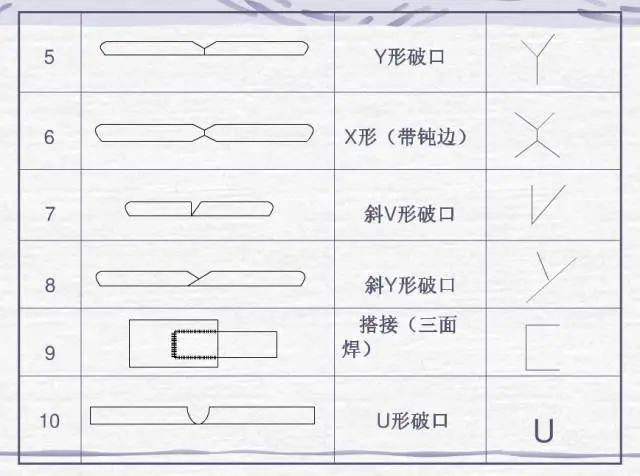

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样之上, 焊接方法能够依据国家标准 -85 的规定借助阿拉伯数字予以表示, 标注于指引线的尾部之处。常用焊接方法代号呈现于表 3 -9 所示情况。要是属于组合焊接方法, 能够用“/”进行分开, 左侧体现正面（或者盖面）的焊接方法怎样, 右侧表明背面（或者打底）焊接方法如何。比如 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那么就表示成 141/111。
见于图3-21的, 是焊缝符号以及焊接方法代号的标注示例。此图所呈现的, 是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态。焊接方法方面, 打底焊实行手工钨极氮弧焊, 盖面焊与封底焊采取手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是按照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 属于建筑行业。所以在钢结构焊接符号的标注当中, 常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等标点符号。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条呈现为虚线, 并且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧了, 也能够画在下侧了, 基准线一般而言, 应当与图样的标题栏保持平行了，仅仅是在特殊条件时下, 才会与标题栏垂直了。
3、若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 若焊缝处于接头的非箭头那一处, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、于箭头线而言, 其相对焊缝所处的位置, 通常是不存在特殊要求的, 然而, 当对于单边形焊缝予以标注之际, 这个时刻的箭头线, 它是需要指向那个带有坡口一侧的工件的。
6、基准线与基本符号、补充符号相交, 或者相切, 和基准线重合的线段, 则用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号排除尾部符号外同样是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式, 与断面尺寸以及辅助要求, 全部都相同的时候, 能够只挑选一处来标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标记在尾部符号内, 分类编号运用A、B、C…… 在同一类别焊缝当中, 可以选择一处标注代号。
9、熔透角焊缝的符号, 其标注方式应依照图1-38的样式来进行, 熔透角焊缝的符号, 呈现为黑色涂满的圆圈, 该圆圈画于引出线的转折之处。
10、当采用形状之中相对较长 的角焊缝情形时 比如焊接实腹钢梁那个部位的翼缘焊缝 无需借助引出线来进行标注 而是直接于角焊缝旁边标注焊缝尺寸数值K。
11、当于连接长度范围里头, 仅仅只是局部的那些区段存在焊缝状况的时候, 要依照图 1 – 40 去进行标注, K 是角焊缝焊脚尺寸。
12、当焊缝分布并非规则一致时, 于标注焊缝符号之时, 在焊缝的相应位置处添加中实线以此来表示能够看见的焊缝，或者添加栅线用来表示不能看见的焊缝。
13、相互进行焊接的两个焊件, 若呈现为单面焊还带有双边不对称坡口形状的焊缝, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、绕着工作件周边的围焊缝符号是以圆圈来进行表示的, 它被画于引出线的转折之处, 并且要对它的焊角尺寸K作出标注。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当分别进行标注。
16、针对在施工现场实施焊接操作的焊件而言, 其焊缝是需要标注“现场焊缝”符号的。现场焊缝符号呈现为涂黑的三角形旗号, 该符号绘制于引出线的转折地方。
17、相互进行焊接的两个焊件当中, 当仅有一个焊件带有坡口的时候, 比如呈现单面V形这种情况, 引出线的箭头指向是那个带有坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
