连接材料的关键工艺是焊接, 其在现代工业里应用广泛, 不管是机械制造领域, 还是建筑施工领域, 又或者是航空航天等多方面领域, 焊接技术都有着不可替代的作用, 接下来会从焊接原理方面, 工艺方面, 材料方面, 设备方面以及安全等较多方面, 系统论述焊接专业一定要掌握的基础知识与要点。
一、焊接基本概念
焊接定义
有一种加工方法叫焊接, 它是通过加热、加压或者两者一起使用, 还存在使用或不使用填充材料的情况内, 让两个以及两个以上分离的金属工件成功形成原子间结合, 就此连接成一个整体。在这期间借助外部能量, 首先打破金属原子间原本的束缚, 进而促使它们在新位置彼此靠近, 最终形成稳定化学键, 达成永久性连接。
焊接分类
熔焊, 乃是借助局部进行加热之方式来达成让焊件其接头部位达至熔化之状态, 于不加压的这一情况下, 填充那种金属（抑或是不填充此种金属）跟母材予以熔合进而形成焊缝的操作了, 一旦冷却凝固之后便达成连接之目的。像是电弧焊, 它是以电弧作为热源的, 是属于应用广泛的那种熔焊方法, 涵盖了手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；另外还有气焊, 是利用可燃气体跟助燃这种气体混合于一起燃烧所产生的火焰当作热源的；激光焊, 则是以高能量密度的激光束作为热源的；等离子焊, 是利用等离子弧当作热源的。
压焊是这样一种焊接方式, 在焊接当中, 会对焊件施加压力，这种施加压力的情况存在加热或者不加热两种情形, 施加压力后能让焊件产生塑性变形, 在产生塑性变形后, 借助原子间的扩散以及再结晶达成连接。比如说电阻焊, 运用电极来施加压力, 借助电流通过接头接触面以及邻近区域所产生的电阻热进行加热；还有摩擦焊, 依靠焊件接触端面相对旋转运动产生的摩擦热来实现焊接；另外扩散焊, 是在一定的温度以及压力条件下, 让待焊表面相互接触, 通过原子扩散达成连接。
钎焊, 是采用那种比母材熔点低的金属材料当作钎料, 把焊件以及钎料加热到高于钎料熔点、却低于母材熔点的温度, 借助液态钎料去润湿母材, 填充接头间隙并且与母材相互扩散来实现连接, 它分为软钎焊, 像锡焊, 其钎料熔点低于450℃, 还有硬钎焊, 比如银焊、铜焊, 其钎料熔点高于450℃。
二、焊接物理与冶金基础
焊接热过程
热源的类型状况是, 焊接热源呈现出多样化的态势, 其中电弧热具备能量集中的特性, 能够迅速地对焊件的局部位置进行加热；电阻热是依靠电流通过电阻进而产生的；激光作为一种拥有高能量密度的热源, 能够达成快速加热使其熔化的效果。
关于热输入的计算, 热输入的公式是Q等于UI除以v, 其中Q表示热输入, 单位是J每秒厘米, U指的是电弧电压, 单位是伏特V, I代表着焊接电流, 单位是单位伏特A, v表示焊接速度, 其单位是厘米每秒钟cm, s。合理地对热输入加以控制, 对于保证焊接质量这件事而言是至关重要的, 要是热输入不合适, 就会致使焊件出现过热、未焊透等之类的问题。
温度场呈现这样的分布情况: 在焊接期间, 焊件各个点的温度会随着时间以及空间而发生变化, 进而形成温度场, 处于靠近热源中心的地方温度是最高的, 它的分布受到多种因素的作用, 知晓温度场对于预测焊接热应力、焊接变形以及组织转变是有帮助的。
焊接冶金反应
在焊接热源发挥作用那会儿, 焊件与填充金属一块儿熔化, 进而形成熔池, 熔池的形状如何, 尺寸怎样, 存在时间长短, 此三者一并对焊接质量产生影响, 其形成的整个过程当中, 有着强烈的热对流现象, 同时还存在物质传输的情况，最终致使化学成分以及具体的温度分布呈现出不均匀的态势。
焊接时产生的气体, 像CO₂、Ar这些, 其作用是保护熔池, 避免有害气体侵入, 熔渣会覆盖在熔池表面, 它能起到隔离空气的作用, 还能保护熔池, 同时具备脱氧功能, 也能去硫、去磷, 进而改善焊缝成型等作用, 气体与熔渣有着这样的作用。
熔池冷却凝固之际, 焊缝金属会历经结晶以及相变, 这便是焊缝金属的结晶与相变情况。结晶是从熔池边缘朝着中心生长的, 此过程中有可能产生偏析现象。冷却进程里的固态相变产物, 其组织以及性能是由冷却速度、化学成分等因素所决定的, 控制焊接工艺参数能够对结晶以及相变过程进行调整。
焊接缺陷成因
首先, 熔池中的气体在凝固之前没有逸出并且残留在焊缝从而形成空穴的时候, 这被叫做气孔。其次, 其原因涵盖焊接材料受潮这一情况。再者, 焊件清理程度没能到家也是原因之一。另外, 焊接工艺参数选取不合适同样是原因。最后, 气孔会致使焊缝强度以及致密性下降。
那些熔渣残留在焊缝从而形成缺陷是夹渣, 引发这种情况的原因存在焊接电流过小, 存在层间清渣不彻底, 还存在焊条角度不当等, 夹渣它会致使焊缝有效截面积降低, 进而导致应力集中。
裂纹, 属于严重焊接缺陷之类别, 热裂纹于焊缝金属冷却至固相线附近高温区域之际产生, 其成因关联低熔点共晶物、焊接工艺等因素；冷裂纹在焊接接头冷却至较低温度之时出现, 此现象与氢含量、淬硬组织、残余应力密不可分；再热裂纹于焊后焊件再度受热的情况下产生, 它和沉淀相析出、晶界强化等有着紧密联系。
焊缝金属和母材之间, 或者焊缝层与层之间, 存在未完全熔化结合的状况, 这被称作未熔合, 其缘由包含焊接电流极为微小、速度相当快、坡口角度特别小等等, 它会对焊缝强度以及密封性产生影响。
未焊透, 是指焊接之际, 接头根部没有完全熔透。这是由于焊接电流过小, 速度过快, 坡口角度过小, 钝边过大等诸多因素所造成的。它会致使焊缝承载能力下降, 进而引发应力集中。
三、焊接材料
焊条
分类, 是按照药皮性质来区分的, 可分为酸性焊条以及碱性焊条。酸性焊条的药皮之中, 含有大量的酸性氧化物, 其电弧稳定, 飞溅小, 脱渣容易, 并且对杂质的敏感性低, 适用于一般低碳钢以及低合金钢的焊接方面, 例如E4303；碱性焊条的药皮里, 则含有大量的碱性氧化物以及萤石, 其脱硫的能力强, 脱磷的能力也强, 焊缝的力学性能良好, 抗裂性强, 然而电弧稳定性差, 对杂质敏感, 常常被用于重要低合金钢以及合金钢的焊接工作之中, 比如E5015。
将牌号进行解读, 拿E6010当作例子来说, “E”所代表的意思是焊条, “60”代表的是熔敷金属最小抗拉强度为60（大约）, “1”意味着适用于全位置焊接, “0”彰显的是药皮类型以及电流种类（高纤维素钠型药皮, 直流反接）。
焊丝与焊剂
像ER70S – 6这类的实心焊丝, 此中的“ER”所代表的意思是实芯焊丝, “70”的含义是熔敷金属最小抗拉强度为70, （大概）, “S”意味着焊丝, “6”乃是化学成分分类代号, 它被应用于碳钢以及低合金钢气体保护焊。
药芯焊丝, 像E71T – 1这种, 其中“E”所代表的是焊条, “7”意味着熔敷金属的最小抗拉强度, 达到70（大约）, “1”表明适用于全位置焊接, “T”代表药芯焊丝, 后面跟着的数字与字母, 表示药芯类型以及保护气体种类, 它具备焊接工艺性能良好、生产效率高的特点。
有一种埋弧焊剂, 比如HJ431, 其中“HJ”代表的是埋弧焊剂, “4”指的是焊剂里面MnO的含量, “3”表示的是SiO₂以及CaF₂的含量, “1”意味着同一类型焊剂的不同牌号, 它要和埋弧焊丝配合运用, 起到保护熔池, 参与冶金反应等作用。
保护气体
有这样一些气体, 被称作惰性气体, 其中包括Ar、He , 它们的化学性质呈现出稳定的状态, 不会和金属发生反应, 能够用来对焊接区起到保护作用, 氩气在这使用方面较为常用, 它具有价格较为低廉, 密度比较大的特点, 并且其保护效果良好；氦气虽然用于高熔点金属以及高要求场合时对焊接区的保护效果更好, 但是它的价格比较昂贵。
作为活性气体的CO₂, 具备氧化性, 可被用于MAG焊, 其价格低廉, 来源广泛, 然而会致使合金元素出现烧损情况, 所以需要挑选适宜的焊丝成分来进行补偿。
像Ar与CO₂组成的这种混合气体, 它有着惰性气体的优点, 又有着活性气体的优点, 能够把焊缝成型给改善, 还能让飞溅减少些, 进而提升焊接质量以及焊接效率, 常见的比例是Ar占80% 加上CO₂占20% , 不过比例是可以按照需求来调整的。
四、焊接工艺与参数
关键工艺参数
以电流来说, 其会对焊接质量以及效率造成影响, 在此之中, 直流电流具备电弧稳定、飞溅小的特点, 而交流电流则有着设备简单、成本低的情况。电流大小是依据焊件的厚度、材质、接头形式、焊条或者焊丝直径等方面来予以选择的, 倘若过大或者过小了, 就会产生焊接缺陷, 会出现焊接缺陷的。
电压, 它跟电弧长度是有关系的, 恰当的电压能够确保焊缝宽度以及熔深均匀, 要是电压不恰当, 这就会致使焊缝成型出现问题。
有一种速度叫焊接速度, 它指怎样, 是单位时间顺利收尾完成的焊缝长度, 而这个速度，如果过快, 或者过慢, 那么都会对焊接质量以及效率造成影响, 所以, 必须依据多种因素去合理进行调整。
电弧长度方面, 短电弧具备热效率高的特点, 并且飞溅小, 对于手工电弧焊而言, 其电弧长度通常是焊条直径的0.5至1.0倍, 另外, 气体保护焊同样需要对电弧长度进行恰当控制。
坡口形式: 常见的有V型, 它的加工较为简单, 不过填充金属量比较大, 这种适用于薄焊件；还有U型, 其根部窄, 填充金属量少, 有较高的焊缝质量, 对于厚焊件适用；再就是X型和Y型, 这两者结合了上述两者的优点, 用于大厚度焊件, 能够减少变形以及填充金属量。
接头设计
两焊件端面相对放置进行焊接成对接接头, 它受力均匀得以应用广泛, 一般情况下需要开坡口, 还要保证装配间隙和错边量。
角接接头, 其两焊件端部会构成直角或者近似直角的状态。它在此种情况下主要承受横向载荷, 会依据焊件的厚度以及受力情况, 而决定焊接时能否开坡口或者不开坡口进行焊接操作。
T型接头, 是一种焊件中的形状, 它的一焊件端面, 和另一焊件表面, 构成了直角或者近于直角的状态, 这种接头受力情况繁杂, 极易出现应力集中现象, 所以常常会采用双面焊的方式, 或者打开坡口进行焊接, 以此来提高强度。
两焊件部分重叠焊接形成的搭接接头, 其装配较为简单, 然而受力并不均匀, 强度也比较低, 它被用于受力较小或者非承载的结构, 能通过增加搭接长度, 亦或是采用塞焊、槽焊等方式来提高强度。
预热与后热
算防止冷裂纹的预热温度, 要依据碳当量来算, 碳当量越高, 钢材的淬硬倾向越大就越是得预热, 这么做是为降低冷却速度, 从而防止产生冷裂纹, 其公式是Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15, 这里元素符号表示的是其质量分数, 之后要依据Ceq值以及焊件厚度等因素去查表来确定预热温度。
消氢处理是这样操作的, 焊后要去做的是需先把焊件加热到特定的一定温度, 像250 – 350℃这个范围, 然后还得保温一段时长, 目的呢是促使焊缝当中含有的氢能够逸出, 以此才可以防止产生氢致裂纹, 这一处理方式特别适用于低合金钢以及高强度钢的焊接。
五、焊接设备
电弧焊机
在交流焊机当中, 其属于变压器式, 它会把电网交流电经变压器降压处理, 进而获取适应焊接工作需要的低电压交流电才行；它的整体结构很简单, 并且成本十分低, 然而电弧稳定性却真的是相对较差。
有直流焊机, 它其中含有一类是整流式, 还有一类是逆变式。整流式焊机呢, 是借助整流元件把交流电转变成直流电。而逆变式焊机, 首先会把交流电转变成直流电, 接着再反转变为高频交流电, 之后经过降压处理, 再经过整流, 最后输出能适合进行焊接工作的直流电, 它具备体积小, 重量轻, 节能, 电弧稳定性良好等一系列优点。
气体保护焊设备
MIG/MAG焊机, MIG焊运用惰性气体实施保护, MAG焊采用活性气体或者混合气体予以保护, 经由连续送进的焊丝当作电极以及填充金属, 具备生产效率高的特点, 适用于多种金属材料的焊接。
TIG焊机, 其电极采用的是高熔点钨棒, 借助惰性气体来保护电弧以及熔池, 具备焊接质量高、电弧稳定等特性, 常常配备着高频引弧装置还有脉冲功能, 能够达成更为精确的焊接控制, 适用于焊接有色金属、不锈钢以及薄件。
辅助工具
焊枪, 它具有传递焊接电流的作用, 还能输送保护气体, 并且引导焊丝, 前提若是熔化极焊接, 它的结构以及性能, 会对焊接操作产生影响, 也会对焊接质量造成影响。
用于储存保护气体的气瓶, 像是氩气瓶、二氧化碳气瓶这类, 其需要定期去进行的检查以及维护工作, 以使安全使用能够得以确保。
它是送丝机, 在实施熔化极气体保护焊这个过程里, 会把焊丝以匀速的状态送进焊接区, 而送丝速度维持稳定这种情况, 对于确保焊接方面的质量而言, 是具备非常重要作用的。
接地钳, 它要保证焊接回路能良好接地, 以此来防止触电事故出现, 并且还要确保焊接电流能够稳定。
面罩, 自动变光面罩, 它能够依据电弧光强度, 自动去调节镜片透光率, 可有效保护焊工眼睛, 使其免受电弧辐射伤害, 进而提高焊接操作的安全性, 以及舒适性。
六、焊接缺陷与质量控制
常见缺陷
裂纹, 除去热裂纹, 去除冷裂纹, 除掉再热裂纹之外, 另外存在层状撕裂, 它大多发生在厚板焊接的结构里面, 因为钢板那内部存有分层夹杂物, 于焊接应力发挥作用的情况下沿着轧制方向产生阶梯状的裂纹。
气孔, 它被划分成氢气孔、一氧化碳气孔、氮气孔等等, 因气体来源不同致使气孔的形态以及分布存在差异, 像氢气孔大多呈现为表面针状, 一氧化碳气孔大多呈现为内部条虫状。
夹渣, 它涵盖了非金属夹渣以及金属夹渣这两类, 其中前者包含氧化物、硫化物等, 而后者则有像钨夹渣这种情况, 钨夹渣即TIG焊时钨极熔化进而混入焊缝形成的。
咬边现象指, 则是因焊接参数选取不合适、或者操作方法不正确, 而沿焊趾的母材位置所生出的沟槽、或者产生的凹陷, 这样的情况会致使焊件有效截面积被削弱、并且造成应力集中显现。

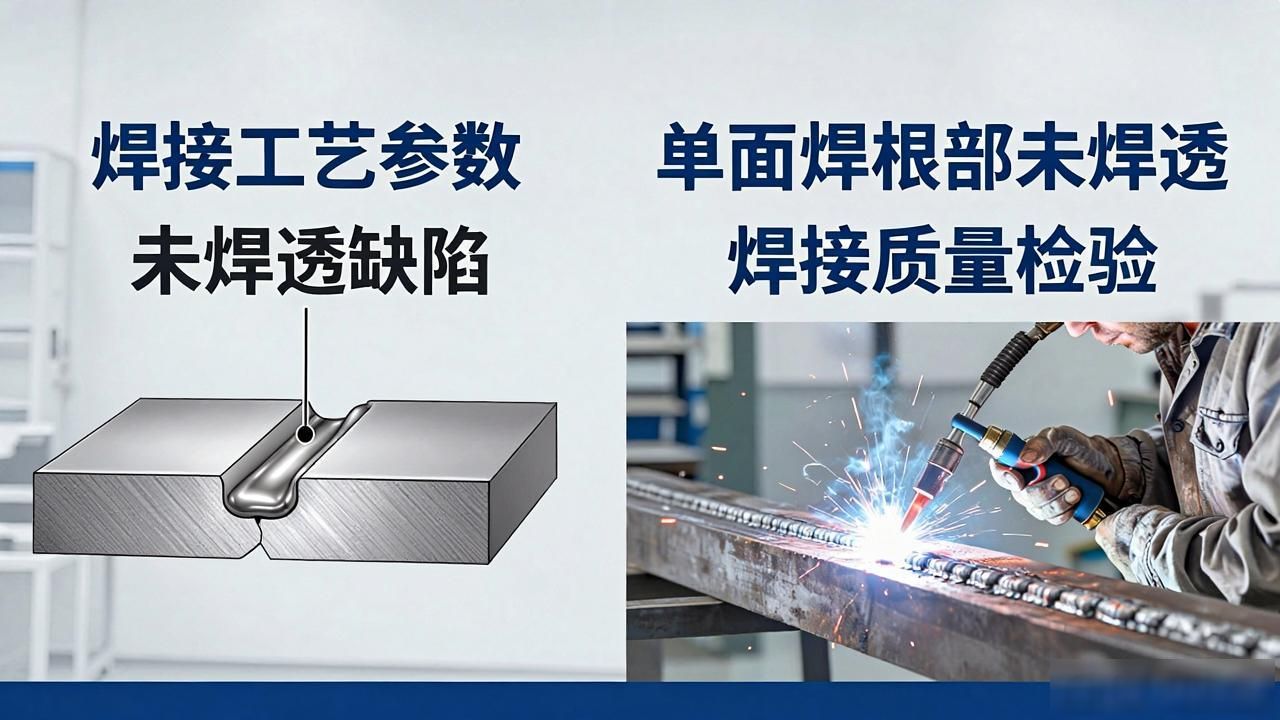

未焊透的情况存在多种, 接头根部存在一种未焊透, 还有则是单面焊根部出现的未焊透, 另外还有多层焊层间出现的未焊透, 等等。
检测方法
凭借肉眼, 或者借助放大镜、量规这类工具, 对焊缝外观展开检查, 此检查涵盖焊缝尺寸、形状以及表面缺陷诸多方面, 这便是目视检测（VT）。
射线检测, 也就是 RT, 它是借助射线, 像 X 射线、γ射线这类, 去穿透焊件, 然后依据缺陷对于射线吸收程度存在差异, 在底片上形成不同黑度的影像, 以此来检测缺陷, 它能够检测内部气孔、夹渣、裂纹、未焊透等这些缺陷, 并且对体积型缺陷较为敏感哦。
利用超声波在焊件里传播之时, 碰到缺陷会产生反射、折射等现象, 经分析反射渡信号以检测缺陷, 能检测内部缺陷, 对面积型靠作敏感 并且适用于厚板检测, 这就是超声波检测（UT）。
磁粉检测, 也就是 MT, 它被用于检测铁磁性材料的表面以及近表面缺陷, 在被检测的工件表面施加磁场, 在缺陷的地方会产生漏磁场, 这种漏磁场能够吸附磁粉, 进而形成磁痕将缺陷的位置和形状显示出来。
渗透检测, 也就是 PT, 是借助把含有色染料或者荧光剂的渗透液涂抹于焊件表面, 从而让其渗透进缺陷里头, 接着将表面多余的渗透液给去除掉, 随后施加显像剂, 使得缺陷里的渗透液被子吸附并有显示，以此来检测表面开口缺陷的 😕。
标准规范
ISO 5817, 它会依据缺陷类型、尺寸以及数量等各项指标, 来对焊缝质量开展分级工作, 按照这个分级, 焊缝质量被划分成了B、C、D三个等级, 它是适用于熔化焊焊接接头的。
在美国, 有一个规定钢结构焊接材料、工艺以及质量检验等要求的规范, 它叫AWS D1.1美国钢结构焊接规范, 此规范在北美地区被广泛应用。
为中国焊接质量要求系列标准, GB/T 12467, 详细规定了焊接质量要求, 其中涵盖质量等级划分、检验方法以及验收准则等方面。
七、焊接安全与防护
主要危险源
电弧辐射, 包含紫外线、红外线以及可见光, 当中紫外线对人体危害颇为大, 能够引发电光性眼炎、皮肤灼伤等情况。
焊接设备漏电, 会引发类似电击情况, 操作不当之时, 于潮湿环境下作业, 这些诸般状况, 都会致使触电事故发生，进而造成电击后果。
有的烟尘, 是在焊接过程中产生的, 是金属氧化物等烟尘, 要是长期吸入这种烟尘, 就会对呼吸系统造成损害, 进而引发尘肺病等职业病。
高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。
存有有害气体, 像是具有强氧化性的可刺激呼吸道的臭氧, 无色无味易致使中毒的一氧化碳, 以及对呼吸道有刺激和腐蚀作用的氮氧化物等。
防护措施
个人防护装备里的防护服, 是用防火、隔热、耐磨材料制成的, 能防止高温飞溅和辐射伤害, 要穿戴它；焊接手套具备隔热、绝缘、耐磨性能；面罩除自动变光面罩外, 还有手持式面罩, 它用于保护面部和眼睛；防尘口罩可过滤焊接烟尘。

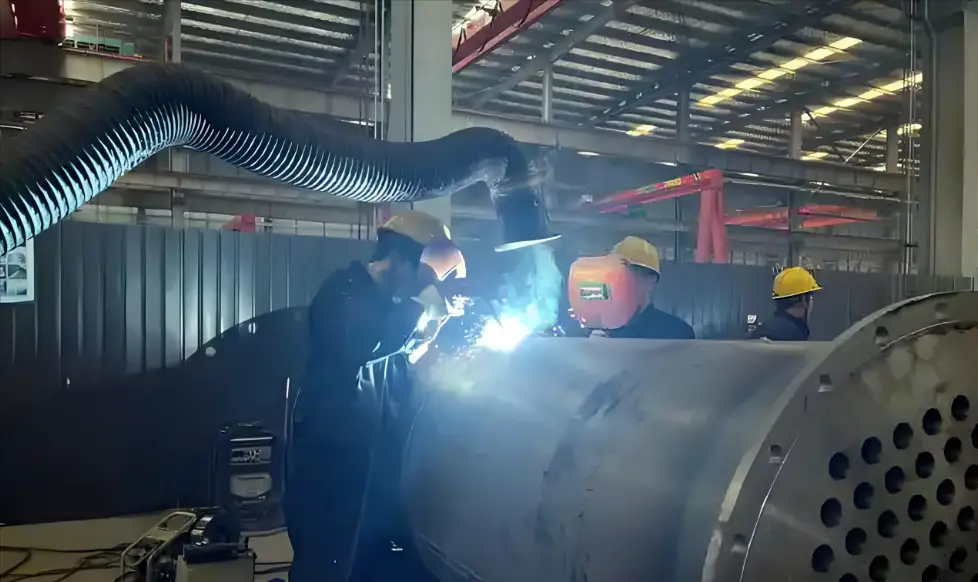

对焊接场所进行通风处理时, 要确保其通风状况良好, 若自然通风条件不满足要求, 那么就需要安装机械通风设备或者排烟装置, 以此及时将有害气体以及烟尘排出。
急救知识
遇到触电情况进行急救时, 要马上切断电源, 要是触电的人呼吸以及心跳停止了, 要在那时当地做心肺复苏术（CPR）, 这里面涵盖胸外按压跟人工呼吸, 按压的频率起码得是每分钟100次, 按压的深度起码要达到5厘米, 按压跟呼吸的比例是30:2 , 还得赶紧拨打急救电话。
灼伤处理, 针对轻微灼伤的情况, 要马上用大量的冷水去冲洗受伤的部位, 15至30分钟才行, 以此来降低皮肤的温度, 减轻疼痛以及损伤；而要是严重灼伤, 那就应该避免自行去处理, 要用干净的纱布或者毛巾去覆盖伤口, 然后尽快送去医院进行治疗。
对于烟尘吸入的应急办法是, 要是在吸入比较多的烟尘之后感觉到不好受, 那就得马上转移到通风状况良好的空旷地方, 去呼吸新鲜的空气, 要是此时症状表现很严重, 那就需要及时前往医院就医。
八、金属材料焊接性
碳钢焊接
这种含碳量低至低于百分之零点二五的钢, 该钢焊接性呈现出良好的状态, 通常情况下不需要特殊工艺措施, 只要选用合适的焊条或者焊丝就行。
中碳钢, 具备以下特性, 其含碳量处于0.25%至0.6%之间, 在进行焊接操作时, 容易遭致淬硬组织以及冷裂纹的产生, 故而需要开展预热工作, 预热的温度范围处在150℃至250℃这一区间, 需选用低氢型的焊条, 并对焊接热输入予以控制。
一类叫做高碳钢的钢材, 其含碳量是大于百分之零点六的, 它具备焊接性差的特性, 在进行焊接之前, 需要将其预热到二百五十摄氏度至三百五十摄氏度以上, 要采用低氢型焊条来开展焊接操作, 在焊接完成后, 要进行缓冷以及热处理, 以此来消除应力并且改善组织。
不锈钢焊接
在石油化工设备焊接里, 奥氏体不锈钢存在的主要问题是焊接时会出现晶间腐蚀, 为防止这种情况, 常选用含钛像A132这类或铌像A137这类等稳定化元素的焊条, 或者选用超低碳焊条像A002, 采用小电流、快速焊、短弧焊的方式, 减少焊缝在敏化温度区间也就是450 – 850℃的停留时间, 以此降低晶间腐蚀倾向。
铁素体不锈钢, 焊接之时, 容易出现脆化现象, 此现象涵盖475℃脆化以及σ相脆化, 于焊接管道期间, 为防止脆化, 焊前预热温度要控制在100 – 300℃, 运用小热输入焊接工艺, 防止在475℃附近长时间停留, 焊后能够进行快速冷却, 必要情况下进行退火处理, 以此恢复韧性。
双相不锈钢, 焊接的时候, 要严格控制热输入。在海洋工程结构焊接当中, 要采用合适的焊接方法, 像TIG、MIG这种, 还要选择合适的焊接参数, 把热输入控制在一定范围之内, 以此保证焊缝以及热影响区的奥氏体和铁素体比例, 避免因为热输入不合适致使相比例失调, 进而影响焊接接头的耐蚀性以及力学性能。
铝合金焊接
铝合金的表面存在着一层致密的氧化膜, 它是Al₂O₃, 其熔点达到了2050℃那么高, 会对焊接熔合过程形成阻碍, 并且铝合金具备很强的导热性, 在进行焊接时热气热量散失速度很快, 此种状况容易致使焊接出现变形情形成为焊接的变形情况。在航空以及航天领域里面的铝合金结构件焊接工作当中, 常常会采用TIG焊或者这是MIG焊这种焊接方式。焊前, 要运用机械方式, 像刮削那样, 或者运用化学方式, 比如碱洗, 去彻底清理焊件表面的氧化膜, 焊接过程中, 合理挑选焊接电流、电压以及焊接速度, 采用恰当的工装夹具刚性固定焊件, 或者采用反变形法、随焊激冷等举措控制变形, 对于厚板焊接, 可采用多层多道焊, 控制层间温度。
异种金属焊接

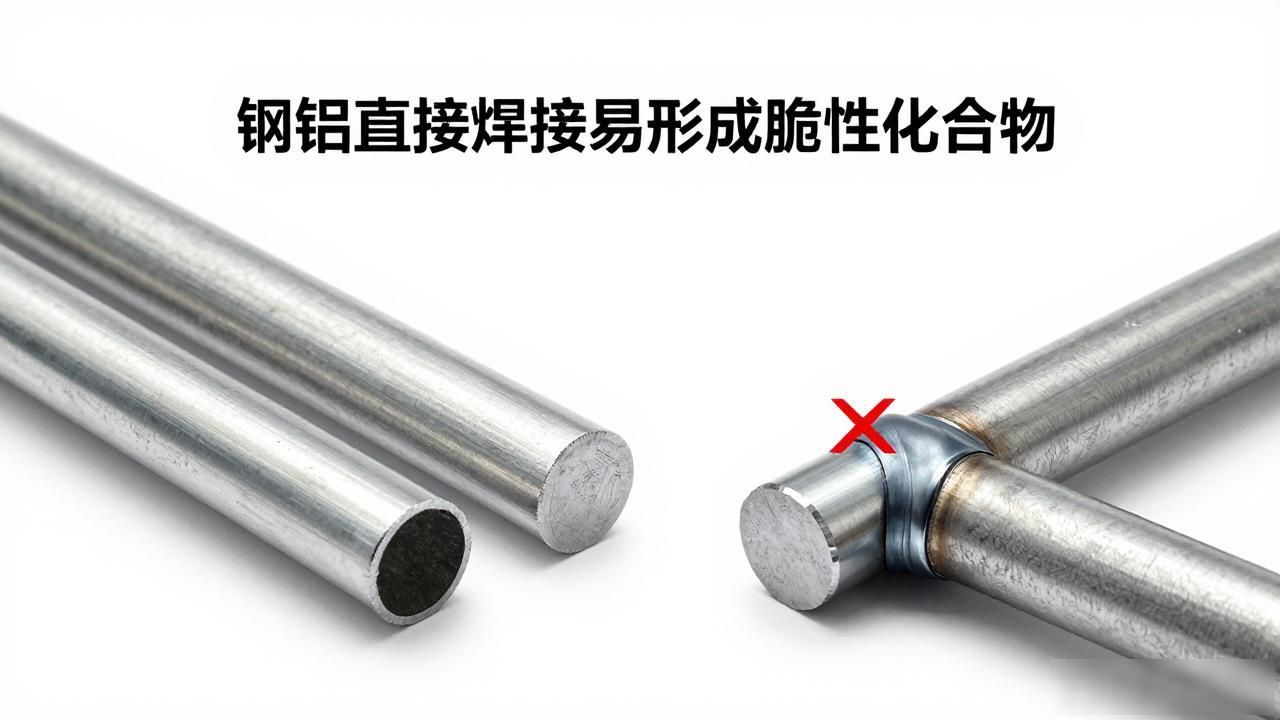

以钢跟铝的焊接当作例子, 鉴于钢与铝的物理性能, 像是熔点、热膨胀系数等, 以及化学性能存在大的差异, 要是直接焊接，就会在接头的地方形成脆性金属间化合物, 进而使得接头强度降低。在汽车发动机的某些零部件制造当中, 采用过渡层焊接工艺，比如在钢的表面先镀一层锌、铜之类的金属当作过渡层, 之后再与铝开展焊接；又或者采用特殊的钎焊工艺, 挑选适宜的钎料以及钎焊温度, 借助钎料在母材之间的扩散以及溶解, 形成良好的接头连接, 减少金属间化合物的产生, 提升接头质量。
九、焊接符号与图纸
焊接符号
用来表示焊缝横截面形状的是基本符号, 比如角焊缝是用等边三角形来表示的, 对接焊缝又是用直线表示的, 而V形坡口对接焊缝是用带斜边的直线表示的, 它能够直观地把焊缝的基本形式给反映出来了。
补充符号, 用以补充说明焊缝的某些特征, 现场焊符号是一个涂黑的小旗, 这表明该焊缝要在现场施焊, 周围焊符号为一个圆圈, 意味着焊缝环绕焊件周围来进行焊接。
尺寸标注, 涵盖焊缝长度, 宽度, 厚度, 坡口角度, 钝边尺寸等, 比如, 标注角焊缝时, 会注明焊脚尺寸, 对接焊缝会标注坡口深度, 间隙等尺寸, 为焊接施工提供精确的数据依据。
图纸识读
– 坡口形式: 于图纸之上辨别V型、U型、X型等诸般坡口形式, 按照焊件厚度、焊接方法以及工艺要求去明确坡口尺寸, 像是V型坡口的角度、钝边上的大小、装配间隙等, 以此确保焊接之际能够达成充分熔合, 进而获取优良的焊缝质量。
焊接位置方面, 要清晰确定平焊位置, 立焊位置, 横焊位置以及仰焊位置。不同位置的焊接, 其具难度不一样, 工艺要求也有差别，平焊期间的操作, 相对而言较为容易, 焊接质量容易得到保证。立焊时要对熔池形状加以控制, 对熔池尺寸进行把控, 以此去防止液态金属出现下淌情况。横焊同样要控制熔池形状, 去控制熔池尺寸, 防止液态金属下淌。再看仰焊, 其难度是最大的, 对于焊工技术有着较高要求, 对于操作也有较高要求, 图纸标注能够帮助焊工挑选合适的焊接工艺, 能够帮助焊工选择恰当的操作方法。
工艺有要求, 像焊后热处理的要求, 图纸会标明是不是要进行退火、正火、回火、调质等处理, 还有所处理的温度、那时间以及冷却方式等这些参数, 借由焊后热处理去改良焊接接头的组织与性能, 进而消除残余应力。
十、焊接技术发展趋势
自动化与智能化
机器人焊接, 在汽车制造行业有着广泛应用, 机器人能够依据预设程序, 精确地完成焊接操作, 可保证焊接质量的稳定性, 也能确保其一致性, 进而提高生产效率, 还可减少人工成本以及劳动强度, 并且它能在恶劣环境下进行工作。
视觉传感, 借助视觉传感器, 实时获取焊接过程里的图像信息, 像焊缝位置、形状以及熔池状态等, 将这些信息反馈给控制系统, 以此实现对于焊接过程的实时监测与调整, 进而提高焊接质量的可靠性和适应性, 比如说在复杂结构件的焊接当中, 能够自动跟踪焊缝, 以此确保焊接精度。
自适应控制, 要依据焊接过程之时的实时参数、像电流、电压、焊接速度这些, 以及焊件的变化、像材料厚度波动、装配误差这种, 从而自动去调整焊接工艺参数, 以此保证焊接质量不会受到外界因素的影响, 达成智能化焊接生产。
新材料焊接
高强钢, 在建筑、桥梁等行业, 因对于结构轻量化以及高强度需求的提升, 其应用愈发广泛, 研究重点则是研发适配高强钢的焊接材料与工艺, 把控焊接热影响区的组织和性能, 防范裂纹生成, 提升接头的强度与韧性。
常用于航空航天、石油化工等领域的镍基合金, 因具备耐高温、耐腐蚀等优良性能, 所以要研究其焊接冶金过程, 解决焊接过程里的热裂纹、气孔等缺陷, 开发专用焊接设备和工艺, 以此来满足特殊工况下的使用要求。
存在那样一种材料, 它叫做复合材料, 就好比碳纤维增强复合材料之类的, 于航空航天这个领域之中, 其应用正渐渐越来越多 , 要进行对于复合材料跟金属或者其他材料的连接技术的研讨, 去研发适配复合材料的焊接方法以及工艺, 把界面结合强度和可靠性方面的问题给解决掉, 以此来扩展复合材料的应用范围。
绿色焊接
新型低烟尘、低毒的焊接材料被开发出来, 这一类材料被称作低烟尘焊材, 其能在焊接过程里减少烟尘以及有害气体的产生, 进而改善工作环境, 还能保护焊工健康, 像采用环保型药皮配方的焊条, 就可降低烟尘中的有害物质含量。
对能节省能源的设备进行如下研发, 要研究出高效节能的焊接所用电源以及相关设备, 像会用到逆变式的那种焊接电源就是其中示例, 相较于传统的电源而言, 它具备着更高的电能转换效率, 能够减少能源的消耗, 最终降低生产所需成本, 这完全符合可持续发展提出的要求。
冷金属过渡（CMT）工艺属于一种新型焊接工艺, 它是环保工艺, 其有着这样的特点, 在焊接的时候能达成无飞溅, 能做到低热量输入, 可减少对焊件的热影响, 会降低变形出现的概率, 会降低缺陷产生的概率, 还能减少能源消耗, 并且能减少焊接烟尘排放, 处于薄板焊接以及对焊接质量要求高的场合有着广阔的应用前景。
推荐学习资源
– 书籍：
《焊接冶金学》: 对焊接过程当中的冶金反应, 进行深入剖析, 对其中的组织转变, 实施深入剖析, 对性能变化, 予以深入剖析, 借由这些深入剖析, 为理解焊接质量控制, 来提供理论基础。
《焊接方法与设备》, 它全面地介绍了各类焊接工艺方法, 还介绍了工艺参数的选择, 以及焊接设备的原理、结构与应用, 这本书具有很强的实用性。
《ASME锅炉与压力容器规范》, 它属于锅炉与压力容器设计方面的权威标准, 它属于锅炉与压力容器制造方面的权威标准, 它更是锅炉与压力容器检验等方面的权威标准, 对于从事相关领域焊接此种工作的那些人员而言具有着重要的指导意义。
– 标准：
由美国焊接学会制定的AWS标准, 在国际范围之内有着广泛的影响力，它覆盖了焊接材料、工艺以及质量控制等多个方面的标准, 能够为焊接行业提供技术规范。
ISO（国际标准化组织）出台的标准, 此标准属于全球通用的, 用于规范焊接质量分级以及检测方法, 在针对这些方面所制定的标准, 推动了国际间的焊接技术交流还有相互合作。
中华人民共和国国家标准, 也就是GB, 它是我国焊接领域所遵循的标准, 是依据国内实际状况以及行业需求而制定出来的, 对于规范国内焊接行业的发展而言, 起到了相当重要的作用。
实践表现为, 参与焊工技能培训, 考取 AWS 焊工资格证或者 ISO 9606 焊工资格证, 借由系统培训以及实际操作来掌握各种焊接方法与技能, 对焊接质量控制流程予以熟悉, 获取权威资格认证, 进而提升在焊接领域的就业竞争力, 提升专业水平。
对于焊接专业而言, 掌握上述知识是其基石, 与此同时需要结合实际操作方面的经验, 以及持续学习新的技术, 并且不断提升自身在焊接技术上的水平, 还有综合能力以此来匹配焊接行业持续发展所产生的需求。
