基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样里, 焊接途径能依照国家标准 -85 的规定借阿拉伯效字予以表示, 标注于指引线的末尾处。常常运用的焊接途径代号呈现在表 3-9 所示的情况中。倘若属于组合焊接途径, 能够用“/”进行分开, 左边代表正面（或者盖面）的焊接途径, 右边代表背面（或者打底）焊接途径。举例来说, 要是 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那么就表示成 141/111。
将焊缝符号与焊接方法代号进行标注时之示例, 可参见示出的图3 – 21。此图所呈现的乃是V形坡口对接焊缝, 其背面要进行封底焊, 正面焊缝表面得保持齐平, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊则采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号是依照GB324一1988《焊缝代号》来绘制的, 钢结构通常归属建筑学科, 属于建筑行业, 所以在钢结构焊接符号标注里常常伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条则展现为虚线, 它们的线型都是细线。
2、虚线形式的基准线, 能够被绘制于基准线实线的上方位置, 将其画在下方位置也是可行的, 基准线通常情况下应当跟图样的标题栏保持平行状态, 只有在特别特殊的条件情形之下, 才会与标题栏呈现垂直状态。
3、假定焊缝处于接头的箭头一侧, 那么基本符号就标注于基准线的实线那一侧；要是焊缝处于接头的非箭头一侧, 那么基本符号便标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线需要指向带有坡口那一侧的工件。
6、和基准线相交或者相切的基本符号、补充符号, 那与基准线重合的线段 , 是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字原则上是粗实线, 尾部符号是细实线。尾部符号用于标注焊接工艺、方法等内容。
8、在同一个图形当中, 要是焊缝的形式, 断面的尺寸以及辅助的要求全都一样, 那么就能够只挑选一处来标注焊缝的符号还有尺寸。并且要加上“相同焊缝的符号”, 其相同焊缝符号是3/4圆弧, 画在引出线的转折之处。
当处于同一图形之上时, 若存在数种相同的焊缝, 那么能够把焊缝进行分类并且编号, 将其标注于尾部符号之内, 分类编号采用诸如A、B、C这类的形式等, 在同一类的焊缝当中, 可以挑选一处来标注代号。

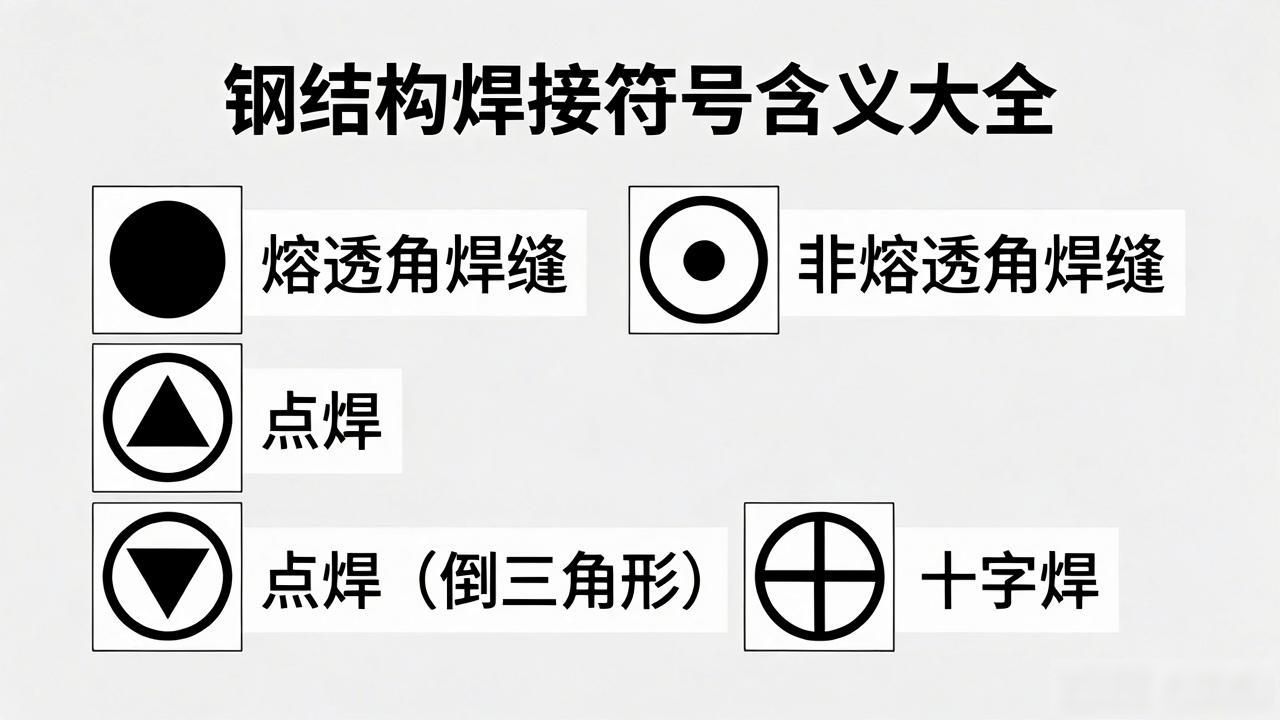

9、按图1-38方式标注的应当是熔透角焊缝的符号, 熔透角焊缝的符号为涂黑的圆圈, 它画在引出线的转折处。
10、采用那种形状之中相对较长的角焊缝, 像焊接实腹钢梁时的翼缘焊缝这种, 能够不借助引出线进行标注, 而是直接于角焊缝旁边标注焊缝尺寸的值K。
11、仅在连接长度范围之内, 只是局部的区段存在焊缝的情况下, 按照图1-40进行标注。K是角焊缝的焊脚尺寸, 是这样啊。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的同时, 需要在焊缝的位置添加中实线来表明可见的焊缝, 或者添加栅线来表示不可见的焊缝。
13、两个存在相互焊接情况的焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种类型, 那么引出线箭头所指向的便是具有较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 它用圆圈来表示, 画在引出线的转折之处, 并且要标注其焊角尺寸K。
15、焊件在为三个或超过三个相互进行焊接时, 其焊缝是不可以当作双面焊缝来标注的, 焊缝符号需要单独进行标注, 尺寸同样要分别去标注。
16、在施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 绘于引出线的转折之处。
17、在相互进行焊接的两个焊件这个范畴之内, 当出现仅有一个焊件带有坡口这种情况的时候, 比如说呈现出单面 V 形这种形式, 那么引出线箭头所指向的便是带有坡口的那个焊件了。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
