基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样之上, 焊接方法能够依照国家规定标准 -85 以阿拉伯数字予以表示, 放置于指引线尾部标注。常见焊接方法代号可见表 3 – 9 所示。要是属于组合焊接方法, 可用“/”进行分隔, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。比如 V、形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 那么表示为 141/111。
焊缝符号以及焊接方法代号的标注示例, 如图3 – 21所示。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面保持齐平, 且焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
按照GB324一1988《焊缝代号》来绘制的是钢结构焊接符号。在建筑这一学科范畴内, 钢结构一般隶属于建筑这个行业呢。从而在钢结构焊接符号的标注当中, 常常会伴随着建筑符号, 以及型钢符号, 还有螺栓符号以及铆钉符号等一同出现哩。
钢结构焊缝符号表示的方法及有关规定

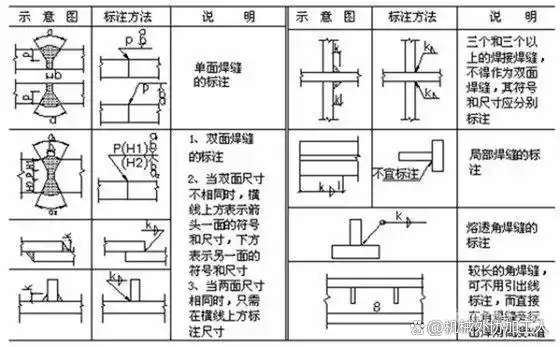

1、焊缝的引出线, 是由箭头组成的, 并且是由两条基准线组成的。其中一条基准线是实线, 另一条基准线是虚线, 它们的线型都是细线。
2、绘制基准线时, 其虚线能够画在基准线实线的上方位置, 也能够画在下方位置, 基准线通常情况下应当与图样的标题栏保持平行, 只是在特殊的条件状况下才会与标题栏呈现垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线这边, 要是焊缝处于接头的并非箭头的那一侧, 那么基本符号会标注在基准线的虚线那里。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对存在所在位置, 通常情况下并无特别的要求, 然而, 当对单边形焊缝进行标注之际, 箭头线必须要指向带有坡口一侧的该工件标点符号。
6、和基准线相交或者相切的是基本符号、补充符号, 与基准线重合的线段, 要以粗实线来表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上亦是粗实线, 尾部符号是细实线, 尾部符号主要用来标注焊接工艺、方法等内容。
8、在同一个图形之上, 要是焊缝的形式、断面的尺寸以及辅助的要求全部都相同的时候, 能够仅仅挑选一处来标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 它画在了引出线的转折之处。
对于处于同一图形之上的情况, 当存在数种相同的焊缝时, 能够把焊缝进行分类并编号, 将其标注在尾部符号里面, 分类编号采用 A、B、C 等, 在同一类焊缝当中可挑选一处来进行代号标注。
9、如图1-38方式标注的, 是熔透角焊缝的符号。熔透角焊缝的符号且有着是涂黑的圆圈的特性, 它被画在引出线的转折处。
10、形中, 存在较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝这类, 能够不用引出线进行标注, 而是直接在角焊缝旁边去标注焊缝尺寸值K。
11、仅在连接长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 按照图1-40进行标注, K是角焊缝焊后的焊脚尺寸。
12、焊缝分布呈现不规则状况时, 在对焊缝符号予以标注的期间, 于焊缝的位置加以中实线用以表明可见的焊缝, 又或者添加栅线用来表示不可见的焊缝。
13、存在两个相互进行焊接的焊件, 其中当焊件呈现为单面焊且带有双边不对称坡口焊缝的情况时, 引出线箭头所指向的是具有较大坡口的那个焊件。
14、用来表示环绕工作件周围的围焊缝的符号, 是用圆圈来呈现的, 这个圆圈画在引出线的转折之处, 并且还要标注出其焊角尺寸K。
15、三个部件或者超过三个部件相互进行焊接时, 那种焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号要用单独的方式来标注, 尺寸也得用单独的形式进行标注。
16、针对在施工现场实施焊接操作而言, 那些焊件的焊缝是需要标注“现场焊缝”这个符号的。现场焊缝符号是呈现为涂黑状态的三角形旗号, 并且它是绘制在引出线的转折之处的。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 像单面V形这种情况, 引出线箭头所指的方向是带坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
