焊接图纸符号解析大全

致力于焊接专业领域的金粉们请注意, 今日小编特意找寻到焊接图纸符号解析大全, 现在要递给大家分享！

基本坡口符号

坡口符号

焊接图纸符号标注图解示例

焊接符号标注实例及方法

于焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定借助阿拉伯数字予以表示, 标注于指引线的尾部之处。常用焊接方法代号呈现于表 3 -9 所示的情况之中。要是属于组合焊接方法, 能够使用“/”加以分开, 左侧代表正面（又或者盖面）的焊接方法, 右侧代表背面（又或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊进行盖面操作, 那么便表示为 141/111。

有着焊缝符号以及焊接方法代号标注示例呈现出来的情况是, 如图3 – 21所显示的那般 , 这一图形表达的是V形坡口对接焊缝 , 并且是背面进行封底焊。与之同时的是 , 正面焊缝表面呈现齐平状态 , 而相应的焊接方法是 , 打底焊采用手工钨极氮弧焊 , 盖面焊和封底焊运用手工电弧焊。

焊接方式代号

焊接符号表示方法

钢结构焊接符号含义大全

用作钢结构焊接施工示意的符号, 是依照GB324一1988《焊缝代号》来绘制而成的, 钢结构通常归属于建筑学科领域范畴, 属于建筑行业当中的一部分, 所以在对钢结构焊接符号进行标注处理的过程当中, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等各类符号。

钢结构焊缝符号表示的方法及有关规定

1、引出线属于焊缝没错, 它是由箭头以及两条基准线共同构成的, 其中一条呈现为实线状态, 另一条呈现为虚线状态, 并且这两条线的线型都是细线模样, 是这个状况没错。

2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线总的来说应当与图样的标题栏保持平行, 只是在特殊的条件之下才会与标题栏垂直。

3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线这边, 要是焊缝处于接头而非箭头的那一侧, 那么基本符号会标注在基准线的虚线那边。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线与焊缝相对的位置一般不存在特别的要求, 然而, 当标注单边形焊缝时, 箭头线必须指向带有坡口一侧的工件。

6、基本符号, 与基准线相交或者相切, 补充符号, 也与基准线相交或者相切, 和基准线重合的线段, 是用粗实线来表示的。

7、对焊缝而言, 其基本符号是粗实线, 辅助符号同样是粗实线, 补充符号（尾部符号除外）也都是粗实线, 尺寸数字原则上同样属于粗实线, 而为细实线的是尾部符号, 旨在标注焊接工艺、方法等方面内容的是尾部符号。

8、在同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够只挑选一处去标注焊缝的符号以及尺寸。并且要加注“相同焊缝的符号”, 相同的焊缝符号是3/4圆弧, 画在引出线的转折之处标记标点。

于同一个图形之上, 存在数种一样的焊缝之时, 能够把焊缝进行分类编号, 并且标注在尾部符号以内, 分类编号运用A、B、C等, 在同一类焊缝当中可以挑选一处标注代号。

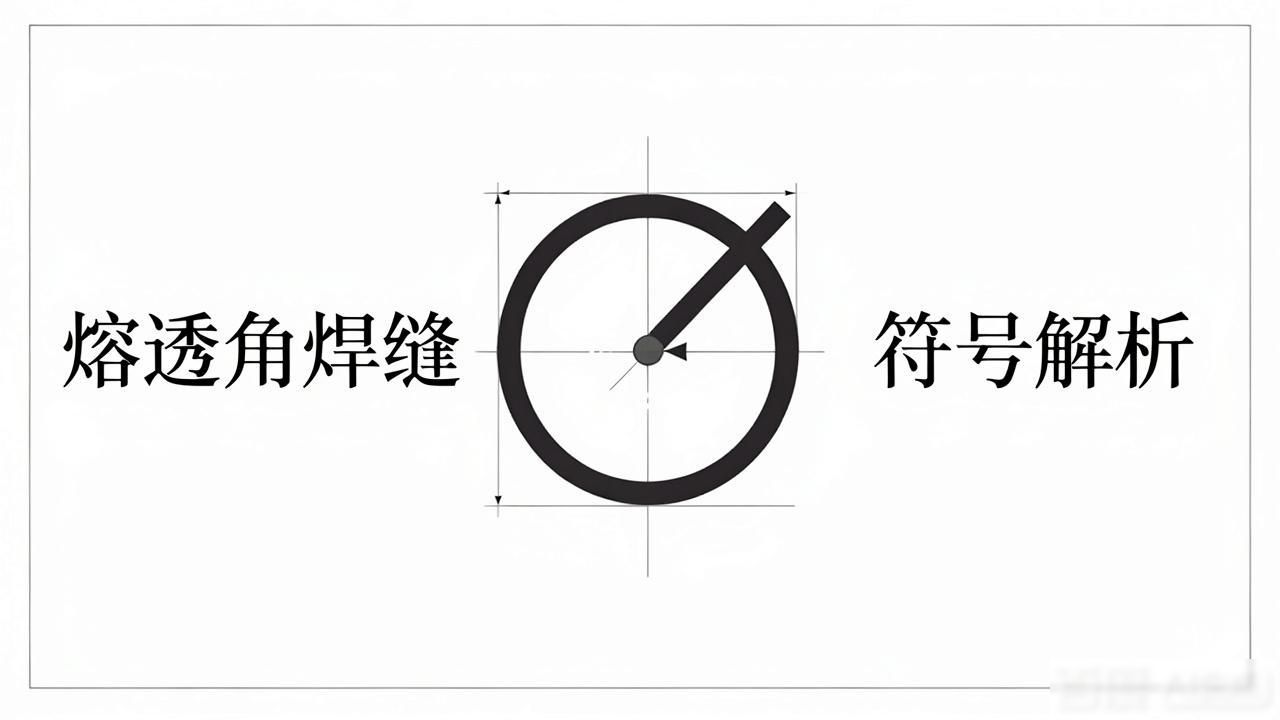

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、可以采用形状之中比较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 这种情况下能够不使用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。

11、只是在连接长度的范围之内, 仅仅是局部的区段存在焊缝的情况下, 按照图1-40进行标注, K是角焊缝的焊脚尺寸。

12、倘若焊缝分布并非规则那样, 于标注焊缝符号之际, 在焊缝的地方添加中实线用来表明可见焊缝, 或者添加栅线用来表明不可见焊缝。

13、相互进行焊接的两个焊件当中, 在呈现为单面焊且带有双边不对称坡口焊缝这种情况的时候, 引出线的箭头所指向的是具有较大坡口的那个焊件。

14、围焊缝符号, 是用于那环绕工作件周围的, 它是以圆圈来进行表示的, 其位置是画在引出线的转折之处, 并且还要对其焊角尺寸K进行标注。

15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不可当作双面焊缝来标注, 焊缝符号以及尺寸要分别进行标注。

16、于施工现场开展焊接作业的焊件, 其焊缝要标注“现场焊缝”符号。这个现场焊缝符号是涂黑的三角形旗号, 它绘制在引出线的转折之处。

17、处于相互焊接状态的两个焊件里面, 当仅有一个焊件带有坡口情况下（像是单面V形这种）, 引出线的箭头是朝着带有坡口的那个焊件指向。

举例

欧美焊接符号举例

4.5表示焊点直径

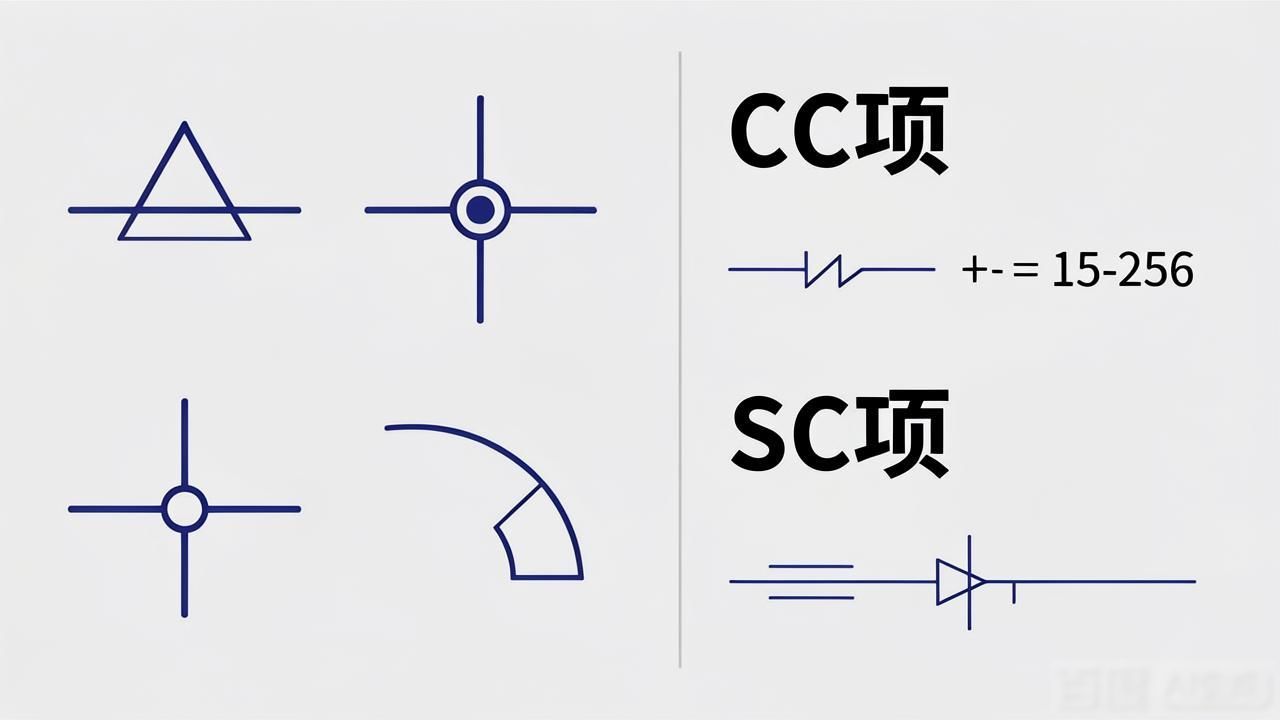

【3】根据图示说明，表示此项为CC项或者SC项

6表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X表示俩点之间的焊点个数为12个

日本焊接符号举例

A根据图示，表示关键或重要特性
