CAD标注：焊接符号的使用

关于CAD机械制图, 焊接符号标注属于极为重要的CAD标注类别之一。然而, 在先前的CAD软件里, 焊接符号标注大多欠缺实用性, 致使工程师运用焊接符号标注时, 既耗费时间又耗费精力。CAD机械软件所开发的一些有关焊接的新功能, 解决了上述问题, 下面为大家分享这些新功能的使用办法！

焊接符号标注的使用教程：

1. 焊接符号

我先把它拆分成小分句再改写: 在我们软件里, 那是CAD机械软件, 焊缝标注是以GB/T 324→1988《焊缝符号表示法》以及GB/T 12212→1990《技术制图 焊缝符号的尺寸、比例及简化表示法》标准作为基准的。在软件之中, 调用【机械（M）】→【符号标注（Y）】→【焊接符号（W）】, 或者输入“HJ”命令, 就会弹出“焊接符号”对话框, 就如同下面所展示的图那样。

针对焊接基本符号、焊缝尺寸以及其他参数, 在设置好相关参数以后, 进行点取“确定”按钮的操作, 随后切换到作图屏幕。

提示：请选取标注引出点：

输入：确定标注引出点

提示：请选取下一点：

输入：拖动鼠标，按左键确定折点位置

输入：回车(或按鼠标右键)

提示：请选择标注位置：

输入：拖动鼠标，按左键确定标注位置

结果：完成标注。如下图所示。

2.新焊接符号

依据最新制定的国标GB/T324 – 2008, 结合某些相应企业在实际工作期间对于焊接符号所具有的标注要求, 对新焊接符号标注予以支持。支持以下这些功能以及操作。

支持最新国标 GB/T324-2008；

增加预览效果；

基本符号上/下均可添加特征尺寸；

特征尺寸中支持尺寸偏差的输入；

一侧可标注双行基本符号；

虚线开关设置为按钮，切换更方便。

于软件里进行调用, 先选【机械（M）】, 接着从中再选【符号标注（Y）】, 而后又选【新焊接符号（G）】, 如此这般就会弹出“焊接符号”对话框, 呈现状况如下图示。

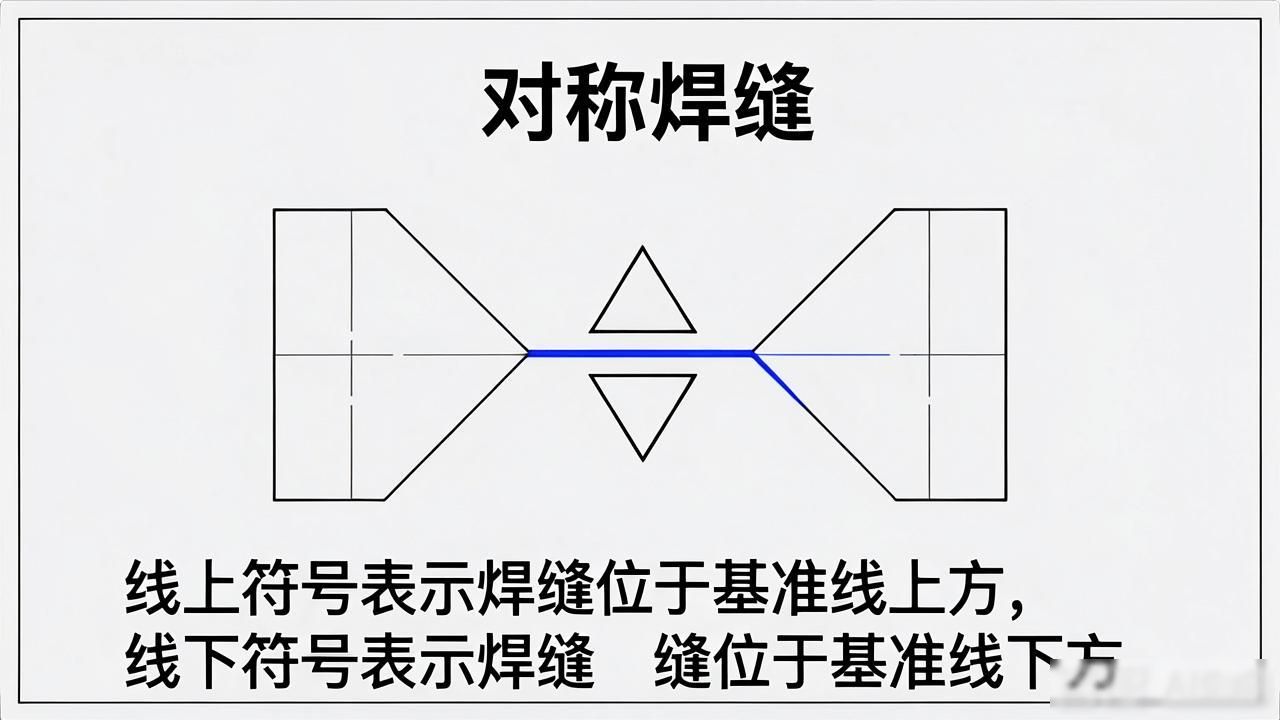

①对称焊缝：

1） 初次选择“对称焊缝”，使线下符号同线上符号一样。

2） 当“对称焊缝”被选中之后, 不管是再次去选择位于线上的基本符号以及补充符号, 还是选择位于线下的基本符号以及补充符号, 这都等同于同时选取了两侧的符号。

3） 对符号起作用的仅仅是对称焊缝, 而对标注信息它并不起作用。也就是说, 在选择之后, 标注信息的内容以及位置是没有发生变化的。

4） 鉴于特殊符号, 以及中间呈现对称的点焊缝、缝焊缝、平面连接（钎焊）型式, 还有永久垫板与临时垫板所具备的特殊性质, “对称焊缝”针对上述符号是无效的, 也就是说, 要是对称对象为上述符号, 那么另一侧焊缝标注便不会显示（涵盖标注文字）。

②位置进行切换: 当勾选之后, 焊接符号于上下的位置会产生交换, 其中涵盖标注符号, 以及标注参数信。

③符号: 借助符号工具, 我们能够便利地标注焊接文本, 像是上下偏差值这类。

1）上述偏差, 如同 CAD 的堆叠指令, 也就是凭借特殊符号“^”来区分上下偏差, 要是期望达成的成效, 那就输入: “2+0.5^0”, 接着选取 2 后面的几个字符, 随后按下上下偏差按钮便可。上下偏差的字符高度是正常字符高度的 0.714 倍。

2）其为一种符号, 标作“°度”, 它被用于插入一个角度符号, 它和直接输入“%%d”有着同样的效果。

3）加号或减号, 用来插入一个正负号, 跟直接输入“%%p”有着同样的效果。

4）· 点。用于插入一个参数分隔符“ · ”。

5）× 乘号。用于插入一个参数分隔符“×”。

对称焊接和位置切换，如下图所示。

3.焊接表示法

于椭圆、圆、圆弧、直线以及多段线上开展缝焊缝与角焊缝的绘制工作。能够在前视图以及侧视图里绘制角焊缝以及单边V形对接焊缝。能够输入焊缝宽度, 或者借助定点设置去对它予以定义。

于软件里头, 去调用【机械（M）】, 接着是【符号标注（Y）】, 再接着是【焊接表示法（L）】, 如此这般, 便会弹出“焊接表示法”对话框，情况如下述图示这般。

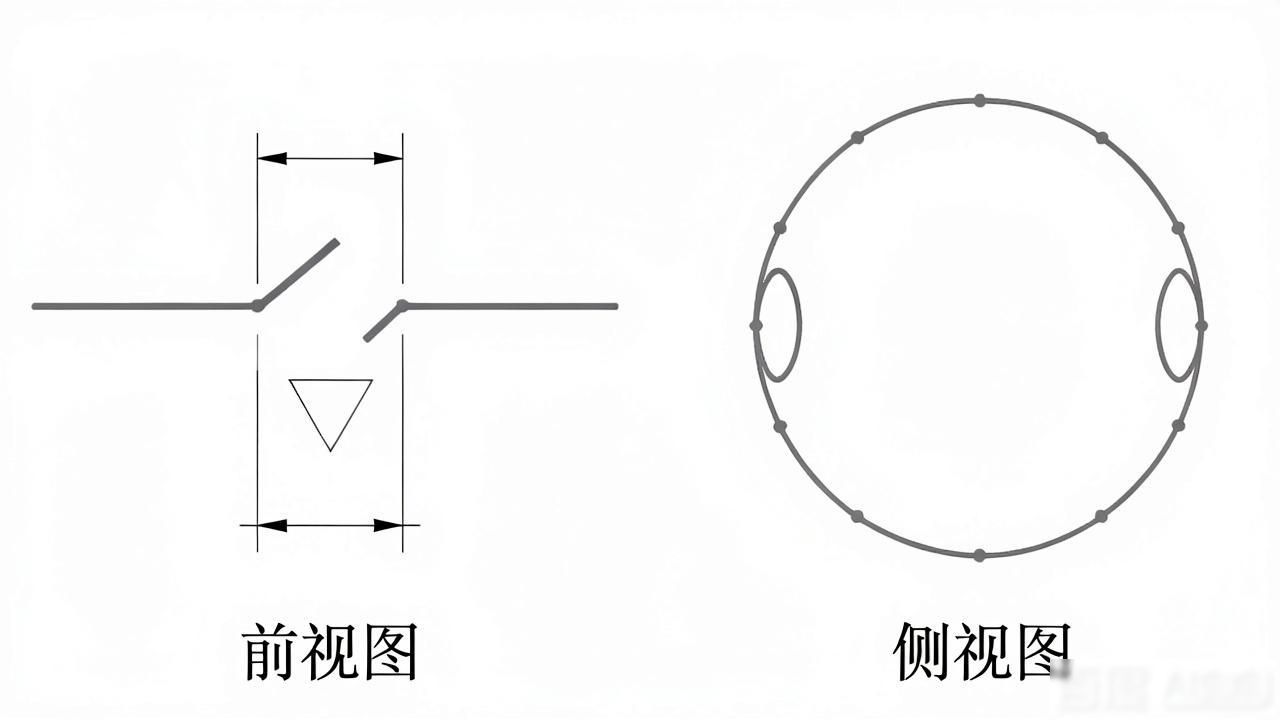

于这个对话框里能够挑选要放置在几何图形之上的焊接表示法, 选取前视图之后, 命令行就会展示如下提示:

焊脚宽度：指定接缝的宽度。

选择直线、圆弧、圆或椭圆：指定要附着符号的锥度或斜度。

起点：指定接缝的起点

终点：指定接缝的终点。

在正确的那一侧: 对于指定的角焊缝而言, 其是否被放置于接缝的正确一侧呢。要是指定的结果为“否”, 那么程序就会使焊缝移动到另一侧。

角度：指定焊缝的角度。最终画出的焊接表示法如下图所示。

以上是CAD标注中焊接符号使用的相关操作教程~
