问题①：什么是基本的焊接符号？

问题1：什么是基本的焊接符号？

答：基本的焊接符号如图3所示。

有一个问题, 是编号为②的那个问题, 已经对箭头侧以及另一侧进行了定义, 可是, 要以怎样的方式, 把焊接符号填放到参考线上呢?

问题2: 已对箭头侧以及另一侧作出了定义, 然而, 要如何将焊接符号放置于参考线上呢？

答: 与焊缝箭头那一侧相关的, 以及和其另一侧有关联的, 参考线上方和下方的焊接符号所处位置, 如图4所示。

需要留意的是, 要是被焊的接头仅仅焊接一面, 那么这种类型的接头只要一个焊接符号就行, 将其放置在跟接头施焊侧相对应的参考线的一边。

问题③: 清楚了基本的焊缝符号以及箭头的意义, 然而这些基本符号怎样去使用呢?

问题3: 知晓了基础的焊缝符号以及箭头的含义, 然而这些基础的符号该如何去运用呢?

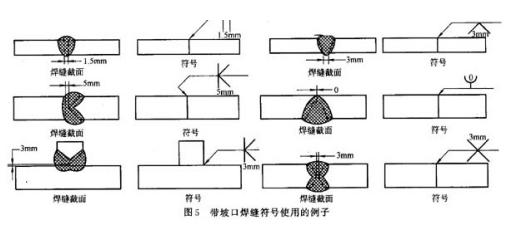

答：这些基本符号使用的例子如图5所示。

问题④：船形位置的V形焊缝符号如何使用？

问题4：船形位置的V形焊缝符号如何使用？

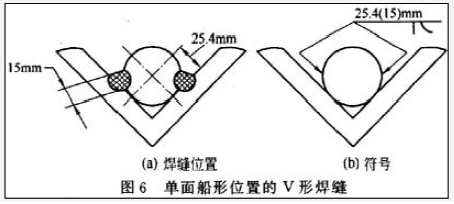

答：单面船形位置的V形焊缝及符号如图6所示。

问题⑤：卷边焊缝符号如何使用？

问题5：卷边焊缝符号如何使用？

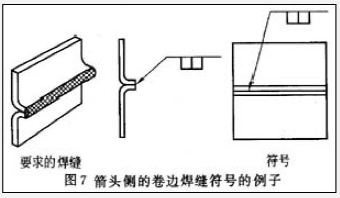

回复称, 跟别的焊接符号相同, 卷边焊缝符号极有作用。在箭头那一侧的卷边焊缝符号的实例, 像图7展示的那样。

问题⑥：箭头打折表示什么含义？

问题6：箭头打折表示什么含义？

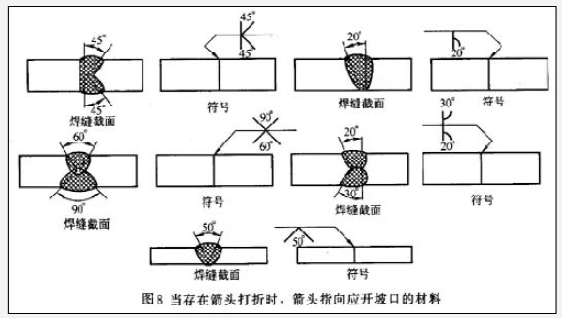

答: 箭头出现打折的情况,这意味着焊接接头两侧之中, 仅有一边是必须要开坡口的, 箭头所指向的那种材料, 乃是操作者在施焊之前应当开坡口的那一边, 就如同图8所展示的那样。

问题⑦：一个完整的焊缝符号需要哪些最小的单元？

问题7：一个完整的焊缝符号需要哪些最小的单元？

答：①参考线+箭头+基本焊接符号；

②参考线+箭头+尾缀；

二者任选其一。
