焊接符号大全③——基本符号

焊接符号大全

——基本符号

问题①：什么是基本的焊接符号？

问题1：什么是基本的焊接符号？

答：基本的焊接符号如图3所示。

问题②: 箭头侧与另一侧已然被定义, 然而, 究竟该以怎样的方式, 将焊接符号放置于参考线上呢?

问题2: 已对箭头侧以及另一侧进行了明确化, 然何种路径能够达成将焊接符号稳妥安置放置置陈列于参考线上这一目标。

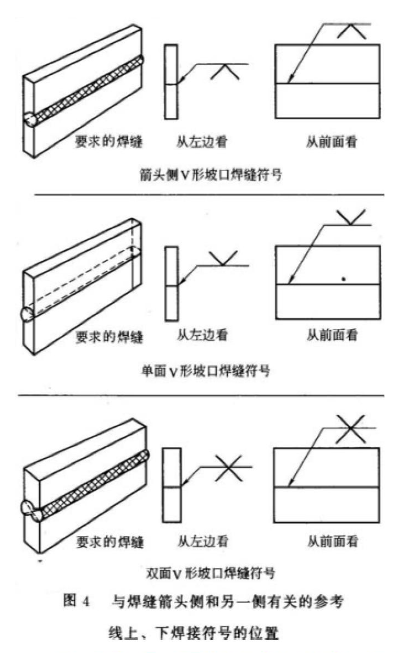

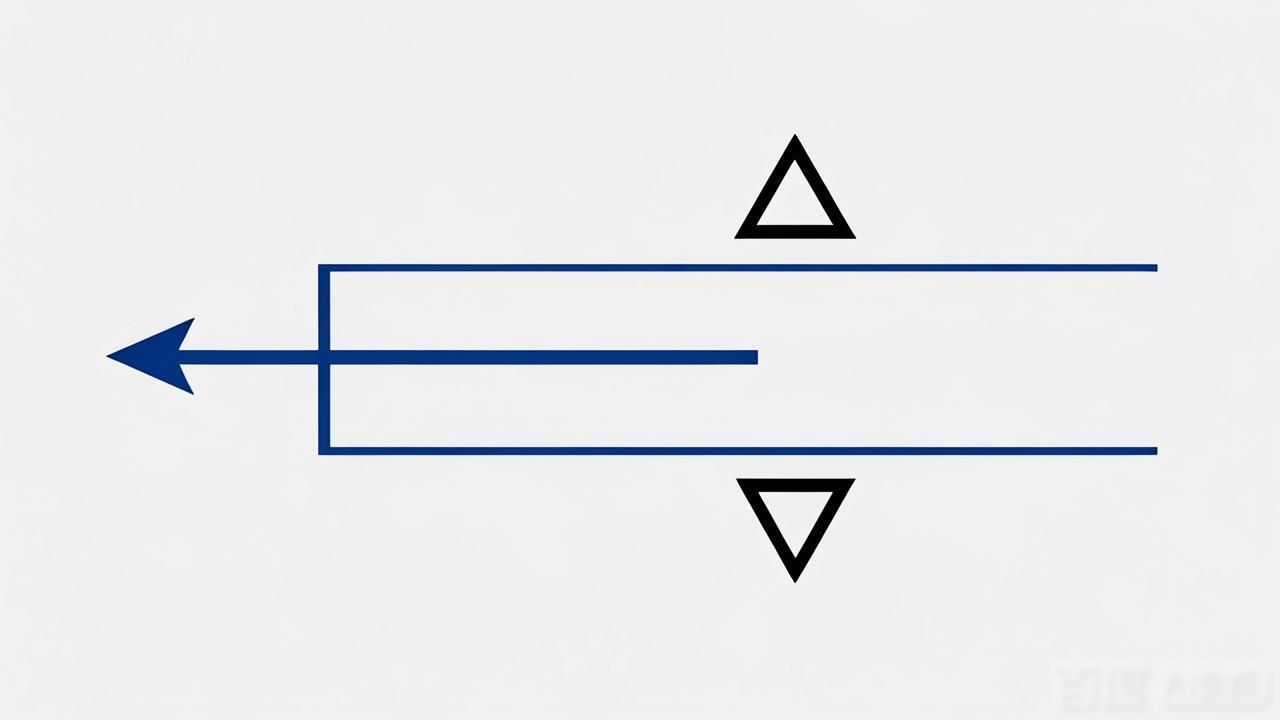

对其进行回应, 与对应焊缝箭头一侧以及另一侧存在关联的参考线之上、之下的焊接符号所处位置, 如同图4所呈现的样子。

需要留意的是, 要是被焊的接头仅仅焊接一面, 那么这种类型的接头只要一个焊接符号就行, 放置在和接头施焊侧相对应的参考线的一侧。

问题③: 知晓了基本的焊缝符号以及箭头的意思, 可这些基本符号怎样去使用呢?

问题3: 知晓了基础的焊缝符号以及箭头的含义,不过这些基础符号怎样去运用呢?

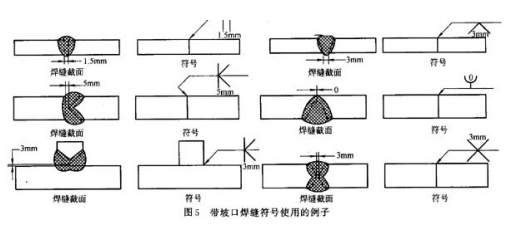

答：这些基本符号使用的例子如图5所示。

问题④：船形位置的V形焊缝符号如何使用？

问题4：船形位置的V形焊缝符号如何使用？

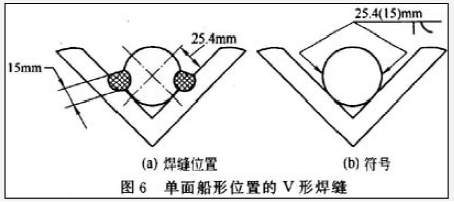

答：单面船形位置的V形焊缝及符号如图6所示。

问题⑤：卷边焊缝符号如何使用？

问题5：卷边焊缝符号如何使用？

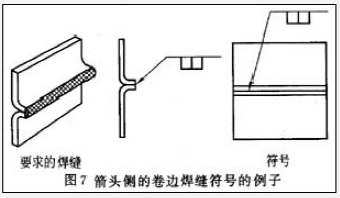

答: 跟别的焊接符号相同, 卷边焊缝符号颇具用处。箭头那一侧的卷边焊缝符号的示例像图7展示的那样。

问题⑥：箭头打折表示什么含义？

问题6：箭头打折表示什么含义？

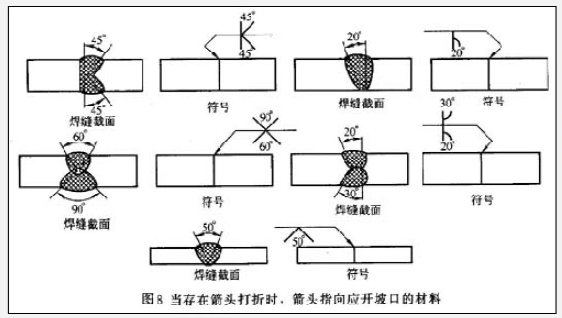

答: 箭头出现打折这种情况意味着, 焊接接头两侧之中仅有一边是必须要开坡口的, 箭头所指向的那种材料, 乃是操作者在施焊之前应当开坡口的那一边, 就如同图8所展示的那样。

问题⑦：一个完整的焊缝符号需要哪些最小的单元？

问题7：一个完整的焊缝符号需要哪些最小的单元？

答：①参考线+箭头+基本焊接符号；

②参考线+箭头+尾缀；

二者任选其一。
