焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

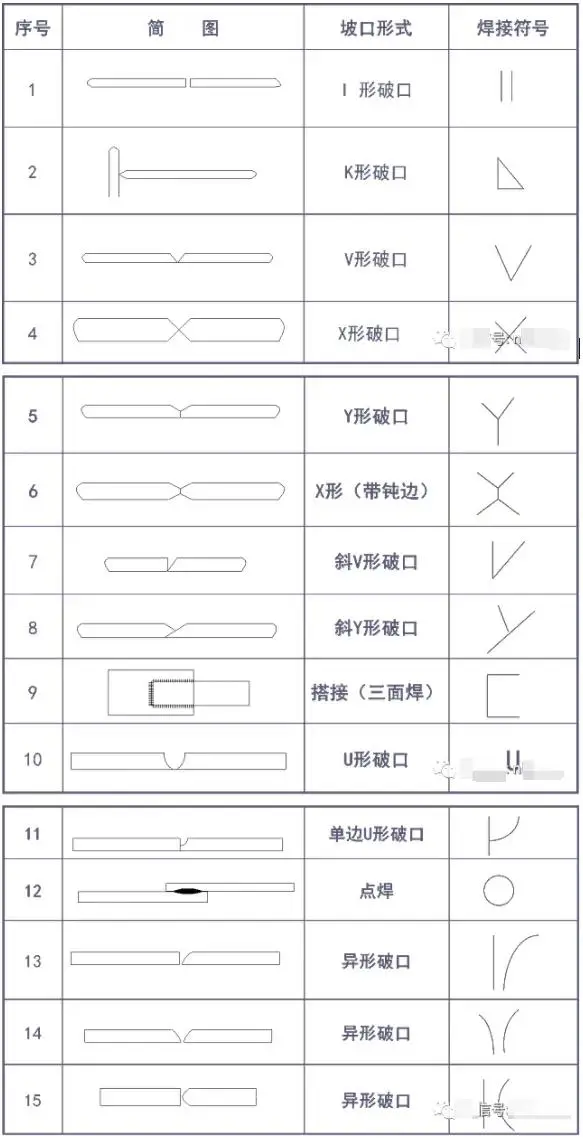

焊缝的基本破口形状：

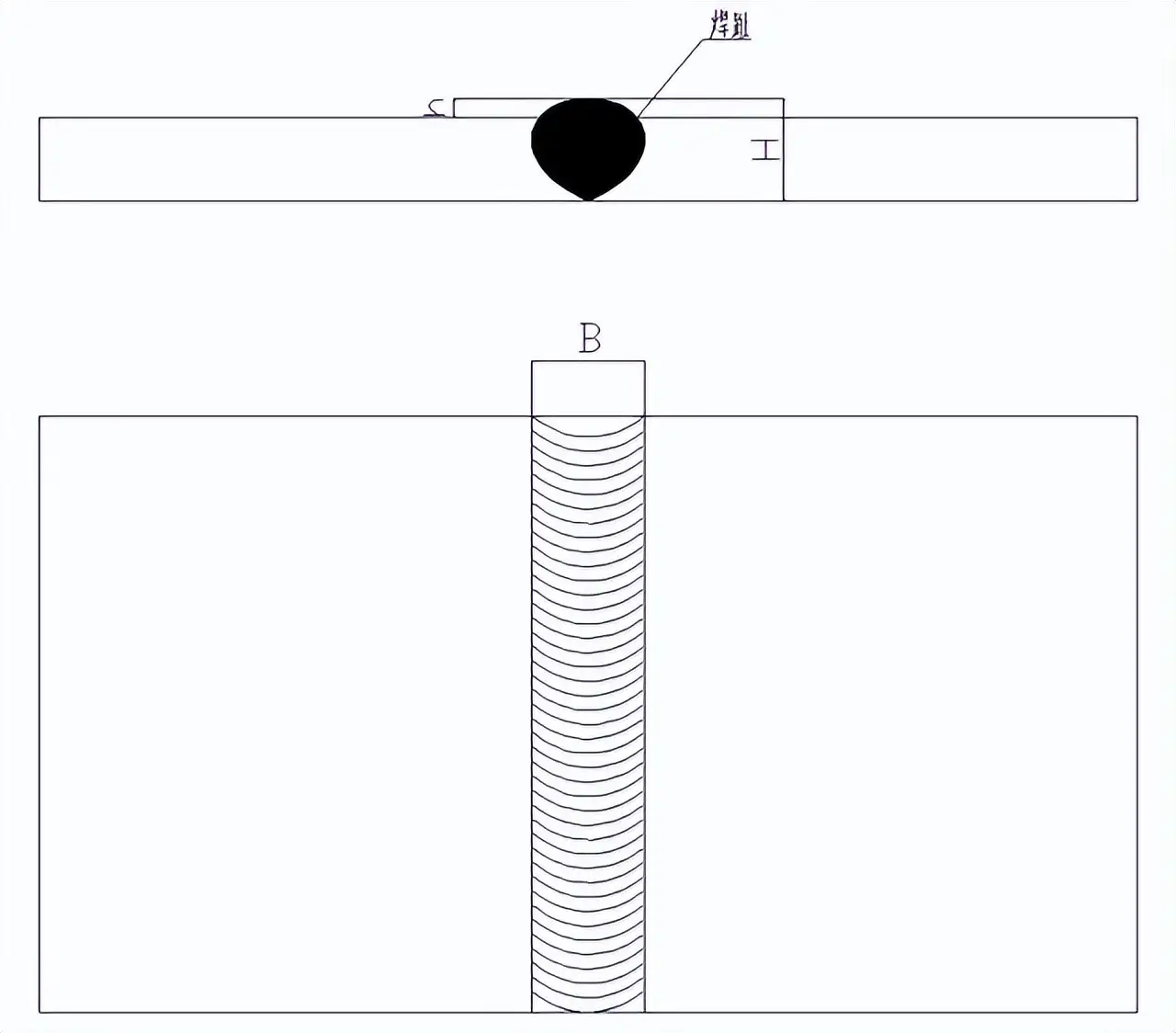

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸, 是在角焊缝的横截面之中, 所画出的最大等腰直角三角形里, 直角边的长度。
脚焊缝的横截面里, 存在着焊脚, 它是从一个直角面上的焊趾开始, 到另一个直角面表面的, 最小的距离。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数, 是指熔焊的时候, 于单道缝横截面上, 存在着焊缝宽度B, 还有焊缝计算深度H, 其比值便是焊缝成形系数。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧坑, 是弧焊时产生的情况, 因断弧或者收弧存在不当之处, 进而在焊道末端形成的低洼部分。
熔池是这样一种部分, 在熔焊的时候, 是在焊接热源发挥作用的情况下, 在焊件之上形成的, 是具有一定几何形状的液态金属部分。
破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义是, 它属于一种符号, 这种符号是用来在图样之上标注相关技术内容的, 而这些技术内容涵盖焊接方法、焊缝形式以及焊缝尺寸啊。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：
标准里, 针对焊缝符号以及尺寸符号, 还有尺寸数值于指引线上的标注位置, 有着明确规定, 在绘制焊接图之际, 必须严格加以遵守。

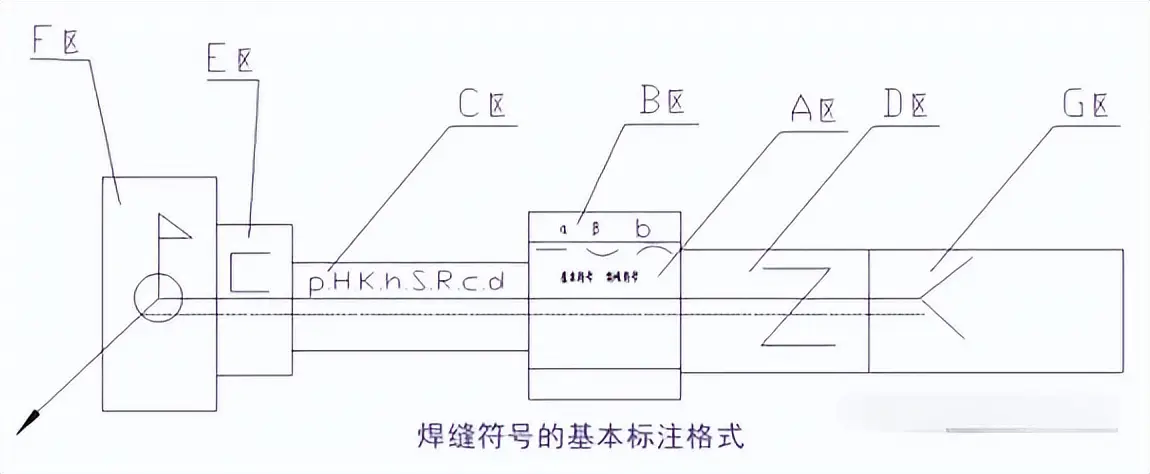

把符号以及数值针对基准线的标注位置划分成A到G这七个区, 各个区相对于基准线的位置是固定的, 不管标注的箭头线方向产生什么样的变化, 它们和基准线相比的位置都不会出现改变。
A区, 属于主要功能区, 标注基本符号中的垫板符号, 特殊符号中的垫板符号, 补充符号中的垫板符号, 辅助符号中的平面符号, 辅助符号中的凸面符号, 辅助符号中的凹面符号。
B区, 它属于补充功能区, 其布置位置是在A区的上方或者下方, 它会标注焊缝尺寸里的坡口角度α, 还标注坡口面角度β以及根部间隙b。
C区, 于基本符号的左侧之处, 对焊缝横截面上的尺寸符号以及数值予以标注, 像钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度C以及熔核直径d。
D区: 于基本符号的右边位置, 做出交错焊缝符号的标注, 还要标注出焊缝在纵向也就是长度方向上的尺寸数值, 像此类数值包括焊缝段数n的值、焊缝长度l的值以及焊缝间距e的值了。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；

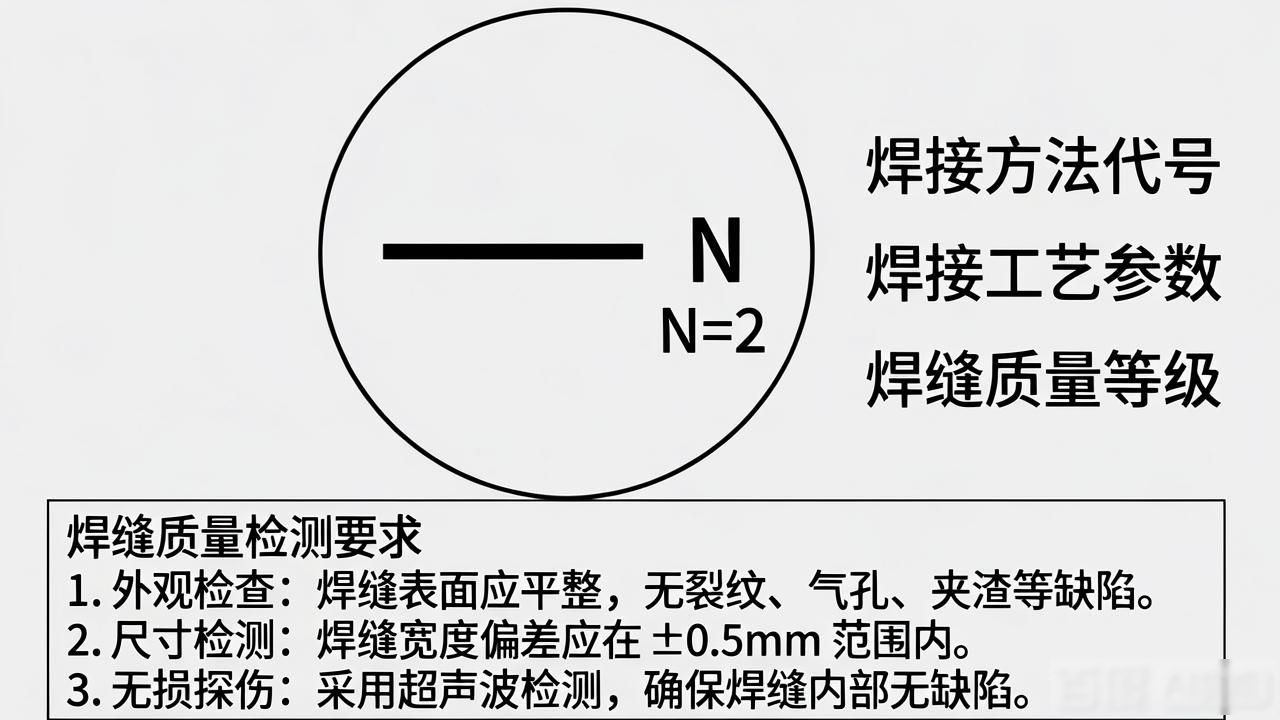

在G区, 要标注补充符号里的尾部符号, 于该尾部符号之后标注相同的焊缝条数N值, 还要标注焊接方法代号, 明确焊缝质量以及检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
图示为: 施焊高度是3, 环绕之处皆实施满焊操作, 运用CO2气体保护焊之方式予以连接, 总计存在5处。
例4：
说明: 焊接高度是3, 呈现斜V形坡口, 焊缝的表面要磨得平整, 焊缝长度是30, 总共存在5段, 运用CO2气体保护焊来实施焊接。
