一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧

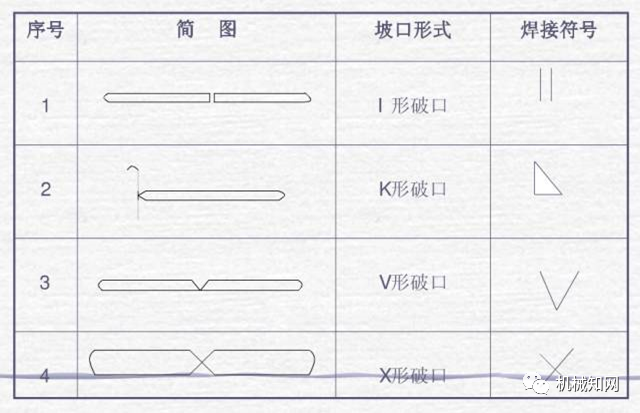

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法

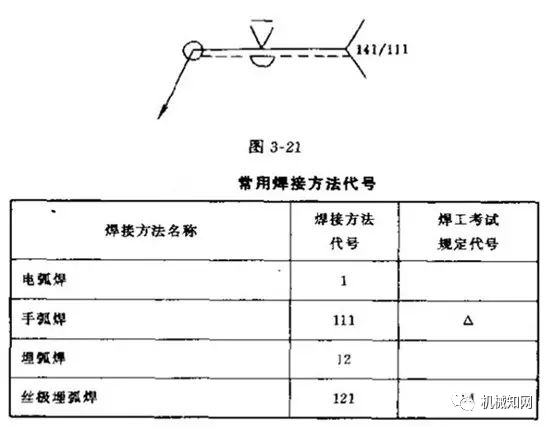

焊接结构图样当中, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 标注于指引线的末端, 常用焊接方法代号在表 3 -9 当中呈现。要是属组合焊接方法, 能够用“/”进行分开, 左侧为正面（或者盖面）的焊接方法, 右侧是背面（或者打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那就表示成 141/111。
标识焊缝的符号以及表示焊接方法的代号所呈现的标注示例, 可见于图3-21。此图描绘的是V形坡口的对接焊缝, 在焊缝背面进行封底焊, 正面焊缝的表面处于齐平状态。针对此焊接, 其焊接方法是，打底焊采用手工钨极氮弧焊, 盖面焊还有封底焊则运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
所依据的用以绘制钢结构焊接符号的《焊缝代号》是GB324一1988 , 钢结构通常归属于建筑学科这个范畴里头, 它是属于建筑行业的, 所以在对钢结构焊接符号进行标注的过程当中, 常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等出现。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的那引出线, 是凭借箭头以及两条基准线给构成的。其中的一条, 是呈现为实线的状态, 而另外的一条, 是虚虚的线, 这两条线的线型, 都是那种细细的线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在其下侧, 基准线一般来讲应和图样的标题栏保持平行: 此项只是寻常操作指引, 只有在特别的条件之下才会与标题栏相互垂直表述。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号被标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号被标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而在对阵单边形焊缝进行标注的时候, 箭头线需要朝着有坡口那一边的工件指向。
6、有基本符号, 还有补充符号, 它们与基准线相交, 或者相切, 存在与基准线重合的线段, 这些用粗实线来表示。
7、焊缝的基本符号, 一律是粗实线, 辅助符号同样是粗实线, 除尾部符号之外的补充符号全都为粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一个图形之上, 在焊缝形式、断面尺寸以及辅助要求都相同的情形下, 能够仅仅挑选一处去标注焊缝的符号与尺寸。并且要加注“相同焊缝的符号”, 此相同焊缝符号是3/4圆弧, 绘制在引出线的转折之处。
当处于同一图形之上的时候, 存在数种相同的焊缝情形, 能够把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号就采用A、B、C……这样的形式, 在同一类焊缝当中可以挑选一处来标注代号。
9、需按图1-38方式进行标注, 此标注针对的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 该圆圈画在引出线的转折处。
10、针对形中较长的那种角焊缝, 像是焊接实腹钢梁的翼缘焊缝, 它是可以不采用引出线进行标注的, 而是直接于角焊缝旁边去标注焊缝尺寸值K。
11、仅在连接长度范围之中, 只是局部的区段存在焊缝的情况下, 按照图1-40进行标注, K是角焊缝焊脚尺寸。
12、焊缝分布呈现不规则状态时, 于标注焊缝符号之际, 在焊缝的地方添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示无法看见的焊缝。
13、存在两个相互进行焊接的焊件, 当形成的是单面焊且带有双边不对称坡口这个样子的焊缝时, 引出线箭头所指向的是具有较大坡口的那个焊件。公众号@机械知网: 分享知识, 传播价值。
14、体现环绕工作件周围情况的围焊缝符号, 是采用圆圈来进行表示的, 它被画在引出线的转折之处, 同时还做出对其焊角尺寸K的标注。
15、当有三个或者三个以上的焊件彼此进行焊接时, 其焊缝不能够当作双面焊缝来标注, 焊缝符号以及尺寸应当各自进行标注。
16、焊工在施工现场实施焊接作业时, 其所焊接的焊件, 其焊缝必须标注“现场焊缝”这个符号。现场焊缝符号呈现出来的样子是, 一个被涂黑的三角形旗号, 这个符号要绘制在引出线的转折之处。
17、有两个相互焊接的焊件, 其中, 只有一个焊件带有坡口, 比如是单面V形, 这种情况下, 引出线的箭头指向的是那个带坡口的焊件。

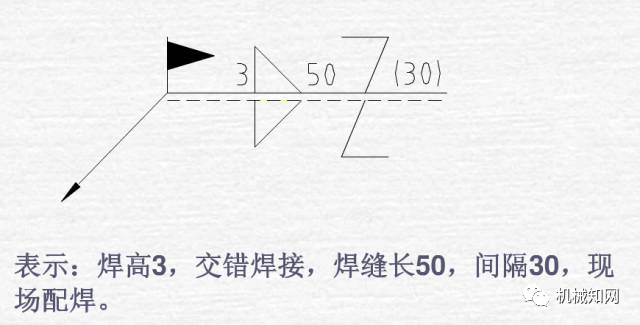

举例

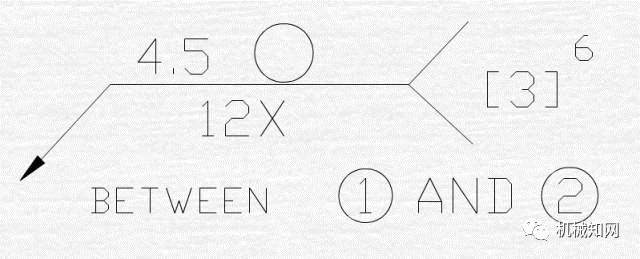

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
