钢结构图纸基本识图符号有哪些

钢结构符号

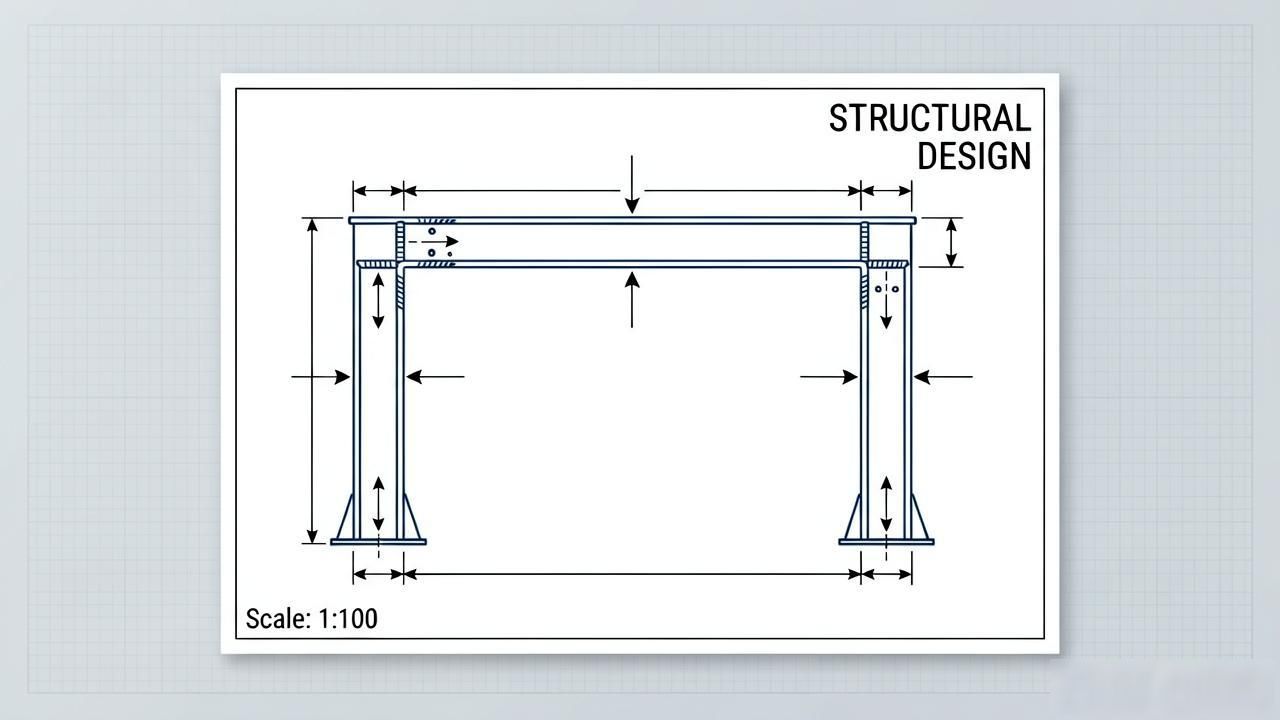

工程师以及施工人员用以指导钢结构设计与施工的重要的技术文件是钢结构图纸, 图纸当中涵盖了用于表示不同构件、连接方式、尺寸、公差、材料属性等信息的大量符号和标记。这儿是一些钢结构图纸里常见的符号和标记:

1. **构件符号**：

– **柱（）**：通常用”C”表示。

– **梁（Beam）**：通常用”B”表示。

– **桁架（Truss）**：通常用”T”表示。

– **支撑（Brace）**：通常用”BR”表示。

– **斜撑（）**：通常用”D”表示。

– **吊车梁（）**：通常用”G”表示。

– **屋面梁（）**：通常用”P”表示。

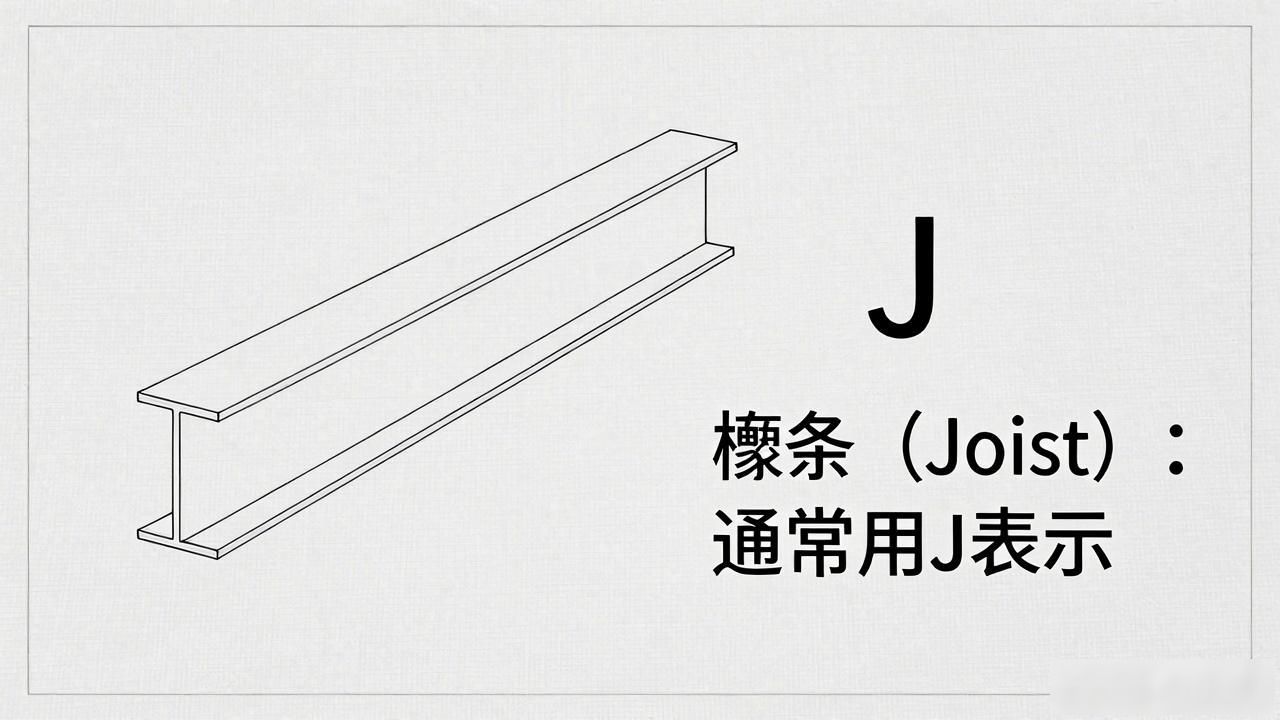

– **檩条（Joist）**：通常用”J”表示。

2. **连接符号**：

– **焊接（）**：通常用”W”表示。

– **螺栓连接（ ）**：通常用”B”表示。

– **铆接（）**：通常用”R”表示。

– **销钉连接（Pin ）**：通常用”P”表示。

3. **尺寸和公差**：

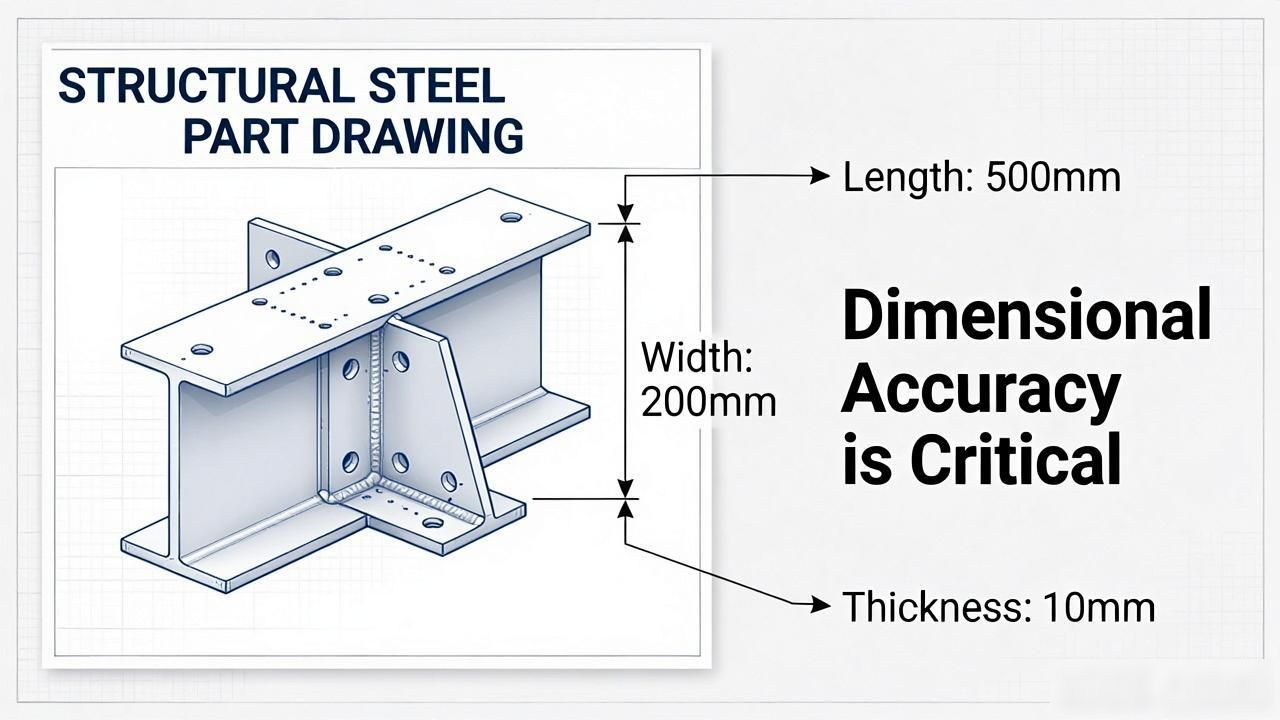

– **尺寸标注**: 一般是借助数字以及单位予以表示, 举例来说, 像””这样的形式用以表明尺寸成 x 500mm x 200mm 这种状况。

关于公差, 一般是采用“T”来进行表示, 之后会跟着公差值, 像“T+/-0.5”这种情况, 所表达的是尺寸在允许范围内的公差是±0.5mm。

4. **材料符号**：

钢材类型, 一般是用不一样的字母去表示, 像是“Q”代表普通碳素结构钢, “Q235”代表具体的钢材牌号。

其钢材强度等级, 一般是借助数字予以呈现的, 就好比那个“345”, 它所代表的乃是钢材的屈服强度。

5. **其他符号**：

对于剖面线而言, 其作用旨在用以表示构件的截面形状, 像矩形这种形状, 还有圆形这种形状, 以及工字形这种这类形状等。

– **箭头**：用于表示构件的方向或力的方向。

– **虚线**：用于表示构件的轮廓或参考线。

– **实线**：用于表示构件的实际尺寸和形状。

6. **注释和说明**：

通常用”Note”或””表示的注释,是用于提供额外信息或说明的物品。

**说明**：一般会用””或者””来予以表示, 其作用在于针对构件的特定要求展开详细的描述。

读钢结构图纸之际, 要熟知这些符号与标记, 为能正确领会图纸内容。另外, 图纸之上一般会含有图例（）或者符号说明（）, 详尽阐释图纸里所用的各类符号和标记。于实际工作当中, 需参照图纸的图例或符号说明去精准解读图纸信息。
