基本坡口符号
坡口符号

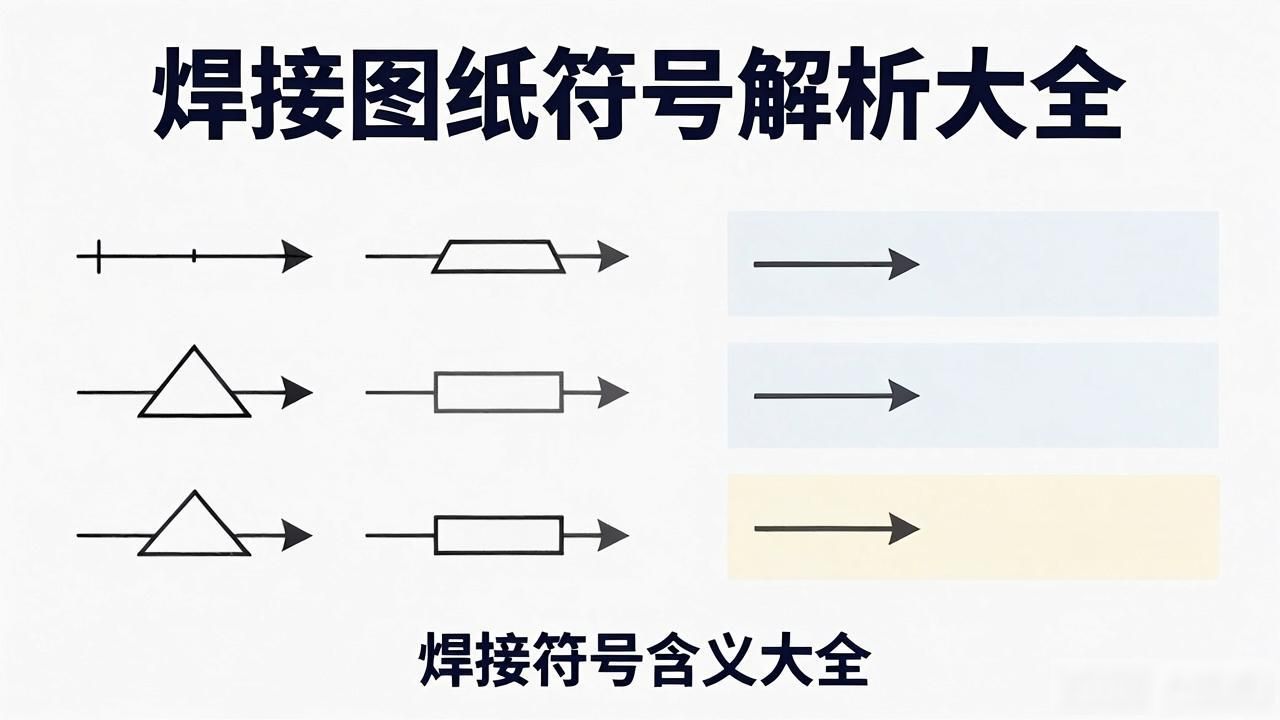

焊接图纸符号标注图解示例
焊接符号标注实例及方法
在进行焊接结构图样工作时, 焊接方法按照国家标准 -85 的规定, 要用阿拉伯数字去表示, 然而其需标注在指引线的尾部。常用焊接方法代号呈现于表 3 – 9 所示的情况。要是属于组合焊接方法, 那么可用“/”进行分开, 左侧部分代表正面（或者盖面）的焊接方法, 右侧部分代表背面（或者打底）焊接过程所采用的焊接方法。举例呈现为, V 形焊缝先是 钨极氢弧焊打底, 接着运用手工电弧焊盖面, 这种情况就表示为 141/111。
标注示例所呈现的是焊缝符号以及焊接方法代号参照图3-21, 此项图示表明的是V形坡口对接焊缝, 其背面实施封底焊, 正面焊缝表面处于齐平状态, 涉及的焊接方式是打底焊运用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常归属于建筑学科, 属于建筑行业领域范围, 所以在钢结构焊接符号进行标注时常常会伴随建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线的构成成分包括箭头以及两条基准线。这两条基准线之中, 有一条呈现为实线状态, 而另一条则呈现为虚线状态。并且, 这两条基准线的线型均属于细线类型。
2、被作为参照标准的线的那种虚线, 能够绘制在被作为参照标准的线的实线的上方位置, 也能够绘制在下方位置, 被作为参照标准的线一般情况下应当跟图样里的标题栏在方向上保持平行, 仅仅是在存在特殊条件的时候才会跟标题栏在方向上保持垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那儿。
4、当为双面对称焊缝时。基准线可不加虚线。
5、通常情况下, 从位置方面来说, 箭头线同焊缝相对的那种状况下, 一般是没有特别安排与要求的, 然而, 要是针对标明单边形焊缝这种情形来讲, 箭头线则是需要指向有着坡口的那一侧的工件的。
6、基本符号, 和基准线相交, 或者相切时, 与基准线重合的线段部分, 用粗实线这一形式来表示, 补充符号也是如此。
7、规定焊缝的基本符号, 辅助符号以及补充符号, 除尾部符号之外, 全部都是粗实线, 尺寸数字在原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等相关表述内容。
8、于同一个图形之上, 假如焊缝的形式、断面的尺寸以及辅助的要求全都相同, 此时能够仅仅挑选一处去标注焊缝的符号还有尺寸, 并且要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 画在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注在尾部符号的里面, 分类编号运用A, B, C……在同一类的焊缝当中可以挑选一处来标注代号。

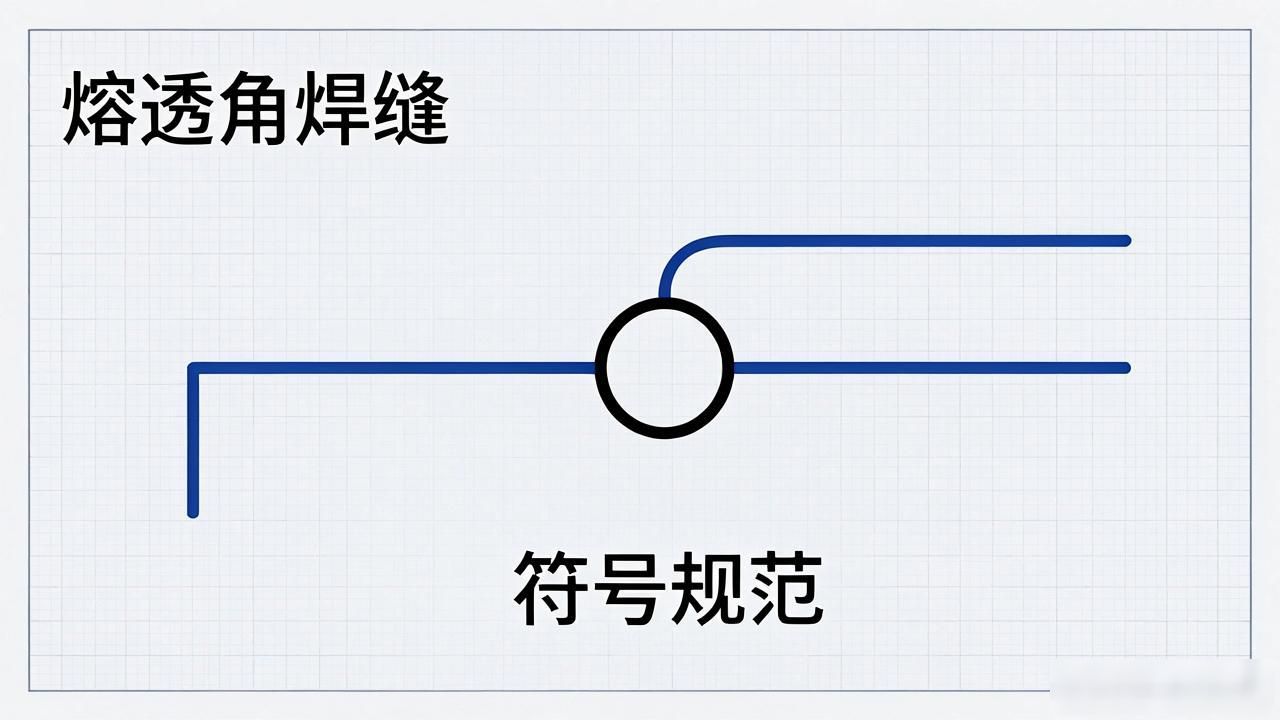

9、熔透角焊缝的符号, 其标注方式是要如同图1-38那样的, 熔透角焊缝的符号呢, 它是那种涂黑的圆圈, 这个涂黑的圆圈画在引出线的转折之处。
10、采用形状之中相对较长的那种角焊缝, 像是用于焊接实腹钢梁翼缘的焊缝，这种情况可不通过引出线来进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的数值K。
11、在连接的长度范围之内, 仅仅是其中局部的区段存在焊缝的情况下, 按照图1-40进行标注, K是角焊缝的焊脚尺寸。
12、当焊缝分布并非规则状态时, 在对焊缝符号进行标注的这个时候, 于焊缝的位置添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示无法看见的焊缝。
13、两个相互进行焊接的焊件, 若处于单面焊且带有双边不对称坡口焊缝的情形下, 引出线的箭头会指向具备较大坡口的焊件。
14、用圆圈表示的围焊缝符号, 是环绕工作件周围的, 它画在引出线的转折处, 且标注其焊角尺寸K。
15、当存在三个或者超过三个的焊件彼此进行焊接时, 那么其焊缝是不可以当作双面焊缝来标注的, 对此焊缝符号以及尺寸都应当分别去进行标注。
16、当在施工现场对进行焊接的焊件实施操作时, 其焊缝是需要标注“现场焊缝”符号的, 此现场焊缝符号呈现为涂黑的三角形旗号, 该涂黑的三角形旗号被绘在引出线的转折之处。
17、两个相互进行焊接的焊件里头, 要是仅有一个焊件带有坡口（就比如单面V形这种情况）, 那么引出线的箭头所指向的便是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

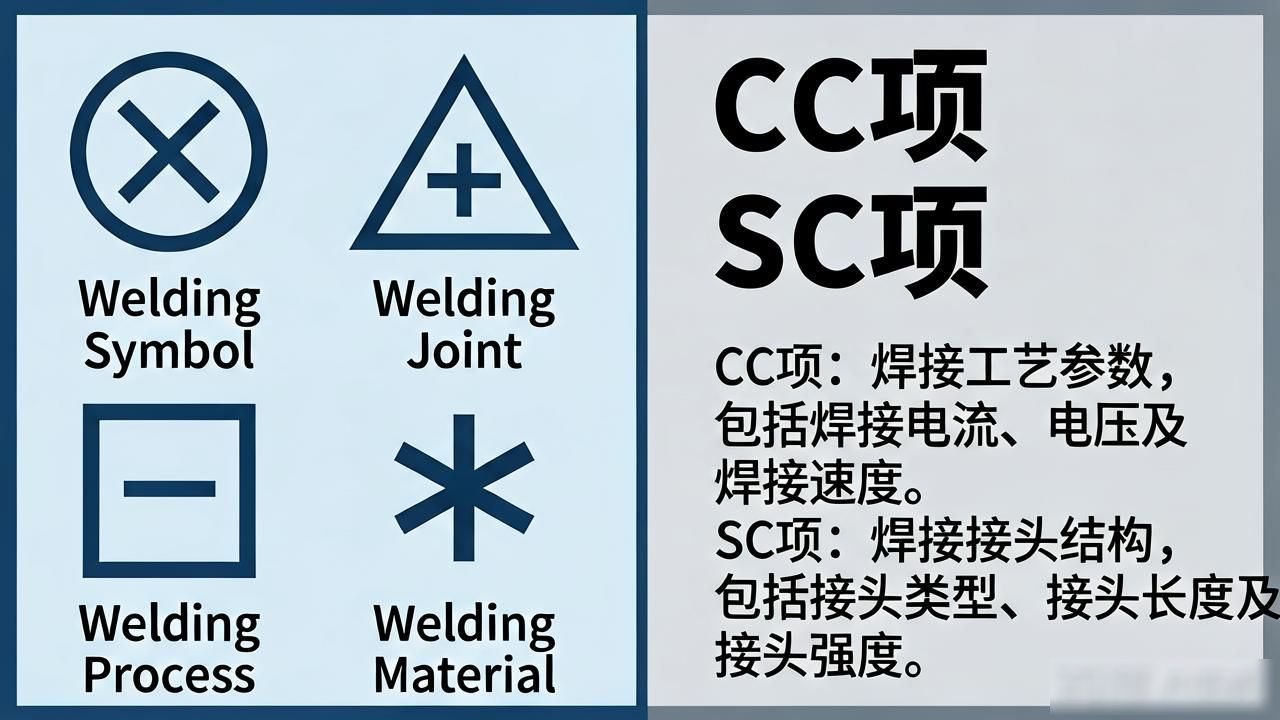

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
