CAD焊接图纸符号标注图解示例

1、焊缝形状、几何尺寸以及焊接方法, 可通过焊接图纸符号标注, 以一种工程语言, 在图纸上简单且明了地予以说明。下面小编要为大家介绍焊接图纸符号标注图解示例, 一起来瞧瞧。焊缝形状、几何尺寸以及焊接方法, 可通过焊接图纸符号标注, 以一种工程语言, 在图纸上简单且明了地予以说明。下面小编要为大家介绍焊接图纸符号标注图解示例, 一起来瞧瞧。一、焊接图纸的符号作标注的图解示例, 焊接符号标注的实例还有方法, 在焊接的结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 采用阿拉伯数字予以表示, 标注于指引线的尾部；常用焊接方法的代号如表格 3 -9 所示；要是属于组合焊接方法, 可用“/”将其分开来, 左侧代表正面（或者盖面）的焊接方法, 右侧指代背面（或者打底）的焊接方法。

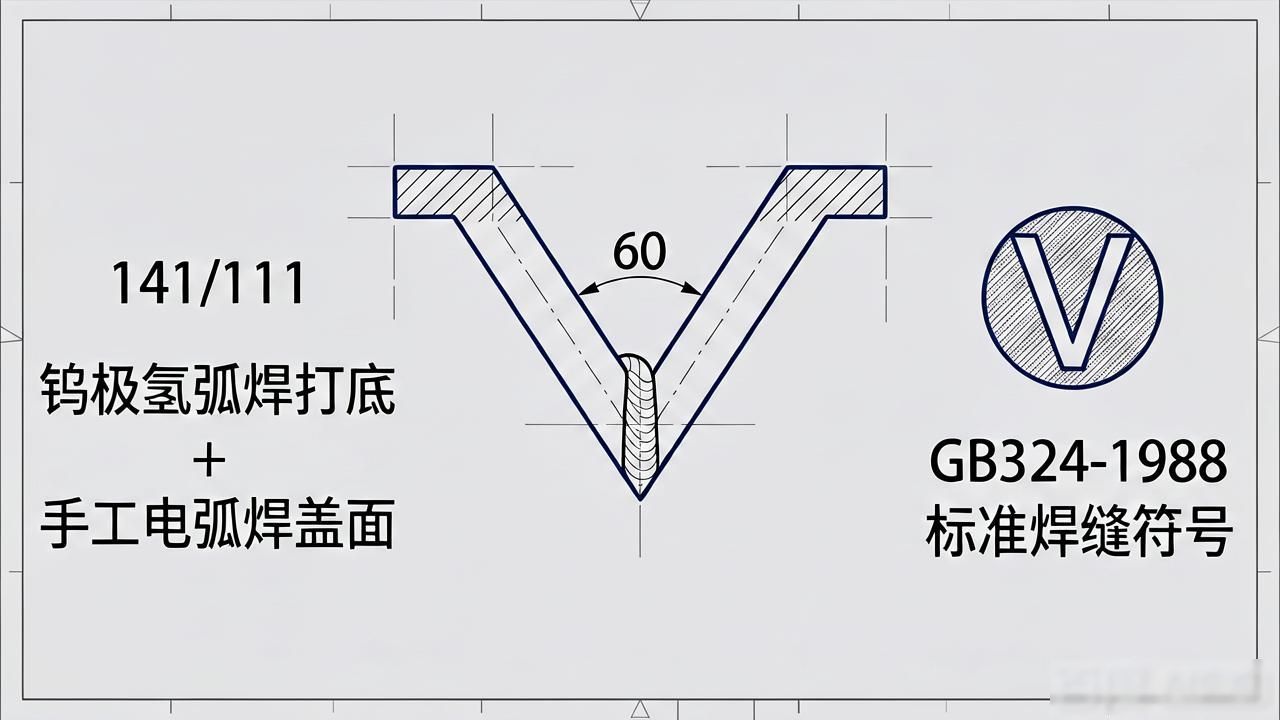

2、若v形焊缝先是采取钨极氢弧焊进行打底操作, 而后运用手工电弧焊来盖面, 这便表示为141/111。其焊缝符号以及焊接方法代号标注示例呈现于图3 – 21所示之处。此图所呈现的是v形坡口对接焊缝, 背面实施封底焊, 正面焊缝表面处于齐平状态, 焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。二、焊接符号表示方法, 钢结构焊接符号含义全面汇集起来构成大全, 钢结构焊接符号同样是依照gb324一1988焊缝代号予以绘制。钢结构通常归属于建筑学科范畴,是属于建筑行业的。因而于钢结构焊接符号的标注里头常常会伴有建筑符号、型钢符号、螺栓符号跟铆钉符号等一起来着。钢结构焊缝符号表示的方式以及有关规定如下: 其一, 焊缝的引出线是经由箭头和两条基准线构成的。其中一条是实线, 另一条是虚线, 它们的线型都是细线。其二, 基准线的虚线。

3、它能够被绘制在基准线实线的上方, 也能够被绘制在下方, 基准线通常应当和图样的标题栏保持平行状态, 仅仅于特殊的条件之下才会和标题栏呈垂直状态。3、要是焊缝处于接头的箭头一侧, 那么基本符号将会标注在基准线的实线一边；要是焊缝处于接头的非箭头一侧, 那么基本符号将会标注在基准线的虚线一边。4、当属于双面对称焊缝之时。基准线可以不添加虚线。5、箭头线针对焊缝的位置一般不存在特殊的要求, 不过在标注单边形焊缝的时候箭头线需要指向有着坡口一侧的工件。6、基本符号, 和补充符号, 与基准线相交, 或者相切的情况, 和与基准线重合的线段, 要用粗实线来表示。7、焊缝的基本符号, 以及辅助符号, 还有补充符号（尾部符号除外）, 全都为粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。8、在同一图形之上。

4、要是焊缝形式、断面尺寸以及辅助要求都一样, 那就能够只挑一处去标注焊缝的符号跟尺寸, 还要加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 画在引出线的转折地方。在同一个图形里, 有好几种相同焊缝, 那就可以给焊缝分类编号, 标注在尾部符号当中, 分类编号用a,b,c, 在同一类焊缝里能够选一处标注代号。9、熔透角焊缝的符号要依照图1-38的方式来标注。熔透角焊缝的符号是涂黑的圆圈, 画在引出线的转折之处。10、在用形中属于较长的那种角焊缝, 像是焊接实腹钢梁的翼缘焊缝, 这种情况下能够不用引出线进行标注, 而是直接在角焊缝的旁边去标注焊缝尺寸值k。11、在连接长度范围之内仅仅是局部的区段存在焊缝的时候, 要按照图1-40来进行标注。k指的是角焊缝的焊脚尺寸。12、当焊缝分布呈现不规则状态时, 在标注焊缝符号的同一时间。在焊缝那里加上中实线用来表示可见焊缝, 或者加上栅线用来表示不可见焊缝。13、相互进行焊接的两个焊件, 要是属于单面焊带双边不对称坡口焊缝的话, 引出线箭头指向具有较大坡口的那个焊件。14、围绕工作件周边的围焊缝符号借圆圈展现, 呈现在引出线的转折之处, 且对其焊角尺寸k予以标注。15、三个以及三个以上的焊件彼此焊接时, 其焊缝不可当作双面焊缝来标注, 焊缝符号及尺寸要分别进行标注。16、于施工现场开展焊接作业的焊件, 其焊缝得标注“现场焊缝”符号。现场焊缝符号是涂黑的三角形旗号, 绘制于引出线的转折部位。17、相互焊在一起的两个焊件之中, 当仅有一个焊件带有坡口时(像单面v形), 引出线箭头指向带有坡口的焊件。
