一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧。

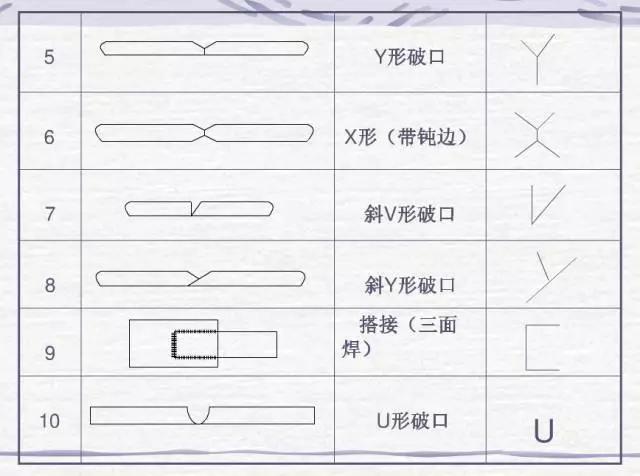

基本坡口符号

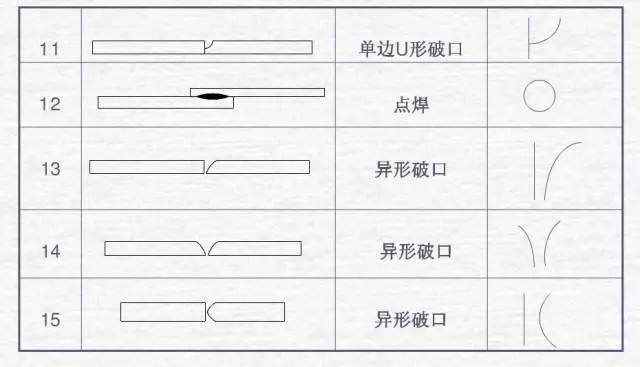

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定，以阿拉伯数字予以表示, 标注于指引线之尾部。常用焊接方法代号呈现于表 3 – 9 所示情况。倘若属于组合焊接方法, 可用“/”加以分开, 左侧代表正面(或盖面)的焊接方法, 右侧代表背面(或打底)焊接方法。举例而言, V 形焊缝先是采用钨极氢弧焊打底, 之后用手工电弧焊盖面, 便表示为 141/111。
标注示例所呈现的焊件代号和焊接法符号, 如图3-21所示。此图展现的是V形坡口对接焊缝之情形, 背面需进行封底般的焊接操作, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊所采用的是手工钨极氮弧焊, 盖面焊以及封底焊运用的是手工电弧焊。
焊接方式代号
焊接符号表示方法 钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制。钢结构通常归属于建筑学科, 归属于建筑行业。所以在钢结构焊接符号的标注当中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、那引出焊缝的线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条呈现为虚线, 并且这两条线的线型都是细线。
2、基准线的虚的线, 能够画在基准线实的线的上面一侧, 也能够画在下面一侧, 基准线一般来讲应当和图样的标题栏保持平行, 只是在特殊的条件之下才会和标题栏呈垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的非箭头边, 则基本符号会标注在基准线的虚线一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般而言, 箭头线相对焊缝的位置并无特殊要求, 然而, 当标注单边形焊缝时, 箭头线需指向带有坡口一侧的工件。
6、表示用粗实线显现的, 是这样一些线段: 其为基本符号有的, 或补充符号有的, 且跟基准线相交了, 或者相切了, 以及与基准线重合了的线段。
7、焊接缝里面的基本符号瞧好了, 辅助符号同理, 还有补充符号（尾部符号不算在内）, 这些全都是粗实线, 尺寸数字按准则来说也是粗实线, 尾部符号呢是细实线, 尾部符号主要起的作用是标注焊接工艺、方法等方面的内容。
8、于同一图形之上, 当焊缝形式、断面尺寸以及辅助要求皆相同之际, 能够仅选取一处用以标注焊缝的符号与尺寸。并且要加注“相同焊缝的符号”, 此相同焊缝符号是 3/4 圆弧, 绘制于引出线的转折之处。
对于处于同一图形之上的情况, 当有着数种相同的焊缝之时, 能够把焊缝进行分类编号, 将其标注于尾部符号的范围之内, 分类编号所采用的是A、B、C等等, 在同一类焊缝当中是可以选择一处来标注代号的。
9、需要按图1 – 38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画设在引出线的转折之处。
10、对于形中较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝那种, 可不采用引出线进行标注, 而是直接于角焊缝旁, 对面标注焊缝尺寸值K。
11、当仅局部区段在连接长度之内存在焊缝之际, 就依照图1-40进行标注, K是角焊缝焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时，在对焊缝符号进行标注的与此同时。于焊缝的位置添加中实线以此来表示能够看见的焊缝部分, 或者添加栅线用来表示无法看见的焊缝部分。
13、两个相互进行焊接的焊件, 在其为单面焊且带有双边不对称坡口焊缝的情况下, 引出线的箭头所指向的是坡口较大的那个焊件。
14、围绕着工作件周边的围焊缝符号, 是以圆圈来进行表示的, 它被画于引出线的转折之处, 并且要对其焊角尺寸K加以标注。
15、焊件数量是三个或者超过三个相互进行焊接时, 那些焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸应当是分别去进行标注的。
16、焊件于施工现场开展焊接操作时, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 该旗号被绘于引出线的转折之处。
17、在相互焊接的两个焊件里头, 要是只有一个焊件连带坡口呀（像单面V形这种情况）, 那么引出线箭头所指的方向, 那就是指向那个带坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
