焊接符号, 把一个焊接接头亦或是钎焊接头完整的信息, 用标准图示的形式以及缩写代码标示出来, 像接头的位置, 怎样制备, 又如何检测等。焊接符号完整的代码体系呐, 在美国焊接学会也就是AWS最新版本的《焊接、钎焊与无损检验的标准符号》, 也就是ANSI/AWS A2.4规程里有着详细说明。焊接符号涵盖诸多信息, 还颇为复杂, 在实际生产里头, 大多数的焊接设计人员仅仅使用了其中极少一部分。
小编把网上的某些信息给搜罗了, 对工作里一贯常见的焊接符号予以整理, 还把一些注意的事项也给整理好, 期望对咱们那些焊接同仁能够有帮助。
符号中的信息和单元
问：焊接符号能够提供什么信息？
答: 焊接符号可提供这些信息, 接头类型, 焊缝坡口形状, 焊缝类型, 焊接方法, 规程或程序, 焊缝位置, 质量要求, 焊缝次序, 焊缝尺寸, 最终的焊缝轮廓, 工艺要求等。
问：焊接符号由哪些单元组成？
答, 存在这样一种情况, 一个焊接符号所涵盖的单元是如下这些, 有参考线, 还有箭头, 同时包含着基本焊接符号, 里面涉及尺寸以及其他数据元素, 其中还有补充符号, 另外还有完成符号, 再者有尾缀, 并且包含规程, 同时涉及焊接方法或者其他相关内容。
参考线和箭头
问：参考线是什么？
答: 参考线是用以构成一个焊接符号的根基, 它是由处于水平位置的划线所组成的。参考线是一定要画在紧挨着所要表示的焊接接头符号旁边的。每一个焊接符号单元都必须依据符号标准放置在参考线周围一个恰当的位置之处。水平参考线以及焊接符号单元的位置如同下面图里所展示的。
问：焊接符号中各单元的标准位置是如何安排的？

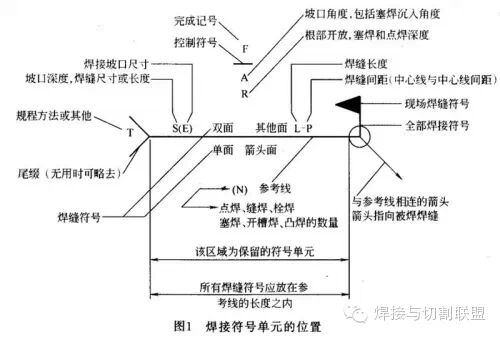

答: 图1所呈现的乃是一条参考线, 围绕着这条参考线能够放置一些别的单元标记。典型焊接符号展示出各类定位焊缝的某些信息, 具体涵盖如下范畴:
（1）仅仅用于特殊焊缝的尾缀T比如说焊接方法出现变化、焊条产生改变等情况时能够在图纸之上有详尽可以参照借鉴之处的说明, 要是不存在可参照借鉴利用的具体方面或者没有必要遵循一定的规范那般形态是处在能够忽略省略掉的状态。
（2）参考线上存在记号S, 该记号S的情况取决于焊缝类型, 像有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等, 这个记号通常是处在焊缝符号的左边。
（3）记号E, 在此处代表着一个开坡口焊缝的有效尺寸, 此有效尺寸也被称作焊缝尺寸或者焊脚高。有效尺寸的尺度标注于圆括号之内, 不管箭头朝着何方指向, 这个尺寸以及坡口始终处在参考线上焊缝符号的左侧。
（4）R在这里代表着, 形成所需形状的焊缝数值之间的空间, 对于对接接头而言, 它是指敞开的根部。要是属于塞焊或者开槽焊缝的情况的话, R在此处表示填充深度。这个代表记号处于焊缝符号的中间位置处。
（5）A, 于此处而言, 代表着对接接头的坡口角度, 也就是倾斜角, 并且, 这里面还涵盖了塞焊焊缝的沉入角度。
（6）呈现在F与A之间处于水平方位的短线— , 于此处是用来象征那种已达成成形状态的焊缝外形模样的。
（7）F, 于此处而言, 所代表的乃是获取所需焊缝外形的方式, 焊缝外形能够借由以下诸多方法予以获取, 分别是, 打磨（G）, 机械加工（M）, 铲削（C）, 锤击（H）, 滚轧（R）, 又或者是其他（U）。
（8）在这里, L所代表的是焊缝长度, 这个长度的标示并非随意放置, 它总是处于焊缝符号的右边。箭头处在怎样的位置对其并无影响。无论箭头处于何地, 这个位置始终保持不变, 不会因箭头位置变换而改变。
（9）在这里, P所表示的是, 当出现焊接中断这种情况时, 焊缝的中心线与中心线之间的间距。
（10）点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所要求的数量, 在这儿由（N）来代表。
问：箭头一般放置在哪里？
答: 箭头线处在参考线的一端或者另一端, 于焊接接头的箭头线那一侧存在一个箭头, 此箭头能够朝着任何方向, 向上、向下, 或者向前、向后。一个焊接符号甚至能够拥有多个箭头。
问：箭头符号告诉人们些什么信息？

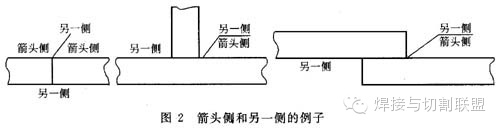

答: 和箭头有关的符号, 放置在参考线各自接头一边的上方或者下方, 用来表示位于参考线箭头侧的符号, 指的是接头的箭头侧, 位于参考线另一侧的符号, 所指的是接头的另一侧。当基于从图纸的底部进行了观看的时候, 箭头侧往往总是会更加靠近观看者。关于箭头侧与另一侧的相关例子, 可见于下图。
基本符号

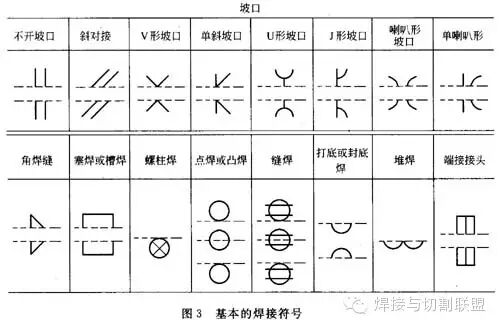

问：什么是基本的焊接符号？
答：基本的焊接符号如下图所示。
问: 已经对箭头侧以及另一侧进行了定义, 可是, 要如何将焊接符号放置于参考线上呢?
答: 涉及焊缝箭头侧关联情况, 相关参考线之上焊接符号位置, 呈现出特定样式, 与焊缝另一侧所对应的参考线之下焊接符号位置, 一并如下图所示。
需要留意的是, 要是那被进行焊接操作的接头仅仅焊接其中的一面, 那么这种样式的接头仅仅需用到一个用来表示焊接的符号即可, 将其放置至与接头进行焊接这个侧面相对应的参考线的一侧。

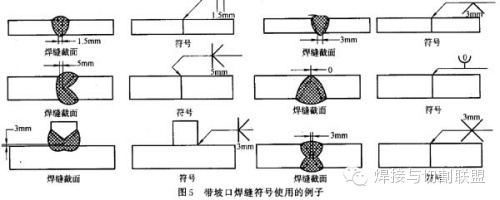

问: 了解了基础的焊缝符号以及箭头的含义, 然而这些基础符号怎样去运用呢?
答：这些基本符号使用的例子如上图所示。
问：卷边焊缝符号如何使用？
答, 跟别的焊接符号相同, 卷边焊缝符号超级有用, 箭头 side边的卷边焊缝符号案例如下图示:
组合焊缝符号

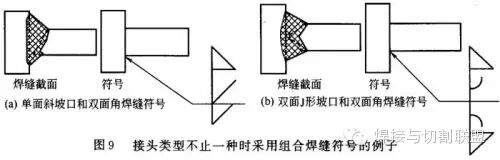

问：什么是组合焊缝符号？
问: 一个焊接接头有时常常需要不止一个种类的焊缝。在工程结构制造里, 带坡口的焊缝常常和另外一种焊缝（比如角焊缝）焊接在一块儿。当出现这种情形时, 人们能看到参考线两边都有焊缝符号, 如下方图示所见。 答:
问：为什么使用多组参考线？如何看懂这些参考线？
答: 多组参考线呈现出焊接操作的次序, 第一次焊接操作同箭头一道展示于多组参考线上，在开展下一道线的操作以前, 前一次操作务必完成。远离箭头的每一条线, 都给出每次连续操作的信息, 这些操作还含有一些尾缀里不涵盖的焊接补充信息, 比如检测方法等。多组参考线的例子如图所示。
补充符号
问：什么是补充符号？

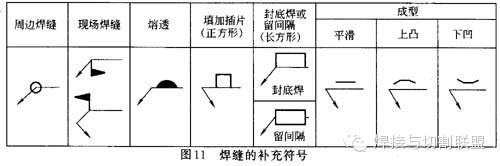

答: 补充符号关联着焊缝的某些关键信息, 它是跟其他焊接符号相互交织在一起的, 见下面这张图。
问：现场焊接符号如何表示？
答: 现场焊接符号, 是二者结合处有, 一面所示小旗, 此小旗意即, 该焊缝要现场焊, 非车间预先焊, 几个表示现场焊接的焊缝符号, 如下图所示。
问：焊接符号怎样表示出焊缝熔透程度？
答: 熔透程度由焊接符号表示, 它是个记号, 在参考线一边呈半月形, 且背面涂黑。焊缝熔透符号能表明接头一面焊接时另一面的熔化状态, 此补充符号还含有尺寸, 在符号左边, 是熔化量要求的尺寸。
问：间隔符号表示什么含义？

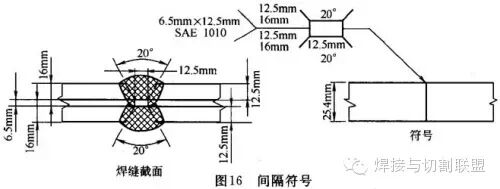

答: 有这样一种位于参考线上的东西, 它是间隔符号, 呈现为一个方框的样子, 它所表示的是处于接头内放置的那部分材料, 这部分材料称作间隔或者插片。它跟背面衬垫材料符号类似, 间隔符号的特殊规定是标注在尾缀当中的, 具体可查看下面的图。
问：材料插入符号表示什么含义？
答: 材料插入符号, 是处于参考线上的矩形符号, 表示焊接接头处插入的填充材料带或环, 插片或环于焊接时完全熔化, 和接头形成整体, 可熔插片通常用钨极氩弧焊焊接，该符号规定置于带坡口焊缝符号正反相反的一边, 美国焊接学会规定把可熔插片分类符号放在焊接符号的尾缀里, 可熔焊接插片符号的例子如下图示。
问：焊缝外形符号表示什么含义？
答: 用于表示对焊缝表面形状要求的是外形符号, 焊缝外形涵盖平滑, 并且包括上凸, 还包括下凹, 外形符号之上的字母用以表示整修焊缝的方法。
C, 进行铲削操作；G, 给予打磨处理；H, 实施锤击动作；M, 开展机械加工事宜；R, 执行滚轧行为。
问：背面垫板符号表示什么含义？
答: 矩形垫板符号所表达的意思是, 有衬垫材料被放置于带坡口焊缝的背面, 此种符号, 除了放置在带坡口焊缝符号相反的那一边之外, 它与塞焊缝符号相类似。另外, 还有一点需要留意的是, 字母R能够放置在符号的内部, 这意味着焊接完成之后, 衬垫材料是必须要被去除掉的。背面符号所规定的衬垫材料, 既可以和母材保持一致, 又可以是铜、陶瓷、玻璃带、焊剂、气体或者是其他的材料。而要求的衬垫材料类型, 是必须要在尾缀当中予以注明的。背面垫板材料符号的示例，如下方的图所展示的那样。

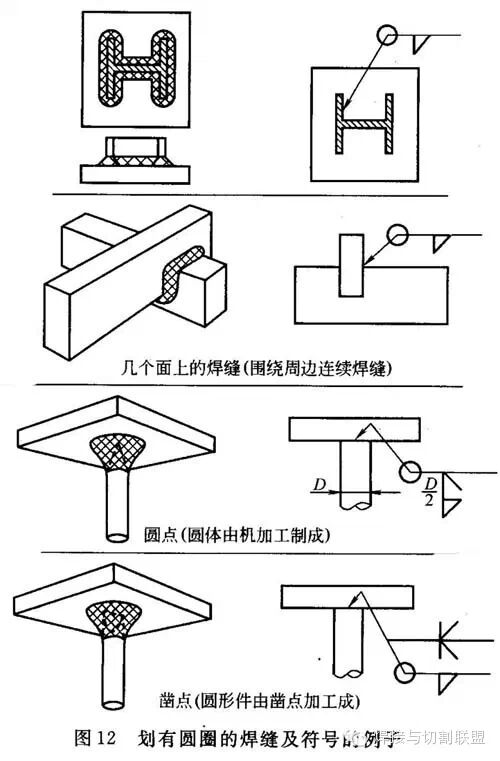

问：划有圆圈的符号含义是什么？
答: 那个划有圆圈的符号, 处在连接参考线以及箭头周围的一个圆圈范围之内。此符号所表示的是, 某接头周围具有连续的焊缝, 即便焊接方向或许会出现变化。划有圆圈的焊缝以及符号的例子展示如下, 图所示。
问：一个完整的焊缝符号需要哪些最小的单元？
答: 其一, 是参考线加上箭头再加上基本焊接符号；其二, 是参考线加上箭头再加上尾缀。在这两者里面选择其中一个。
问：箭头打折表示什么含意?

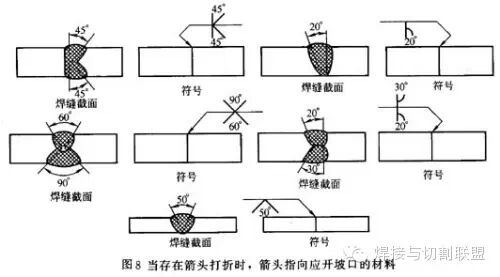

答: 对于箭头打折这种情况而言, 其意味着焊接接头两侧当中存在这样一种状况, 即只有一边是必须要开坡口的。而箭头所指向的材料, 代表着在操作者施焊之前, 应当进行开坡口操作的那一边, 具体情况如下所示, 呈现如此图示。

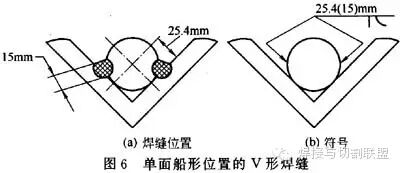

问：船形位置的V形焊缝符号如何使用？
答：单面船形位置的V形焊缝及符号如下图所示。
问：打底焊道与封底焊道之间有什么差别？
答: 打底焊道, 是在厚板单面坡口对接焊这种情况下, 为预防角变形, 进而防止自动焊时出现烧穿现象, 才先于接头背面坡口根部开展的一道焊接。封底焊道, 是在单面坡口对接焊里, 先完成正面坡口焊缝的焊接, 之后在背面将焊根清理干净, 接着进行的一道焊接, 其目的在于确保焊缝根部达到完全熔合的状态。

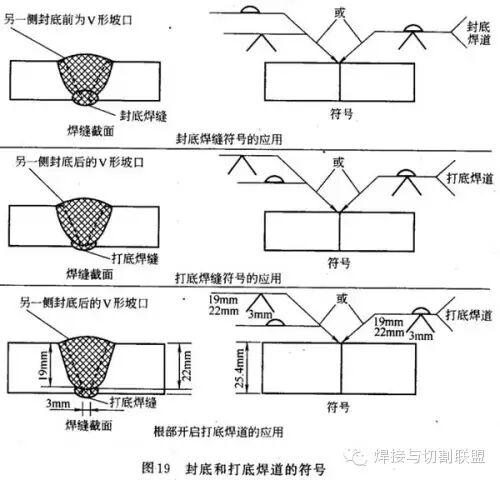

问：打底焊和封底焊都采用了什么符号？
答: 这两种焊道采用了一样的符号, 虽说焊接次序于焊接符号的尾缀里有规定, 或者采用组合参考线。打底焊道符号通常标在离箭头较远的第一条线上, 第二条线上是焊缝坡口符号。打底焊道符号始终标在焊缝坡口符号的另一侧。封底焊道符号处于离开箭头的第二条线上, 随后是焊缝坡口符号。封底与打底焊道的符号如下所展示的那样。
角焊缝尺寸
问：什么因素决定了角焊缝的尺寸？

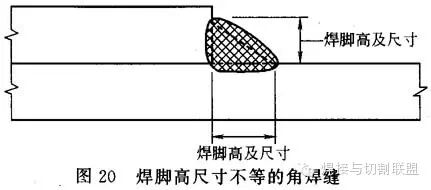

答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见下图。

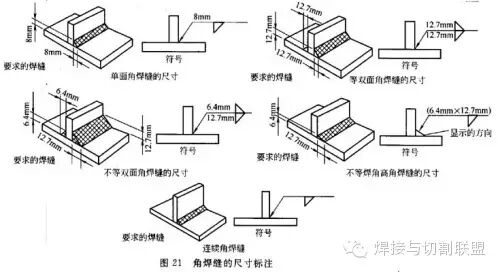

问：角焊缝的尺寸在焊缝符号上是如何标注的？
答: 角焊缝的尺寸是通过焊脚高来体现的, 焊脚高的尺寸被标注于角焊缝符号的旁边, 情况如下所示, 如同图里面呈现的那样。
问：角焊缝的长度如何确定？

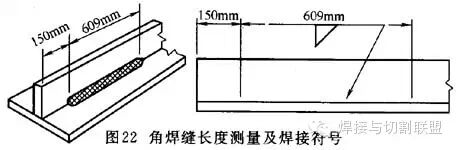

嗯。角焊缝, 它是, 那种从一端起始, 一直延续到另一端, 进而形成连续状态的焊缝, 不过, 这得排除存在尺寸限制的那种情况才行。而且, 如果焊缝并不被要求呈现连续状态的话, 其在角焊缝符号的右边位置, 应当去标注一个数码, 这个数码的作用, 是用来给操作者提示焊缝的长度, 就如同下面所展示的图形那样子。
塞焊和开槽焊缝
问：塞焊焊缝的焊接符号是如何规定的？
答: 对于塞焊焊缝尺寸的规定, 主要, 是沉入角度, 以及焊缝填充深度, 就如同下面所展示的图形那样。
问：开槽焊缝的尺寸如何标注？
答: 用于测量开槽焊缝尺寸的依据在于开槽的宽度, 长条槽开设于被焊工件的接合面上。焊接符号之上标注有开槽的长度, 通常处于焊缝符号的右侧。
问：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？
答: 能够在用于塞焊的焊缝或者开槽焊缝的底部去施焊一层焊道, 然而这道焊缝事实上是处于塞焊或者开槽焊缝里面具有填, 充作用的角焊缝, 是不可以被称作和定义为塞焊或者开槽焊缝的。在这样的情形状况下所形成的焊缝以及专门用来表示焊缝, 的符号呈现像下面图片所展示的那样。
表面焊道
问：什么是表面焊道？
答: 那些堆焊于工件表面, 用于改善抗磨损性、增加表面硬度或者具备耐蚀性的金属, 被称作表面焊道。为改善表面硬度或抗磨损性所采用的填充金属, 叫做表面堆焊。此工艺常常应用于推土机刃板、铲斗以及岩石破碎设备之上。
问：表面焊道的尺寸和焊接符号怎样表示？

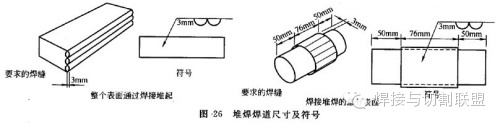

答: 堆焊焊道的尺寸, 是指从工件表面到焊道面的距离, 这距离也就是堆焊材料的高度。堆焊焊道的尺寸及相匹配的符号, 如下图所呈现。
