一个焊接接头或者钎焊接头完整的信息, 是以标准图示的形式以及缩写代码标示出来的焊接符号, 像接头的位置, 怎样制备以及怎样检测等。焊接符号完整的代码体系, 在美国焊接学会也就是AWS最新版本的《焊接、钎焊与无损检验的标准符号》即ANSI/AWS A2.4规程里有详细说明。焊接符号包含诸多信息, 并且十分复杂, 实际生产当中大部分的焊接设计人员仅仅使用了其中很少的一部分。
小编费劲地在网上将众多信息搜罗起来, 把工作里平常会见到的焊接符号予以整理, 还把一些需要留意的事项加以收纳, 期望能给我们那些搞焊接的同仁带来有益之处并有所帮助。
符号中的信息和单元
问：焊接符号能够提供什么信息？
答: 焊接符号可提供这些信息, 接头类型, 焊缝坡口形状, 焊缝类型, 焊接方法, 规程或程序, 焊缝位置, 质量要求, 焊缝次序, 焊缝尺寸, 最终的焊缝轮廓, 工艺要求等。
问：焊接符号由哪些单元组成？
答: 一个焊接符号所包含的单元有这些。有参考线, 有箭头, 还有基本焊接符号, 包括尺寸, 以及其他数据，有补充符号, 也有完成符号, 有尾缀, 还有规程, 涵盖焊接方法, 或者是其他。
参考线和箭头
问：参考线是什么？
答: 参考线乃是构成一个焊接符号的根基所在, 它是由处于水平位置的划线所组成的。参考线是必然要画在紧密相邻于正要表示出的焊接接头符号的旁边之处的。每一个焊接符号单元都一定得依据符号标准放置位于那条参考线周围某一个恰当适宜的位置上面。水平参考线以及焊接符号单元的位置是如同下图所展示的那样。
问：焊接符号中各单元的标准位置是如何安排的？
答: 呈现于图1的, 乃是一条参考线, 围绕着这条参考线, 能够放置一些别的单元标记。各类定位焊缝的部分信息, 由典型焊接符号展示出来, 具体涵盖如下:
（1）仅仅用于特别的焊缝的尾缀T, 举例来说, 像是诸如焊接方法修改、焊条转变等情况, 在图纸之上能够有详尽参考阐释。要是不存在参考价值亦或是不需要规范, 尾缀是能够省略的。
（2）焊缝类型决定了参考线上的S 记号S, 比如坡口焊缝的熔深, 填角焊缝的尺寸, 塞焊或开槽焊缝的尺寸, 点焊或凸焊焊缝的剪切强度等, 而这个记号通常处在焊缝符号的左边。标点符号的地方可根据原文的标点符号来确定, 这里由于原句标点不明确, 仅为示例, 实际应按原句标点准确处理。
（3）处于此处的这个记号E, 它所代表的是一种东西, 这种东西是开坡口焊缝的有效尺寸, 它还被称作是焊缝尺寸或焊脚高。有效尺寸的尺度是标在圆括号内的情况, 不管箭头指向的是何处的状况, 此尺寸以及坡口一直都是处于参考线那边焊缝符号左边的情形。
（4）对于对接接头而言, R代表着形成所需形状的焊缝数之间的空间, 它是敞开的根部, 若为塞焊或开槽焊缝, R表示填充深度, 此记号摆放于焊缝符号的中间位置。
（5）A, 于此处所代表的是对接接头的坡口角度, 也就是倾斜角, 并且其中还涵盖了塞焊焊缝的沉入角度。
（6）横在F与A之间呈现出水平状态的这一短线——, 于此处是用来代表已经完成的焊缝外形样子的。
（7）F, 于此处所表达的乃是获取所需焊缝外形的方式, 而焊缝外形能够借由下述这些方法予以获取, 即打磨（G）, 还有机械加工（M）, 以及铲削（C）, 再者锤击（H）, 另外滚轧（R）, 又或者是其他（U）。
（8）在这儿, L所代表的是焊缝长度, 此长度的标志始终处在焊缝符号的右侧, 不管箭头处于什么地方, 该位置一直保持不变。
（9）P , 于此处所表之意为, 当焊接出现中断这种情况的时候, 焊缝的中心线同中心线之间的那间距。
（10）（N）, 于此处而言, 其代表的是, 点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所需要的那一定数量。
问：箭头一般放置在哪里？
答: 箭头线处在参考线的一端或者另一端, 于焊接接头的箭头线那一侧存在一个箭头, 此箭头能够朝向任何方位, 朝上、朝下或者朝前、朝后。甚至一个焊接符号能够拥有多个箭头。
问：箭头符号告诉人们些什么信息？

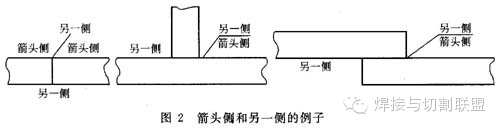

答: 和箭头有关的符号放置在, 参考线各自接头一边的上面, 或者下面。参考线的术语“箭头侧”, 意思是箭头指向焊缝接头的一侧。处在参考线箭头侧的符号，指的是接头的箭头侧。处于参考线另一侧的符号, 意味着接头的另一侧。当从图纸的底部去观看时, 箭头侧始终是更靠近观看者。箭头侧和另一侧的例子, 可见下图。
基本符号

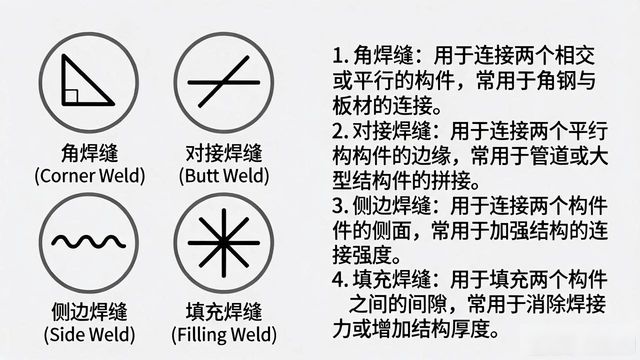

问：什么是基本的焊接符号？

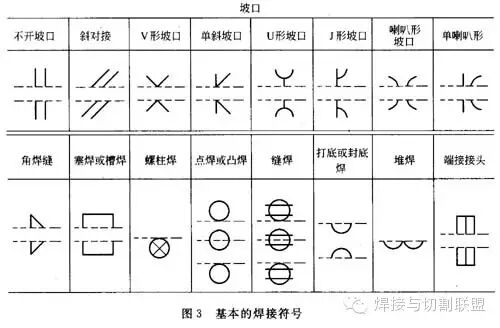

答：基本的焊接符号如下图所示。
问: 已经对箭头侧以及另一侧做了定义, 可是要如何将焊接符号放置于参考线上呢?
答: 与焊缝箭头一侧相关的参考线, 其上方和下方焊接符号的位置, 与焊缝另一侧相关情形下参考线上下焊接符号的位置, 如下图示。
特别需要留意的是, 要是被焊接的接头仅仅焊接其中一面, 那么这种类型的接头仅仅需要一个焊接符号就行, 将其放置在跟接头施焊那一侧相对应的参考线的一侧。

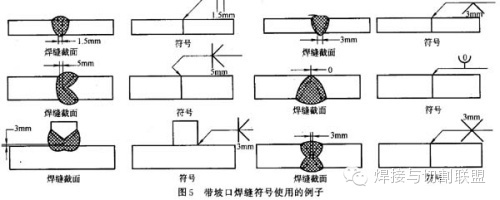

晓得基本的焊缝符号, 明白箭头的意义, 然而这些基本符号该如何去运用?
答：这些基本符号使用的例子如上图所示。
问：卷边焊缝符号如何使用？
答: 跟别的焊接符号相同, 卷边焊缝符号特别有用, 箭头侧的卷边焊缝符号的示例如下方所展示的那种状况。
组合焊缝符号
问：什么是组合焊缝符号？

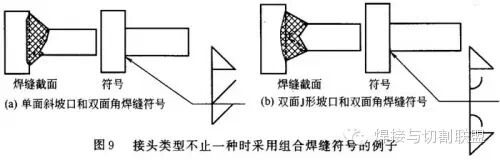

答: 有时, 一个焊接接头常常需要不止一种类型的焊缝, 在工程结构制造里, 带坡口的焊缝常常会和如角焊缝这样另一种焊缝焊接到一起, 当出现这种状况时，人们可以看到参考线两边都有焊缝符号, 就如同下面所展示的图那样。
问：为什么使用多组参考线？如何看懂这些参考线？
①答: 多组参考线呈现出焊接操作次序。②第一次焊接操作与那箭头相伴显示于多组参考线上。③于进行下一道线上操作之前, 前一次操作务必得完成。④远离箭头的每一条线都给出每次连续操作之信息。⑤这些操作还把一些尾缀中不涵盖的焊接补充信息给包含, 像检测方法之类的。⑥多组参考线的例子如下方图所示。
补充符号
问：什么是补充符号？

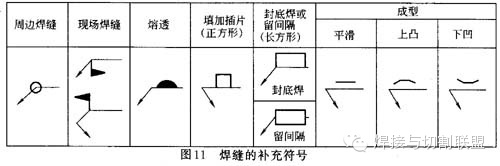

答: 补充符号关联着焊缝相关的某些关键的不可忽视的信息, 它乃是跟剩下的其他焊接符号融合在一起的, 呈现的情况可见于下方的图示。
问：现场焊接符号如何表示？
答: 现场焊接符号, 是处于箭头跟参考线相交接位置的那一面小旗, 此小旗意味着该焊缝得在现场予以焊接, 并非早在车间中就提前焊接妥当, 呈现给大家几个表示现场焊接的焊缝符号, 就如同下面所展示的图片这样。
问：焊接符号怎样表示出焊缝熔透程度？
答: 熔透程度由焊接符号表示, 那是一个记号, 其背面被涂黑, 在参考线的一侧呈现为半月形。焊缝熔透符号展现的是接头一面在进行焊接操作之际另一面的熔化状况 , 这个补充符号还涵盖着一些内容 , 具体是在符号的左边有着熔化量要求的尺寸。
问：间隔符号表示什么含义？

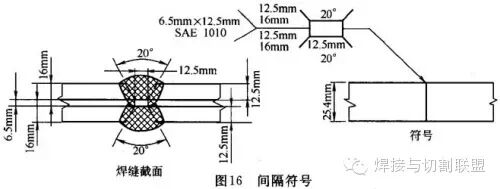

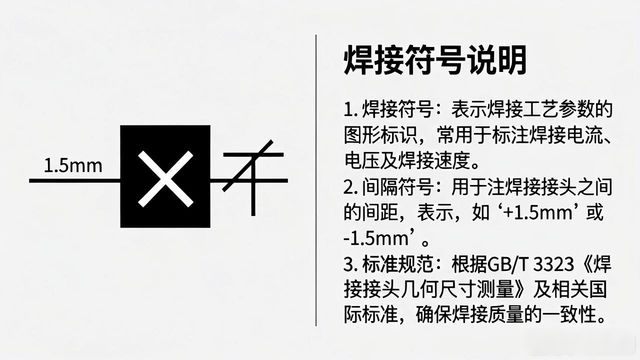

答: 处于参考线上的间隔符号, 是一个方框, 它表示放置在接头内的材料, 被称作间隔或插片。如同背面衬垫材料符号那般, 间隔符号有着特殊规定标注在尾缀当中, 见下图。
问：材料插入符号表示什么含义？
答: 存在一个位于参考线上的矩形符号为材料插入符号, 该符号所表示的是于焊接接头处插入的填充材料带抑或是环, 插片或者环在焊接期间会完全熔化, 进而与接头成为一体, 可熔插片通常是运用钨极氩弧焊来实施焊接, 并且该符号被规定放置在与带坡口焊缝符号相反的那一边, 美国焊接学会也就是 AWS 将可熔插片分类符号规定放置在焊接符号的尾缀之中, 可熔焊接插片符号的例子如下方所展示的图那样。
问：焊缝外形符号表示什么含义？
答: 表示对焊缝表面形状要求的是外形符号, 焊缝外形含有平滑、上凸、下凹这几种情况, 外形符号之上的字母标明整修焊缝的方法。
进行铲削操作, 开展打磨行动, 实施锤击举动, 开展机械加工行为, 进行滚轧动作。
问：背面垫板符号表示什么含义？
答: 矩形垫板符号表明、有衬垫材料置于带坡口焊缝的背面, 此符号、除放置在带坡口焊缝符号的相反一侧之外、与塞焊缝符号相像。另外、还有一点需留意, 字母R能够放置在符号里面、意味着焊接之后衬垫材料得被除掉。背面符号所规定的衬垫材料、能够和母材相同, 亦可是铜、陶瓷、玻璃带、焊剂、气体或者其他材料。所需的衬垫材料类型、必须在尾缀中标明。背面垫板材料符号的示例、如下图所示。
问：划有圆圈的符号含义是什么？

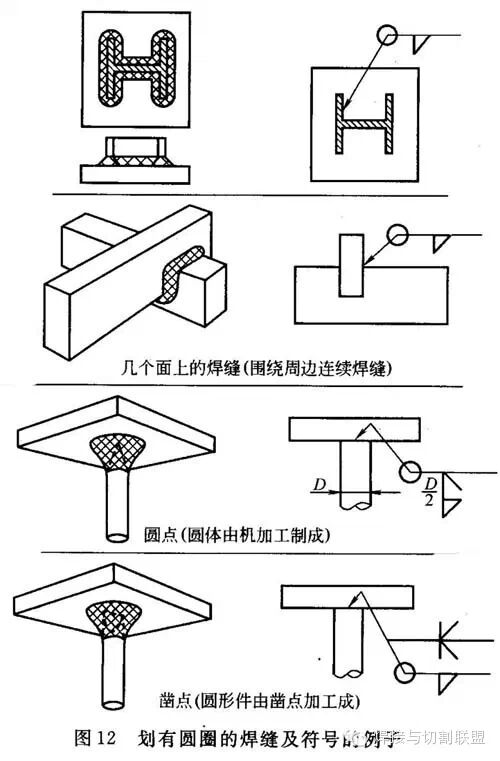

答: 处于连接参考线与箭头周遭的一个圆圈之内, 存在着划有圆圈的符号。此符号所表征的是, 某接头周围呈现为连续的焊缝, 哪怕焊接方向或许会产生变化。划有圆圈的焊缝以及符号的实例给出如下图示。
问：一个完整的焊缝符号需要哪些最小的单元？
答: 其一, 是参考线加上箭头再加上基本焊接符号；其二, 为参考线加上箭头再加上尾缀。在这两者之中选择其中一个。
问：箭头打折表示什么含意?

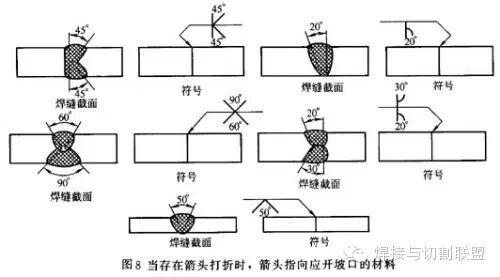

答: 箭头呈现打折状况, 这表意的是焊接接头两侧之中, 仅有一边是必定要开坡口的, 箭头所指向情况中的材料, 乃是操作者在施焊之前应该去开坡口的那一边, 呈现的形态就似下面这幅图所展示的那般。

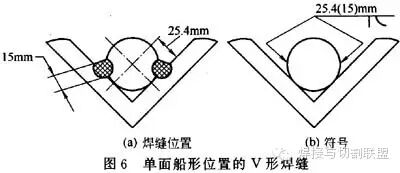

问：船形位置的V形焊缝符号如何使用？
答：单面船形位置的V形焊缝及符号如下图所示。
问：打底焊道与封底焊道之间有什么差别？
先来说打底焊道, 它存在于厚板单面坡口对接焊的情况之下, 其产生有着特定目的, 其一为防止角变形状况出现, 其二是要避免自动焊过程中烧穿现象的发生, 基于这样的缘由, 它是先于接头背光面坡口根部开展的一道焊接操作。再看封底焊道, 它处于单面坡口对接焊的范畴之内, 先是完成了正面坡口焊缝焊接工作, 之后再于背面将焊根进行清理, 清理完毕后才开展的一道焊接作业, 这么做的终极目标是要在确保焊缝根部达成完全熔合的状态。
问：打底焊和封底焊都采用了什么符号？

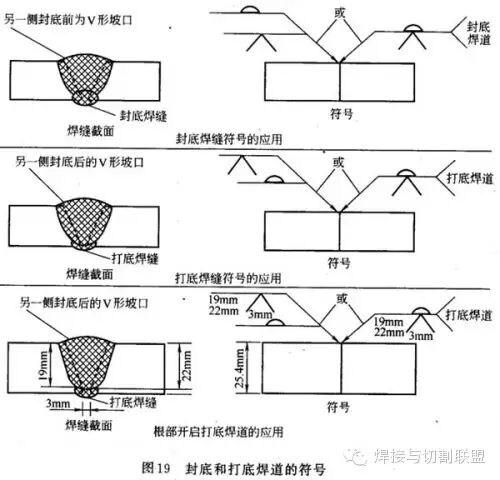

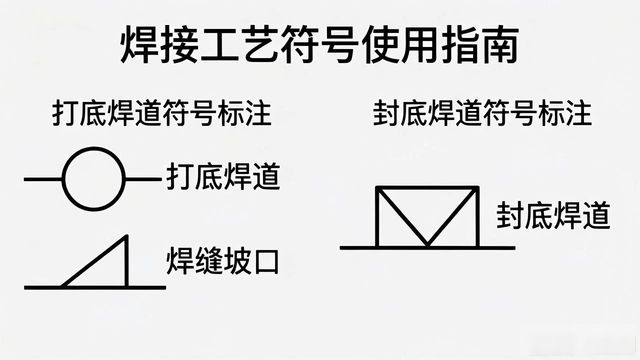

答: 这两种焊道运用了同样的符号, 在焊接符号的尾缀里对焊接次序有规定, 或者采用组合参考线。打底焊道符号通常标在离箭头较远的第一条线上, 第二条线上是焊缝坡口符号。打底焊道符号一直标在焊缝坡口符号的另一侧。封底焊道符号处在离开箭头的第二条线上, 随后是焊缝坡口符号。封底和打底焊道的符号情形如下图示。
角焊缝尺寸
问：什么因素决定了角焊缝的尺寸？

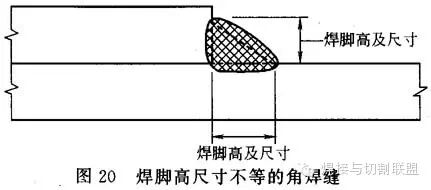

答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见下图。
问：角焊缝的尺寸在焊缝符号上是如何标注的？

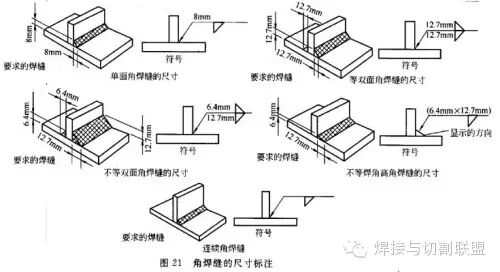

答, 角焊缝尺寸是以焊脚高来表示的, 焊脚高尺寸被标注于角焊缝符号的旁边, 情况如下所示图。
问：角焊缝的长度如何确定？

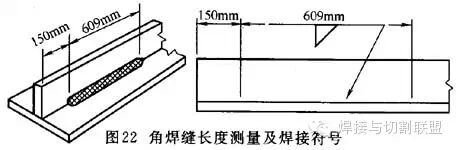

答: 角焊缝乃是一条自一端延续至另一端不间断的焊缝, 除非存在尺寸方面的限定。倘若焊缝并无连续的要求, 于角焊缝符号右侧应当标注一个数码, 用以提示操作者焊缝的长度, 情形如下所示。
塞焊和开槽焊缝
问：塞焊焊缝的焊接符号是如何规定的？
答: 对于塞焊焊缝尺寸作出规定, 主要侧重沉入角度, 以及焊缝填充深度, 像接下来所展示的图形那样。
问：开槽焊缝的尺寸如何标注？
答案是, 用于测量开槽焊缝尺寸的依据是那开槽的宽度, 长条形状的槽是在被焊工件的接合面上所开设的。在焊接符号之上标记有开槽的长度, 通常是处于焊缝符号的右侧位置。
问：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？
答: 能够于塞焊焊缝的底部, 或者开槽焊缝的底部, 进行一层焊道的施焊, 然而, 这一焊道实际上是处于塞焊当中的角焊缝, 或者是开槽焊缝当中的角焊缝, 它不能够被称作是塞焊, 也不能被称作是开槽焊缝。在这样的情形之下, 所形成的焊缝以及相应的符号, 呈现状况如下图所示。
表面焊道
问：什么是表面焊道？
答: 那些堆焊于工件表面, 旨在改善抗磨损性、增添表面硬度或者具备耐蚀性的金属, 被称作表面焊道。因改善表面硬度抑或抗磨损性而选取的填充金属, 叫做表面堆焊。此项工艺常常应用于推土机刃板、铲斗以及岩石破碎设备之上。
问：表面焊道的尺寸和焊接符号怎样表示？

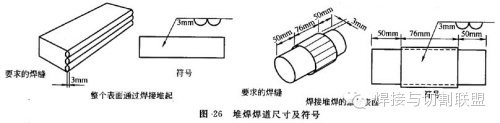

答: 堆焊焊道的尺寸, 是关乎从工件表面起始, 直至焊道面的范畴, 这范畴也就是堆焊材料的高度。堆焊焊道尺寸以及其符号, 呈现状况如下方图示。
