1、新版本的焊接、钎焊以及无损检验的标准符号, 在（ANSI/A WS A2、4）规程里有详细的说明, 而焊接标注大全里的焊接符号, 是以标准图示的形式以及缩写代码, 标示出一个焊接接头或者钎焊接头完整的信息, 包括接头的位置，以及如何制备和如何检测等, 焊接符号完整的代码体系在美国焊接学会, 焊接符号包含诸多信息, 且相当复杂, 在实际生产中, 大多数的焊接设计人员只是使用了其中很少的一部分。符号里包含着信息跟单元问题1: 焊接符号究竟能够给出什么样的信息呢?回答是:焊接符号能够给出像下面这样的信息。接头的类型, 焊缝坡口当时呈现的形状, 焊缝自身的类型, 焊接所采用的方法, 规程或者程序方面的情况, 焊缝所处的位置, 质量方面提出的要求, 焊缝的先后顺序, 焊缝的尺寸大小, 最终呈现出来的焊缝轮廓形态啊, 工艺方面提出的要求等等。问题2:焊接符号是由哪些单元组合而成的回答是:一个焊。
2、接符号能够涵盖如下单元, 参考线, 箭头, 基本焊接符号, 尺寸以及其他数据, 补充符号, 完成符号, 尾缀, 规程, 焊接方法或者其他。参考线与箭头, 问题3: 参考线是什么? 答: 参考线是形成一个焊接符号的基础结构, 由处于水平位置的划线组建而得。参考线必须绘制在紧挨着所要呈现的焊接接头符号的旁边位置。每单个的焊接符号单元都一定要依据符号标准放置在参考线周围的一个恰当合适的位置之处。水平参考线以及焊接符号单元的位置如同图1所展示的那样。阳1«擡符号单死的位«问题4: 焊接符号之中各单元的标准位置究竟是怎样进行安排的, 答: 图1所展示的是一条参考线, 一些其他的单元标记能够放置在参考线的周边。典型焊接符号呈现出各种定位焊缝的一些信息, 包含如下。尾缀T仅仅使用。
3、对于特殊的焊缝, 比如焊接方法发生改变、焊条出现改变等情况, 在图纸上能够有详细的参考说明。要是没有参考意义或者无须规范约束, 尾缀就能够省略。参考线上的S记号S是由焊缝类型来决定的, 像有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等, 这个记号一般是处在焊缝符号的左边。记号E在此代表一个开坡口焊缝的有效尺寸, 也被称作焊缝尺寸或者焊脚高。将有效尺寸的尺度标于圆括号之内, 不管箭头指向何方, 此尺寸跟坡口始终处在参考线上焊缝符号的左侧。在这儿代表形成所需形状的焊缝数之间的空间, 对于对接接头而言是敞开的根部。要是是塞焊或开槽焊缝, R在此处代表填充深度。这个记号处于焊缝符号的中间位置。在此处代表对接。
4、接头所具有的坡口角度（也就是倾斜角）, 其中也涵盖了塞焊焊缝的沉入角度。A之间存在的水平短线一在这儿代表已完成的焊缝外形形状。这儿所表示的是获取所需焊缝外形的办法, 焊缝外形能够借助以下这些方法得以获取, 即打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。这儿表示的就是焊缝长度, 该长度标示始终是处在焊缝符号的右侧。不管箭头放置在哪个地方, 这个位置始终是保持不变的。P在这儿代表当焊接出现中断时焊缝的中心线与中心线之间的间距。（N）于此处指代点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所需求的数量。问题5: 箭头通常放置于何处? 答: 箭头线处在参考线的一端或者另一端, 在焊接接头 的箭头线一侧存在一个箭头, 这个箭头能够指向任何方向, 向上、向下亦或向。
5、向前、向后, 一个焊接符号居然可存在多个箭头, 问题是6:箭头符号能告知人们啥信息, 答曰: 同箭头联系的符号被放置于参考线各自接头一边的上方或者下方, 参考线的术语“箭头侧”所指的是箭头指向焊缝接头那一侧, 处于参考线箭头侧的该符号指的是接头的箭头侧, 处于参考线另一侧的这个符号指的是接头的另一侧, 当从图纸的底部去观看时, 箭头侧始终是更贴近观者, 箭头侧与另一侧的例子可查看图2。
6、7；酬垃辟或凸tt忖堆ff一, 卜_一7一, rzL””旦, 启- Q一1皿orm3, «本的符号问题8: 已经定义了箭头侧与另一侧, 可是怎样把焊接符号填放在参考线上呢? 答: 与焊缝箭头侧与另一侧有关得参考线上、下焊接符号得位置像图4所示那样。幵号Hz-gR峙, 粳用晦-Tl需值得注意得是, 要是被焊得接头只焊接一面, 像这种类型得接头只要一个焊接符号就行, 放置在与接头施焊侧相应得参考线得一侧。问题9: 了解了基本的焊缝符号以及箭头的意义, 然而这些基本符号怎样去使用呢, 答: 这些基本符号使用的例证如同图5所呈现的那样。问题11: 卷边焊缝符号怎样运用? 答: 和其他焊接符号相同, 卷边焊缝符号极其。
7、有作用, 箭头所测卷边焊缝符号的例子像图7那样展示, 更要求的焊蚁圈7箫鱼处的餐边, 是卷边焊缝符号的W子组合焊缝符号, 问题14是: 什么是组合焊缝符号? 回答: 一个焊接接头有时常常需要不止一种类型的焊缝, 在工程结构制造里, 带坡口的焊缝时常会跟另一种焊缝（比如角焊缝）一起焊接, 当出现这种状况的时候, 人们能够见到参考线两边都有焊缝符号, 如图9所示。
8、需注意, 前一回的操作注定要完结。远离箭头的每一条线, 都会给出每次接连操作的相关信息, 诸如检测方法之类。多组参考线所进行的操作, 还涵盖一些尾缀中未包含的焊接补充信息, 其示例如图10所示。第3机摊件第’ffllo多组齧*釵的例7补充符号问题16为: 什么是补充符号? 答案是: 互补符号关联至焊缝的某些关键信息, 是同其他焊接符号组合在一起的, 如图11。理码饶a平（ft上凸严一/tn 為L2U焊馥的扑充待号, 几个面上的焊缝, （甬绕周边连统焊躲Z2 D2VO圆点, （圆体由机加工制臧）凿点, （圆形件由凿点加工成）, 图L2划有圆圈的焊缝及符号的例子, 问题18 :现场焊接符号如何表示?答:现场焊接符号就是箭头与参考线结合处得一面小旗。这个小旗表。

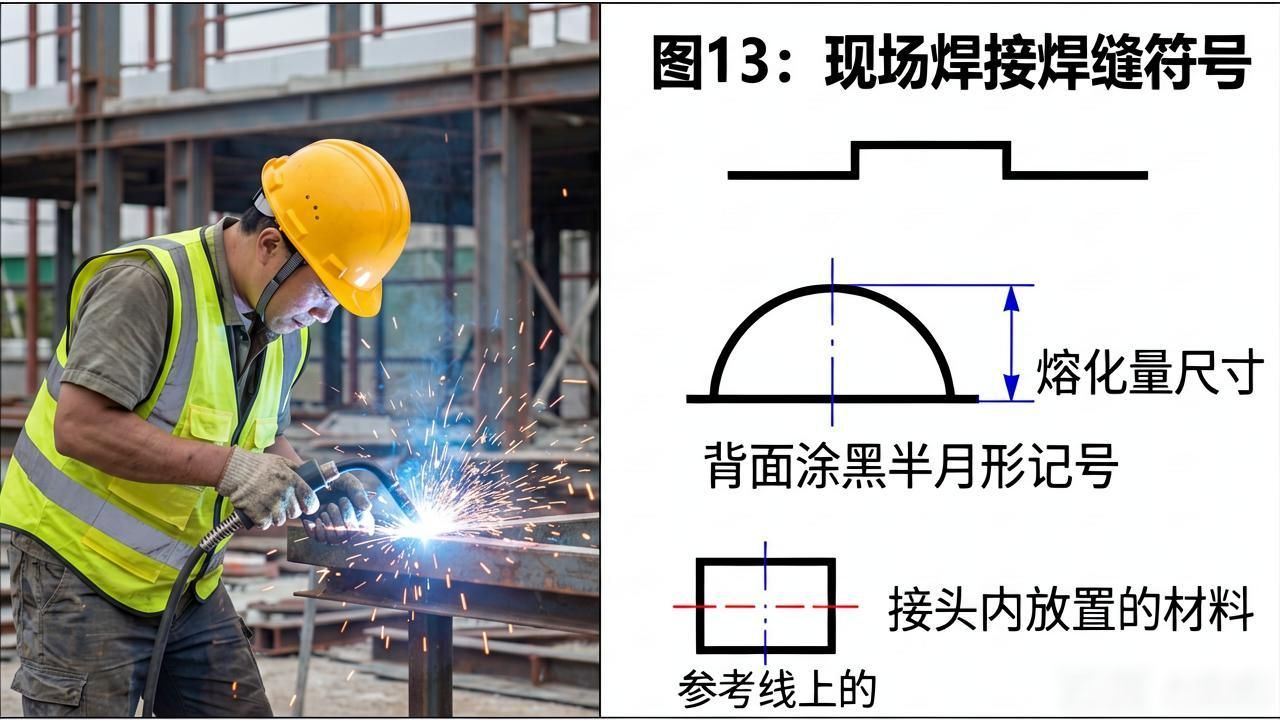

9、显示该焊缝需于现场开展焊接, 并非在车间里预先焊接好。表明现场焊接的几个焊缝符号如图13所示。问题19: 焊接符号怎样将焊缝熔透程度表示出来? 答: 焊接符号所表示的熔透程度是一个背面涂黑的记号（在参考线一侧呈半月形）, 这个补充符号还涵盖（在符号的左边）熔化量要求的尺寸。焊缝熔透符号表示在接头一面焊接时另一面的熔化状态, 如图14所示。如图ft 15所示的焊缝熔透符号的例子, 背丙慨S材科苻号的例子, 问题21是, 间隔符号表示什么含义? 1 6。它的 是, 位于参考线上的间隔符号, 其呈现为一个方框, 此方框表示在接头之内放置的材料, 这被称作间隔或是插片, 如同背面衬垫材料符号那样, 间隔符号的特殊规定标注在尾缀之中, 可见图E E。
10、仙g20烬嵯tt£、12 Smin b..imm X机曲皿牛t, 符号问题22: 材料插入符号所表示的含义是什么, 答: 材料插入符号是处在参考线上的一个矩形符号, 这个符号意味着在焊接接头处插入的填充材料带或者环。插片或环在焊接时完全熔化, 跟接头变为整体。可熔插片通常采用钨极氩弧焊来进行焊接。这个符号规定放置在与带坡口焊缝符号相反的那一边。美国焊接学会（AWS规定把可熔插片分类符号放置在焊接符号的尾缀当中。表示可熔焊接插片符号的例子, 如图1所示。有着3类插入的情况, 包含2类插入, 呈现于图17, 这是可熔焊接插片符号的例子。问题23是, 焊缝外形符号表示什么含义。答案是, 外形符号表示针对焊缝表面的形状。
11、符合要求, 焊缝外形存在平滑、上凸、下凹的情况, 外形符号上面的字母用以表示整修焊缝的方法, C代表铲削, G代表打磨, H代表锤击, M代表机械加工, R代表滚轧, 实际焊缝外形要求的相应符号如图18所示。问题20: 背面垫板符号表示何种含义, 这个符号除放置在有衬垫材料放置在带坡口焊缝的背面带坡口焊缝符号的相反一边之外, 与塞焊缝符号相似。再一个要留意的便是, 字母R能够置于符号当中, 意味着焊接完成之后衬垫材料是一定要被除掉的。反面符号所规定的衬垫材料能够跟母材一样, 也能够是铜、陶瓷、玻璃带、焊剂、气体或者其他材料。所要求的衬垫材料类型必须在尾缀里标明。背面垫板材料符号的示例如图15所示。问题17: 画有圆圈的符号含义是什么?
12、以下是改写内容: 这个符号用来表示某接答, 划有圆圈的符号处在连接参考线与箭头周围的一个圆圈之内, 头周围是连续的焊缝, 即便焊接方向有可能发生改变, 划有圆圈的焊缝以及符号的例子像图12展示的那样。问题13是一个完整的焊缝符号需要哪些最小的单元? 答是参考线加上箭头再加上基本焊接符号, 参考线加上箭头再加上尾缀, 二者任选其中一个。问题12是箭头打折表示什么含意, 答是箭头打折意味着焊接接头两侧只有一边必须开坡口。不知你提供的内容中存在较多乱码或不合逻辑的部分了, 我尽量在现有可理解内容基础上转换: 指向那材料的箭头, 此为操作者施焊前需开坡口的一边, 就像图示的图8那样。在分析焊耳ws存花泊头而箭头指向应开坡口材料时存在问题10: 船形位置的V形焊缝符号如何去用呢 的回答是: 单面船形位置的V形焊缝以及其符号如同图示的图6那般。这里的“號面to更S罚的”实在难以理解准确意思, 无法准确转换包含这部分的内容。

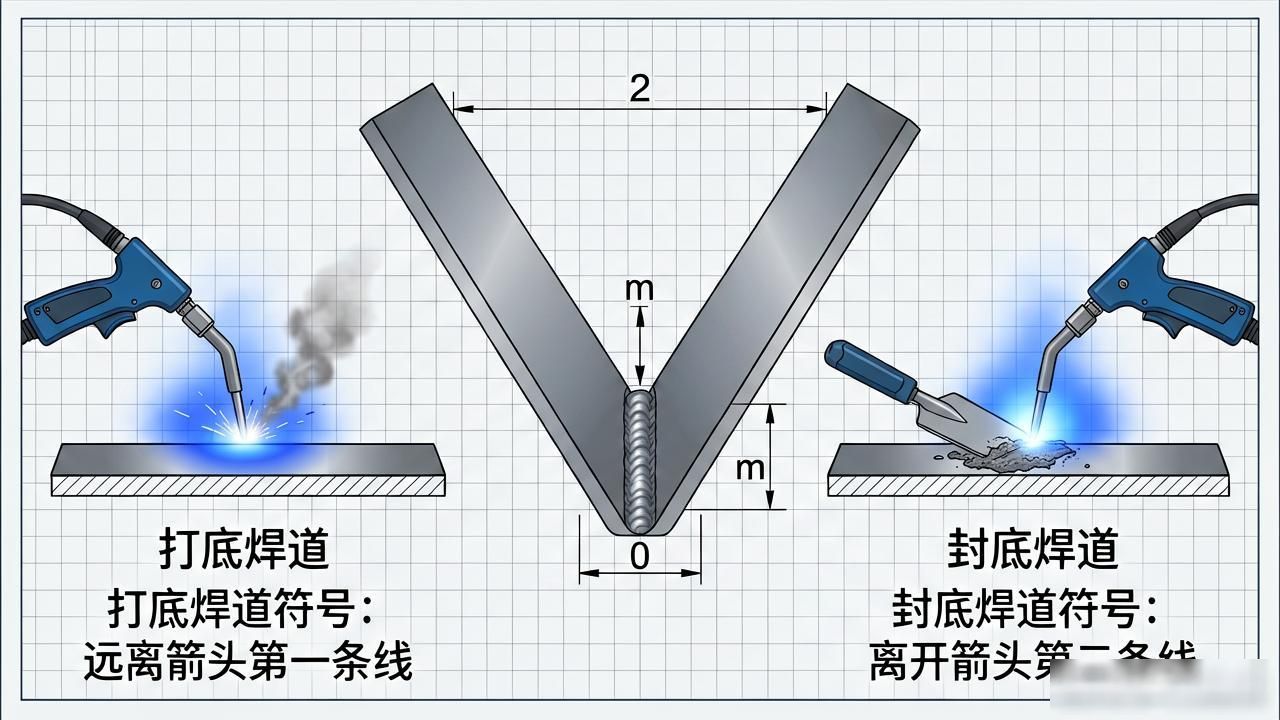

13、V形堺縫答: 打底焊道是这样的, 在厚板单面坡口对接焊的时候, 为了防止角变形, 或者为了防止自动焊时出现烧穿现象, 于是先在接头背面坡口根部进行一道焊接。封底焊道是如此, 在单面坡口对接焊当中, 先焊完正面坡口焊缝, 在背面将焊根铲清之后, 再进行一道焊接, 目的是保证焊缝根部能够完全熔合。焊缝坡口符号在第二条线上, 打底焊道符号一般标在远离箭头的第一条线上, 且打底焊道符号总是标在焊缝坡口符号的另一边, 关于打底焊道与封底焊道采用了什么符号的问题25, 答是这两种焊道采用了相同的符号, 但焊接次序在焊接符号的尾缀中有规定, 或者采用组合参考线, 封底焊道符号位于离开箭头的第二条线上, 接着是焊缝坡口符号, 封底与打底焊道的符号如图19所示。
14、底匍是那个为V空披口巧需朋履fi的W祚a7扌焊»跻道打底之后ar?勺的应用, 另一剧1|庭15的貯书墉口11 K5TW弊鑒E喇打联埠遼基, 1严1酸m(«疏WR打庭炸堇的师ffl图H, 封ffi和打底烬道有持号角焊缝尺寸, 问题26是, 什么因素决定了角焊缝得尺寸, 答是, 角焊缝尺寸由焊缝尺寸中最短得焊脚高来决定, 见图2 0。对于焊M高以及尺寸, 还有焊W高以及尺寸, 图20涉及焊脚离尺寸不一样的角焊缝问题27, 角焊缝的尺寸在焊缝符号上是怎样进行标注的呢, 回答是角焊缝尺寸用焊脚高来表示 , 焊脚高尺寸标注在角焊缝符号的旁边 , 就如同图21所示 , SnmiF蜩谭la的巴才2«上护«4Dz。
15、问句改写: 标有“I:F肿件On科丽埶盯龌不¥而«产*5用JIk?”指代啥不明确的啥, 关于角焊缝长度确定方式的问题2 8, 具体该怎么问? 答句改写: 角焊缝, 系从一端连绵至另一端无缝连接的焊缝, 当然存在尺寸限制的特殊情况除外。若焊缝并非要求呈连续状态, 那么在角焊缝符号对应的右边位置, 需标注一个数码, 借此向操作者示意清楚焊缝的长度, 此详情如图2 2所示。！那个角焊馨枚度测 a 以及焊接哥号塞焊与开槽焊缝的问题 29: 塞焊焊缝的焊接符号是怎样规定的? 回答是: 对于塞焊焊缝尺寸的规定主要是沉入角度以及焊缝填充深度, 就像图 24 所展示的那样的。那问题 30: 开槽焊缝的尺寸要怎么标注? 回答是: 开槽焊缝测量。
16、尺寸是需要依据开槽的宽度来确定的, 长条槽是开设在被焊工件的接合面上的, 焊接符号上标注了开槽的长度, 其一般处于焊缝符号的右侧。问题31: 在塞焊焊缝或者开槽焊缝的底部能不能施焊上去一层焊道? 在塞焊或开槽焊缝当中的角焊缝, 是不能被称作塞焊或开槽焊缝的。像这种情况下所形成的焊缝以及符号如同图25所示。Ar(a)表面焊道问题32: 什么是表面焊道? 答: 那些堆焊于工件表面, 用于改善抗磨损、增强表面硬度或者具备耐腐蚀性且常用于诸如推土机刃板、铲斗以及岩石破碎设备之上的金属, 就是所谓的表面焊道。为改善表面硬度或抗磨损性而采用的填充金属, 被称作表面堆焊。问题33: 表面焊道的尺寸是以怎样的方式与焊接符号进行表示的呢? 答: 堆焊焊道的尺寸乃是从零到从工件表面到焊道面的距离, 也就是堆焊材料的高度。存在堆焊焊道尺寸, 角焊缝尺寸秆号厂I问题2 6, 什么因素决定了角焊缝得尺寸, 图20显示焊脚高尺寸不等的角焊缝问题, 并存在问题2 7, 角焊缝的尺寸在焊缝符号上是怎样标注的, 如图2 1所示, 答案是角焊缝尺寸用焊脚高表示, 焊脚高尺寸标注在角焊缝符号的旁边, 同时存在问题2 8, 角焊缝得长度如何确定, 如果焊缝不要求是连续的, 在角焊缝, 角焊缝是一条从一端到另一端连续的焊缝, 除非有尺寸限制, 符号右边应标注一个数码, 提示操作者焊缝的长度, 答案指明如图22所示。图22L/ /r /)角焊縫长度a及烬接符号
