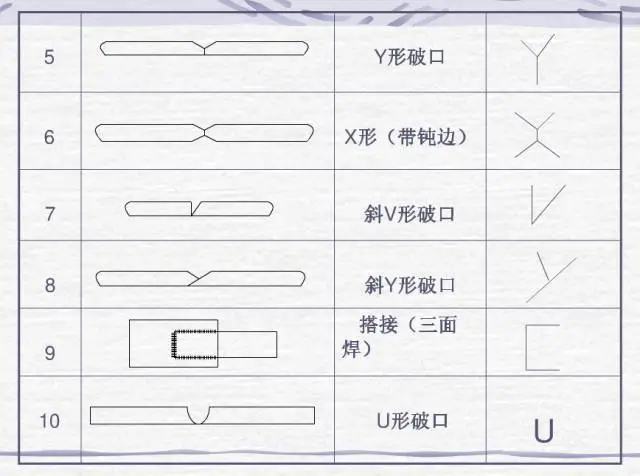

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样当中, 焊接方法依照国家标准 -85 的规定, 要用阿拉伯数字去表示, 标在指引线的尾部。平常使用的焊接方法代号见表 3 -9显现的那样。要是属于组合焊接方法, 能够用“/”来分开, 左边表明正面（或者盖面）的焊接方法, 右边表明背面（或者打底）焊接方法。举例来讲, V 形焊缝先是采用钨极氢弧焊去打底, 随后拿手工电弧焊来盖面, 那就表示成 141/111。
标注示例所呈现的焊缝符号以及焊接方法代号, 可见于图3-21。此图展现的是V形坡口对接焊缝, 其背面进行封底焊, 正面的焊缝其表面处于齐平状态, 焊接方法方面, 打底焊采用了手工钨极氮弧焊, 盖面焊和封底焊运用的是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
依据GB324一1988的《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般是属于建筑学科的, 属于建筑行业, 所以在钢结构焊接符号的标注当中常常伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。这两条基准线之中, 有一条是实线, 还有另一条是虚线, 并且它们的线型都是细线。
2、基准线的虚线所在位置, 能够画在基准线实线上面的一侧, 也能够画在基准线实线下面的一侧, 基准线通常情况下应该跟图样的标题栏保持平行, 只有在特殊的条件之下才会跟标题栏呈垂直状态。
3、若焊缝处于接头的箭头那一侧, 那么基本符号就标注在基准线的实线那边, 若焊缝处于接头的不是箭头的那一侧, 那么基本符号就标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线相对焊缝所处的位置, 一般而言并无特殊的要求, 然而, 在对单边形焊缝进行标注之时, 箭头线需要指向带有坡口一侧的那个工件。
6、线段, 与基准线重合, 用粗实线表示, 其是基本符号、补充符号与基准线相交或相切后形成的。
7、焊缝的基本符号, 是粗实线, 辅助符号, 同样属于粗实线, 补充符号（尾部符号除外）, 也都是粗实线, 尺寸数字, 原则上也是粗实线, 尾部符号, 为细实线, 尾部符号, 主要作标注焊接工艺、方法等内容之用。
8、于同一个图形之上, 当焊缝的形式以及断面尺寸和辅助要求全都相同之际, 能够仅仅挑选一处对焊缝的符号以及尺寸予以标注。并且还要加注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线的转折之处。
当处于同一图形之上时, 若存在数种相同焊缝, 那就能够把焊缝施行分类编号, 将其标注于尾部符号以内, 其中分类编号运用A、B、C等, 在同一类焊缝当中, 可挑选一处来标注代号。
9、应按图1-38方式标注熔透角焊缝的符号, 该符号是涂黑的圆圈, 画在引出线的转折处呀。
10、于焊接实腹钢梁之时, 针对其中形中较长的角焊缝, 像翼缘焊缝这般的, 能够不借助引出线去进行标注, 而是直接于角焊缝的旁边, 标注出焊缝尺寸值K。
11、若是在连接长度范围以内仅仅只是局部的区段存在焊缝的情况下, 那就按照图1-40进行标注, K所代表的是角焊缝的焊脚尺寸。
12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的同时, 于焊缝的地方添加中实线以此来表明可见焊缝, 亦或者加上栅线用来表示不可见焊缝。
13、有两个相互进行焊接的焊件 , 当它们是单面焊且带有双边不对称坡口焊缝的情况下 , 引出线的箭头会指向那个具有较大坡口的焊件。

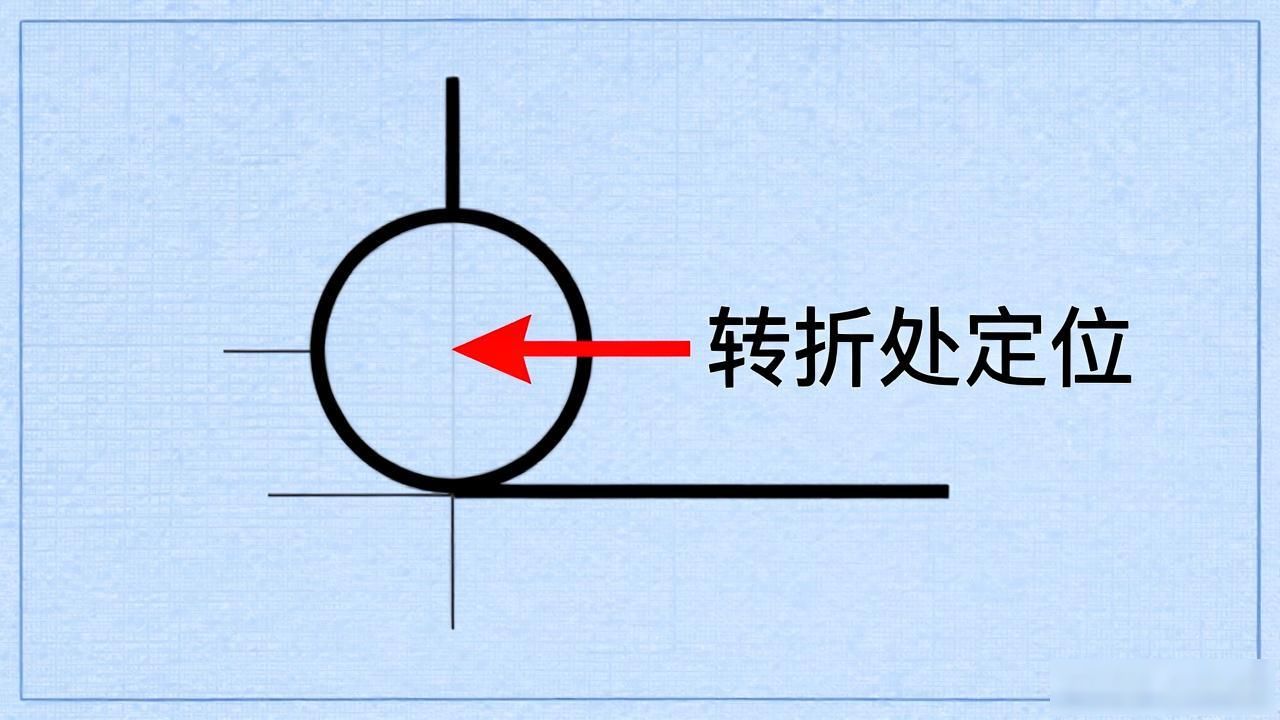

14、表示环绕工作件所存在于其周围的围焊缝这样的符号, 是采用圆圈来进行表示的, 此圆圈画在引出线出现转折的那个地方, 同时还要对其焊角尺寸K作出标注。
15、倘若存在三个或者超出三个数量的焊件彼此进行焊接, 那么其焊缝是不可以当作双面焊缝来予以标注的, 关于焊缝的符号以及尺寸是应当分别去进行标注的。
16、其焊件于施工现场开展焊接工作, 该焊件相应的焊缝必须标注“现场焊缝”符号, 现场焊缝符号是呈涂黑态势的三角形旗号, 此符号绘制于引出线的转折之处。
17、具有相互焊接关系的两个焊件, 在仅有一个焊件带有坡口的情况下（像单面V形这种情况）, 引出线的箭头所指向的是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
