焊缝标注实例
1、焊缝标注方法
图样上焊缝有两种表示方法，即符号法和图示法。
焊缝标注主要采用符号标注法, 在必要情形下允许辅助使用图示法。例如, 用连续或者断续的粗线去表示连续或者断续焊缝；在有需要的时候绘制焊缝局部剖视图或者放大图出来用以表示焊缝剖面形状；以细实线绘制焊前坡口形状等等。符号标注法是借助焊缝符号以及指引线以此表明焊缝形式的标注方法。
2、符号标注法的要素
在焊缝符号标注里, 存在着诸多要素, 其中, 焊缝基本符号与指引线共同构成了焊缝的基本要素, 这属于必须要标注的内容, 除了焊缝基本要素之外, 在有必要的时候, 还应当加注别的辅助要素, 像是辅助符号、补充符号、焊缝尺寸符号以及焊接工艺等内容。
3、焊缝符号及其标注

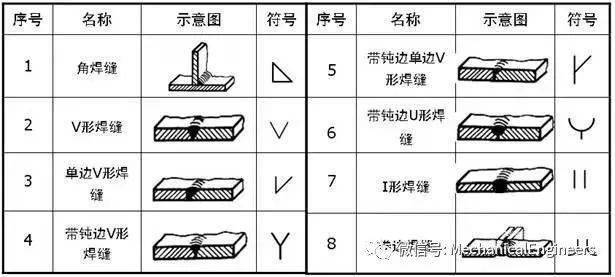

（1）焊缝基本符号, 是用来表示焊缝横断面形状的符号, 其数量共有13个, 具体可详见GB/324 – 88, 举例来说:
（2）焊缝表面形状特征由辅助符号表示, 当不需要确切说明焊缝表面形状时可不加注辅助符号, 辅助符号配置于基本符号固定位置, 辅助符号有3个。

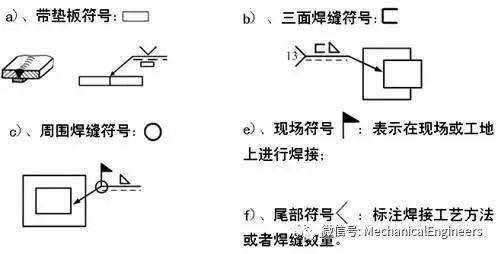

（3）为了补充说明焊缝的某些特征而采用的符号是补充符号, 这补充一共有5个。
（4）焊缝符号, 是为满足某些特殊情况而规定的特殊符号, 其数量共有4个。
4、指引线及其标注
指引线由箭头线和基准线组成。
（1）箭头线, 其箭头能够指向接头侧, 也能够指向非接头侧, 箭头线相对焊缝的位置, 通常没有特殊要求, 并且允许箭头线弯折一次。
（2）那被称作基准线的线, 这基准线里存在着两种, 既有实线基准线, 又有虚线基准线。其中的虚线基准线, 它能够被画在实线基准线的上方位置, 或者也能够被画在实线基准线的下方位置。而焊缝符号, 当它标注在实线基准线上的时候, 这意味着焊缝处于箭头所指的那一侧, 要是标注在虚线基准线上的话, 那就表明焊缝处于不是箭头所指的哪一侧, 即非箭头侧。当进行双面或者对称焊缝的标注时, 是可以不加上虚线的。
5、焊缝尺寸符号及其标注

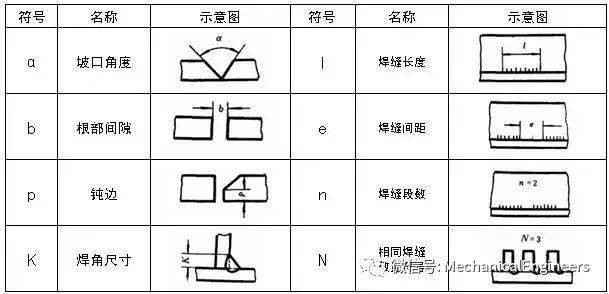

（1）当焊缝标注存在必要情形的时候, 是能够附带有着焊缝尺寸符号以及数据的。焊缝尺寸符号的数量总共是16个, 详细情况可见于GB/324 – 88, 举例来说:
（2）焊缝尺寸符号以及数据的标注原则是这样的（如图所示）, 焊缝横截面上的尺寸是标注在基本符号的左侧的, 长度方向的尺寸是标在右侧的, 坡口角度、坡口面角度、根部间隙等尺寸是标在基本符号的上侧或者下侧的, 相同焊缝数量的符号是标在尾部的。
基本符号右侧, 没有任何标注, 并且没有其他说明的状况下, 这意味着焊缝在工件的整个长度方面是连续的；基本符号左侧, 没有任何标注, 并且没有其他说明的时候, 表示对接焊缝要完全焊透。
6、焊接方法代号
7、焊接标注说明
（1）一般焊缝对于坡口尺寸的标注，仅标注基本符号, 而不标注坡口尺寸，其坡口尺寸是由工艺来决定的 ；有强度、气密性等要求的焊缝, 或者有受结构限定的特殊坡口, 这种情况下应标注坡口尺寸, 必要的时候要用图示法去绘制坡口结构图。
（2）对接焊缝, 其有效厚度 S 是依靠工艺来予以保证的, 焊完之后无法进行测量, 一般情况下是不会标注的。
（3）焊脚尺寸K呐, 其规格度数具体是这般的, 有3, 还有5, 另外有8, 再者是10, 然后是12, 跟着是14, 最后是20。
（4）如图所示为断续焊缝标注, 其中, 标示焊缝段数用的是n, 焊缝长度（不把弧坑算在内）所对应的标示是, 还有, 用于表示焊缝间距采用的是e。
