各类焊接图纸符号解读，助你轻松入门

对于刚开始接触的人而言, 面对焊接方面的图纸, 或许就好像在读一本如同天书般难懂的东西。为了助力大家能够更加好地去明白, 这篇文章将会详细地解析各种各样的焊接图纸符号。首先, 我们会去介绍基本坡口符号, 它可是焊接图纸里关键的元素当中的一个。

焊接图纸符号标注详解

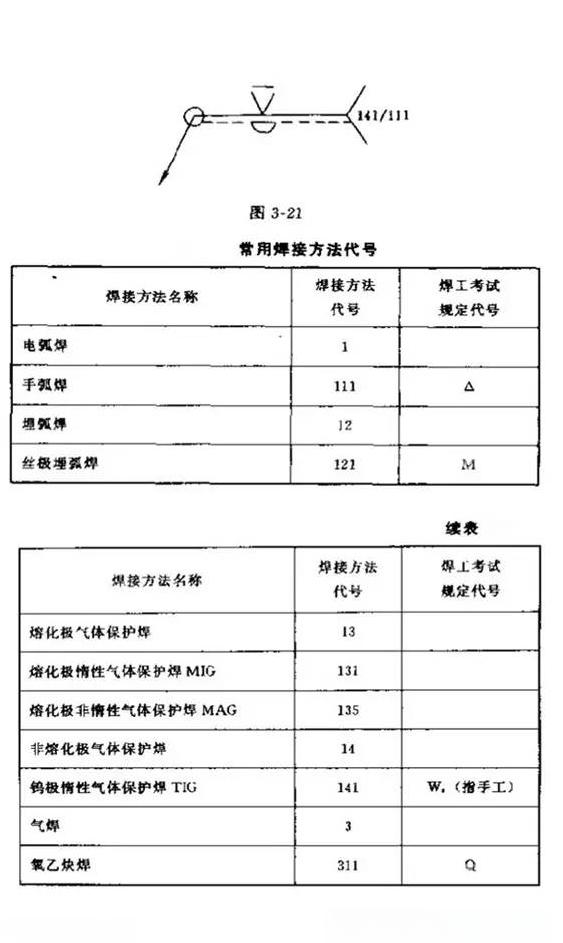

在焊接结构图样里边, 焊接方法的表示依照国家标准 -85, 运用阿拉伯数字予以标注, 一般放置在指引线的尾部。常用的焊接方法代号像表3 – 9所示那样。针对复杂的组合焊接方法, 能够用“/”加以分隔, 左侧涵义是正面 （或盖面）的焊接方式, 然而右侧代表的是背面（或打底）的焊接方式。举例来说, V形焊缝有可能一开始采用钨极氢弧焊来进行打底, 接着使用手工电弧焊来进行盖面, 它的标注方式是141/111。

此外, 焊缝符号以及焊接方法代号的标注方式也是极为关键的。图3 – 21呈现出一个V形坡口对接焊缝的实例, 其中焊口背面运用封底焊, 正面焊缝呈现表面齐平的状态。这个焊缝的打底焊选用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。借助这些详尽的标注, 读者便能更清楚地领会焊接图纸里的每一处细节。

钢结构焊接符号详解

绘制钢结构焊接符号, 依据的是国家标准GB324一1988的《焊缝代号》。于建筑学科领域当中, 钢结构焊接符号常常同建筑符号、型钢符号、螺栓符号以及铆钉符号等一同出现。知晓钢结构焊缝符号的表示方式以及相关规定, 这对于精准解读焊接图纸而言, 是极为重要的。

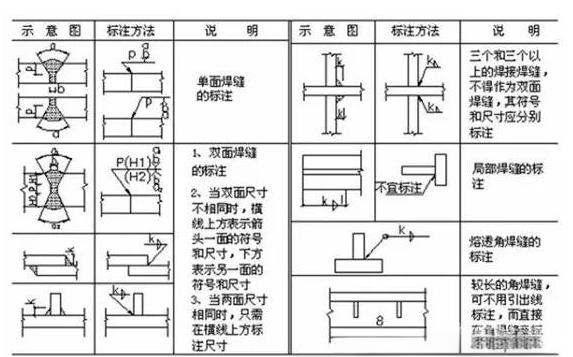

1、焊缝的引出线包含箭头, 还有两条基准线, 一条是实线, 另一条是虚线, 它们都属于细线类型。

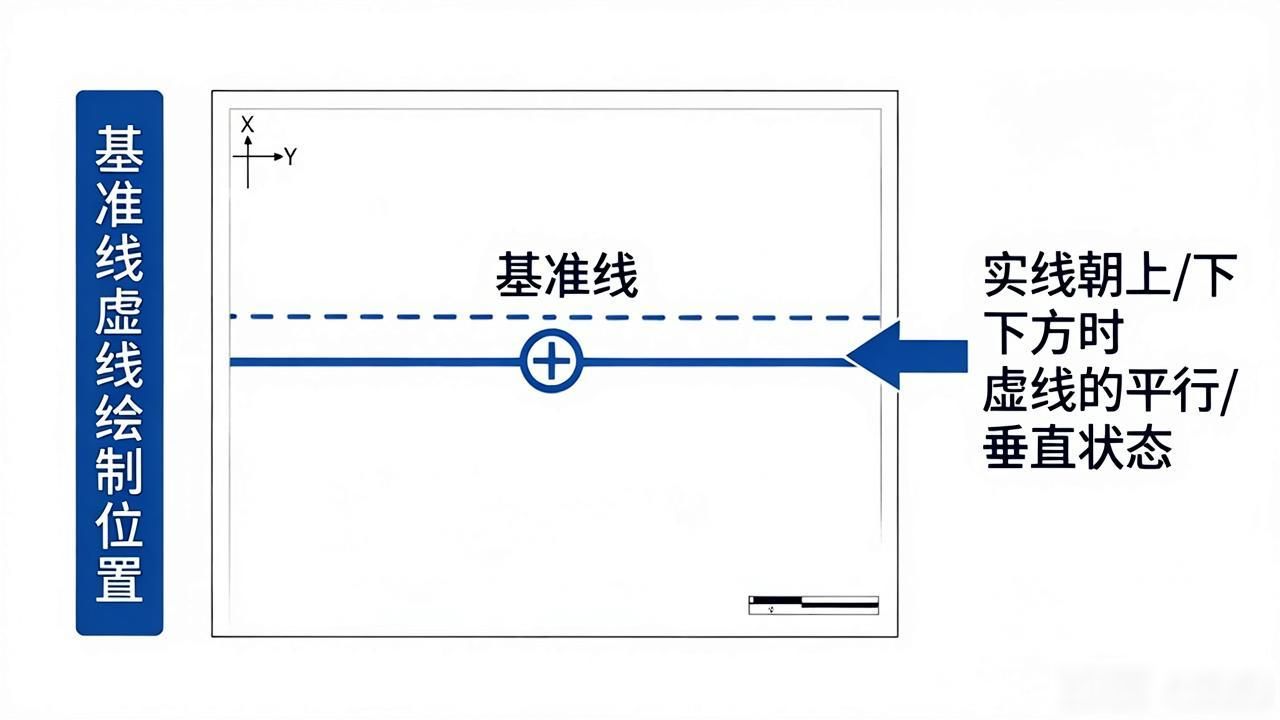

2、基准线的虚线, 其绘制位置, 能够在实线朝上的方向, 也能够是处于实线下方, 一般情况而言, 得跟图样的标题栏维持平行状态, 只有发生特殊情形的时候, 才被准许跟标题栏呈垂直状态。

3、如果焊缝是处在接头的箭头那一侧, 那么基本符号就要标注在基准线的实线那一侧；要是焊缝处于接头的非箭头那一侧, 那么基本符号就要标注在基准线的虚线那一侧。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线跟焊缝的相对位置没有特别的要求, 不过呢, 在对单边形焊缝进行标注的时候, 箭头线要指向那一侧带有坡口的工件。

6、基准线应与基本符号以及补充符号相交或者相切, 要是出现与基准线重合的情况, 那么线段就会用粗实线来表示。

7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字通常是粗实线, 由粗实线构成的这些当中, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺和方法等内容。

8、在同样的图形里头, 要是焊缝的形式、断面的尺寸以及辅助的要求都一样的时候, 仅仅只需在一处地标出焊缝的符号还有尺寸, 并且额外附上“相同焊缝的符号”, 这个符号是3/4圆弧, 画在引出线的转折的地方。要是图形当中存在着数种相同的焊缝, 能够对焊缝进行分类编号并且标在尾部符号之中, 编号使用A、B、C等字母的顺序, 在同一类焊缝当中同样能够挑选一处来进行标注。

9、熔透角焊缝的标注方式, 要参照图1-38来进行。那个符号, 是一个涂黑的圆圈, 得画在引出线的转折位置上。

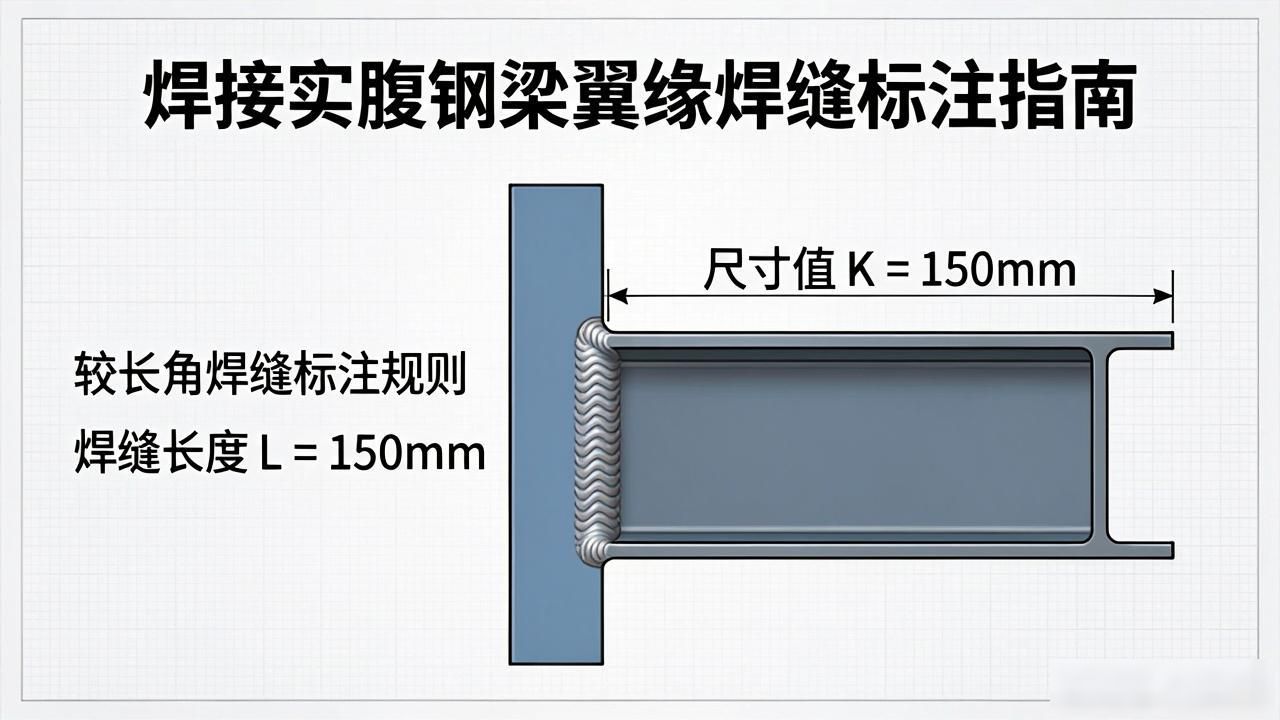

10、针对那些相对较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝这种情况, 是能够不用引出线去进行标注的, 而是直接在角焊缝的旁边标明焊缝尺寸值K。

11、要是连接长度当中仅仅是部分的区段有焊缝, 那就得依照图1 – 40所显示的去做标注, 在这个地方, K代表的是角焊缝的焊脚尺寸。

12、情况是焊缝分布并不规则, 除了要标注焊缝符号之外, 还需要在焊缝的地方添加适当的线条用来表示区分, 比如说, 实线是利用来表示可见焊缝的, 而栅线是用来表示不可见焊缝的。

13、两个焊件相互进行焊接, 采用单面焊带双边不对称坡口焊缝状况下, 引出线箭矢指向坡口较大的那个焊件。

14、围焊缝符号环绕着工作件周围, 它是以圆圈来表示的, 并且这个符号应绘制在引出线的转折位置上，与此同时还要标注其焊角尺寸K。

15、在三个接连的焊件彼此焊接之际, 不可以把它们的焊缝当作双面焊缝来进行标注, 在这个时候, 应当分别针对每个焊缝开展符号以及尺寸的标注。

16、对于在施工现场开展的焊接工作而言, 其焊缝要专门明显标记为“现场焊缝”符号, 此符号借助涂黑的三角形旗号来呈现, 并且应当绘制在引出线的转折之处。

17、在相互处于焊接的情况之下的两个焊件当中, 要是仅仅存在一个焊件是带有坡口的情形（比如说呈现单面V形坡口这种样式）, 那么引出线的箭头就应当指向那个带有坡口的焊件。

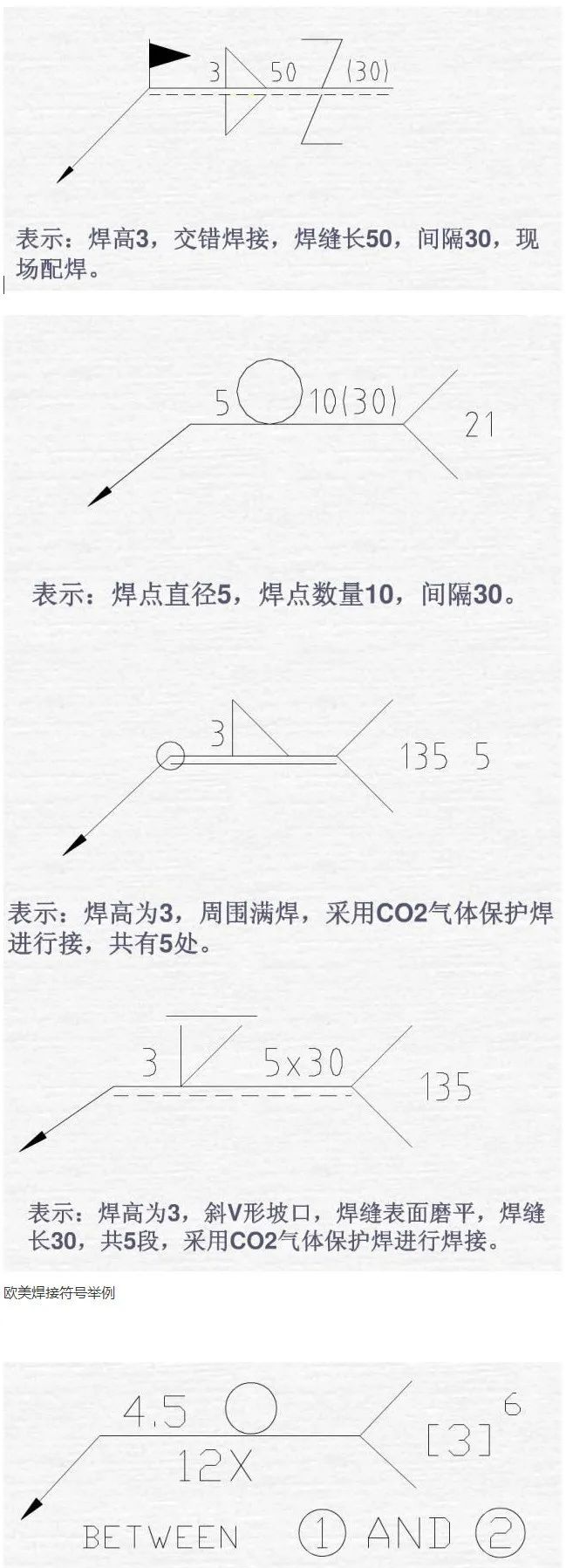

4.5——用于表示焊点的直径。

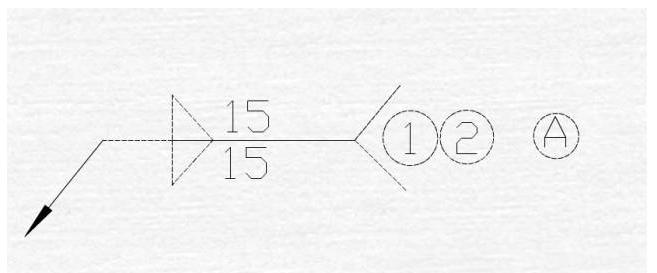

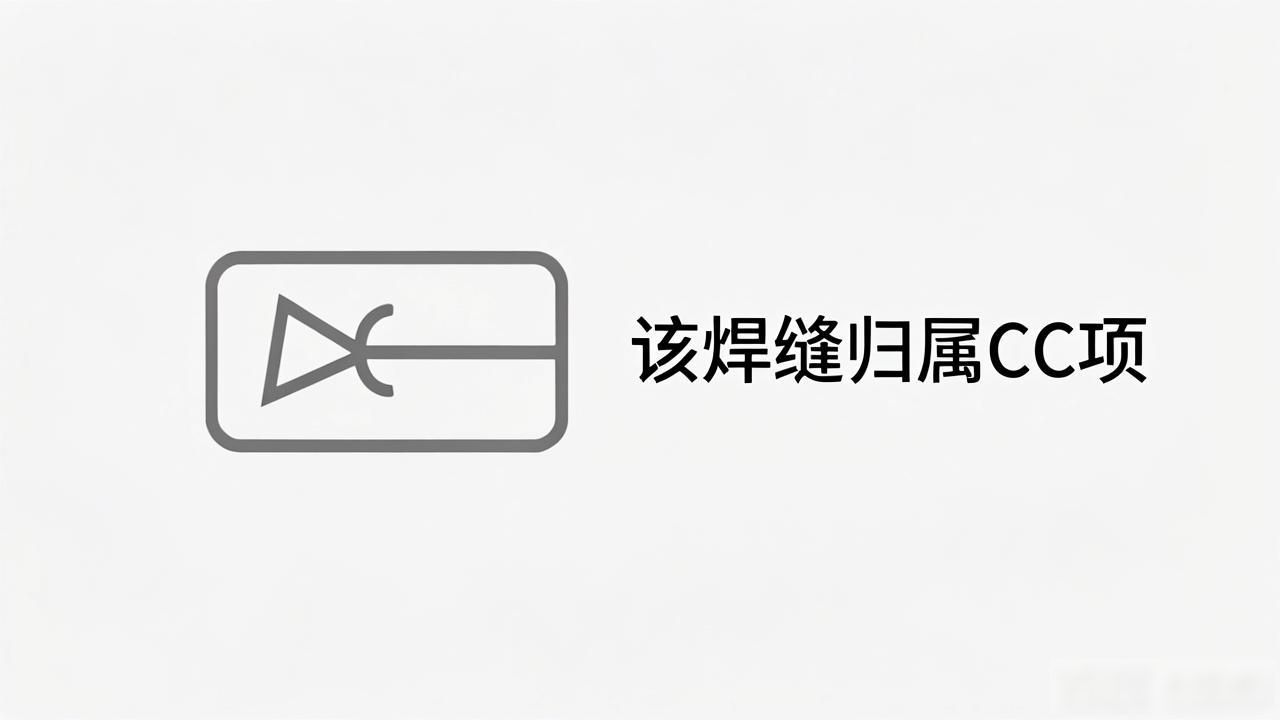

【3】依据图示, 这个符号表明, 该焊缝归属CC项, 或者, 该焊缝属于SC项中的某一种。

6——-此符号代表该焊缝属于第六个CC项或SC项。

该符号所表示的, 是①号与②号两点之间的焊点相应位置, 是①AND②——。

12X——该符号代表在两点之间，存在12个焊点。

接下来，我们来看一些日本焊接符号的实例：

A——该符号在图示中代表关键或重要特性。
