焊接符号标注及详细表示方法

焊接符号标注及表示方法—详版

什么是焊接符号

焊接符号, 属于一种工程语言, 它能够在图纸上, 以简单且明了的方式, 去说明焊缝的形状, 以及焊缝的几何尺寸，还有焊接的方法。

法。我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用

, 焊接符号是用来表示焊缝的基本形式, 其采用一些符号, 把在图样上用技术制图方法所表示的尺寸呈现出来。

表示的方法。焊接符号可以表示出:

(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的

通常情况下, 图纸上会运用技术制图的方式, 来呈现焊缝形式以及坡口尺寸。而为了让焊缝在图样上的表示得以简化。

示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成

焊接符号通常是由基础符号以及指引线构成, 在有必要的时候还能够添加上辅助符号、补充符号以及焊缝。

尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的

焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表

示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些

焊缝有基本符号, 此符号是用来表示焊缝截面形状的, 它借助近似于焊缝横剖面形状的符号予以表示。

1988年的GB324里, 规定了13种焊缝形式的符号, 情况是这样的, 见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）

焊接加工符号的国家标准有哪些

焊接符号的国家标准主要有两个:

(1)GB324一2008《焊缝代号》。

(2)GB985, 这份标准是关于手工电弧焊焊接接头的, 其内容涉及基本形式以及尺寸, 它处于1988年发布的状态。

表示焊缝的辅助符号有哪些

用于辅助表示焊缝表面形状特征的符号, 可查看表2-3。当不需要确切地对焊缝的表面形状予以说明时。

可以不用辅助符号。

表示焊缝的补充符号有哪些

用来补充说明焊缝某些特征而采用的符号是补充符号, 其情况见表2-4。

表示焊缝的尺寸符号有哪些

焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线

用于表示指引焊缝位置的符号是指引线, 它由带有箭头的部分以及两条基准线所构成, 其中一条基准线呈现为实线, 另一条基准线呈现为虚线。

条是由虚线构成的, 指引线朝着有关焊缝那边指去, 基准线通常是呈水平状态的, 对焊缝符号以及尺寸进行标注。

在基准线那儿, 若有必要, 于基准线末端加上一个尾部, 用来作其他方面的说明, 像是涉及焊接方法之类的情况, 就类似图中图3 – 18所呈现的那样。

示。

焊接符号标注方法

焊缝表示方法要完整, 应涵盖上述基本符号, 还有辅助符号, 以及补充符号, 并且包括指引线, 再加上一些尺寸。

涉及到符号, 还有数据等等情况。要进行标注箭头线的时候, 可以朝着焊缝的方向, 也可以不朝着焊缝的方向, 就像图3 – 19展示出来的那样。

基准线的虚线, 能够处于基准线的实线上方, 或者处于基准线的实线下方, 要是焊缝位于接头的箭头那一侧, 那么基本符号会标注在基。

准线的实线那一侧, 要是焊缝处于接头并非箭头的那一侧, 那么就要把基本符号标记在基准线的虚线那边, 而且标注是对称的。

焊缝或双面埠缝可不加虚线，如图3-20所示。

焊缝尺寸符号及数据的标注原则如下：

1.在基本特号左侧进行标注, 标注内容为钝边高度p, 标注内容还有坡口高度H, 标注内容也有焊角高度K, 标注内容包括焊缝余高h, 标注内容涉及熔透深度。

s，根部半径R，焊缝宽度C，焊角直径d。

2.于基本符号的右边位置进行标注, 标注内容为焊缝长度l, 还有焊缝间隙e, 以及相同焊缝数量n。

3。在基本特号上边标注：坡口角度a，根部间隙b。

焊接符号标注实例及方法

於焊接結構圖樣里面, 焊接方式能夠依照國家標準 – 85 的規定下, 用阿拉伯數字予以表示, 進行標注。

于指引线的末尾之处。常见的焊接方式代号呈现于表3-9当中。要是属于组合形式的焊接方法, 能够采用“/”予以分隔开来。

在左边呈现的是正面（或者盖面）所对应的焊接方法, 于右边展示的是背面（或者打底）的焊接方法, 就比如V形焊缝首先采用。

以钨极氢弧焊进行打底操作, 随后运用手工电弧焊来盖面, 这种情况便表示为141/111。

位于图3-21的, 是焊缝符号以及焊接方法代号的标注示例, 此示意图呈现的是V形坡口对接焊缝, 且有背面封底这种情况。

实施底焊操作, 正面的焊缝其表面呈现齐平状态, 所采用的焊接方法, 是针对打底焊运用手工钨极氮弧焊, 而盖面焊以及封底焊则运用手工方式进行。

电弧焊。

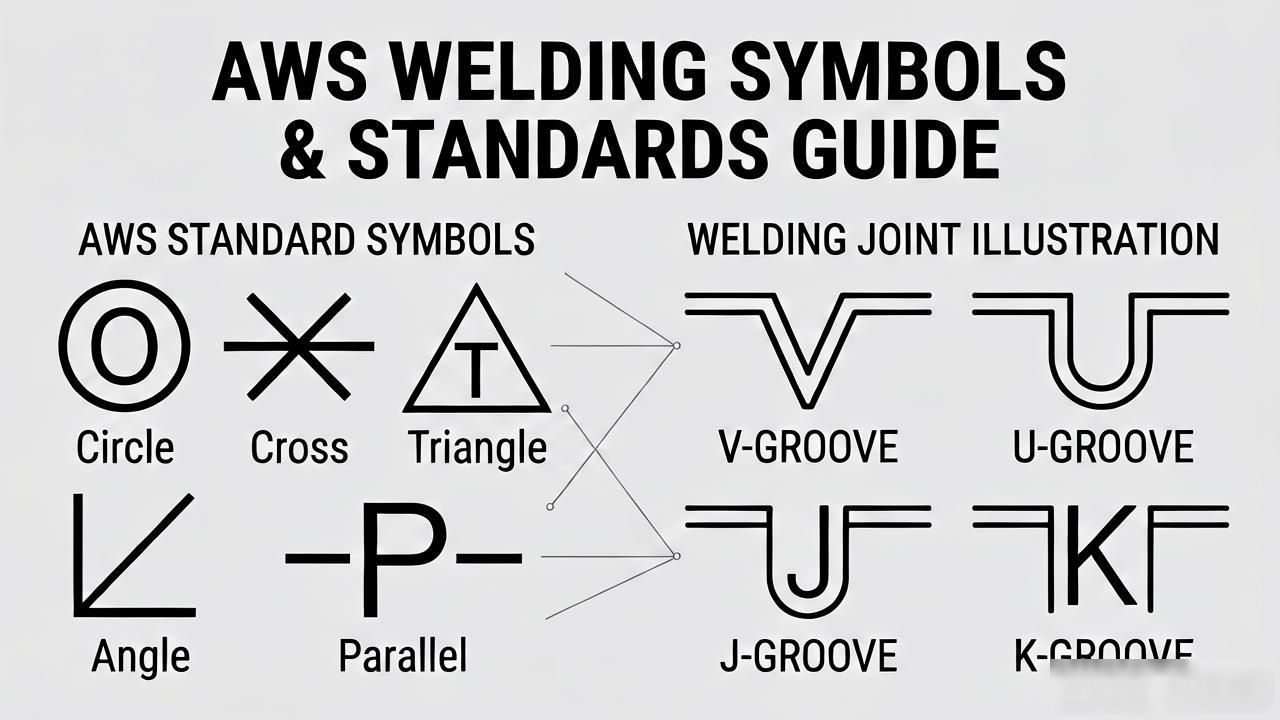

详解aws焊接符号

AWS其英文全称为ty，即：美国焊接学会。AWS焊接符号

标准于世界各地被广泛应用, 是由于AWS焊接符号标准, 以及中国的焊接符号标准（GB324）。

有着区别, 对于常常和国外图纸打交道的友人来讲弄明白AWS焊接符号标准是十分必需的。

亚马逊网络服务与中国标准是一样的, 亚马逊网络服务焊接符号当中也涵盖着基准线以及箭头线这般的基本元素, 同样也是存在的, 是有的。

用于辅助的符号, 跟焊接符号的表示形式大体上是没多少不相同的, 如果举例来说, 像是角焊缝方面、国标所规定的以及AWS标准下的, 两者之间的表现。

使用的全都是三角符号来进行示意, 然而, 焊接符号处于基准线的位置, 其表示的含义却完全相反, 因为。

此所用到AWS标准时要参考原文，不能根据国标来理解。

钢结构焊接符号含义大全

绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》。钢结构通常是归属于建筑学范畴的。

科, 归属于建筑行业, 所以在钢结构焊接符号的标注里头, 常常会伴随着建筑符号, 有时伴随着型钢符号, 还要涉及螺。

栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：

1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线是实线, 另一条基准线是虚线, 它们的线型都是特定的那种。

为细线。如图1-33。

2、被当作参照标准的线的那种虚线, 能够绘制在作为参照标准的线的实线的上方一侧, 也能够绘制在下方一侧, 作为参照标准的线通常应当跟图样的标注有一定关联。

题栏平行，仅在特殊条件下才与标题栏垂直。

3、要是焊缝处于接头的箭头那一侧, 那么基本符号就标注于基准线的实线一边；要是焊缝处于接头的并非箭头所指的那一侧。

箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。基准线可不加虚线，如图1-35。

5、箭头线与焊缝相对的位置, 通常并没有特殊的要求, 然而, 当进行单边形焊缝标注的时候, 该箭头线需要指向那带有坡口的一方。

口一侧的工件，如图1-36。

6、基本符号是这样的, 同补充符号一起, 和基准线会相交或者相切, 存在与基准线重合的线段, 这些线段要用粗实线来表示。

7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字遵循原则。

其上呈现的是粗实线, 而尾部符号乃是细实线, 尾部符号重点在于用来标注焊接工艺、方法等方面的内容。

8、在同一个图形之上, 要是焊缝的形式是一样的, 断面尺寸也无不同, 辅助要求照样并无差异, 那么在这种情况下, 仅仅只要挑选一处来对焊缝进行标注就可以。

的符号, 以及尺寸。并且要加注“相同焊缝的符号”, 其中相同焊缝符号呈现为3/4圆弧形状, 它画在引出线的转折处。

处。如图1-37(a)。

于同一个图形之上, 有几种焊缝是相同的情况下, 能够把焊缝进行分类并编号, 标注于尾部符号之内, 分类编号采用。

拿A、B、C等等, 于同一类焊缝里头能够挑选一处去标注代号, 就如同图1-37(b)那样。

9、要标注熔透角焊缝会用到特定符号, 这个符号得按照图1-38的方式来进行标注, 熔透角焊缝的符号是那种涂黑的圆圈, 它会画在引。

出线的转折处。

10、采用形状之中相对较长的那种角焊缝, 像是用于焊接实腹钢梁翼缘的焊缝, 能够不使用引出线来进行标注, 而是直接在角那儿。

焊缝旁标注焊缝尺寸值K，如图1-39。

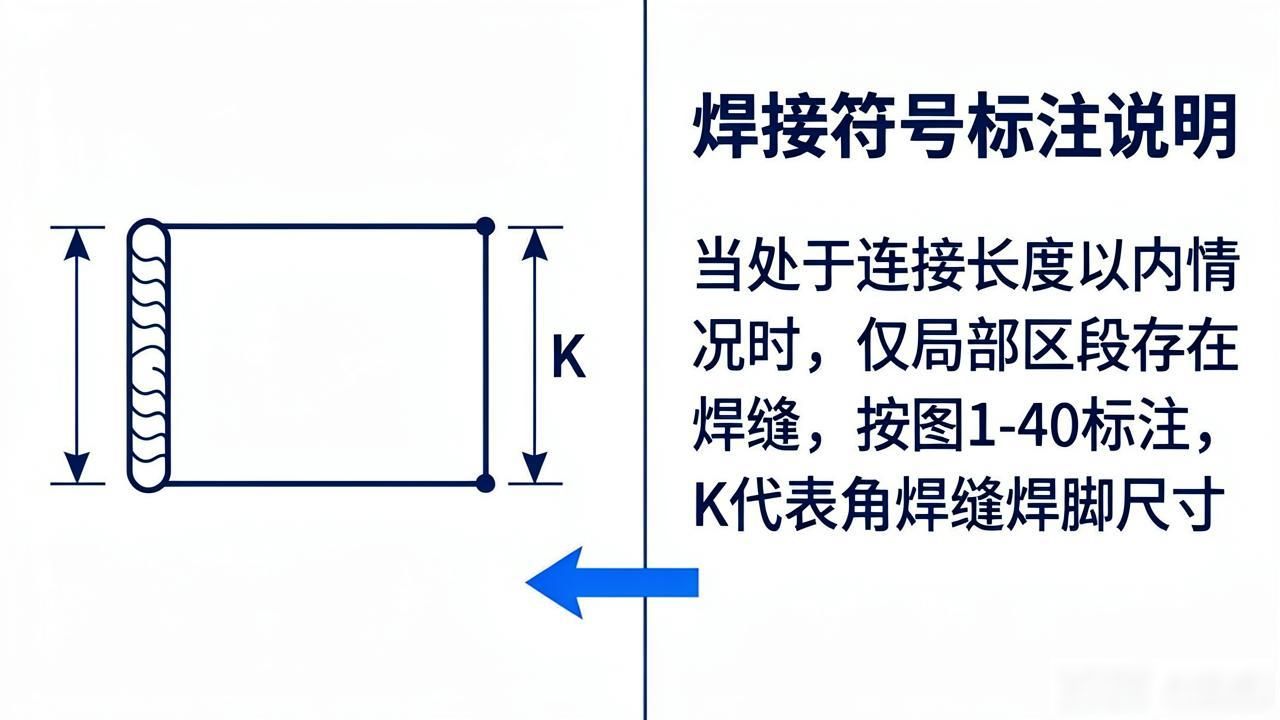

11、当处于连接长度以内情况时, 仅仅只是局部的区段存在焊缝, 此时按照图1-40进行标注。其中, K代表的是角焊缝焊脚尺寸。

12、遇到焊缝分布不规则这种情况的时候, 在对焊缝符号进行标注的与此同时, 借助在焊缝的地方添加中实线的方式来表示能够看见的焊缝, 或者。

加栅线表示不可见焊缝，标注方法如图1-41。

13、两个相互进行焊接的焊件, 在情况为单面焊且带有双边不对称坡口焊缝之际, 引出线的箭头指向较大的坡口。

口的焊件，如图1-42。

14、围焊缝符号围着工作件四周, 用圆圈来表示, 它画在引出线转折的地方, 还要标注出焊角尺寸。

K。如图1-43。

15、当出现三个或者三个以上的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝有着对应的符号以及尺寸。

应分别标注，如图1-44。

16、在施工现场那儿开展焊接操作的焊件当中, 其有着焊缝的, 需要去标注“焊接现场”这样的符号是。此外, 现场那处焊缝的符号成为是表面用黑色涂抹的三。

角形旗号，绘在引出线的转折处，如图1-45。

17、在那相互焊接着的两个焊件里头, 当仅有一个焊件带有坡口的情形下（就好比是单面V形这种状况）, 引出线的箭头所指向的是。

向带坡口的焊件，如图1-46。

钢结构焊接符号大全：

一个钢结构焊接符号标注实例：

焊接符号标注方法：

1、由焊接符号表示的焊接的结构形式, 焊接符号主要包含基本符号, 还有辅助符号。

由补充符号、指引线以及焊接尺寸等共同组成, 常用的焊接符号就如同下面所展示的图形那样在那儿, 其作用是用以说明焊接横位置。

在截面之中, 其形状, 线宽乃是标注字符高度的十分之一, 要是, 字高为3.5毫米, 那么, 符号线宽为。

0.35mm。

2、焊接辅助符号, 是一种符号, 其功用在于表示焊接表明形状, 像凸起或者凹下这类情况, 具体呈现如图所示之状。

3、补充符号，如下图所示，用来表示焊接的范围等特征符号。

焊接符号标注步骤：

1、尺寸是在焊接基本符号左侧标注着呢, 这尺寸指的是焊接横截面上具而言表了样的大小, 像钝边高度达到该有的p, 坡口深度有其对应的H。

焊角高度为K等, 要是焊接期间左侧不存在任何标注, 并且也没有其他说明的情况下, 针对焊接而言需做到完全。

焊透。

2、在右侧, 对焊接长度方向以及尺寸作出标注, 焊接受所处段数会用到n表示, 长度借助l表达, 间隙则以e来呈现。要是基。

当本符号右侧既不存在任何标注情况, 又没有其他说明的时候, 它所表示的是, 焊接在整个工件长度的方向之上是处于连续的状态。

的。

3、将坡口角度α, 坡口面角度β以及根部间隙b, 标注于焊接符号的上面或者下面。

4、在指引线的尾部标注相同焊接的数量N 和焊接方法。
