钢结构焊接符号标注及焊缝基本知识

钢结构焊接符号

从事钢结构焊接工作的焊工以及钢结构领域的从业者, 都必须掌握钢结构焊接符号这方面的检测知识, 接下来, 我们一同去瞧瞧在图纸上面呈现的焊接符号, 以及与之相关的焊缝基本知识哦~

1.焊缝的基本知识：

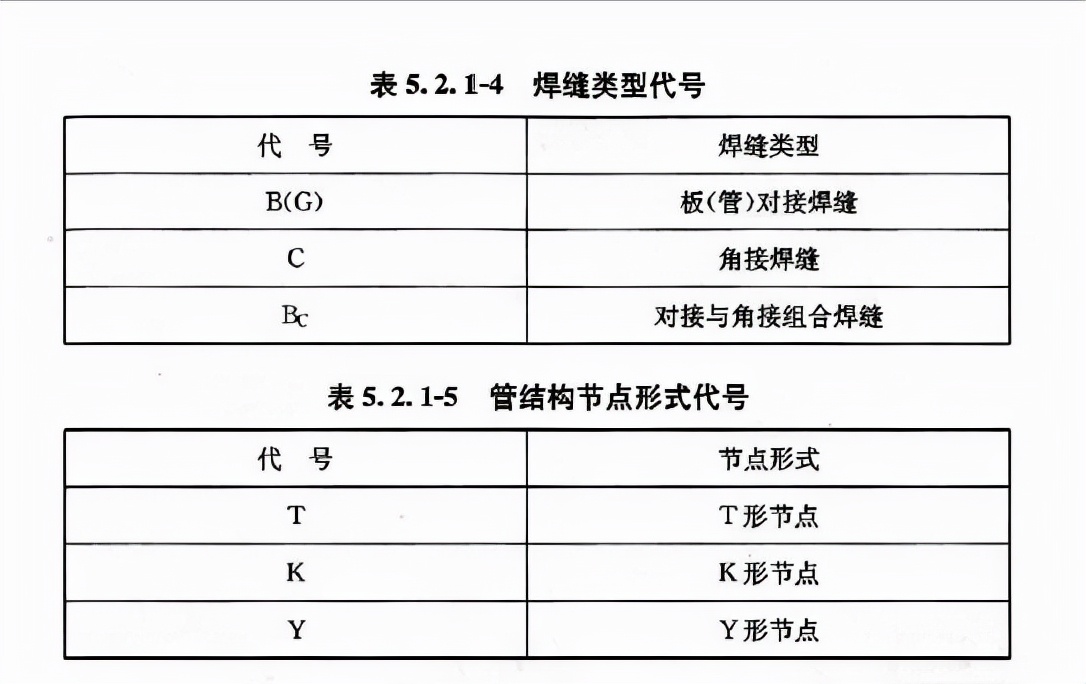

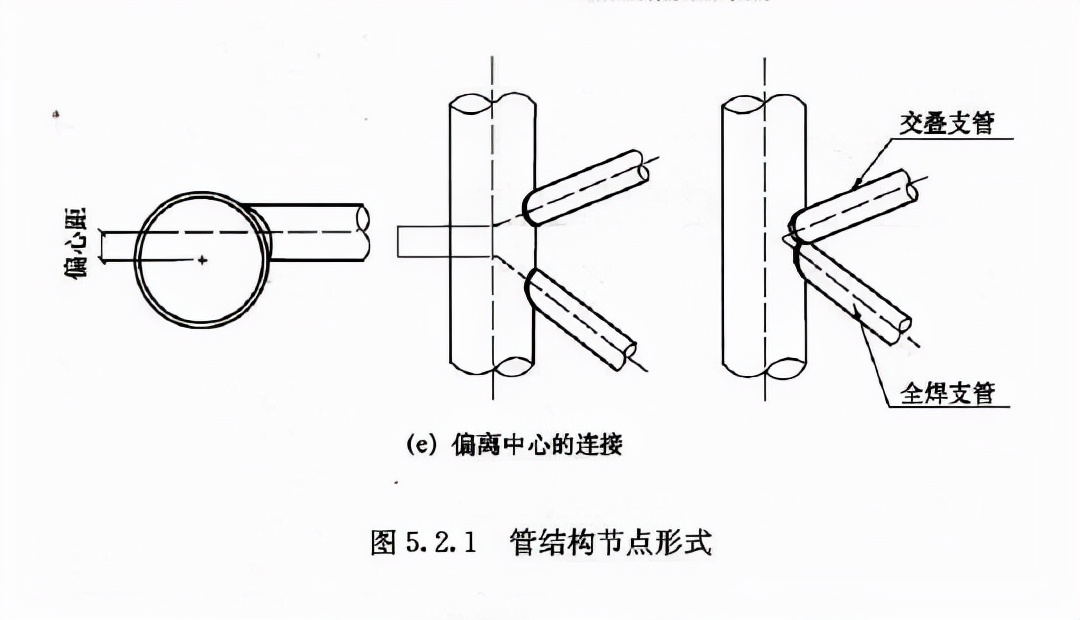

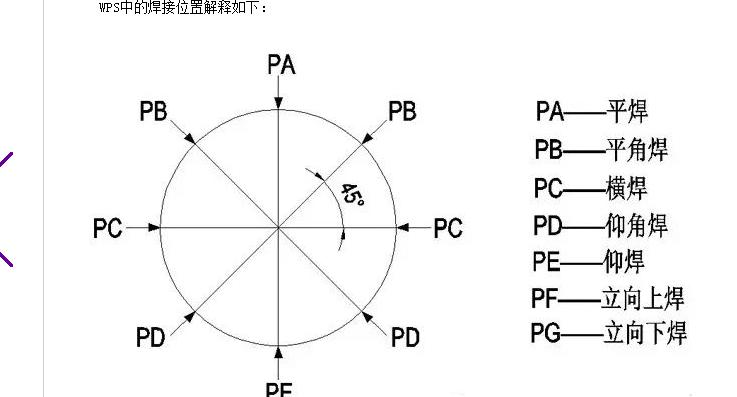

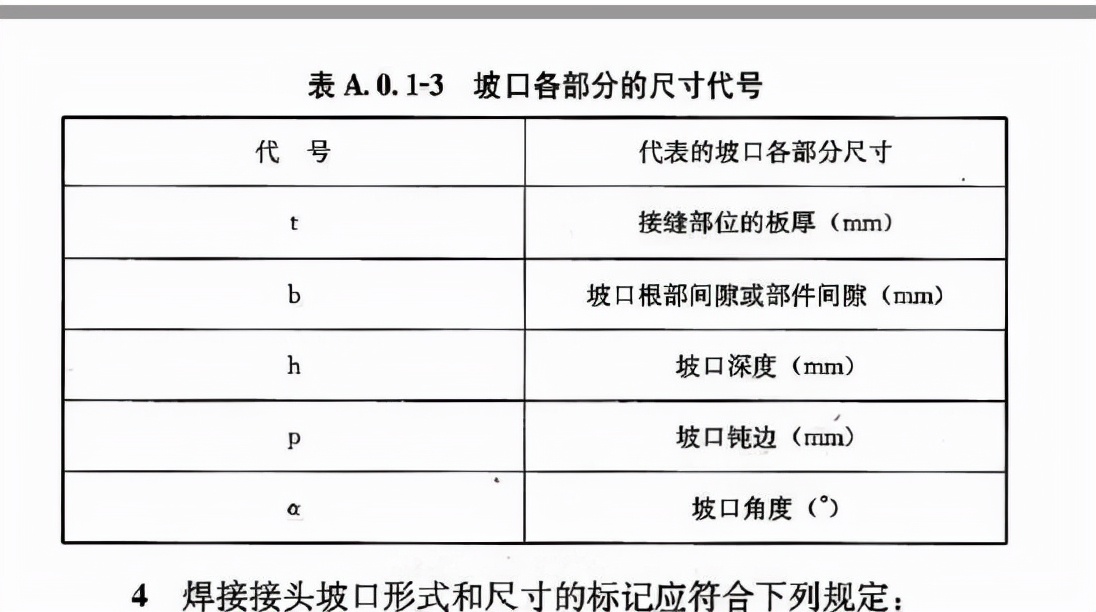

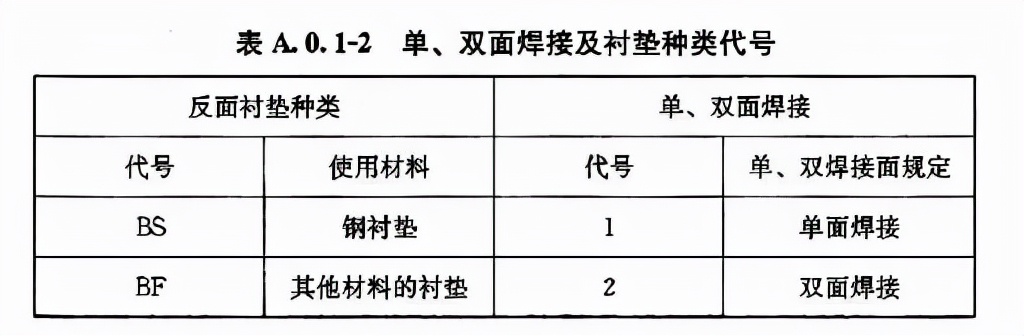

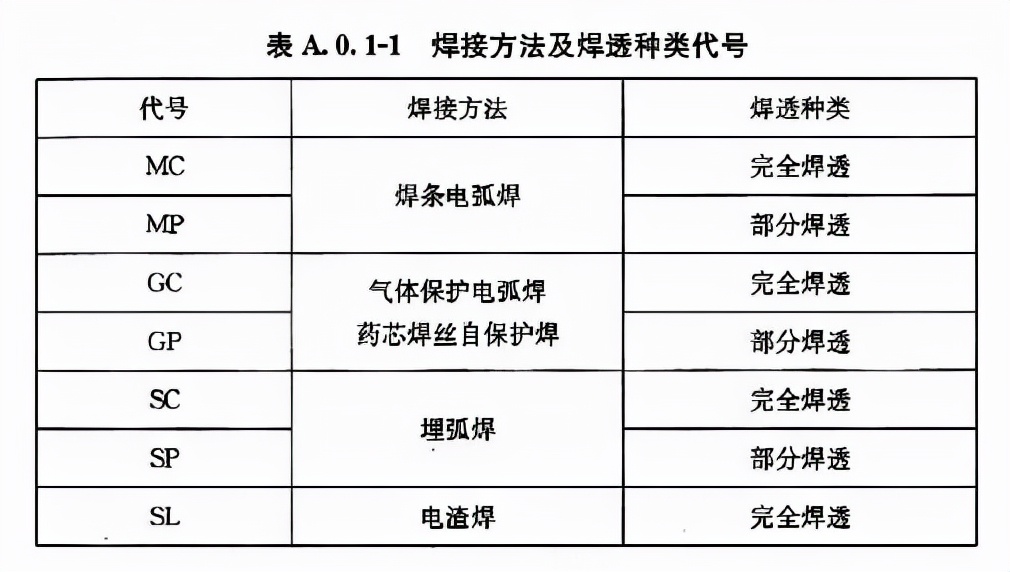

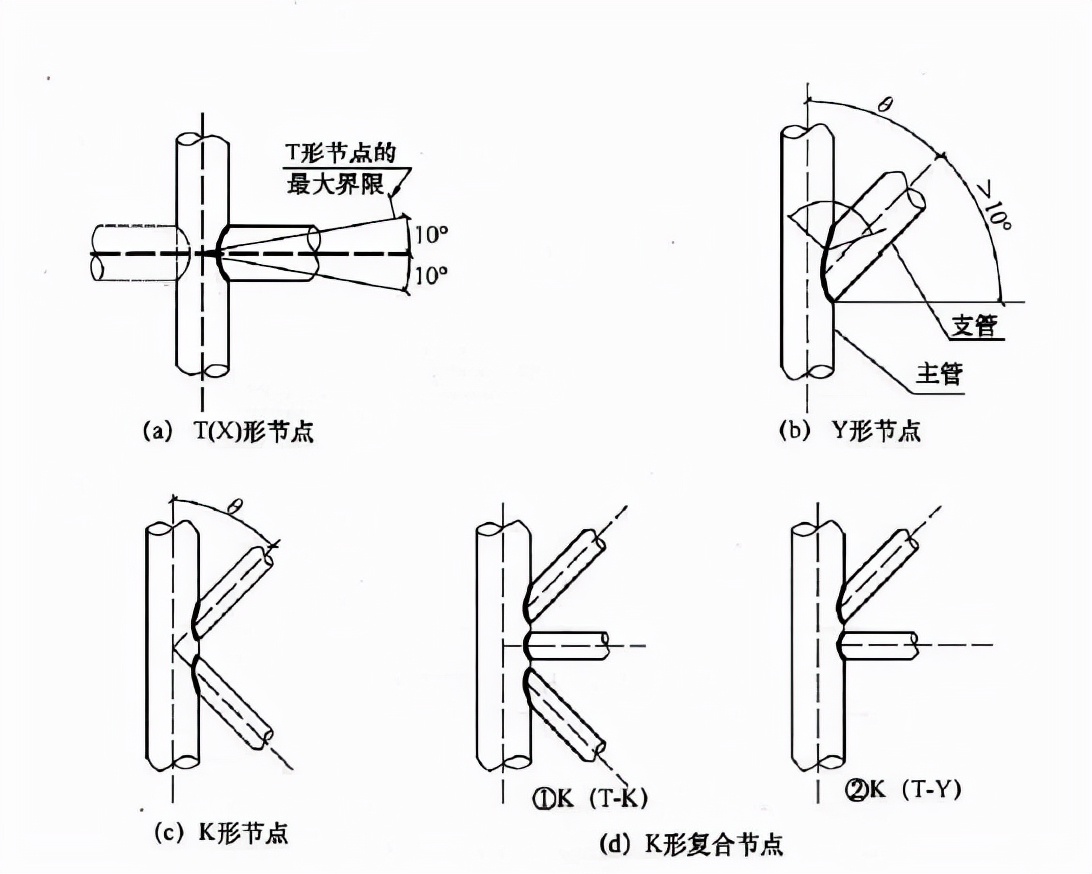

焊缝的位置，接头形式，坡口类型，管结构节点形式。

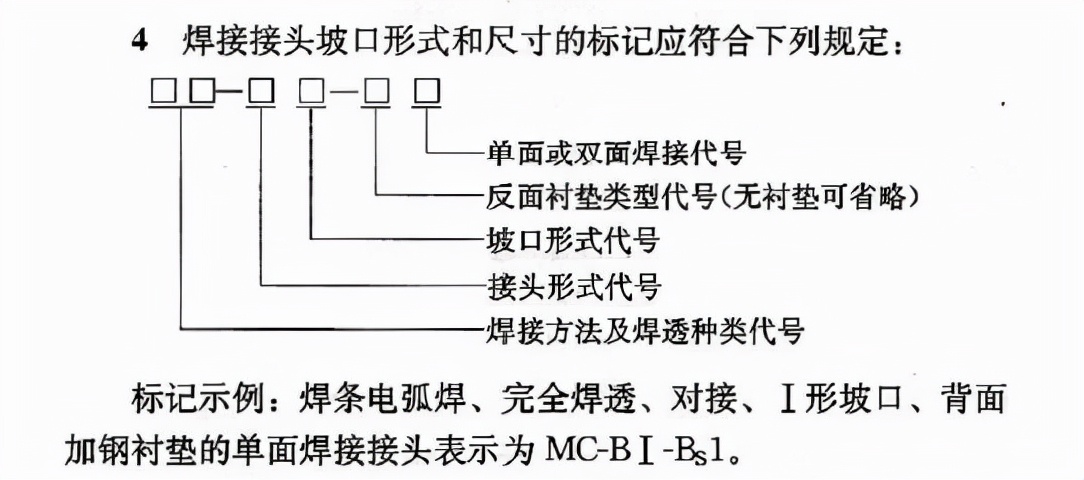

举例：

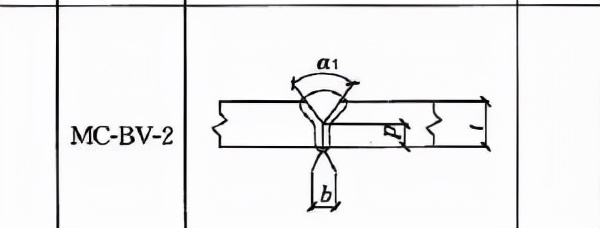

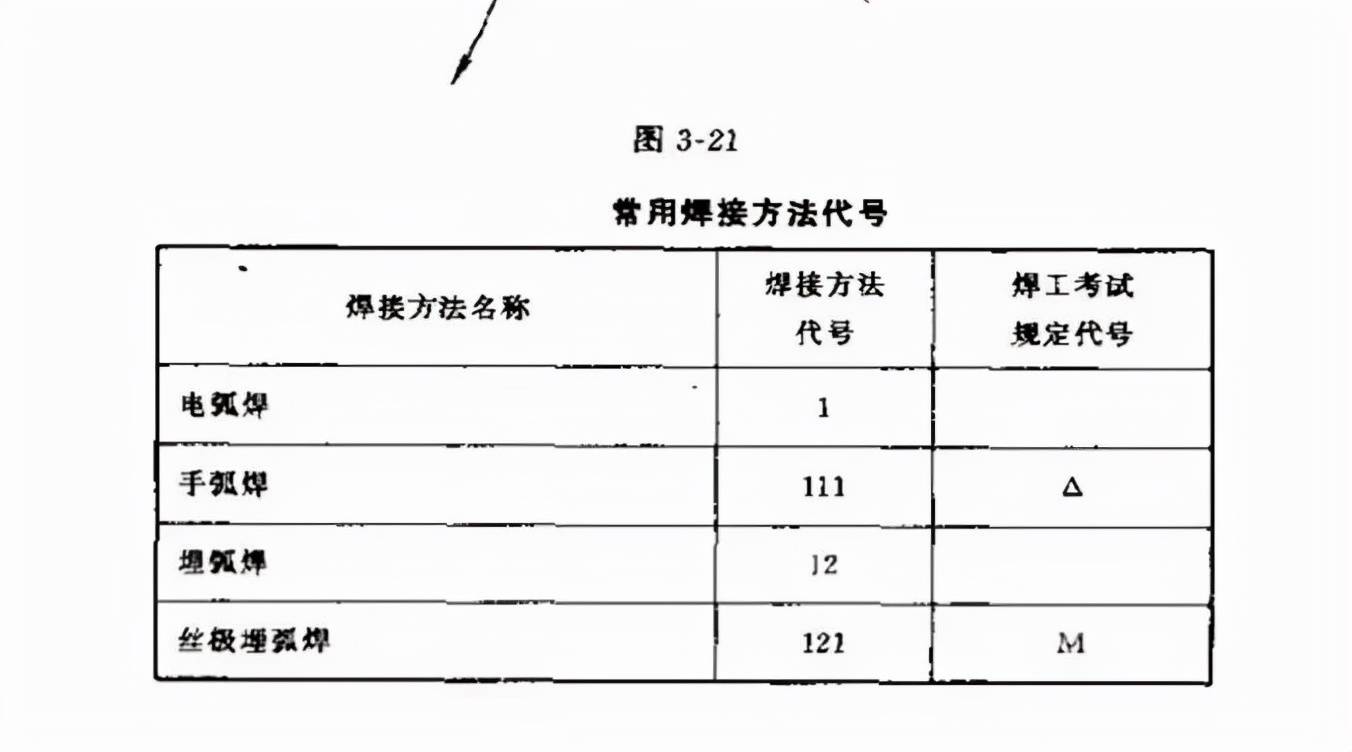

它所表达的含义是, 采用焊条电弧焊这种方式, 要达成完全焊透的效果, 是对接的形式, 有着V型坡头, 并且是进行双面焊接。

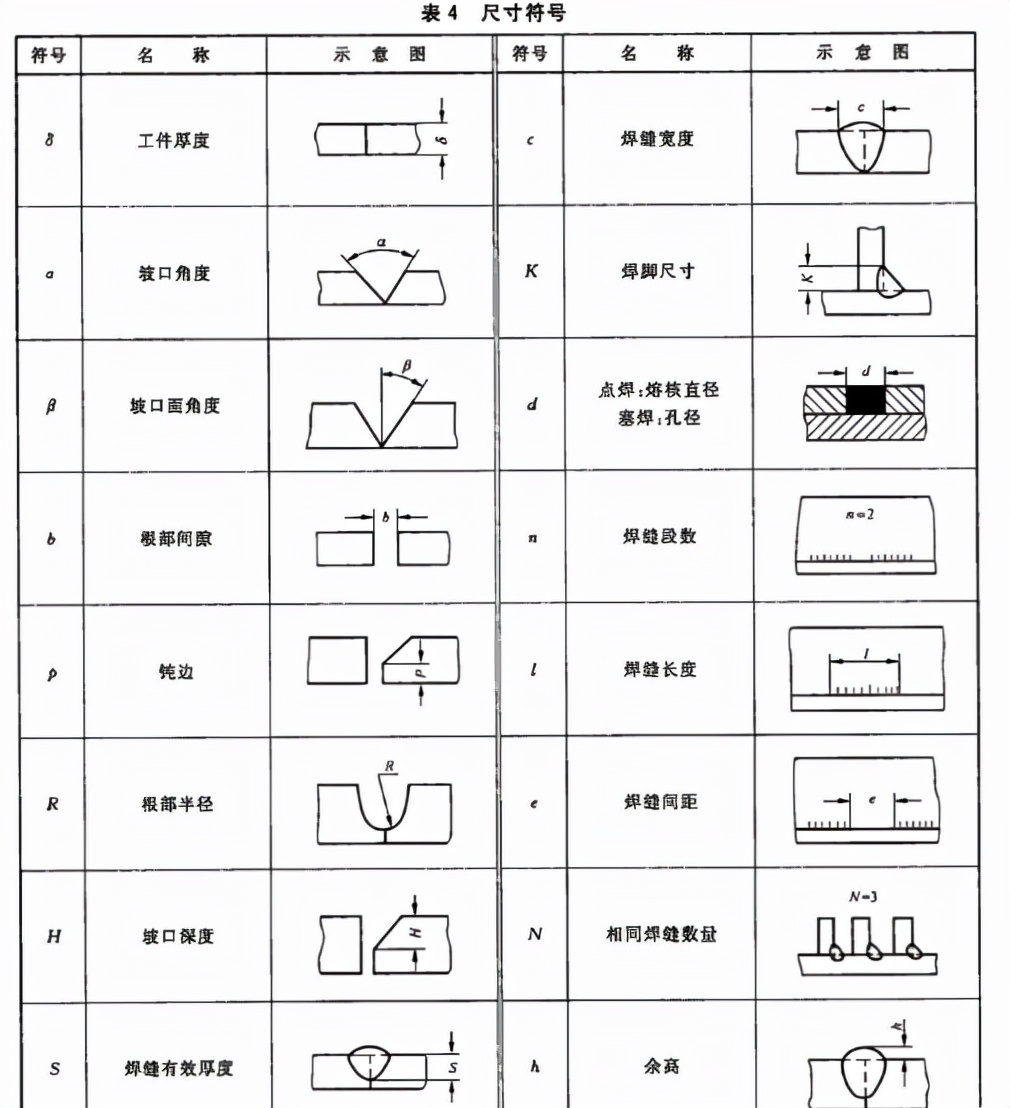

2.焊接符号：

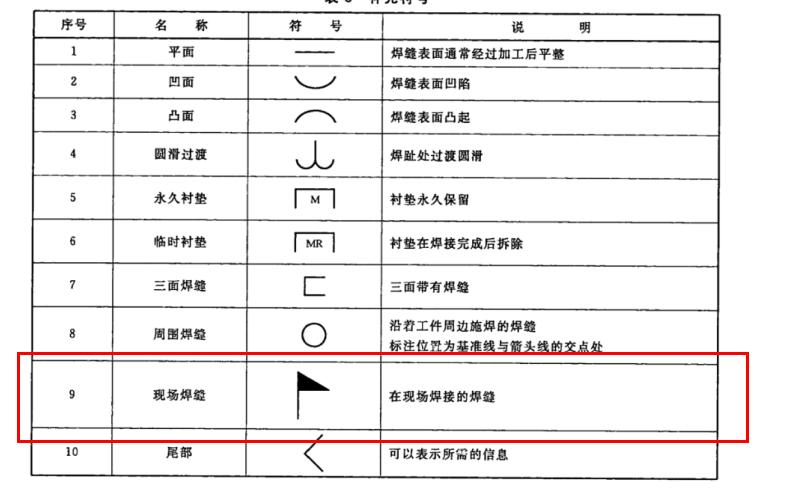

其中一个小旗子是现场焊缝注意重点关注；

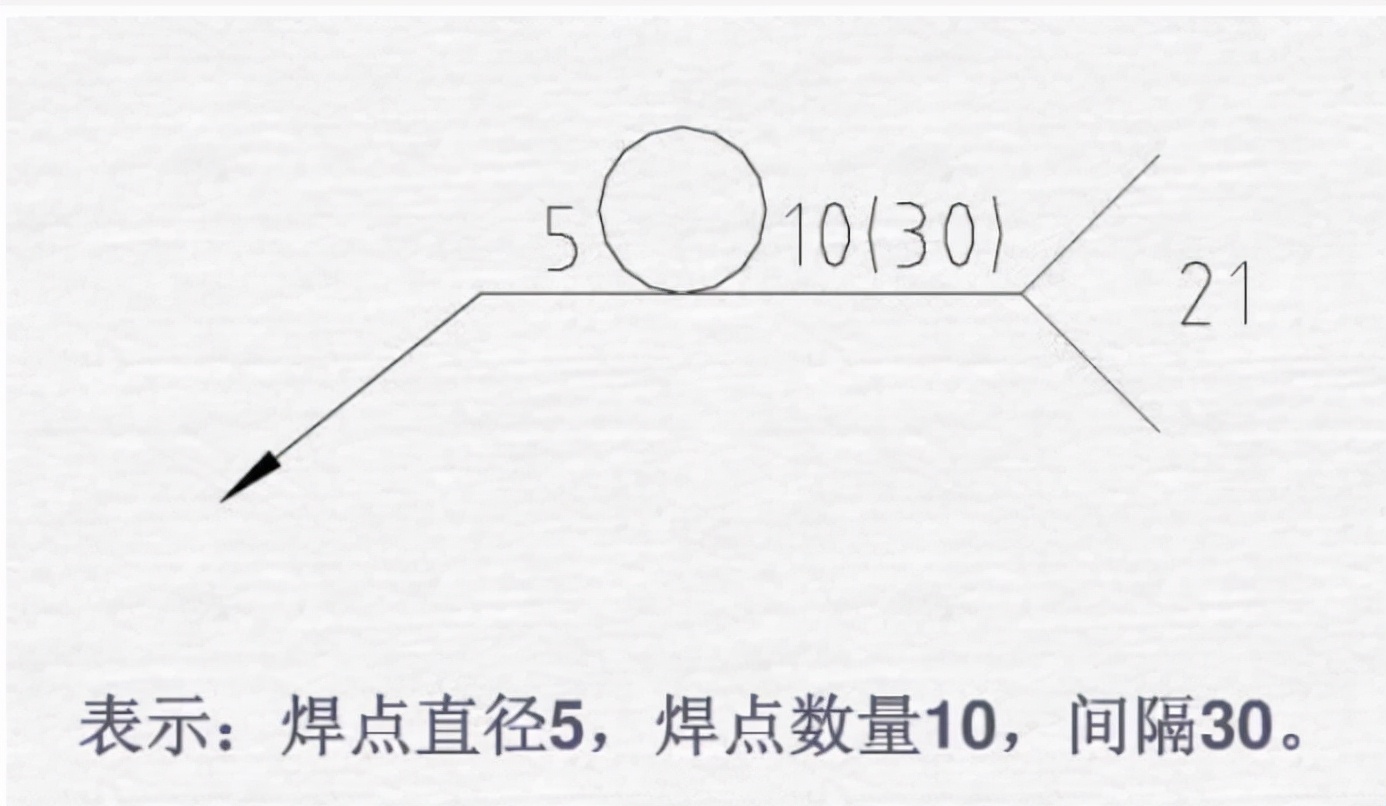

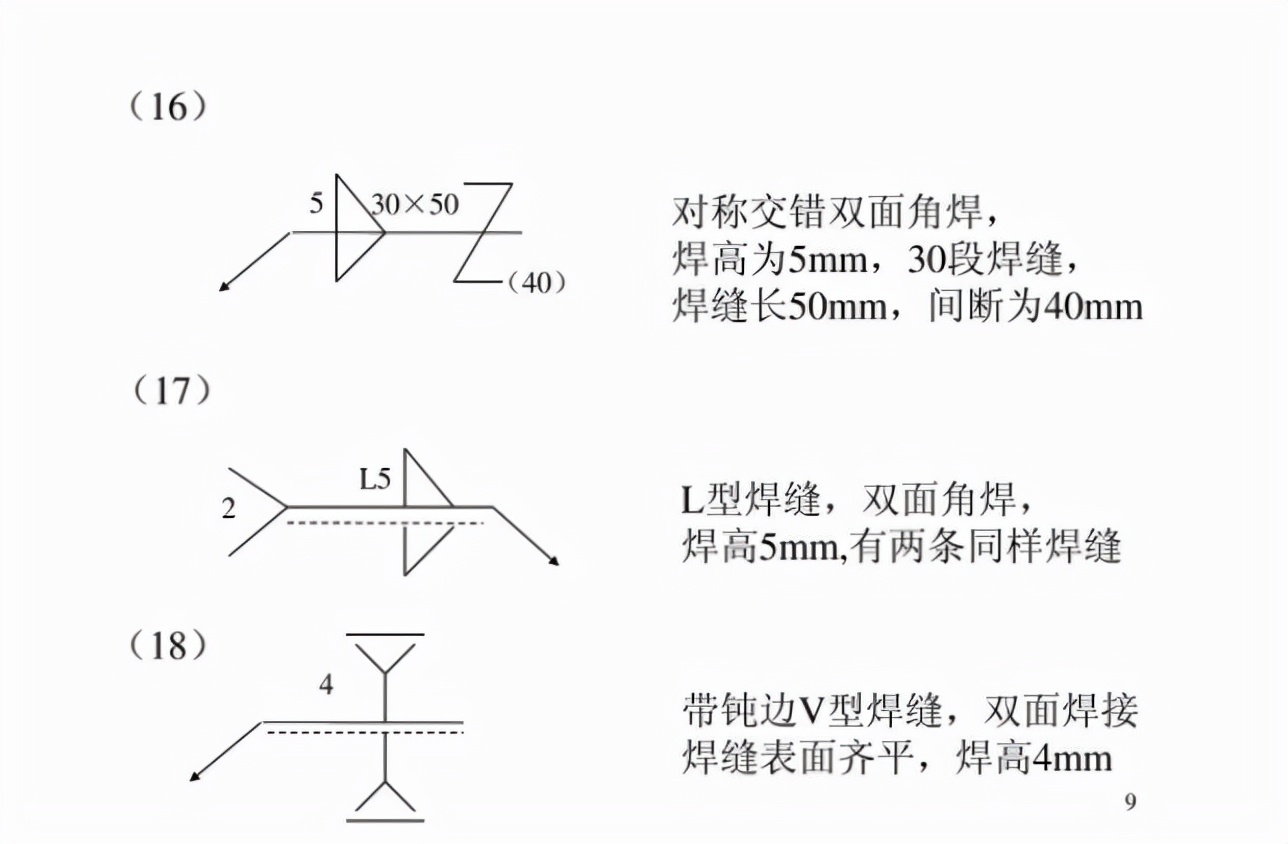

3举例：

钢结构焊缝符号表示的方法及有关规定

1、箭头和两条基准线, 组成了焊缝的引出线。其中一条是实线, 另一条是虚线, 它们的线型都是细线。基准线的虚线, 能够画在基准线实线的上侧, 也能够画在下侧。基准线通常要与图样的标题栏平行, 只有在特殊条件时才与标题栏垂直。

2、若是焊缝处于接头的箭头那一侧, 那么基本符号会被标注在基准线的实线那一侧, 若焊缝处于接头的并非箭头的那一侧, 基本符号就会被标注在基准线的虚线那一侧。

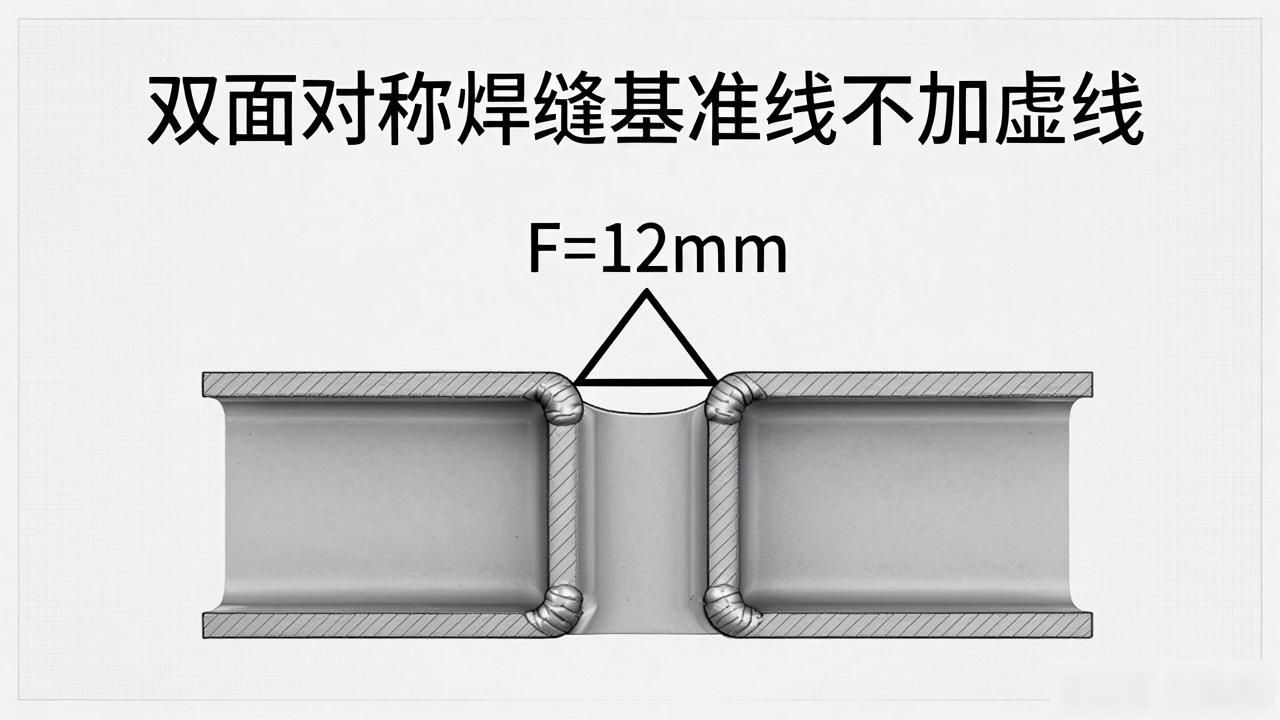

3、当为双面对称焊缝时。基准线可不加虚线。

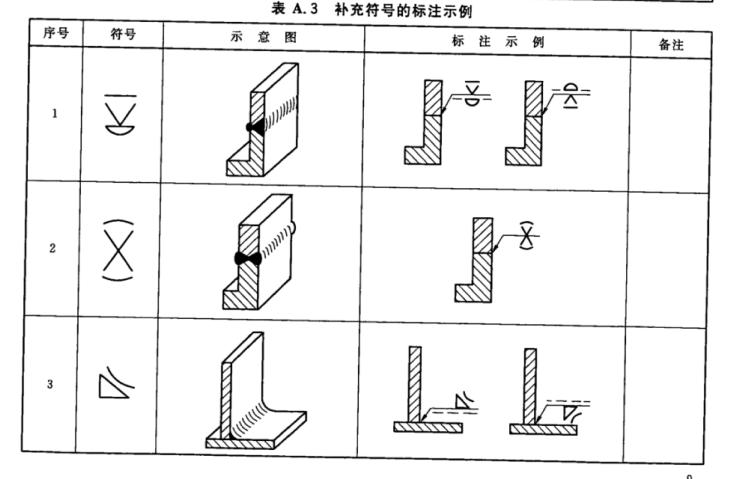

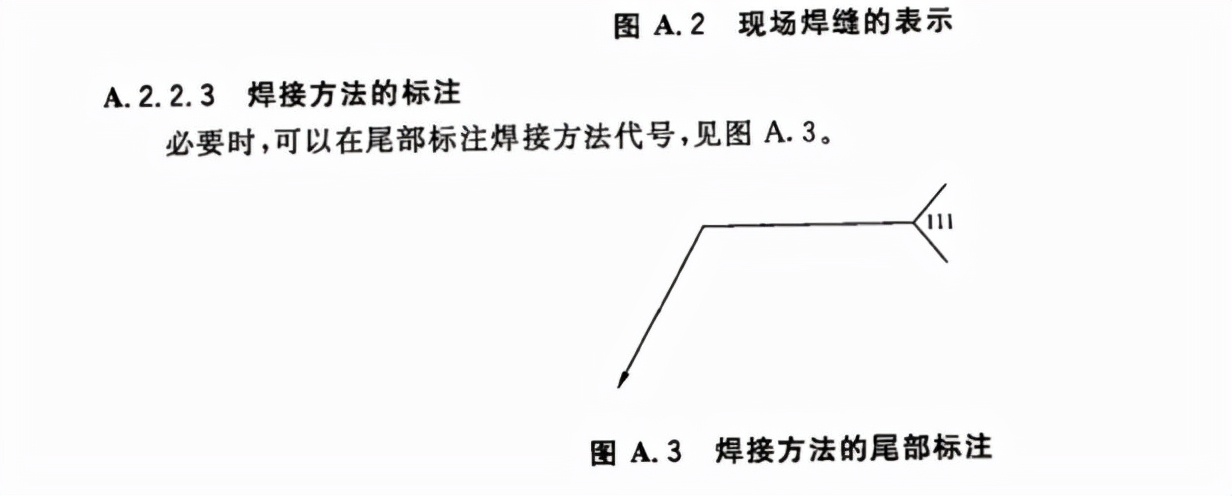

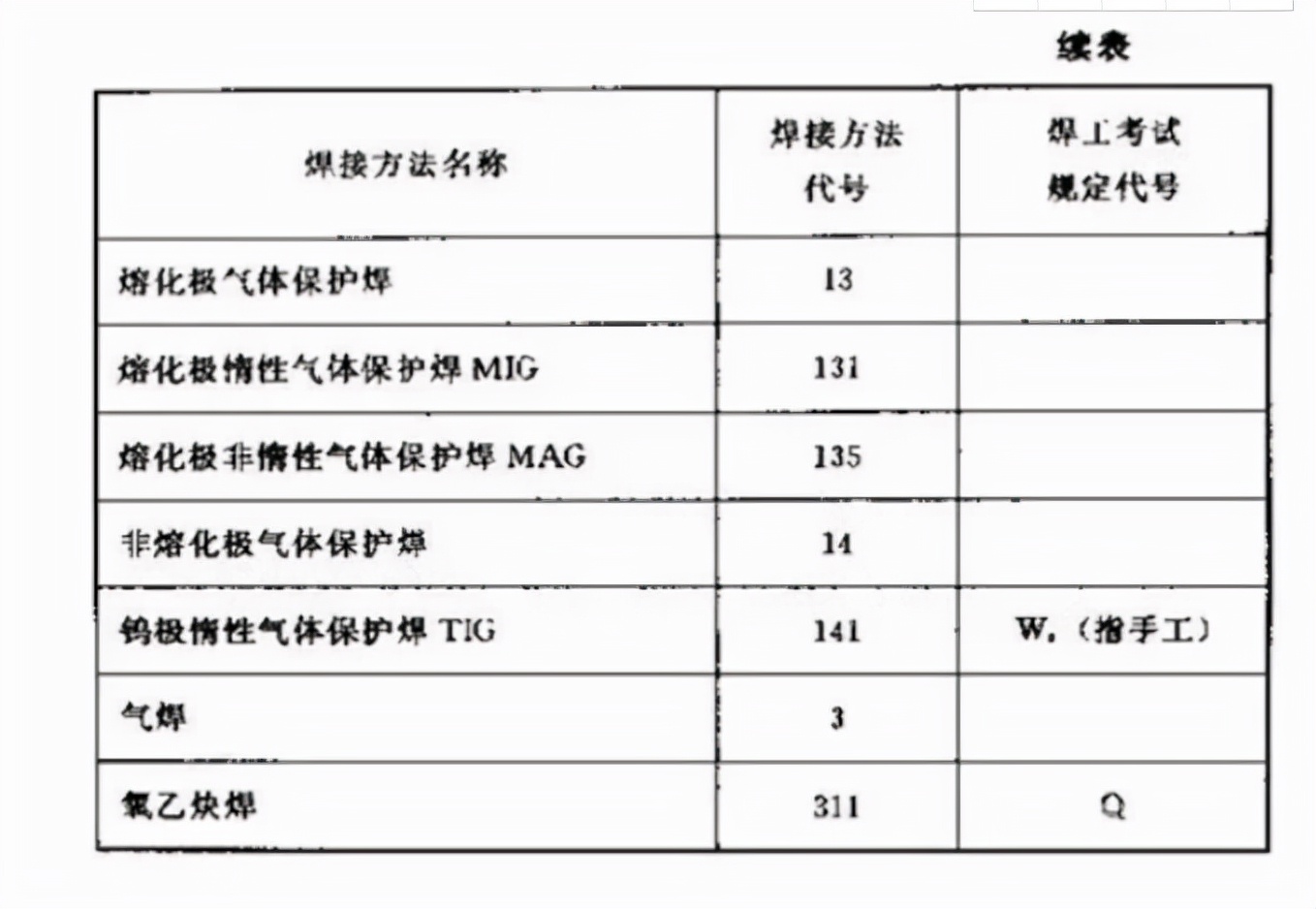

4、这样改写: 焊缝的基本符号以及辅助符号, 还有补充符号（尾部符号除外）, 全都一律是粗实线, 尺寸数字在原则方面同样是粗实线, 尾部符号是细实线它主要是用于标注焊接工艺、方法等方面的内容。

诸位能够明细去查看标准GB/T324 – 2008, 也就是《钢结构焊接符号》。
