焊接工艺评定报告中的符号怎么看？-铆焊老刘铆工焊工笔记

符号中的信息和单元

一、焊接符号能够提供什么信息?

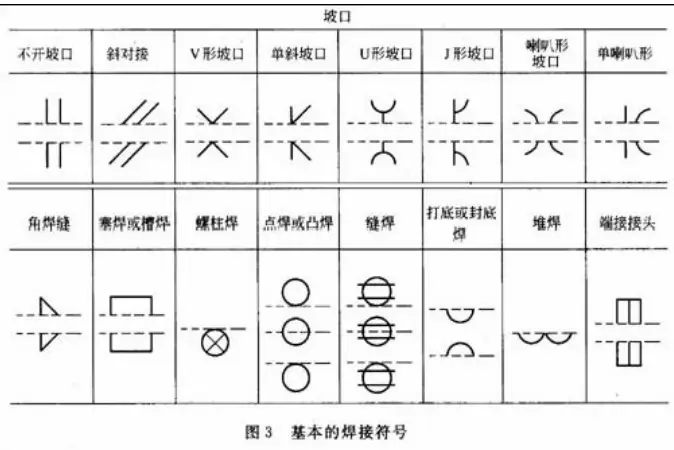

提供如下信息的是焊接符号, 接头类型, 焊缝坡口形状, 焊缝类型, 焊接方法, 规程或程序, 焊缝位置, 质量要求, 焊缝次序, 焊缝尺寸, 最终的焊缝轮廓, 工艺要求等。

二、焊接符号由哪些单元组成?

焊接符号所包含的单元有, 供参考标准的那条线, 指示焊接部位的箭头, 表明基本焊接方式的符号, 涉及尺寸以及其他相关数据, 起到补充说明作用的符号, 用以表示完成情况的符号, 附属在符号后的尾缀, 规定的操作流程, 具体的焊接方法或者其他相关内容。

参考线和箭头

三、参考线是什么?

一条由处于、水平位置的、划线所组成的、参考线, 是用来构成、一个焊接符号的、基础, 参考线必须、画设在、靠近、会所要表示的、焊接接头符号的、旁边, 针对每一个、焊接符号单元, 都必须、依据、符号标准、放置于、参考线周围、并且为其、找到、一个适当的、位置处所, 水平参考线、以及、焊接符号单元的、位置、就如同、图1、上面呈现的那样。

四、焊接符号中各单元的标准位置是如何安排的?

图1所展示的, 是一条参考线, 有一些其他的, 单元标记能够放置在参考线的周围, 典型焊接符号呈现出各种, 定位焊缝的一些, 信息, 包含如下。

参考线和箭头_焊接符号组成_焊接符号的尾部符号

1.尾缀T专门被用以特殊的焊缝，比如说, 焊接方法产生改变、焊条出现改变等情况, 能够在图纸上面存在详细的参考说明。要是不存在参考意义或者不需要规范, 尾缀能够被省略。

2.参考线上存在一个 S 记号被称为 S, 它的情况取决于焊缝类型, 其中包括有坡口焊缝的熔深情况, 填角焊缝的尺寸状况, 塞焊或开槽焊缝的尺寸情形, 还有点焊或凸焊焊缝的剪切强度等情况, 而这个记号所处位置一般是位于焊缝符号的左边。

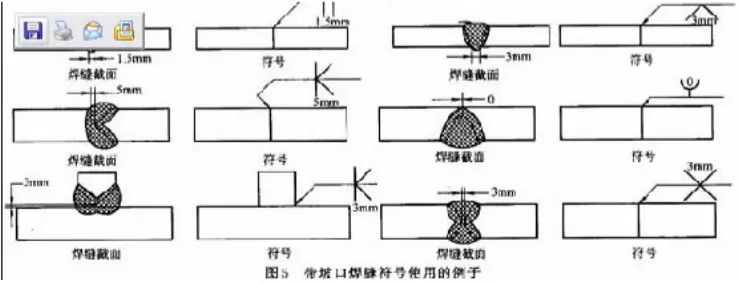

3.在这儿, 记号E所代表的是一个开坡口焊缝的有效尺寸, 这个有效尺寸还被称作焊缝尺寸或者焊脚高, 有效尺寸的尺度是标在圆括号内的, 不管箭头指向何方, 这个尺寸以及坡口一直都是处在参考线上焊缝符号的左边。

4.R于此处所代表的, 是形成所需形状的那些焊缝数之间的空间, 对于对接接头而言其是敞开的根部, 要是属于塞焊或开槽焊缝, R在此处表示的是填充深度, 此记号处在焊缝符号的中间位置。

5.A, 于此处而言, 所代表的乃是对接接头的坡口角度, 也就是倾斜角, 并且, 其还涵盖了塞焊焊缝的沉入角度。

6.F和A之间的水平短线-在这里代表完成的焊缝外形形状。

7.F于此处所表达的是获取所需焊缝外形的方式, 焊缝外形能够借由下述这些方式予以获取, 分别是打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。

8.标识为L的部分, 其所代表的是焊缝长度, 此长度的标示, 始终处于焊缝符号的右侧位置, 不论箭头处于什么样的位置状况, 该位置一直保持不变, 不会发生改变。

9.P在这里表示当焊接中断时焊缝的中心线与中心线的间距。

10.N于此处表示, 点焊、或者缝焊、又或者栓焊、再或者塞焊、还或者开槽焊、亦或者凸焊焊缝所需要求的数量。

五、箭头一般放置在哪里?

箭头线处在参考线的一端, 或者是另一端, 在焊接接头的箭头线那一侧存在一个箭头, 此箭头能够朝着任何方向, 诸如向上、向下, 又或者向前、向后。一个焊接符号甚至可能拥有多个箭头。

六、箭头符号告诉人们些什么信息?

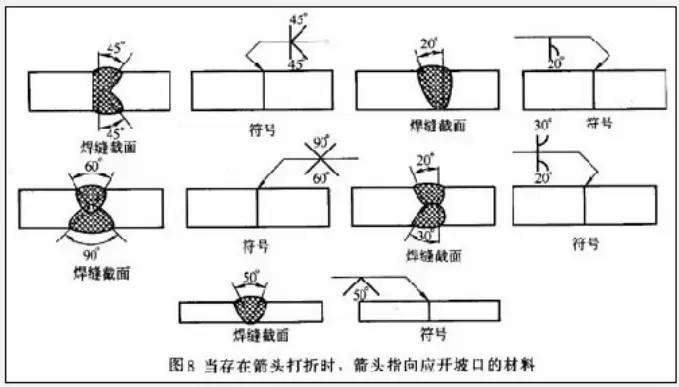

参考线和箭头_焊接符号组成_焊接符号的尾部符号

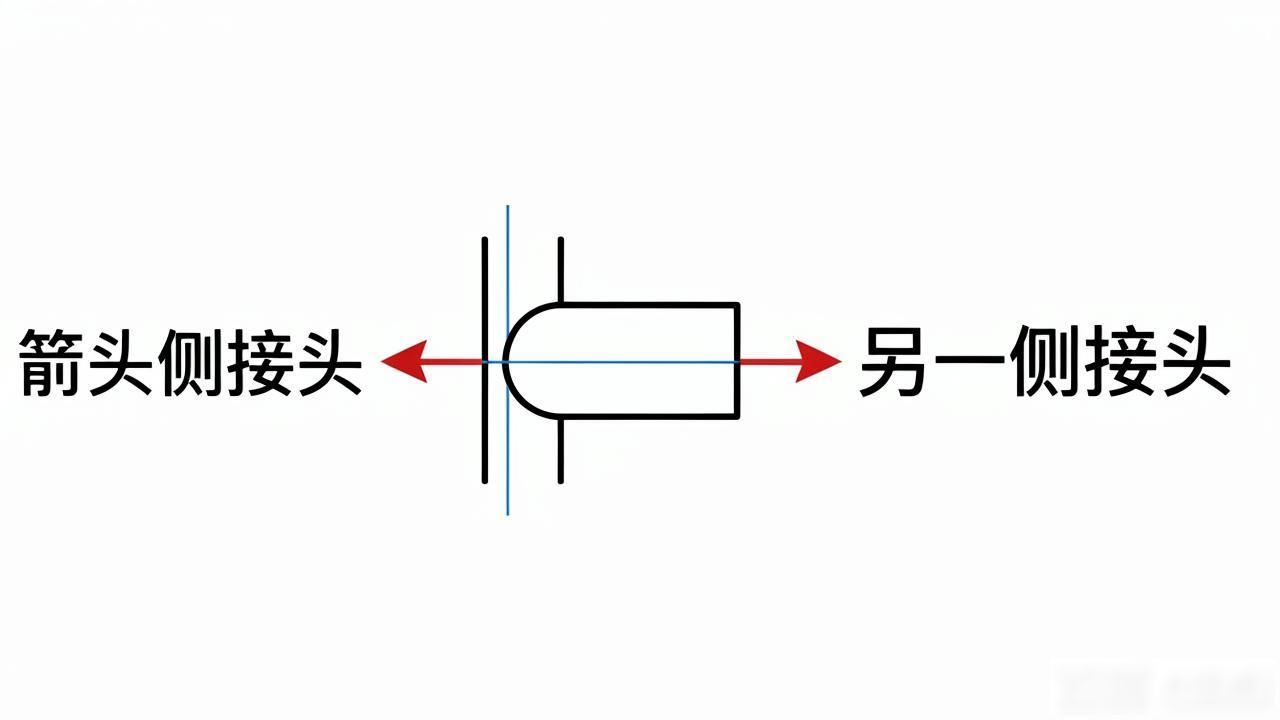

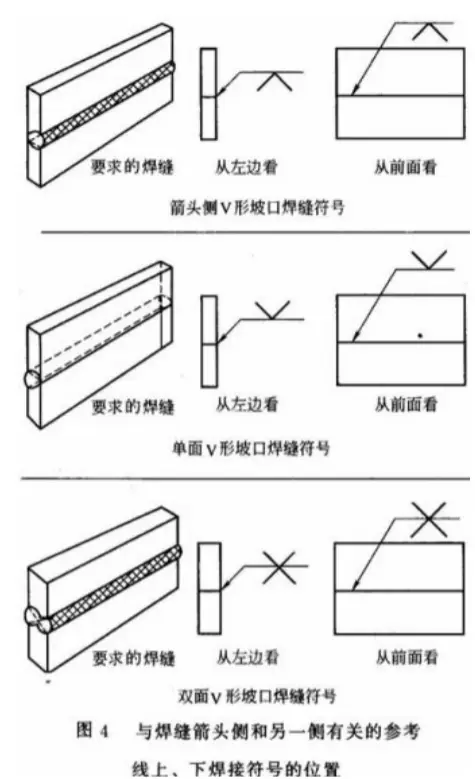

在参考线各自接头一边的上面, 或者下面, 放置着与箭头相关的符号。参考线的术语“箭头侧”, 所指的是箭头指向焊缝接头的那一侧。位于参考线箭头侧的符号, 意味着接头的箭头侧。位于参考线另一侧的符号, 则指的是接头的另一侧。当从图纸的底部去观看时, 箭头侧始终是更靠近观看者的。箭头侧和另一侧的例子, 可见图2。
