搞懂钣金件焊接再也不难，教你如何辨别这些常用符号，收藏备用

说到钣金件焊接, 我们常常会碰到下面这类符号, 焊接辅助的符号, 补充的符号, 尺寸的符号, 基本的符号,了解并将这些基础掌握好, 之后接触到了那对自己快速上手也是有帮助的, 现在就给大家进行仔细的讲解！

▍一、焊缝辅助符号

▍二、焊缝补充符号

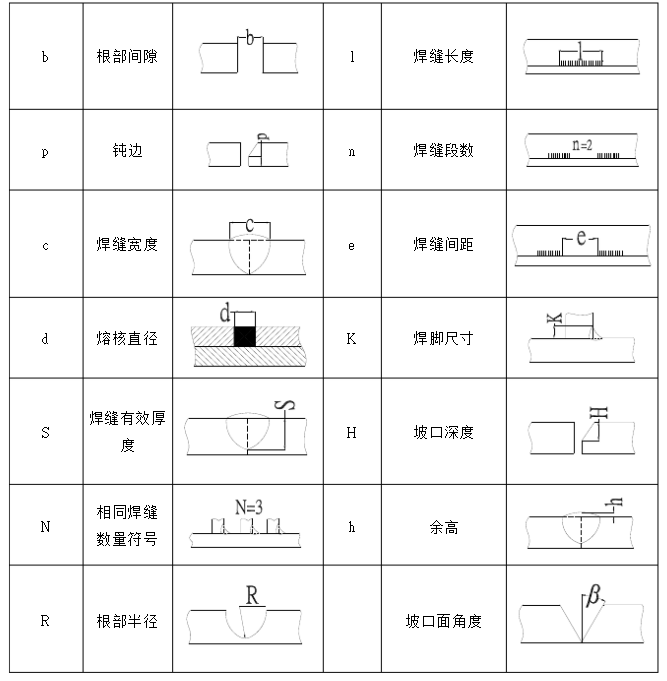

▍三、焊缝尺寸符号

▍四、焊接符号在图面上的位置

4.1 基本要求：

悍缠表示方法的完整形式, 除了上述所说的基本符号、辅助符号、补充符号之外, 还涵盖了指引线、一些尺寸符号以及数据。焊缝符号以及焊接方法代号, 必须借助指引线以及相关规定, 才能够精确地表示焊缝。指引线一般是由带有箭头的指引线（简称为箭头线）和两条基准线（一条是实线, 另一条是虚线）这两部分构成的。

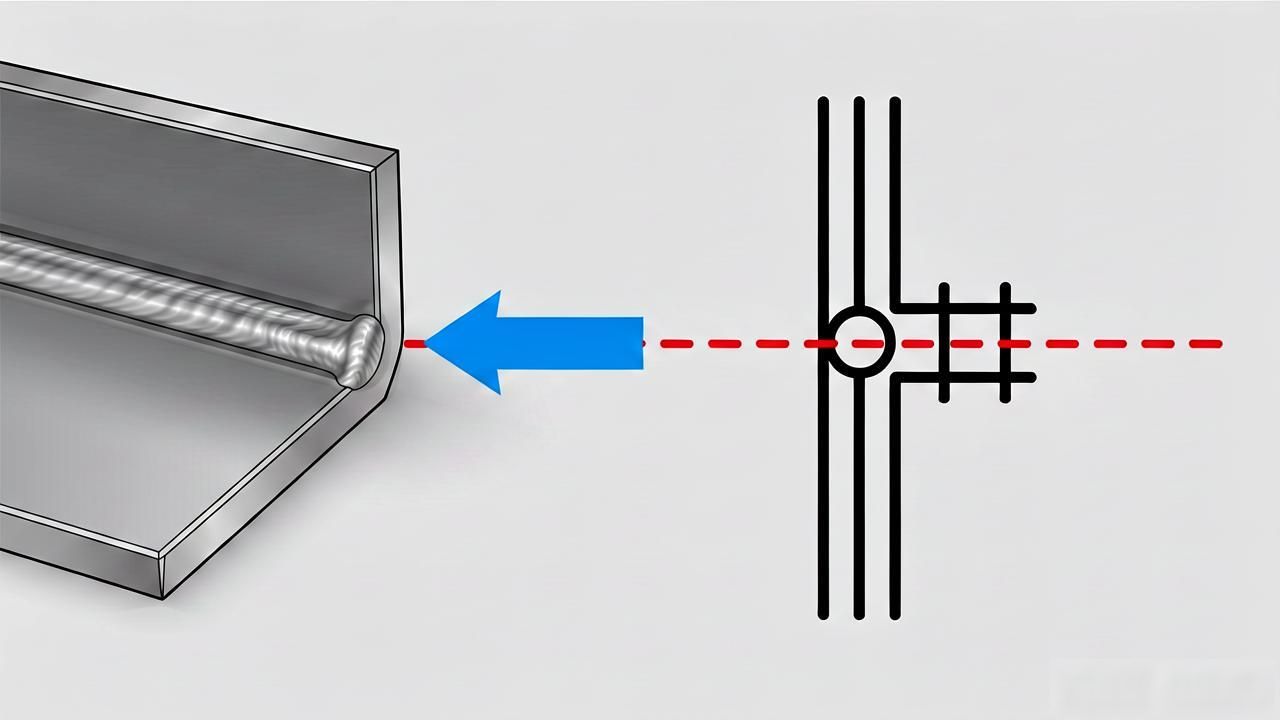

4.2 箭头和接头的关系

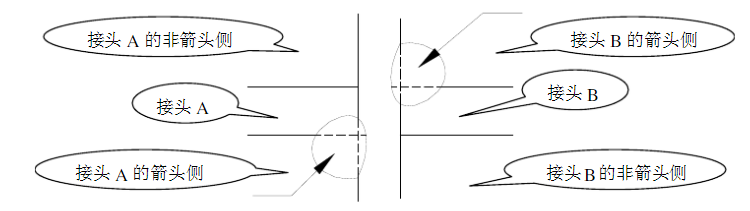

下图实例给出接头的箭头侧和非箭头侧的含义：

4.3 箭头线的位置

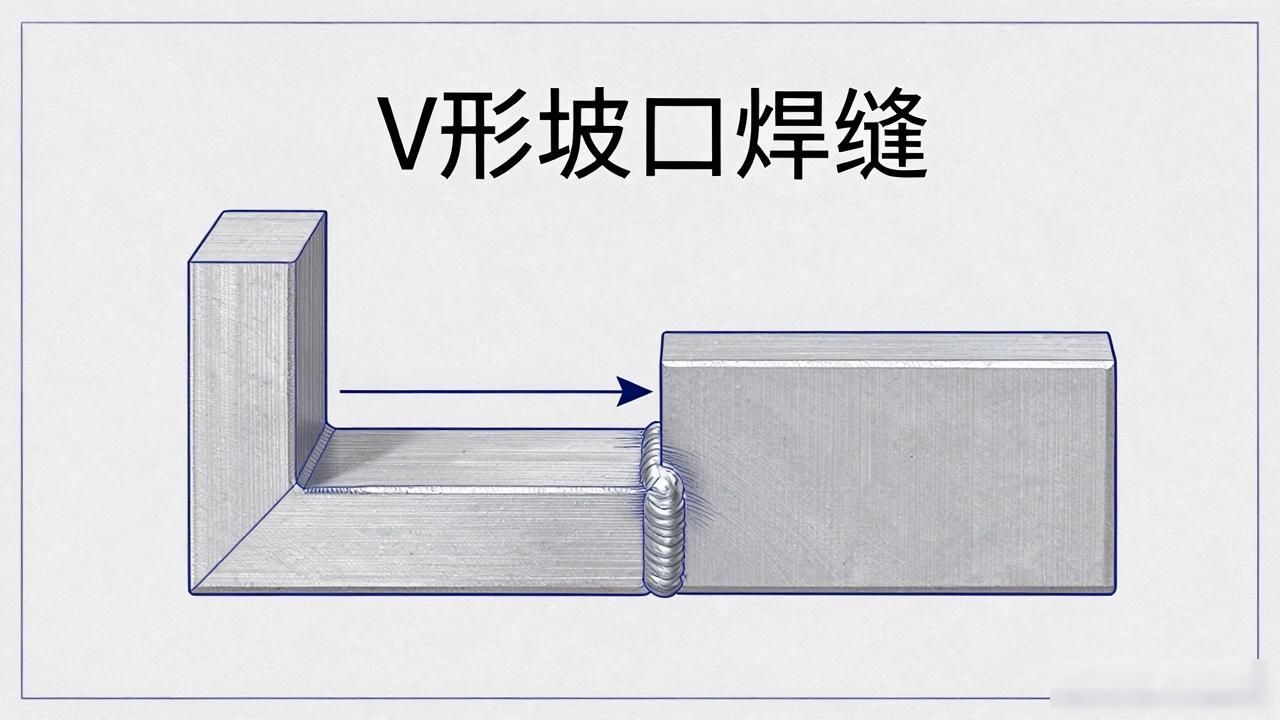

一般而言, 箭头线对于焊缝的位置通常并没有特别的要求, 可是在对V、单边V及J形焊缝进行标注时, 箭头线应当指向有着坡口的那一侧的工件, 并且在必要的情况下允许箭头线进行一次弯折。

4.4 基准线的位置

将基准线的虚线画在基准线实在线的时候, 它可以处于侧方, 也能够处于下方, 基准线一般来讲要与图样的底边保持平行, 不过, 在一些特殊条件的状况下, 它也能够与底边呈现垂直的状态。

4.5 基本符号相对基准线的位置

要是焊缝以及箭头线处于接头的同一侧, 那么就要把焊缝基本符号标注在实线侧, 就如同下面所展示的这样。

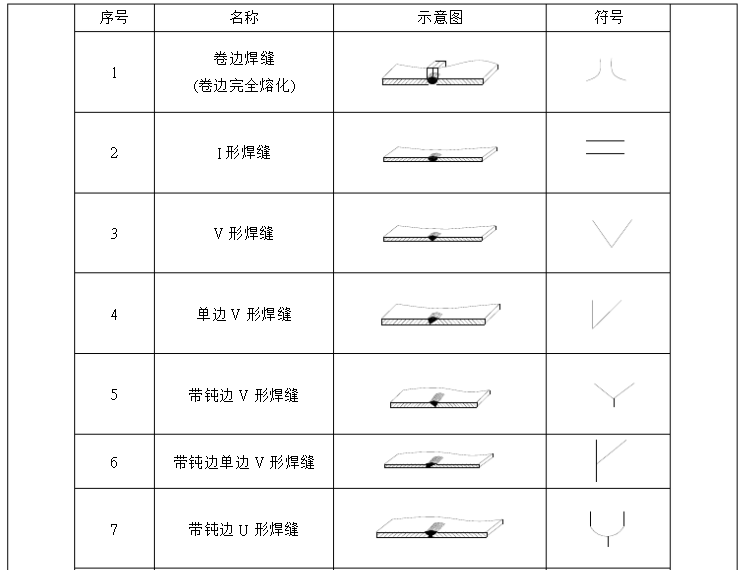

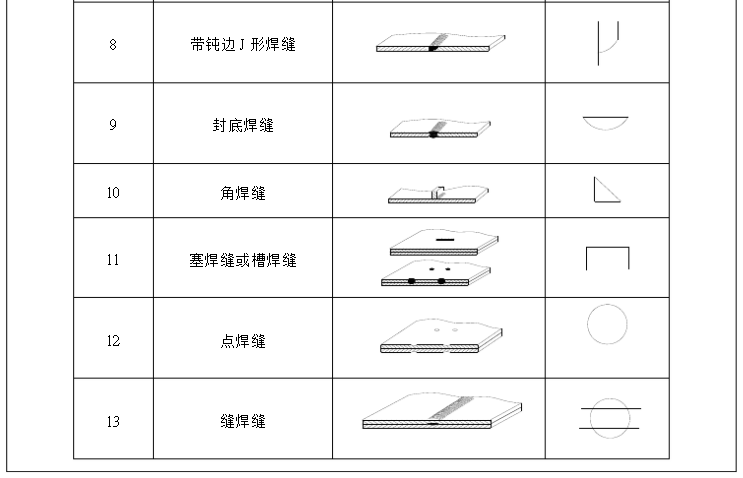

▍五、焊接基本符号

若焊缝处于接头的非箭头那一侧, 那就会把焊缝基本符号标示于基准线的虚线那边。

标对称焊缝及双面焊缝时﹐可不加虚线。
