常用焊缝符号及其标注方法

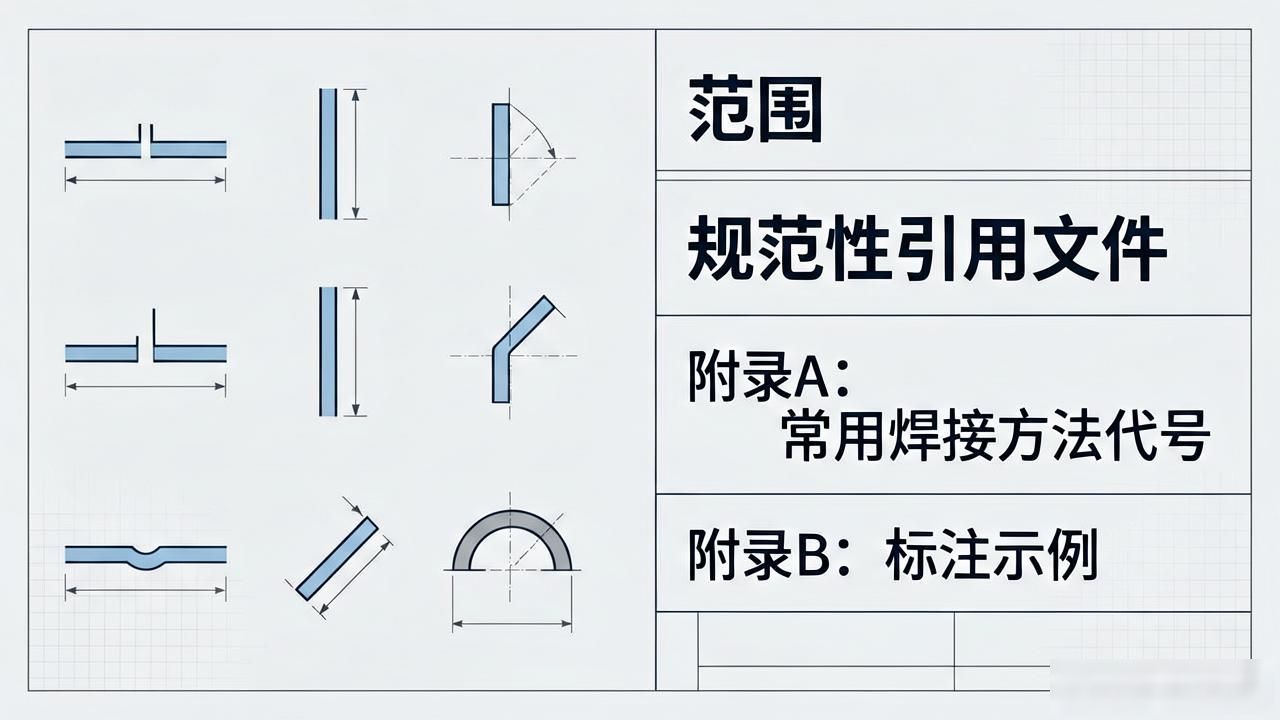

在常用焊缝符号及其标注方法的提纲之中, 提及有范围, 有规范性引用文件, 有规范其总的内容, 另有关于焊接符号的阐述, 也涵盖焊缝符号于图样里的呈现与标注, 还包含附录A（规范性的相应附录）里的常用焊接方法代号, 以及附录B（资料性的相关附录）里的标注示例, 范围规定常选用的那些焊缝符号其标记给予相应的办法, 适用于本公司各类别的技术图样（含产品图样、工艺图样、工装图样等）以及在技术文件（涵盖设计文件、工艺文件等）里对于其焊缝的表示方式。就2规范性引用文件而言, 下列文件当中的条款, 因通过本标准的引用, 进而成为本标准的条款。凡是注明日期的引用文件, 其后面所有的修改单, 这里所说的不包括勘误的内容, 或者修订版, 均不适用于本标准, 然而, 对于鼓励根据本部分达成协议的各方来说, 他们要研究是否可使用这些文件的最新版本。凡是不注日期的引用文件, 其最新版本适用于本标准。GB/T 324 在 1988 年规定了焊缝符号表示法, GB/T 5185 在 2005 年规定了焊接及相关工艺方法代号, GB/T 12212 在 1990 年规定了技术制图中焊缝符号的尺寸、比例及简化表示法, 焊接标注要明确地表示出所要说明的焊缝, 并且不让图样增加过多的注解, 焊缝符号一般是由基本符号与指引线组成, 必要时还能够加上辅助符号、补充符号和尺寸符号等。涵盖所有用于焊接标注的相关符号、代号还有数据的是焊接符号, 进行焊接符号标注以及各种说明的是焊接标注。常用焊缝符号的采用以及标注要依照本标准以及GB/T 324和GB/T 12212的相关规定来执行。在产品图样和设计文件里, 一般不会规定焊接方法（其技术条件当中应该注明焊接的技术要求）, 具体焊接工艺（包含焊接方法）是由工艺部门来确定的, 必要的时候, 产品图样和设计文件里也能够给出焊接方法。焊接方法的标注依照GB/T 5185, 常用焊接方法代号可见附录A。3 总则基本符号, 基本符号是用以表示焊缝横截面形状的符号, 常用基本符号可见1。表1常用基本符号4 焊缝符号在作焊接标注时, 焊缝的基本符号必须进行标注。对于需要开坡口的焊缝, 当设计对坡口形状有着特殊要求时, 那么应在技术图样之中画出焊缝坡口的断面图, 并且明确各项要求；设计对坡口形状没有特殊要求时, 那么技术图样中不做规定, 应由工艺人员在工艺文件里予以明确。辅助符号, 它是用于表示焊缝表面形状特征的符号, 具体见表2。若辅助符号对于焊缝的表面并无要求, 那么就不进行辅助符号的标注。补充符号, 其是为了对焊缝的某些特征加以补充说明而采用的符号, 可见表3。要是焊缝具备表3所列出的特征, 那就一定要标注相应的补充符号。表3补充符号尺寸符号, 常用尺寸符号见表4, 表里各尺寸符号, 在图样当中应标明具体数值。表4焊缝尺寸符号用以确定焊缝位置的尺寸, 并非在焊缝符号里给出, 而是标注于图样上。塞焊缝、槽焊缝带有斜边的情况下, 需标注孔底部的尺寸。5焊接符号在图样上的表现及其标注。6完整的焊接标注, 除上述基本符号、辅助符号、补充符号、尺寸符号及数据外, 还涵盖指引线及必要说明。7, 指引线, 8, 指引线通常是由带有箭头的指引线（箭头线）以及两条基准线构成, 一条是细实线, 另一条是虚线, 两条基准线间隔为2b（b为视图轮廓线宽度）, 见图1。基准线一般要与图样的底边相平行, 不过在特殊条件下也能够与底边相垂直。箭头线和焊缝的关系, a）, 焊缝在箭头侧: 就像图2（a）展示的那样, 也就是箭头线指向焊缝；b）, 焊缝在非箭头侧: 如同图2（b）所示, 即箭头线指向焊缝的背面。图2中, 带单角焊缝的T型接头处, 箭头线存在位置。a）对于其相对焊缝的位置, 通常没有特别特定的要求, 然而, 在标注形焊缝之际, 箭头线需要指向带有坡口那一侧的工件, 可参照图3。b）在有必要的情形下, 是允许箭头线进行一次弯折的, 见图4。除了, 点焊缝、缝焊缝、塞焊缝与槽焊缝之外的, 各类焊缝, 在图样之上进行表示的时候, 应当符合下面所述的规定: a） 可见焊缝纵向能够用2b～等粗的实线予以表示(能够使用有别于黑色的颜色), 见图5（a）；b） 不可见焊缝纵向能够用2b～等粗的粗虚线予以表示, 见图5（b）；c） 焊缝的横截面, 要按照焊缝实际的截面形状来绘制, 并且涂黑, 见图5（c）。必要的情况下, 能够用细实线画出焊接之前的坡口形状等, 见图5（d）。在点焊缝、缝焊缝、塞焊缝以及槽焊缝那里, 针对其径向位置要用粗实线的“+”来予以表示, 就其长度方向位置而言得用细点划线去表示, 还得参见附录B表中的序号15示例。要是焊缝于一个视图里已然表达得清晰明了了, 那就允许在其他视图上进行省略。关于基本符号在基准线上的表示方法。常用基本符号的画法还有比例, 具体情况可见表5。表5中, 常用基本符号的画法以及比例方面, 基本符号在基准线上有着这样的表示, a)要是焊缝处于箭头侧, 那么便把基本符号标注在基准线的细实线一侧, 可见图6（a）；b)要是焊缝位于接头的非箭头侧（也就是不可见焊缝的情况）, 那就将基本符号标在基准线的虚线一侧, 可见图6（b）；c)在标注对称焊缝以及双面焊缝的时候, 能够省略虚线基准线, 可见图6（c）。焊缝标注存在相应原则, 当在图样上已然采用图示法绘出焊缝时, 应当同时标注焊缝符号, 可见图6。各种符号相对于基准线的位置可见图7。图7中, 符号针对基准线的位置而言, 在图7里, 符号与基准线的位置关系是, 尾部符号标于箭头线的尾部, 而且是以90°开口对称于基准线的。同时, 基准线上所标注的各种焊缝符号的位置以及方向, 不会随着箭头线方向的改变而产生变化。另外, 尾部符号处标注的内容, 也不会随着尾部方向的变动而致使上下左右的书写顺序发生改变。还有, 当基本符号, 也就是辅助符号或者补充符号, 标注在基准线下方的时候, 其方向应当与标注在基准线上方时呈现相对称的状态。仅能标注基础件一侧焊接的是双面符号, 基础件两侧的焊接不可以使用双面符号, 可查看图8。焊接标注所依据规定的焊缝符号 , 其中数字与字符和图样里相应数字与字符的型式、字体宽度以及字体高度相符。在CAD绘图里, 属于软件锁定的焊接符号与字符大小是允许存在的。当有较多需标注的尺寸数据且难以分辨时, 要在数据前面添加相应的尺寸符号。焊缝符号的标注要尽可能做到简化。在基本符号右侧, 没有任何标注, 并且没有其他说明的情况下, 这意味着焊缝在工件的整个长度上是连续的。在基本符号左侧, 没有任何标注, 并且没有其他说明时, 这表示对接焊缝要完全焊透。当对焊缝段（点）数没有严格要求时, 允许省略。焊缝符号中的尾部符号后的（不带括号）数字代表着焊接方法, 带括号的数字代表焊接处数。见附录B表序号3示例。在不会引起误解的情况下, 可以省略虚线基准线及“（N）”的括号。见附录B表序号4示例。在焊缝符号里头标注交错对称焊缝的尺寸之际, 是允许在基准线上仅仅标记一回的, 这可见附录B表序号6的示例。当同一图样里全部焊缝都是一样的并且已经借由图示法清晰表明其位置之时, 能够统一在技术要求之中用符号去表示或者用文字进行说明, 就像“全部焊缝为5”；当部分焊缝是相同的时候, 同样能够采用这样的方式去表示, 不过剩余的焊缝应该在图样里明白无误地标注出来。焊缝段（点）的特殊分布要求（比如说：左右对称, 焊点均匀分布）, 能够在尾部符号那里用文字简要地标注出来。若有必要, 能够给出焊条或者焊丝的牌号, 且将其标注于基准线的上方, 又或者下方, 处于与基本符号相反的那一侧, 具体可见附录B表的序号23所示的示例。在同一个图样里, 要是若干条焊缝的坡口尺寸以及焊缝符号全都相同, 那么可以采取就在焊缝符号的尾部添加相同焊缝数量的方式来进行简化标注, 而其他形式的焊缝, 依旧需要各自进行标注, 这可见附录B表序号24的示例。附录A是规范性附录, 里面有常用焊接方法的代号, 焊接方法代号依照GB/T 5185, 常用焊接方法及其代号列于表中。关于表中常用的焊接方法以及其代号, 在附录B（资料性附录）里有标注示例, 常用的焊接标注示例被列于表中，表中的焊接标注示例。
