为什么面对这些焊接符号不知所云

那一种被称作焊接符号的, 属于工程语言范畴, 它具备能够以简单且明了的方式, 于图纸之上, 将焊缝的形状、几何尺寸以及焊接方法予以说明的特性。接下来, 小编专为大家寻找到一些有着实用价值的焊接图纸符号标注图解示例, 一块儿来瞧瞧它吧。

基本坡口符号

坡口符号

焊接图纸符号标注图解示例

焊接符号标注实例及方法

在焊接结构图样当中, 焊接方法能够依照国家标准 -85的规定, 使用阿拉伯数字作出表示, 标注于指引线的尾部。常用焊接方法代号呈现如表3 – 9所示的情况。要是属于组合焊接方法, 能够采用“/”进行分开, 左侧用来表示正面（或者盖面）的焊接方法, 右侧用来表示背面（或者打底）焊接方法。举例来说, V形焊缝先是采用钨极氢弧焊打底, 然后用手工电弧焊盖面, 那样就表示为141/111。

图3-21所示为焊缝符号以及焊接方法代号的标注示例, 此图呈现出一种情况, 即存在着V形坡口对接焊缝, 其背面进行了封底焊操作, 正面焊缝表面处于齐平状态, 具备这样的焊接方式, 打底焊采用的手段是手工钨极氮弧焊, 而盖面焊以及封底焊所运用的焊接方法均为手工电弧焊。

焊接方式代号

焊接符号表示方法

钢结构焊接符号含义大全

钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科隶属建筑行业领域, 所以在钢结构焊接符号的标注当中常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定

1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线是实线, 另一条基准线是虚线, 并且它们的线型都是细线。

2、基准线的虚线, 能够画在基准线实线的上侧，或者画在下侧, 基准线一般的情况之下, 应当和图样的标题栏保持平行, 只有在特殊的条件的时候, 才会和标题栏垂直。

3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标记在基准线的实线方面；要是焊缝处于接头并非箭头的那一侧, 那么基本符号则标记在基准线的虚线方面。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线应该朝着有着坡口一面的工件所指。

6、那些基本符号, 还有补充符号, 它们与基准线相交了, 或者相切了, 和基准线重合的线段, 是用粗实线来表示的。

7、需明确焊缝的基本符号, 辅助符号, 以及补充符号, 除尾部符号外, 这些一律是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号应是细实线, 尾部符号主要是用于标注焊接工艺, 方法等内容。

8、要是处于同一图形之上, 在焊缝形式、断面尺寸以及辅助要求全都相同这一形势下, 能够只是选择一处对焊缝的符号以及尺寸予以标注。并且还要加注“相同焊缝的符号”内容, 相同焊缝符号呈现为3/4圆弧状态, 是画在引出线的转折之处的。

如果是在同一个图形之上, 存在着多种相同的焊缝, 那么能够把焊缝进行分类且编号登记, 然后标注在尾部符号的范围之内, 分类编号所运用的方法是A、B、C等等, 在同一类别的焊缝当中可以挑选一处来标注代号。

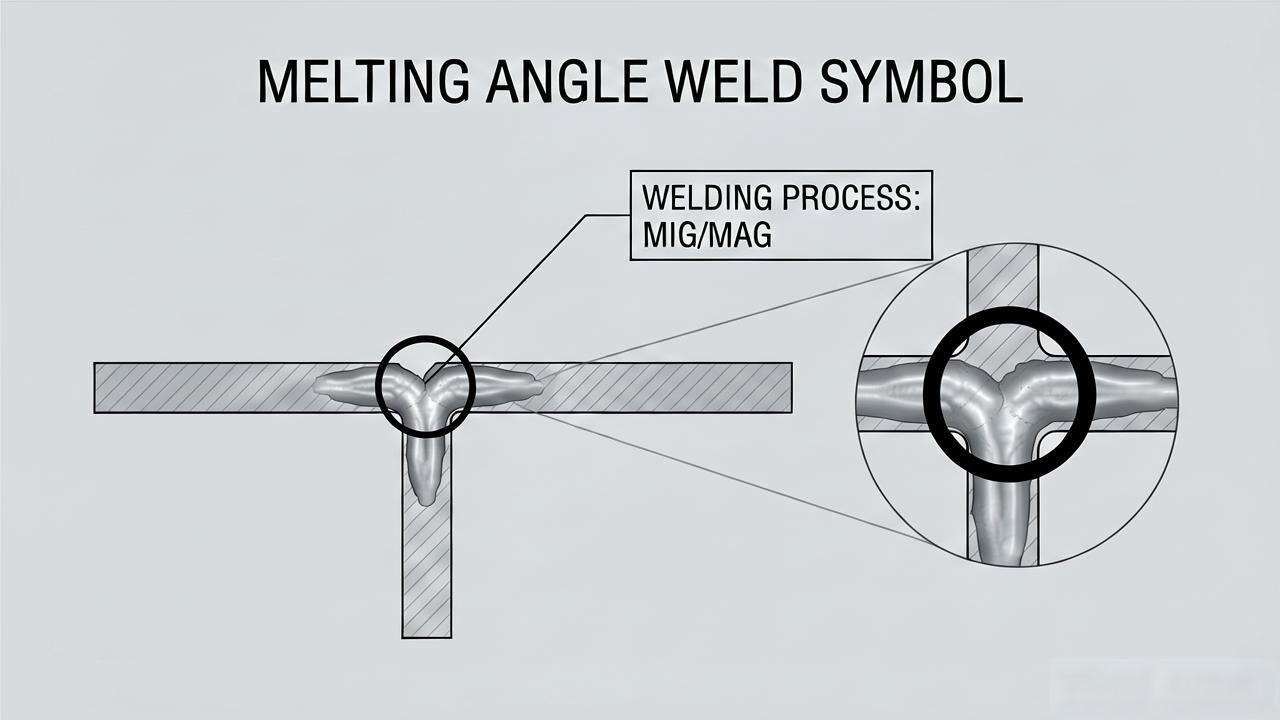

9、应当按照图1-38的方式, 对熔透角焊缝的符号进行标注, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。

10、对于那种形状之中比较长的角焊缝, 像是在焊接实腹钢梁的时候所用到的翼缘焊缝这样的, 是可以不采用引出线去进行标注的, 而是能够直接在角焊缝的旁边标注出焊缝尺寸的值K。

11、于连接长度范围之中, 只是局部的区段存在焊缝之际, 依照图1-40进行标注, K乃是角焊缝焊脚尺寸。

12、要是焊缝分布并非规则的情况, 那在对焊缝符号进行标注之际, 于焊缝的地方添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示无法看见的焊缝。

13、相互处于焊接状态的两个焊件, 要是属于单面焊且带有双边不对称坡口的焊缝情形, 那么引出线的箭头会指向具有较大坡口的那个焊件。

14、围焊缝符号, 用来表示环绕工作件周围的情况, 它是以圆圈的形式呈现, 画在引出线的转折的位置之处, 并且要对其焊角尺寸K进行标注, 是这样规定的。

15、当存在三个或者更多的焊件彼此进行焊接时, 此时其焊缝不可以当作双面焊缝来进行标注, 焊缝符号以及尺寸应当各自分别标注。

16、于施工现场开展焊接操作的焊件, 其焊缝需要标示“现场焊缝”符号, 这个现场焊缝符号是涂黑的三角形旗号形状。并且它绘制的位置在引出线的转折之处哦。

17、对于相互焊接的两个焊件 , 若当中只有一个焊件是带有坡口的情况 , 像单面V形这种 , 那么引出线箭头所指的方向 , 便是指向那个带坡口的焊件。

举例

欧美焊接符号举例

4.5——表示焊点直径

【3】——根据图示说明，表示此项为CC项或者SC项

6——-表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X——表示俩点之间的焊点个数为12个

日本焊接符号举例

A——根据图示，表示关键或重要特性
