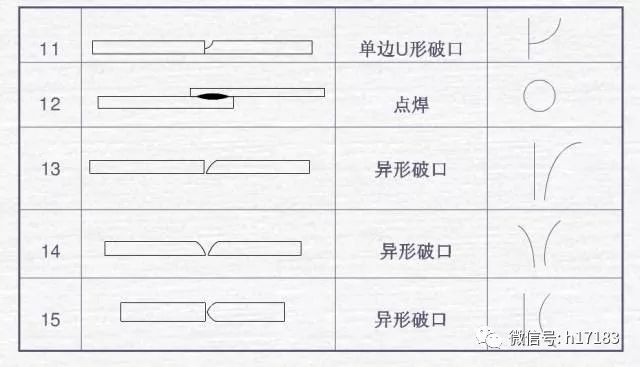

基本坡口符号
坡口符号

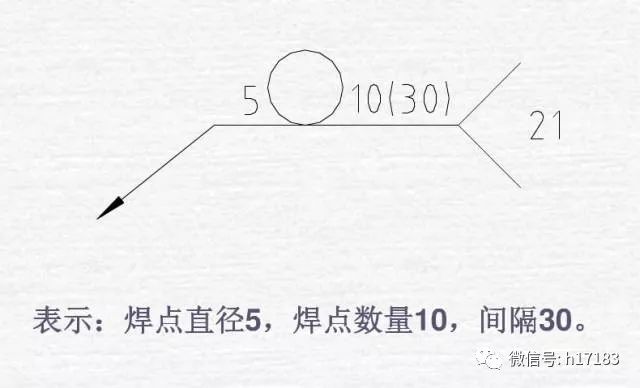

焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方式能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 标注于指引线的尾部方面。常用的焊接方法代号呈现于表 3 -9 里面所说的那样。要是存在组合焊接方法, 能够运用 “/” 进行分开, 左侧代表正面（或者盖面）的焊接方法，右侧代表背面（或者打底）焊接方法。举例而言, V 形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 那么就表示成 141/111。

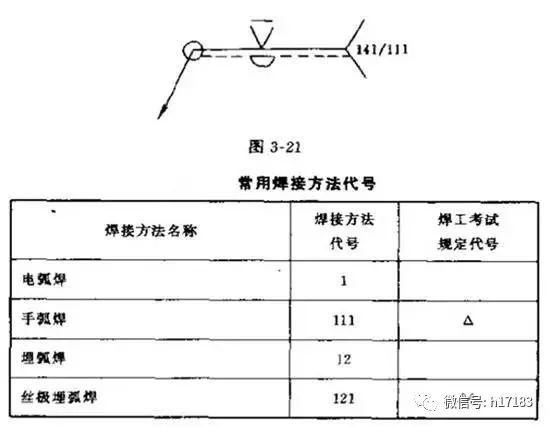

焊缝符号以及焊接方法代号标注的示例, 看见图 3 – 21 所示, 该图所呈现的是 V 形坡口对接的焊缝, 背面实施封底焊, 正面焊缝的表面处于齐平状态, 焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
基于GB324一1988《焊缝代号》绘制, 是钢结构焊接符号的依据。钢结构通常归属建筑学科, 属于建筑行当。故而在钢结构焊接符号的标注期间常常伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

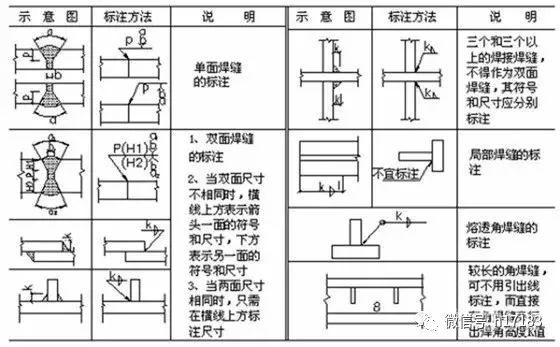

钢结构焊缝符号表示的方法及有关规定
1、电弧焊的熔合线是由箭头以及两条基准线共同构成的, 其中一条呈现为实线, 另一条呈现为虚线, 而这两条线的造型都是纤细的线条, 呈现出细条的形态。
2、基准线的虚线, 可以被画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般而言应当和图样标题栏保持平行, 仅仅是在特殊条件之下才会和标题栏保持垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处在接头并非箭头的那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注为单边形焊缝的时候, 箭头线需要指向有着坡口的那一侧的工件。
6、基本符号, 和补充符号, 与基准线相交, 或者相切, 与基准线重合的那些线段, 使用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号同样是（尾部符号除外）粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线尾, 部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式, 其断面尺寸以及辅助要求都相同的时候, 能够只挑选一处来标注焊缝的符号跟尺寸, 并且还要加注“相同焊缝的符号”。相同焊缝的符号是3/4圆弧, 画在了引出线的转折之处。
对于处于同一图形之上的情况, 当存在数种相同的焊缝时, 能够把焊缝进行分类编号, 将其标注于尾部符号之内, 并且分类编号采用A、B、C等等, 在同一类焊缝里可以挑选一处来标注代号。
9、需按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、倘若运用形中较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 那么能够不借助引出线进行标注, 而是直接于角焊缝旁边标注焊缝尺寸值K。
11、若于连接长度范围当中, 仅仅只是局部的区段存在焊缝的情况下, 那么便依照图1-40来进行标注。其中, K所代表的是角焊缝的焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候, 于焊缝这个位置添加中实线用来表示能够看见的焊缝, 若是添加栅线则用来表示不可以看见的焊缝。
13、两个相互焊接的焊件, 处于当为单面焊并带有双边不对称坡口焊缝的情况时, 引出线的箭头指向较大坡口那一侧的焊件。
14、围焊缝符号, 用于环绕工作件周围情况, 是以圆圈形式来表示的, 它画在引出线转折相关地方, 并把焊角尺寸K进行标注。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不可以作为双面焊缝来进行标注, 焊缝符号以及尺寸需要分别予以标注。

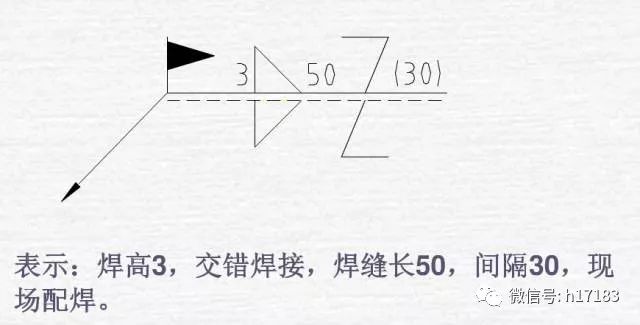

16、于施工现场开展焊接作业的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 绘在引出线的转折之处。
17、当两个焊件相互焊接, 其中仅有一个焊件带有坡口, 像单面V形这种情况时, 引出线的箭头所指向的便是带坡口的那个焊件。
举例

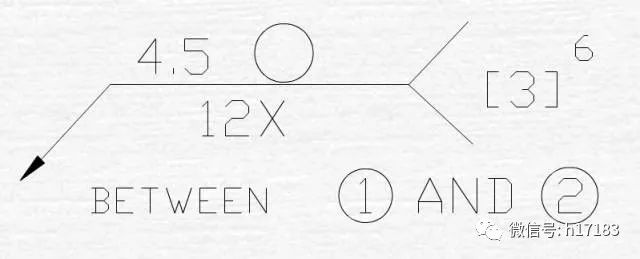

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个

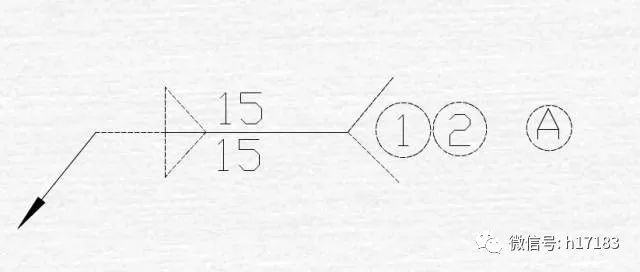

日本焊接符号举例
A——根据图示，表示关键或重要特性
