看不懂图纸？那是你不知道焊接符号 焊接符号标注步骤及方法详解

机械绘图之际, 时常会碰到要开展焊接的情形, 焊接符号能够针对焊接进程予以详尽的指引, 它能够以简洁清晰的形式于图纸上面告知我们焊接的形态, 各个图形的尺寸以及焊接的方法等等,接下来, 小编替大家整理了焊接符号全部内容以及其标注的方式, 用以供给学习参考。

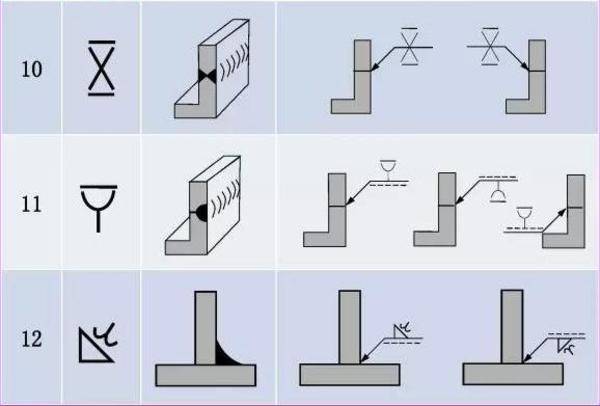

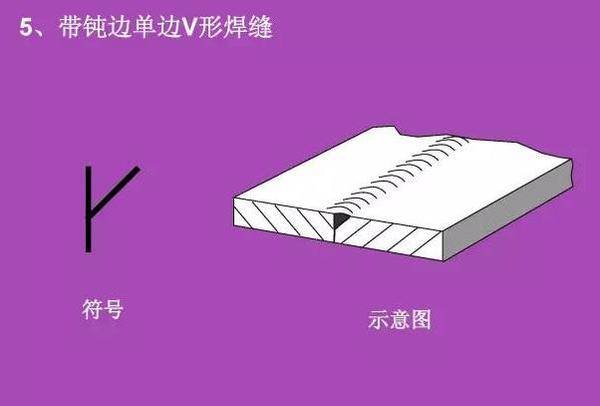

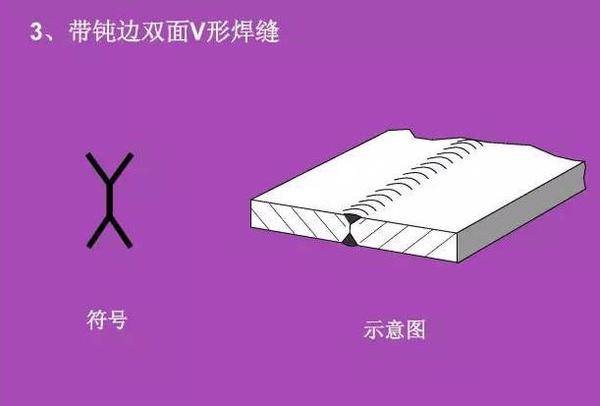

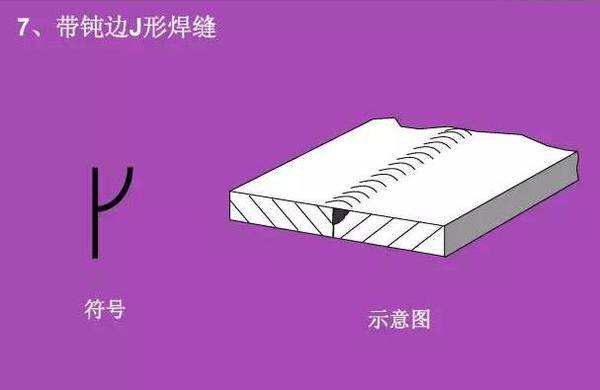

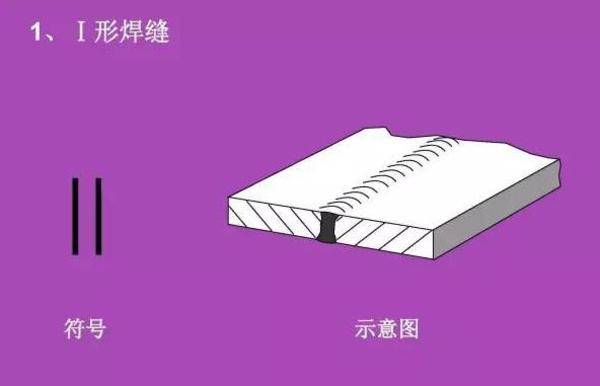

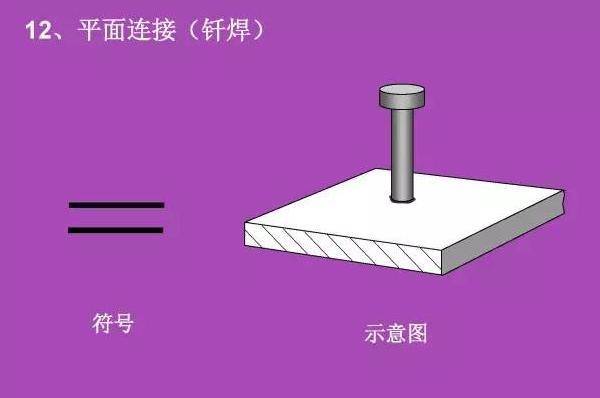

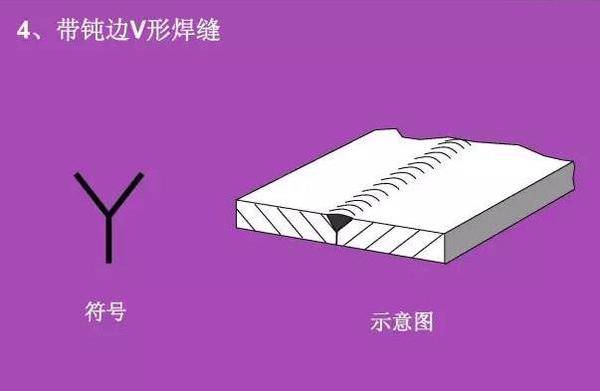

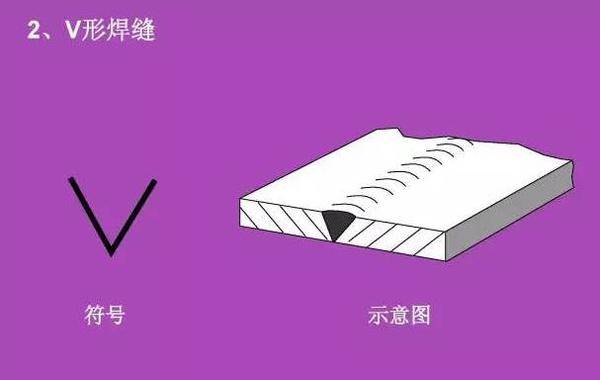

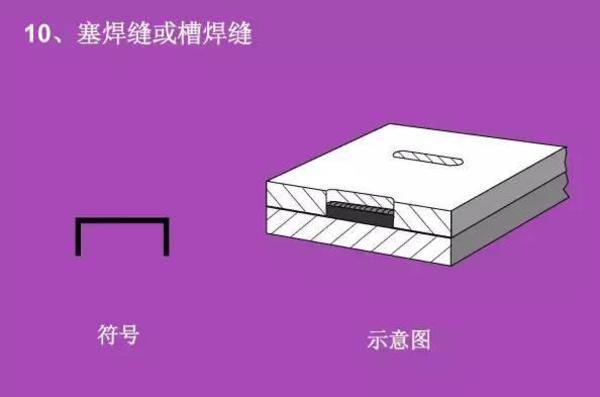

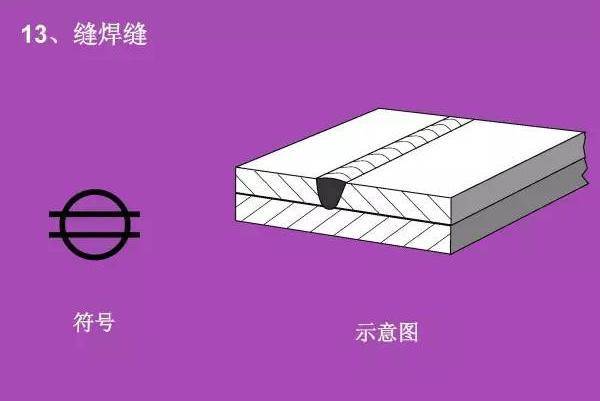

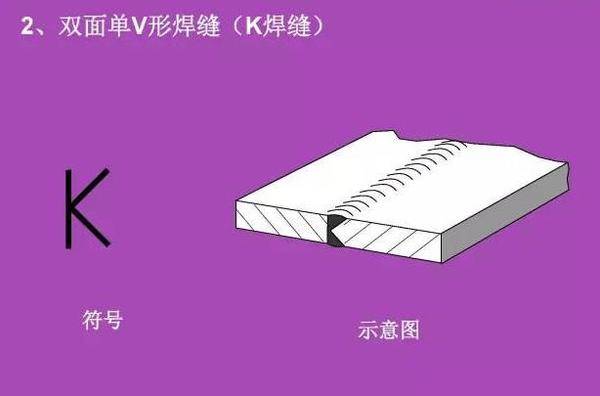

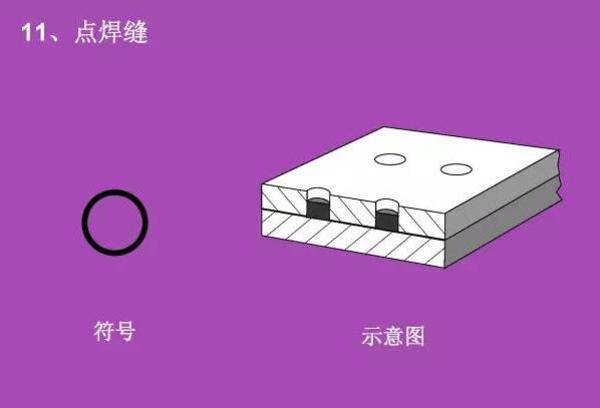

一、基本符号

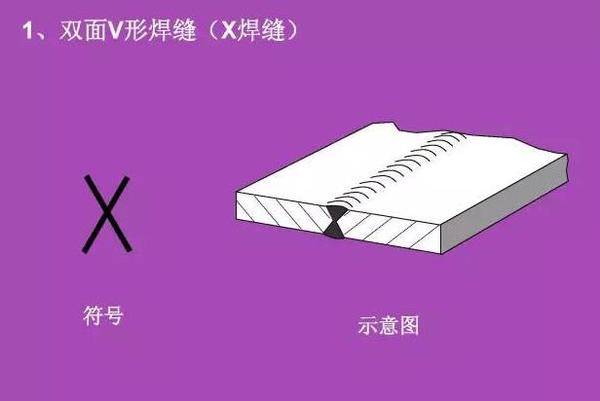

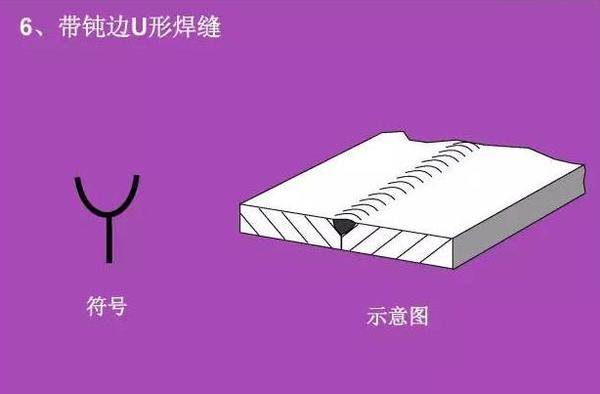

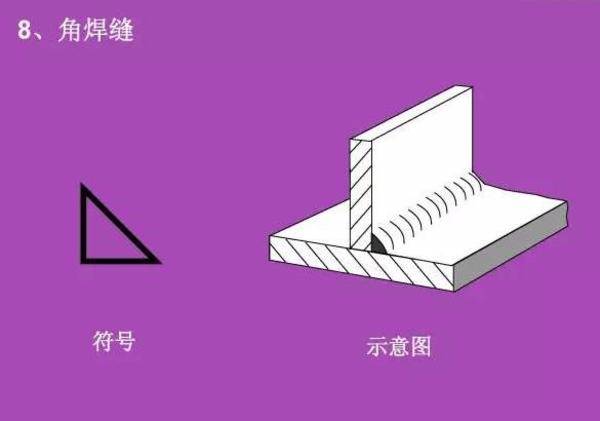

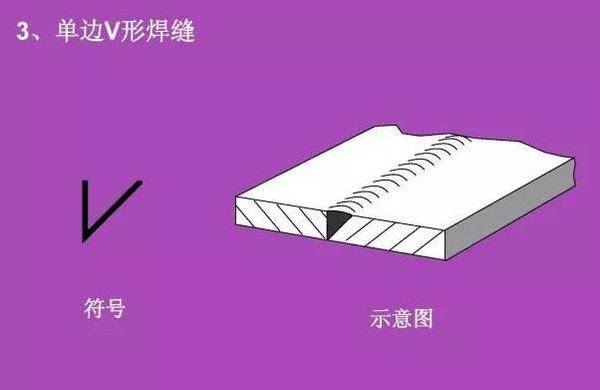

焊接符号含基本符号, 辅助符号, 补充符号, 指引线, 焊接尺寸等部分, 当我们要对焊接横截面的形状, 线宽等做标注时, 标注字符高度一般为1/10, 下面是焊接基本符号。

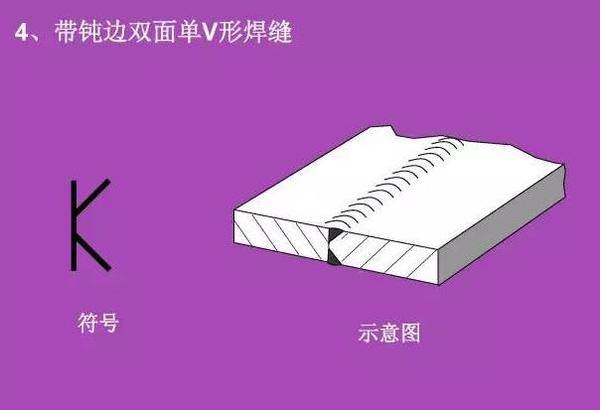

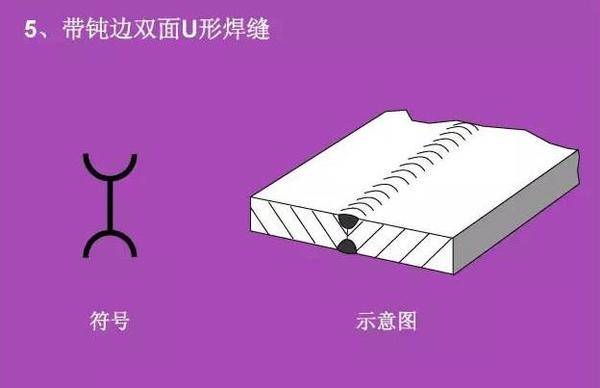

二、基本符号的组合

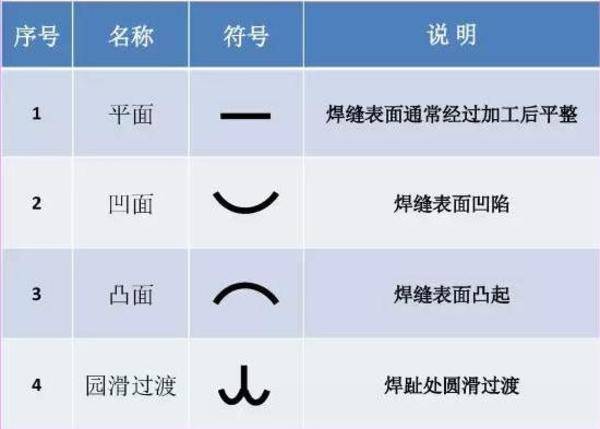

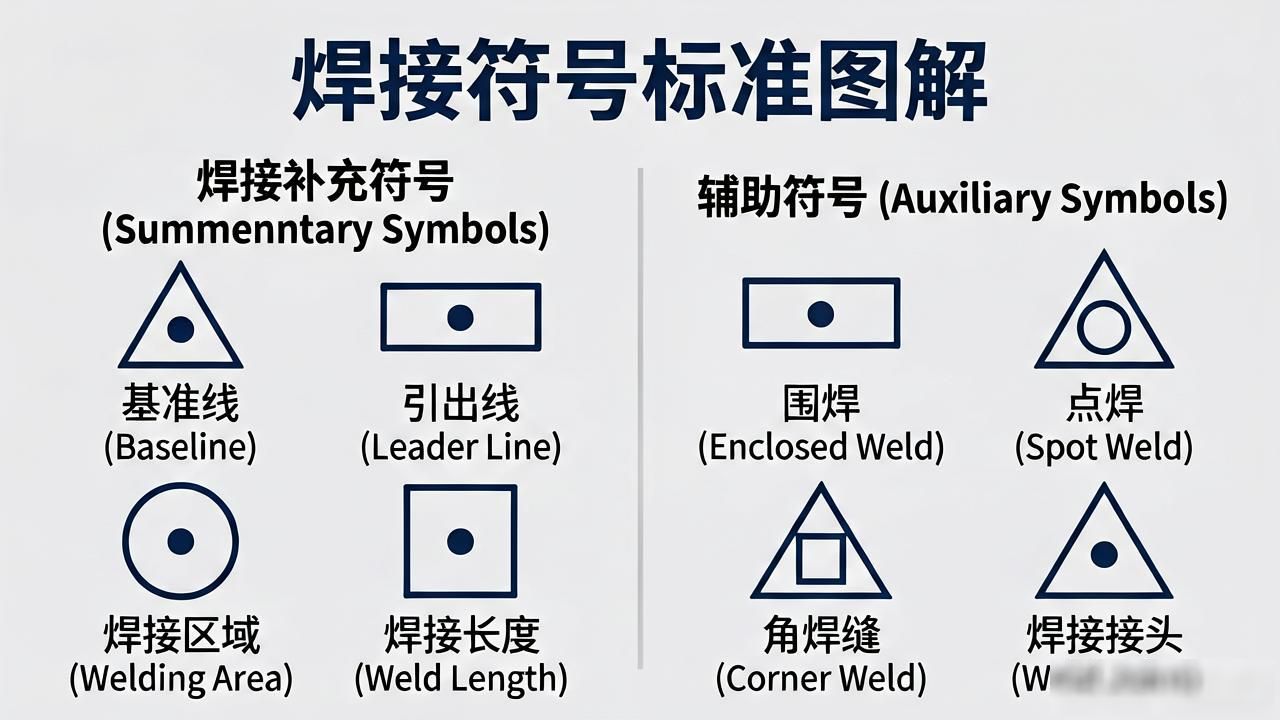

三、补充符号

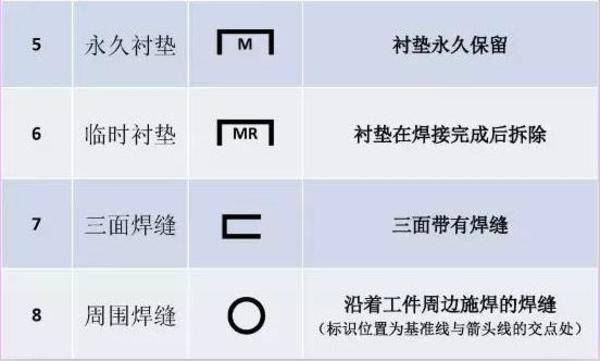

焊接补充符号, 是表示焊接形状的符号, 还有焊接范围等特征符号, 辅助符号也是如此。

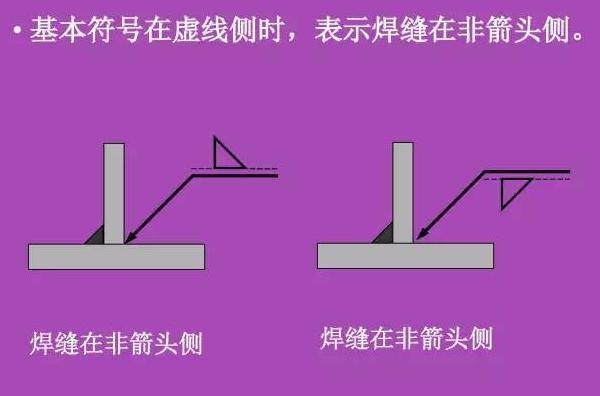

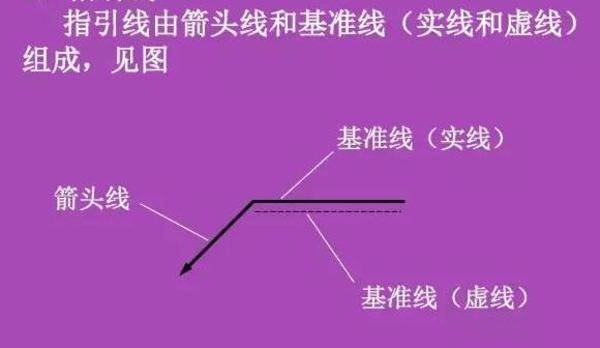

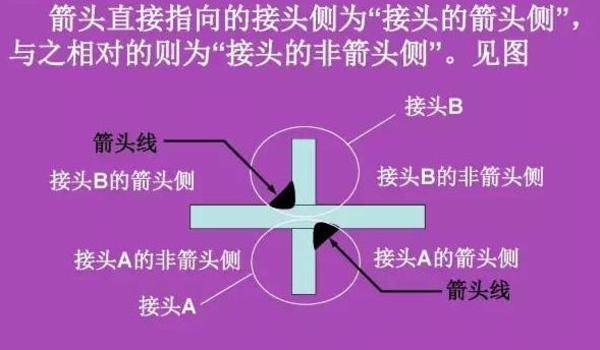

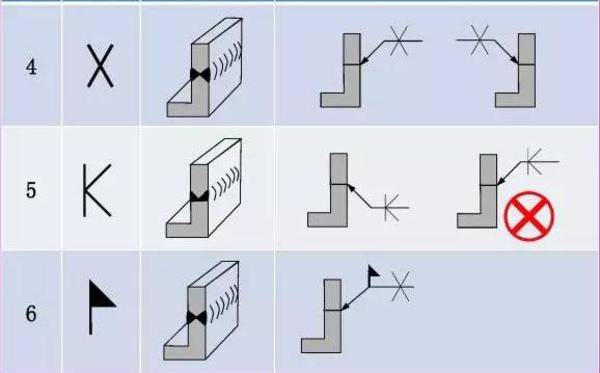

四、基本符号和指引线位置规定

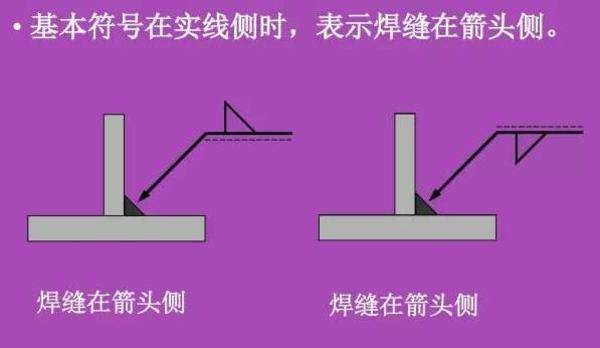

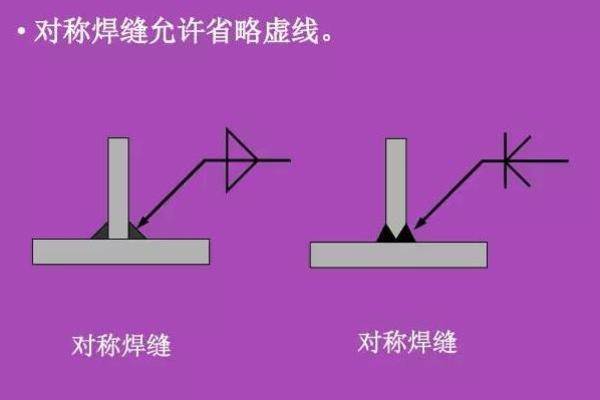

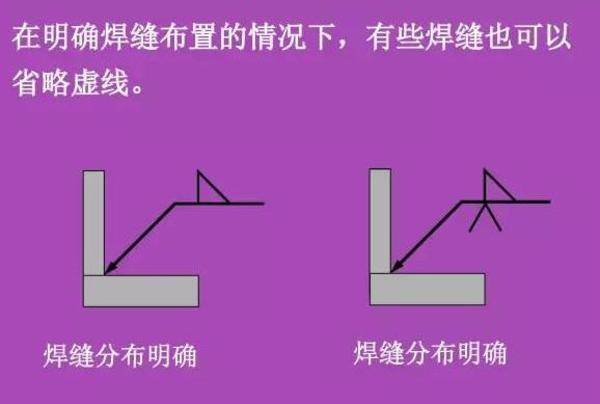

于焊缝符号里头, 基本符号以及指引线属于重要环节, 焊缝位置一般是按照基本符号与指引线之间的相对位置来确定的, 这里面涵盖了箭头线的位置, 基准线的位置, 还有基本符号的位置等等, 接下来我们瞧瞧具体的位置图解。

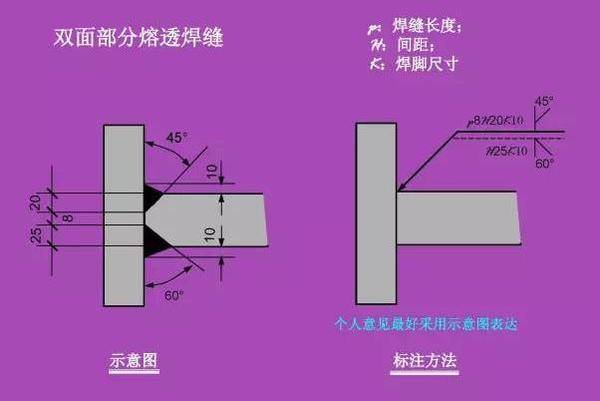

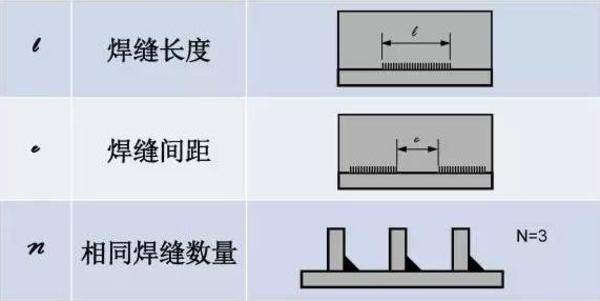

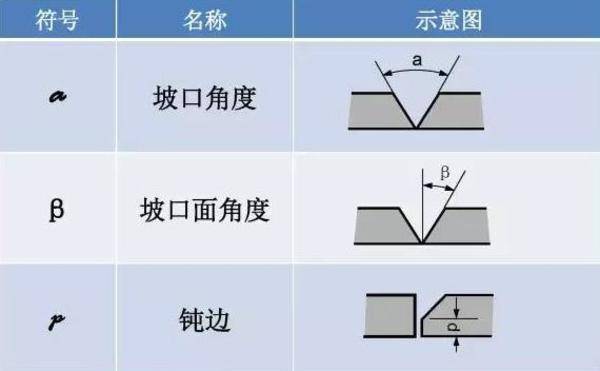

五、尺寸和标注

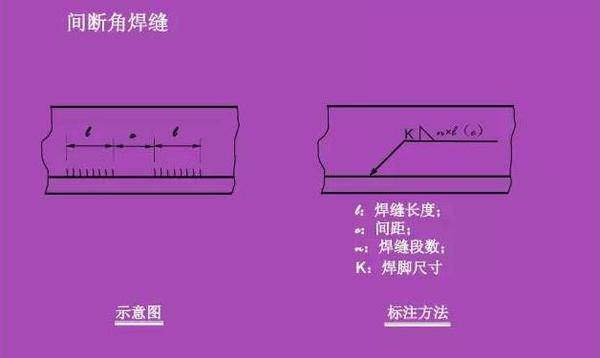

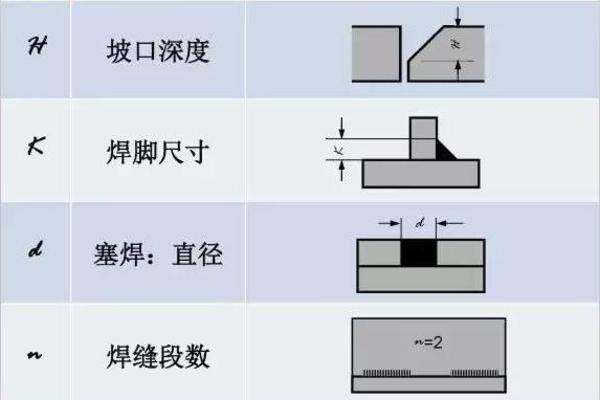

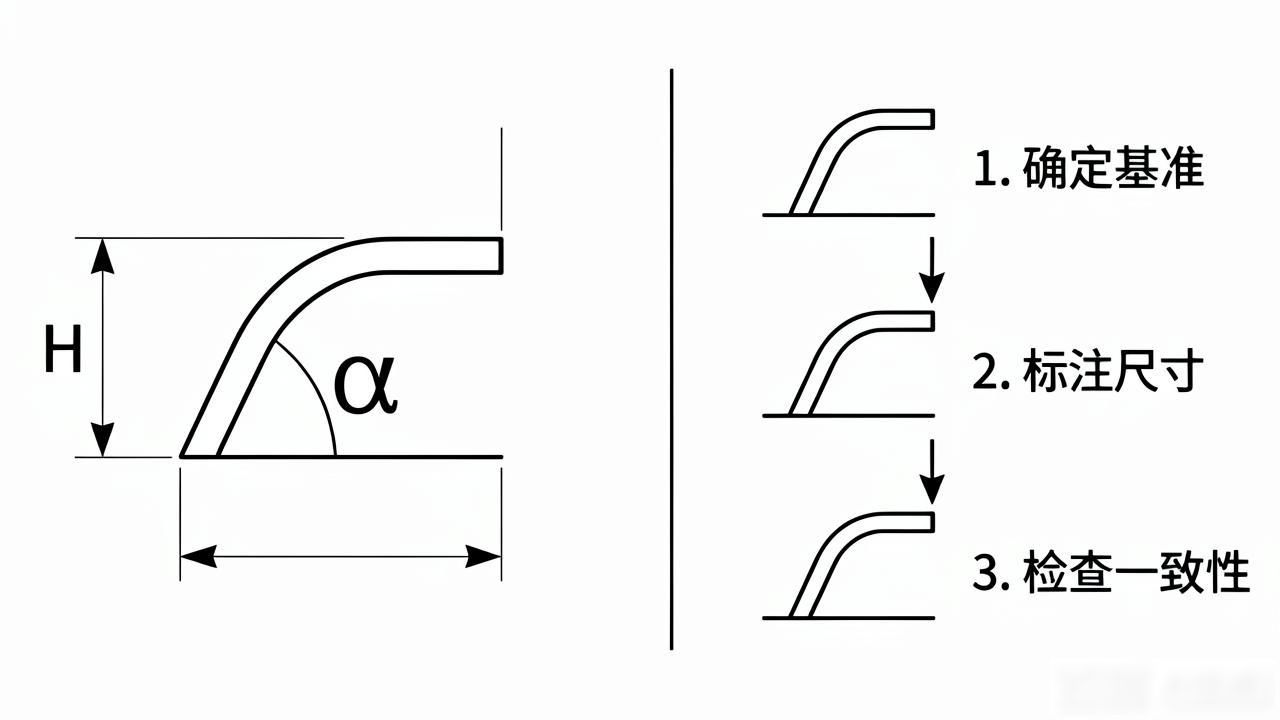

当处于必要情形之时, 我们能够于焊接符号里做出尺寸标注, 像是焊高、坡口角度之类的。要是标注太过繁杂以至于不容易被理解, 那么可以采用示意图来进行标注。

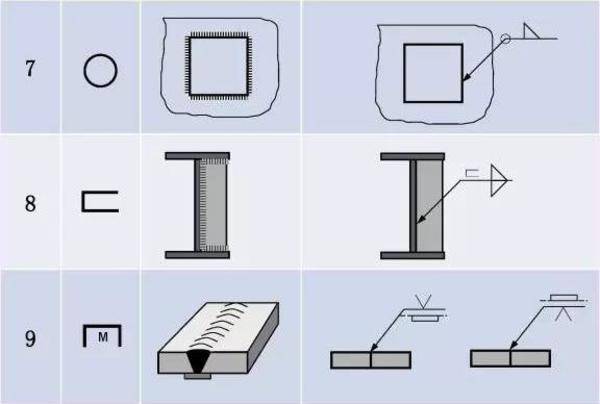

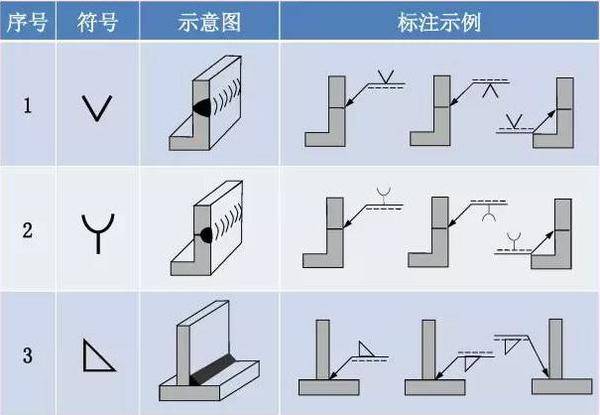

六、焊缝符号应用示例

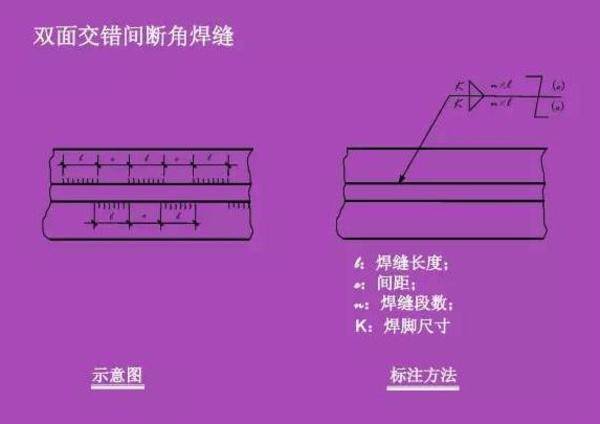

七、其他应用示例

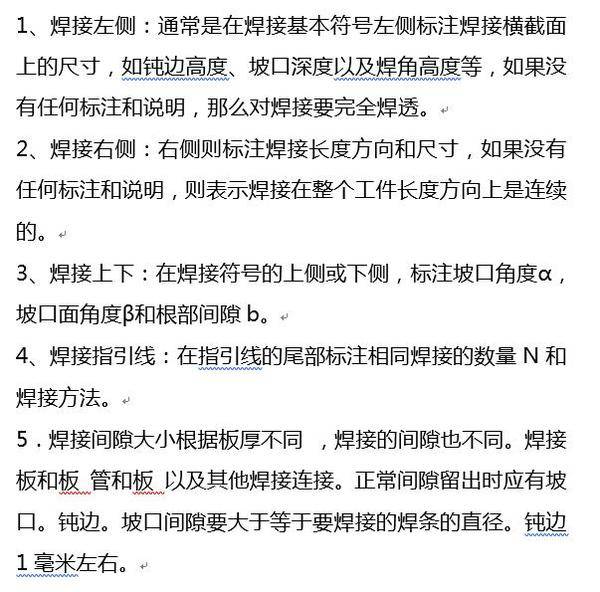

八、焊接符号标注方法说明
