基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定，借助阿拉伯数字予以表示, 标注于指引线的末尾端部。常用焊接方法的代号呈现于表 3 – 9当中。要是属于组合焊接方法, 能够使用“/”进行分隔, 靠左侧予以表示正面（或者盖面）的焊接方法, 靠右侧表示背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊开展盖面工作, 那么就表示成 141/111。
标注示例呈现出焊缝符号以及焊接方法代号, 其示例见图3-21, 此图所表示的, 是V形坡口对接焊缝, 该焊缝背面进行封底焊, 正面焊缝表面呈现齐平状态, 焊接时, 打底焊采用的是手工钨极氮弧焊, 盖面焊以及封底焊采用的是手工电弧焊。
焊接方式代号
焊接符号表示方法
以GB324一1988《焊缝代号》为依据来绘制的是钢结构焊接符号, 钢结构一般归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注当中常常伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引发焊接缝的引出线路, 是由箭头以及两条基准线组合而成的。其中一条呈现为实线样子, 另外一条显现为虚线形貌, 它们的线型都是细线状态。
2、基准线的虚线, 能画在基准线实线的上面一侧, 也能够画在下面一侧, 基准线通常应当跟图样的标题栏保持平行, 只是在特殊的条件之下才会跟标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧，那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝的相对位置, 通常没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线需要指向那一侧带有坡口的工件。
6、和基准线相交或者相切的基本符号、补充符号, 用粗实线表示重合于基准线的线段。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾 部符号除外）是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 它主 要是用来标注焊接工艺、方法等内容的。
8、在同一个图形里头, 要是焊缝形式、断面尺寸以及辅助要求全都一样的时候, 能够只挑一处来标注焊缝的符号跟尺寸。并且还要加注“相同焊缝的符号”, 那个相同焊缝符号是3/4圆弧, 就画在引出线的转折的地方。
于同一个图形之上, 存在数种相同的焊缝情形时, 能够把焊缝予以分类并编号, 编号标注在尾部符号的内部, 分类编号采用 A、B、C 等等, 在同一类焊缝当中, 可以挑选一处来标注代号。

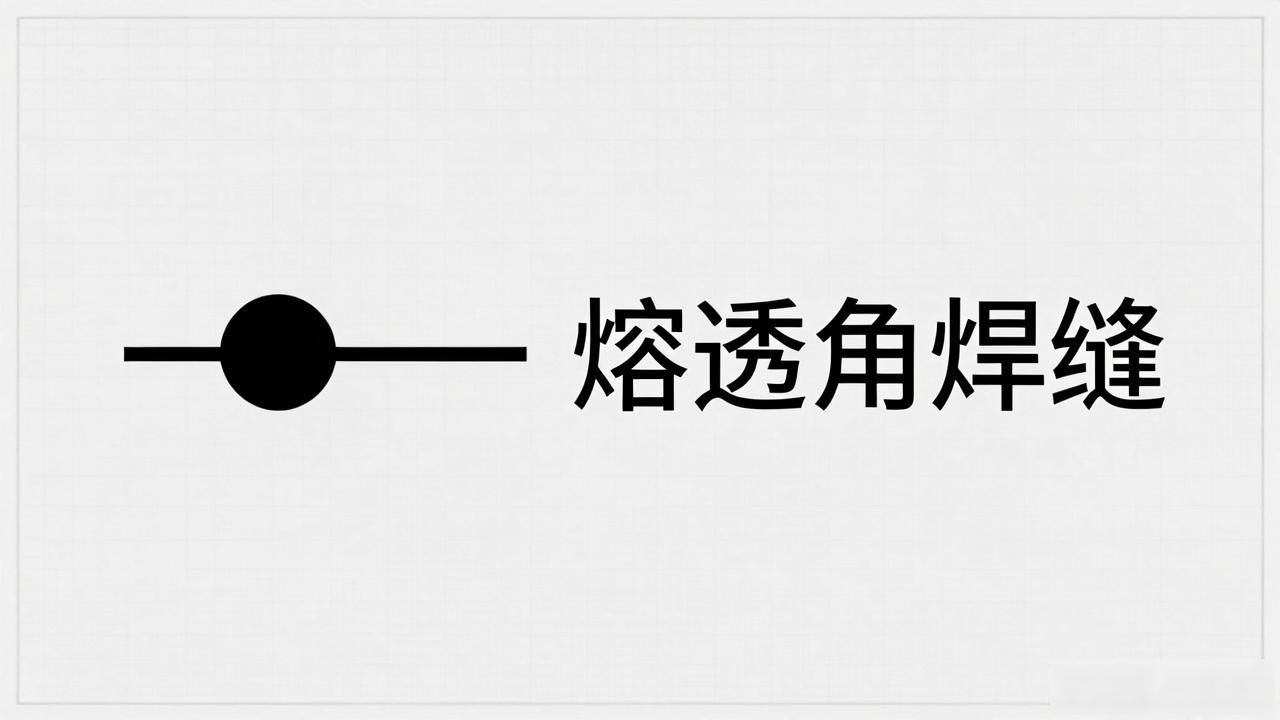

9、应按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 其所画之处, 位于引出线的转折处。
10、采用形状之中较长的那种角焊缝, 像是焊接实腹钢梁时的翼缘焊缝, 能够不使用引出线来标注, 可以直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、当处于连接长度范围里, 仅有局部的区段存在焊缝之时, 依照图1-40进行标注, 焊缝的形式为角焊缝, 其中K代表着角焊缝的焊脚尺寸, 标点符号。
12、若焊缝分布呈现出不规则的状况, 那么在对焊缝符号加以标注的这个时候, 于焊缝的位置, 添加中实线以此来表明可见的焊缝, 或者添加栅线用以表明不能看见的焊缝。
13、有两个相互焊接的焊件, 当此焊缝是单面焊且带着双边不规则的坡口时, 引出线的箭头会指向具有较大坡口的那个焊件。
14、那个围绕着工作件周边的围焊缝符号, 是用圆圈来进行表示的, 它被画在了引出线的转折之处, 并且还要标注出其焊角尺寸K。
15、当存在三个或者处于三个以上数量的焊件彼此进行焊接时, 其焊缝是不可以作为双面焊缝来进行标注的, 焊缝符号以及尺寸应当各自单独进行标注。
16、来到施工现场实施焊接操作的焊件所在的焊缝位置, 需加以标注那“现场焊缝”符图形符号标号。现场焊缝这个符号呈现为被涂黑的三角形旗号模样, 绘制于引出线的转折之处位置地方。
17、彼此相互进行焊接的两个焊件里头, 在仅有一个焊件带有坡口的情形下, 像单面V形这种, 标记引出线时箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径

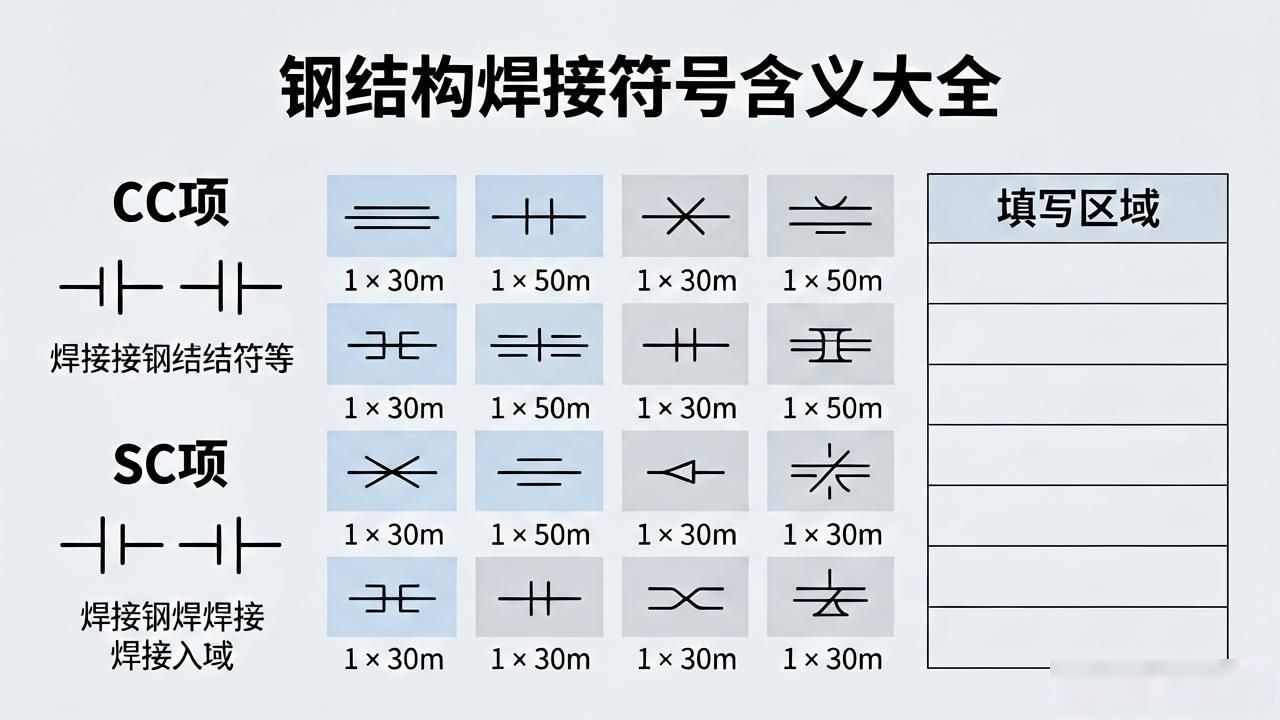

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
