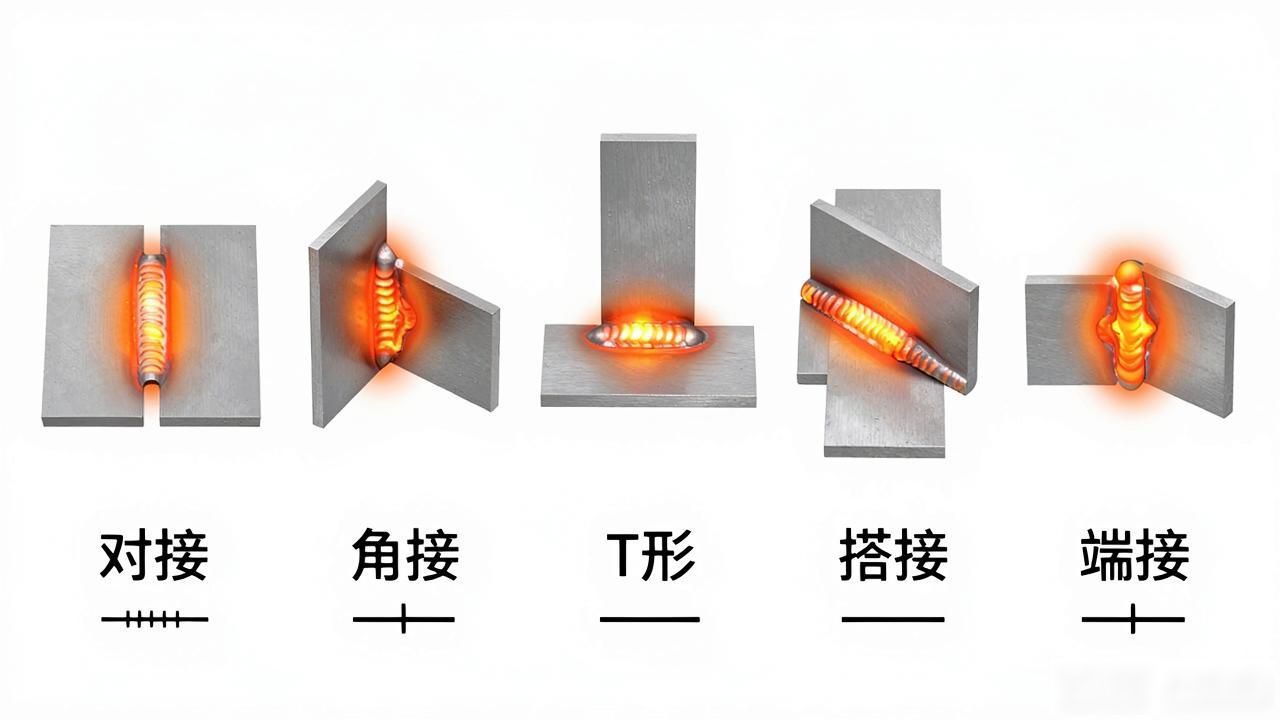

焊接接头以及焊接符号培训资料, 一、焊接接头, 焊接接头存在着五种形式, 分别是对接, 角接, T形, 搭接以及端接接头。如同图4.2所显示的那样, 这五种基本接头形式均有着一定的焊缝, 再加上焊缝符号, 两者是相互对应的。依据不同的接头设计, 每种接头形式又会形成各种各样不同的焊缝, 而且这些焊缝与每种接头形式彼此很接近。接头设计成功判定出它的形状, 它的尺寸以及它的结构。构成一个接头的每个工件称作焊接件（或者是焊件）, 并且被划分成三类, 分别是对接焊件, 非对接焊件, 铰接焊件。焊缝的形式, 是借助接头的几何形状表示出来的成样子的, 接头的几何形状, 就是焊前的截面尺寸以及形状那般样子的, 从截面方向上去看接头的时候, 每个焊件的端部形状, 常常和其焊缝形式以及符号相似类似的, 焊接接头部件接头型式确定好了后, 有必要去描述所要求的接头设计规划的, 所以，焊接及检验人员, 应具备相当的能力, 去识别对于一给定接头的几何形状的各个特征特点的。与这些有联系的术语涵盖: 接头之处的根部, 坡口的那个面, 根部的钝边部分, 根部的棱边位置, 根部之间的间隙, 单边的情况, 单边所具有的角度, 坡口的角度数值, 坡口具备的半径, 焊缝的那种类型就如同图4.2所展示的那样, 每一种接头类别当中都有着各种各样不一样的焊缝。把AWS A2.4“焊接, 钎焊以及无损探伤检验的标准符号”当作参考依据, 总共存在九类焊缝以及跟它们相关的焊缝符号, 每一类焊缝里面都有各种对应的焊缝形式。
