进行焊接工艺多年, 持续开展图纸审核工作, 长期身处车间对接生产事宜, 反复校核钢结构施工图纸, 发觉有一通病, 即不论为从业多年的资深焊工, 还是刚着手制图的机械工程师, 焊缝标注出现差错、接头选型产生失误, 皆是项目进行返工的关键诱因。

许许多多小型的钢结构, 以及非标设备, 只因图纸符号书写得含糊不清, 致使坡口开错, 并且焊缝焊长不足, 从而白白地浪费了工时与原材料。今日这期文章以国标GB/T324 – 2008作为基准, 结合现场实际操作经验, 系统地梳理焊接接头的选型, 以及焊缝符号的全套标注规范。

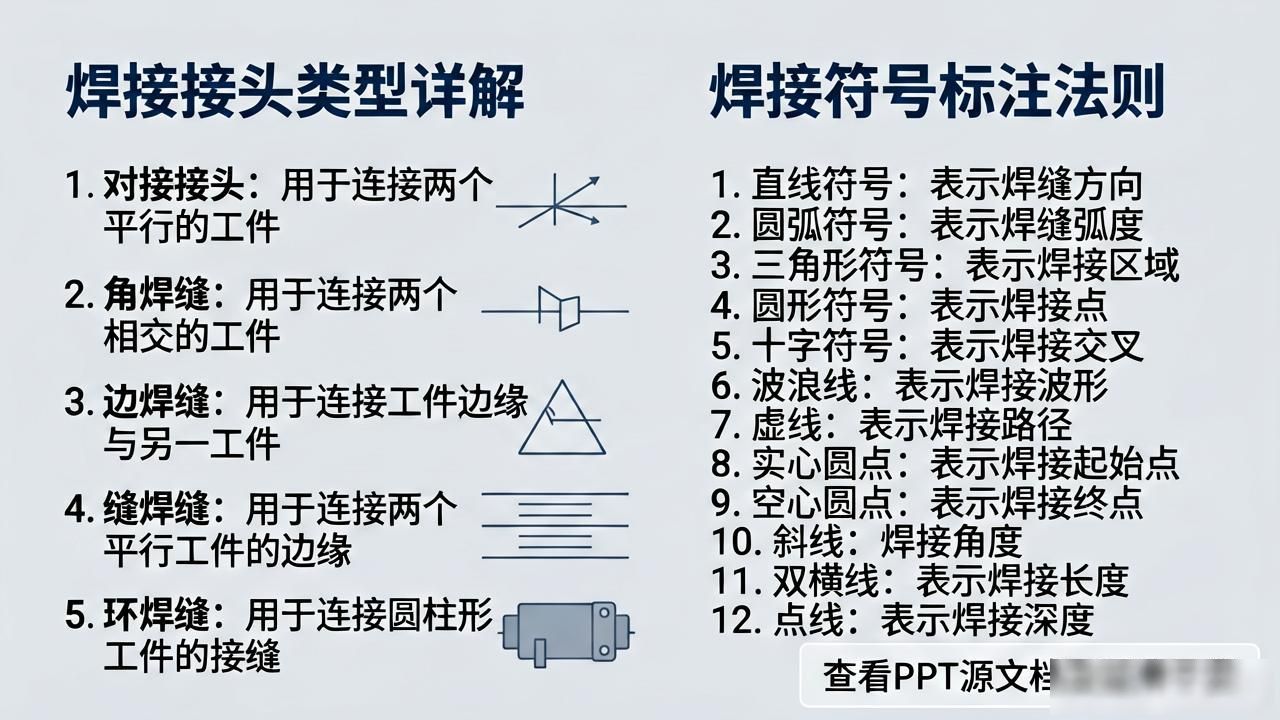

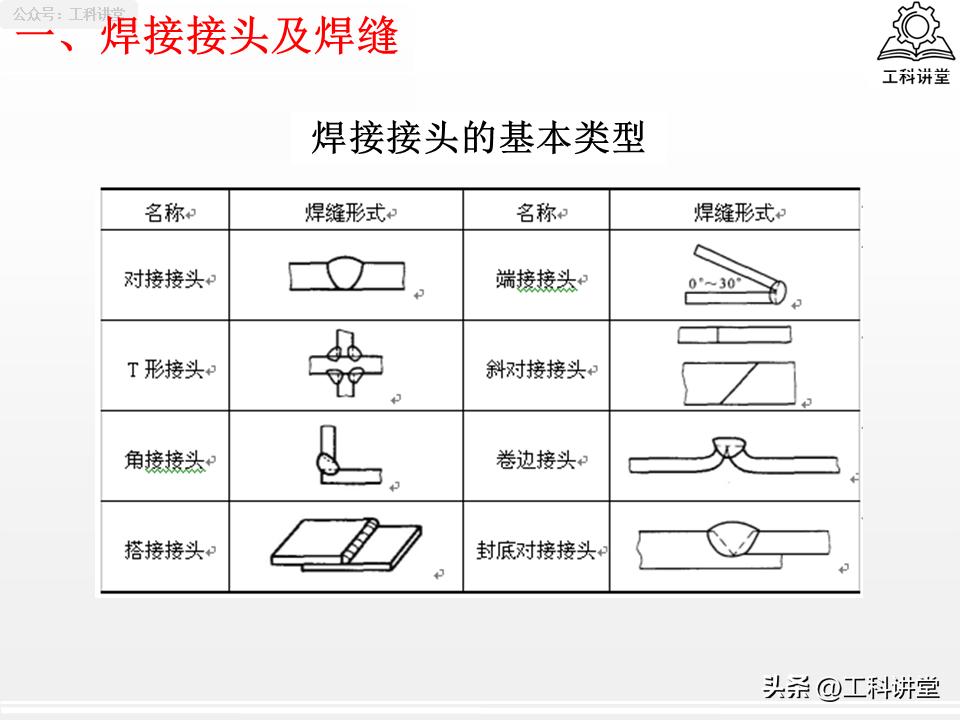

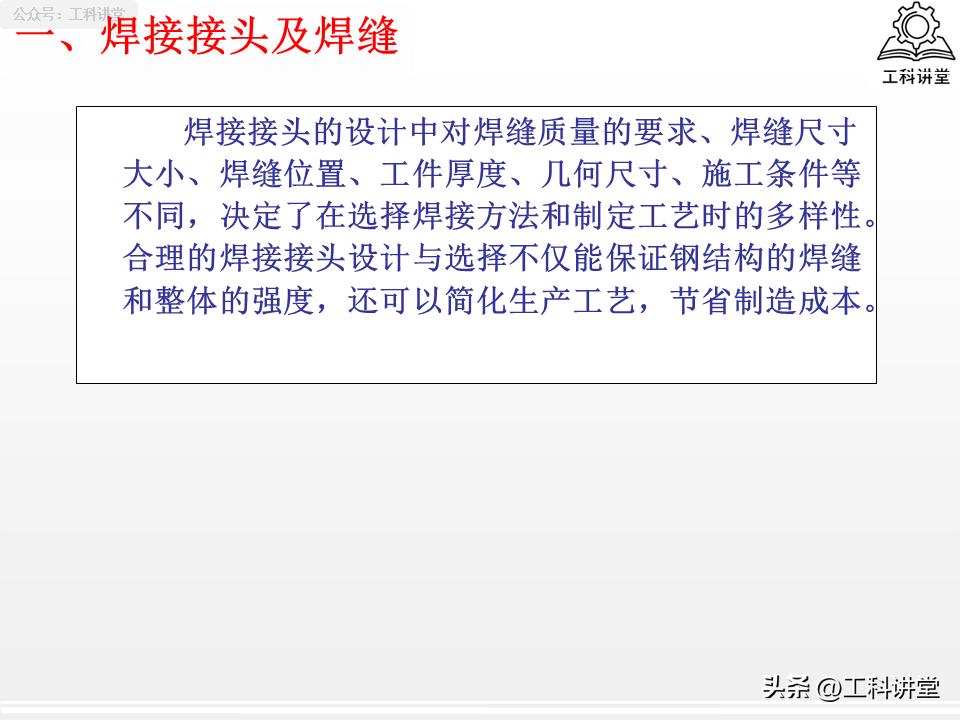

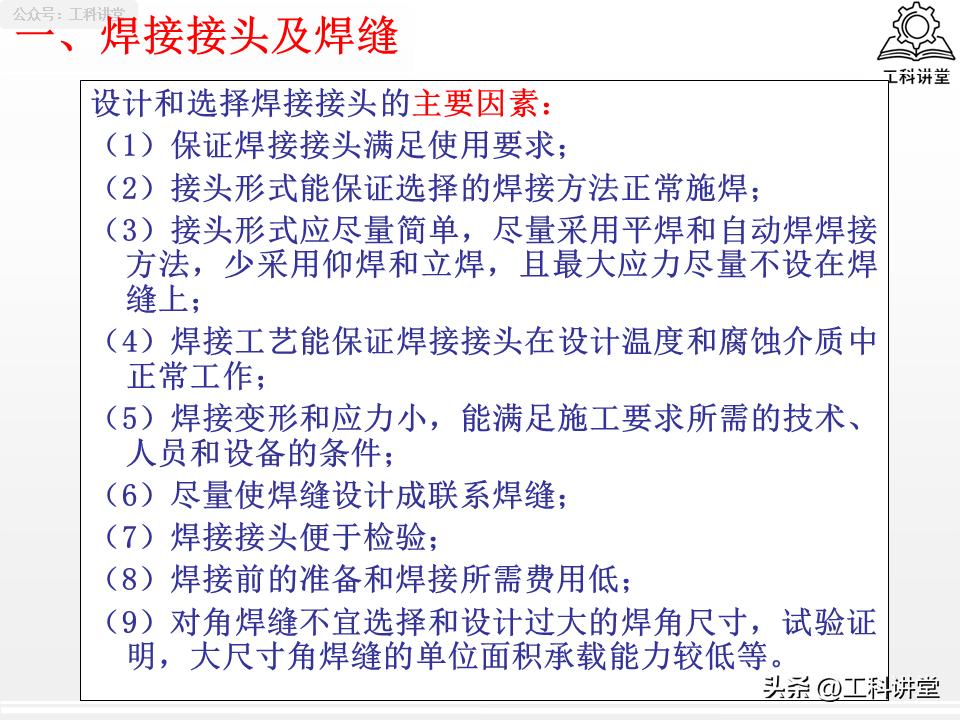

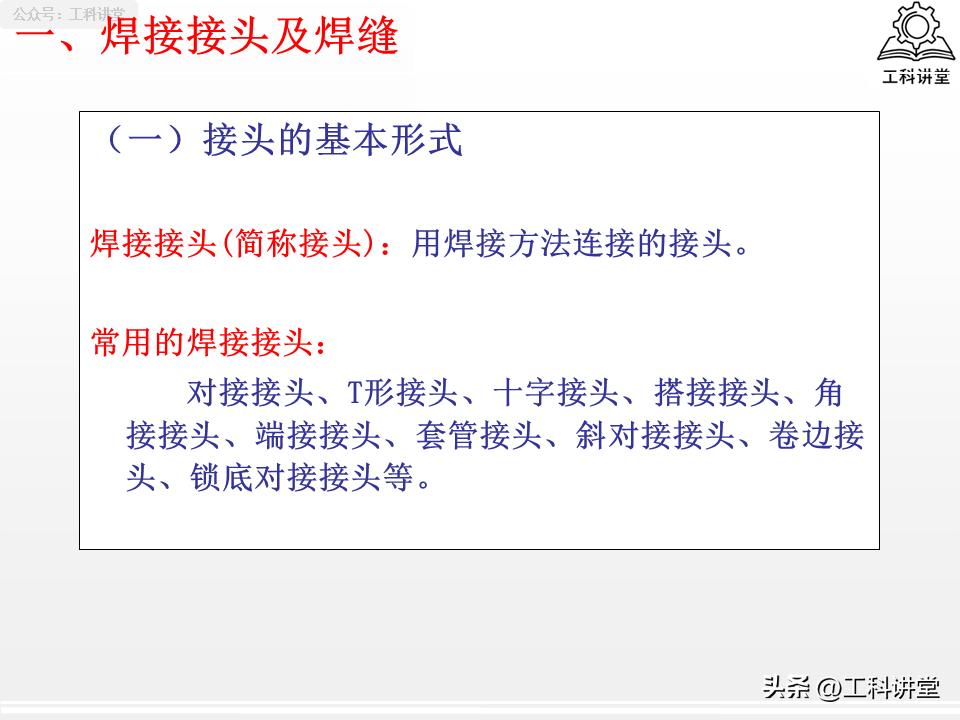

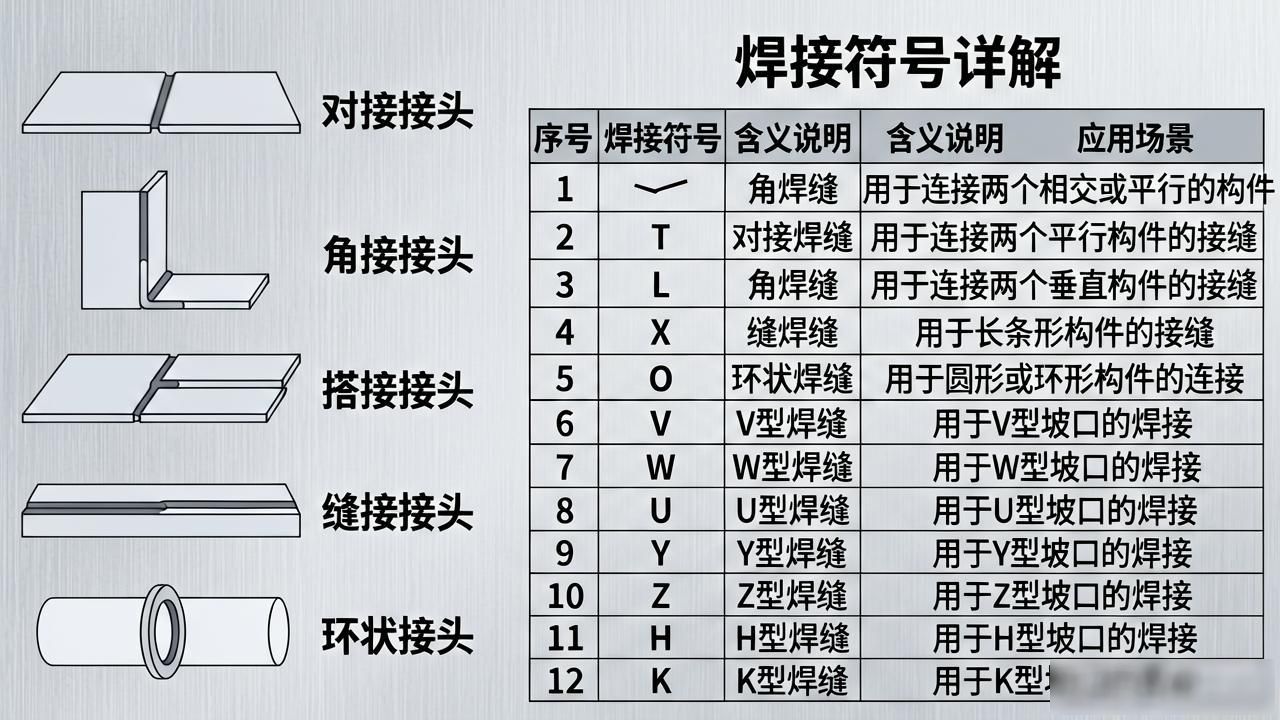

一、五大类焊接接头

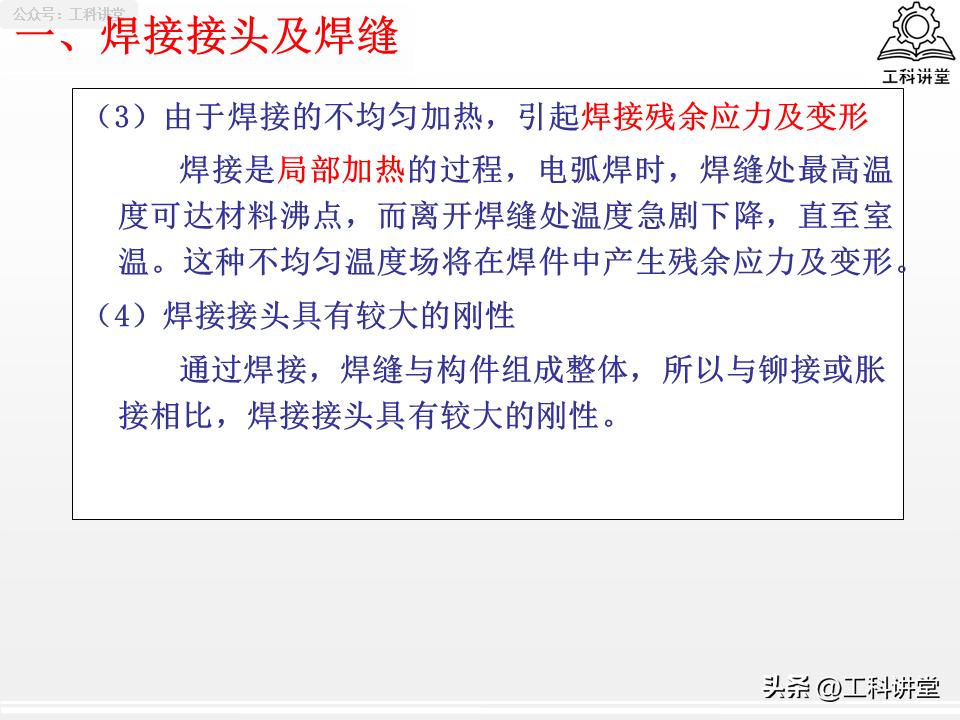

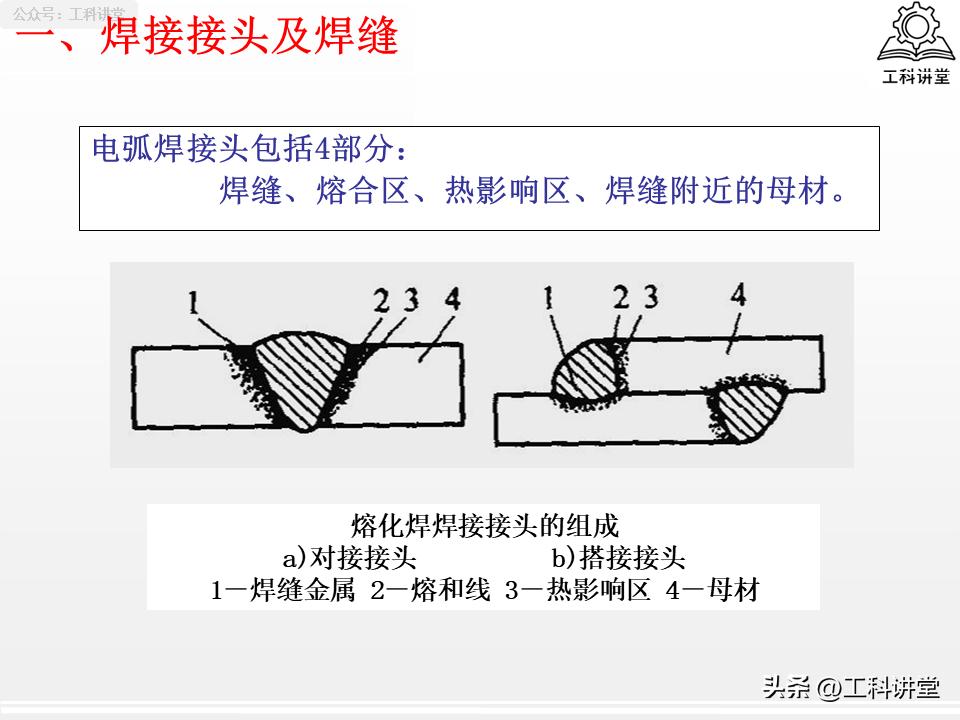

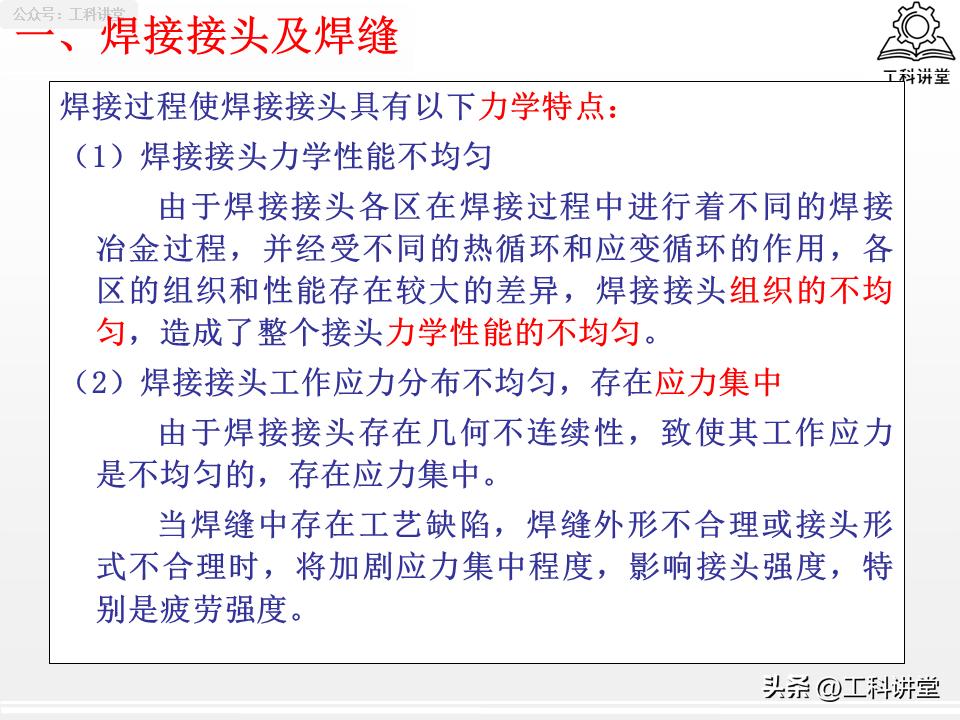

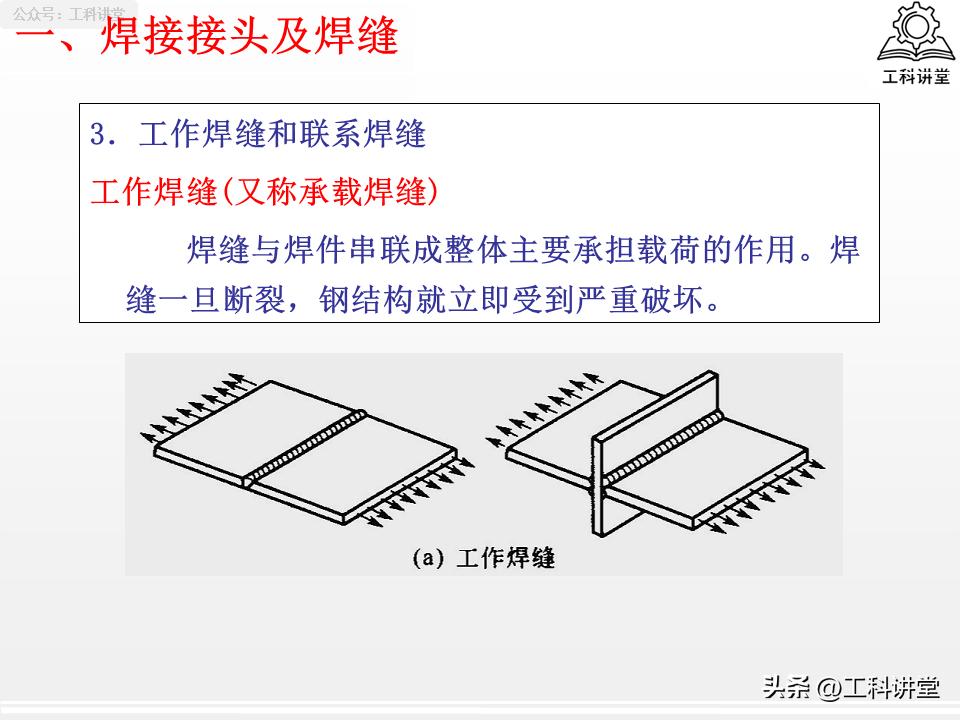

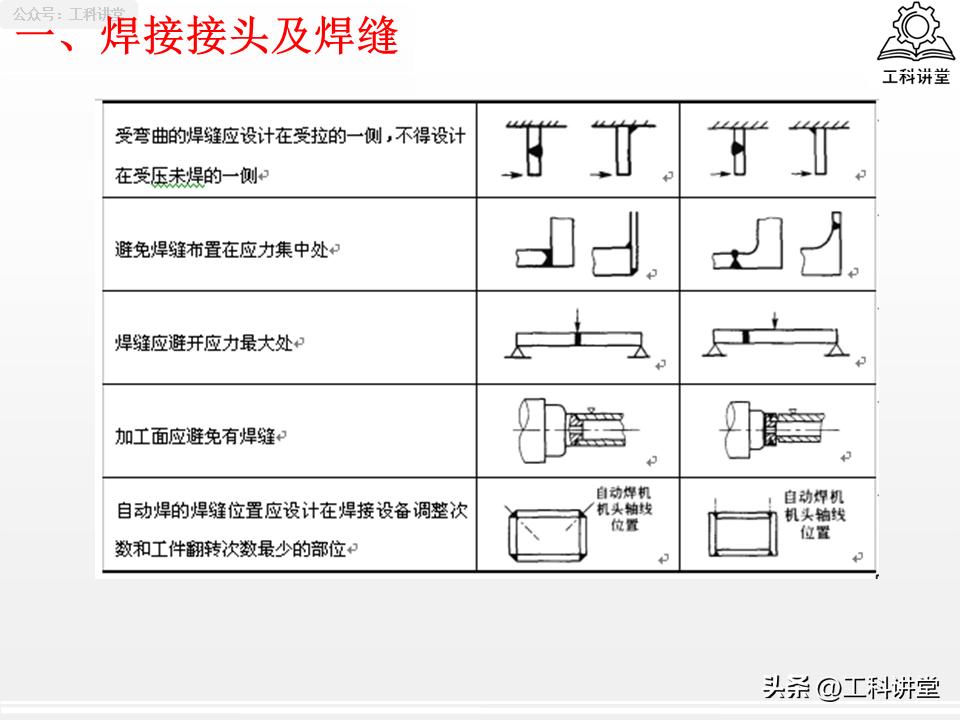

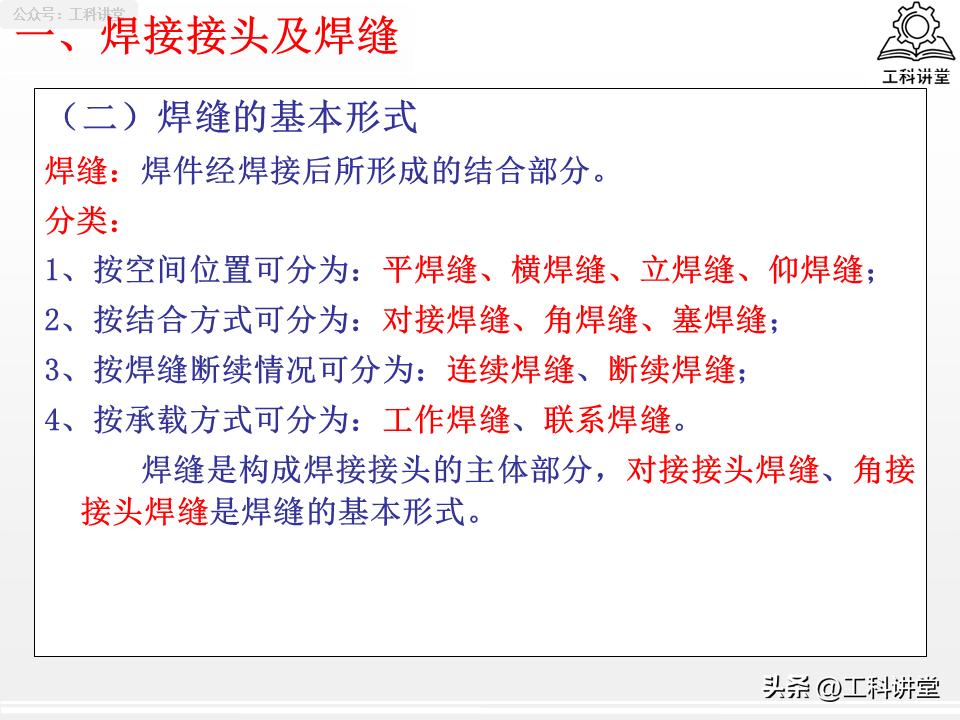

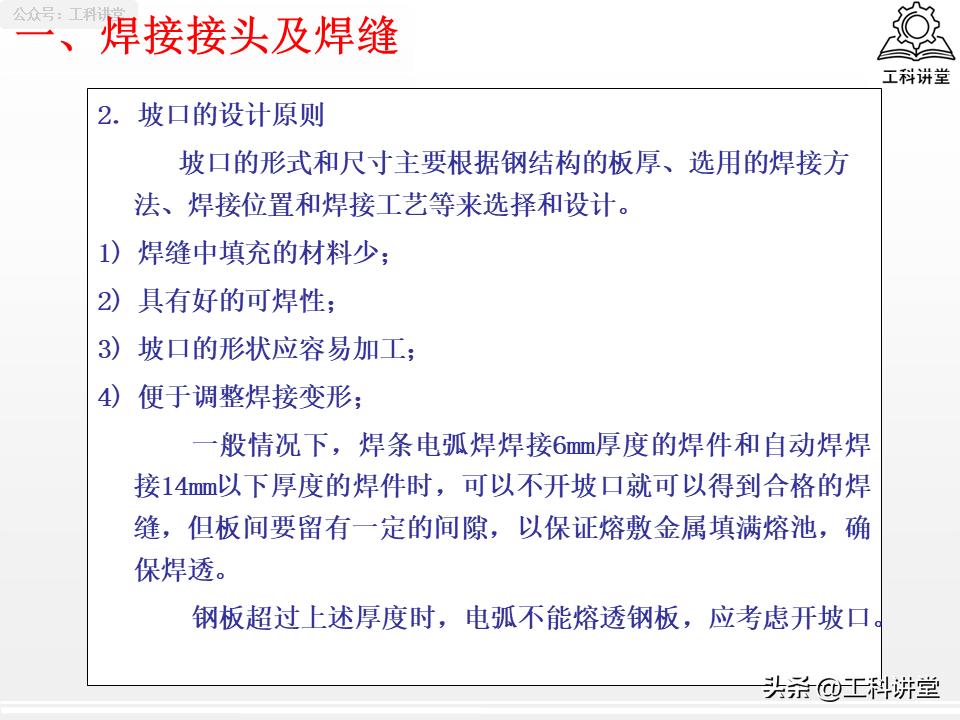

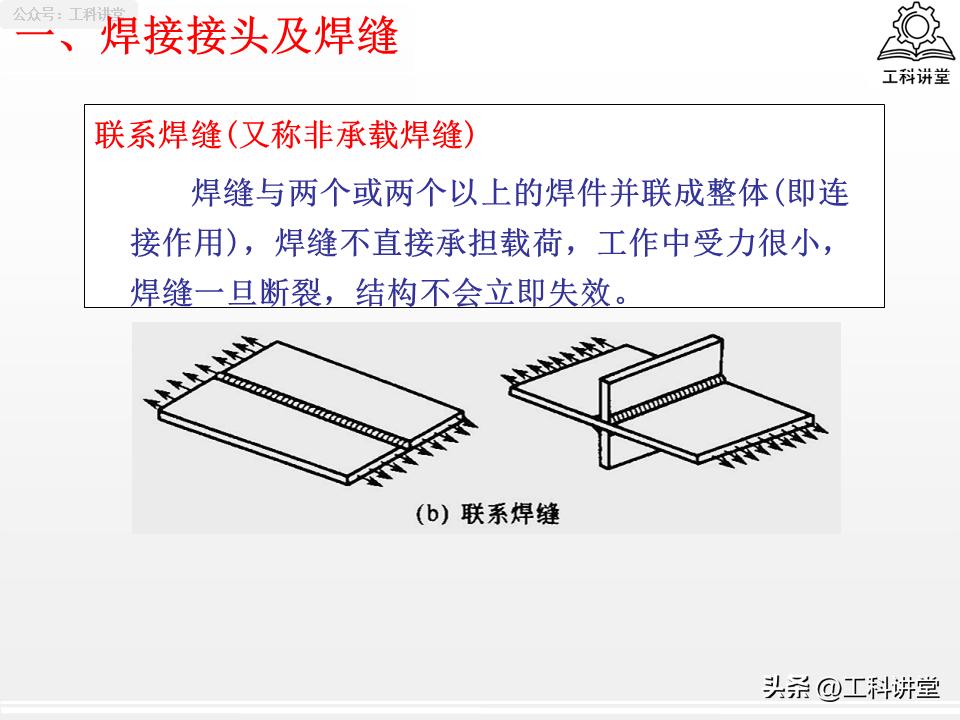

电弧焊所形成的接头, 是由焊缝金属、熔合区、热影响区以及母材这四个区域共同构成的。该接头因为受到焊接热循环的影响, 所以普遍存在着力学性能不均、应力集中、残余焊接变形以及整体刚性偏大这四项固有的特点, 而这些特点在选型的时候, 是核心考量的要点。在日常工程当中, 最为常用的是四类基础接头, 另外还有衍生的、端接的接头, 总计是五类。

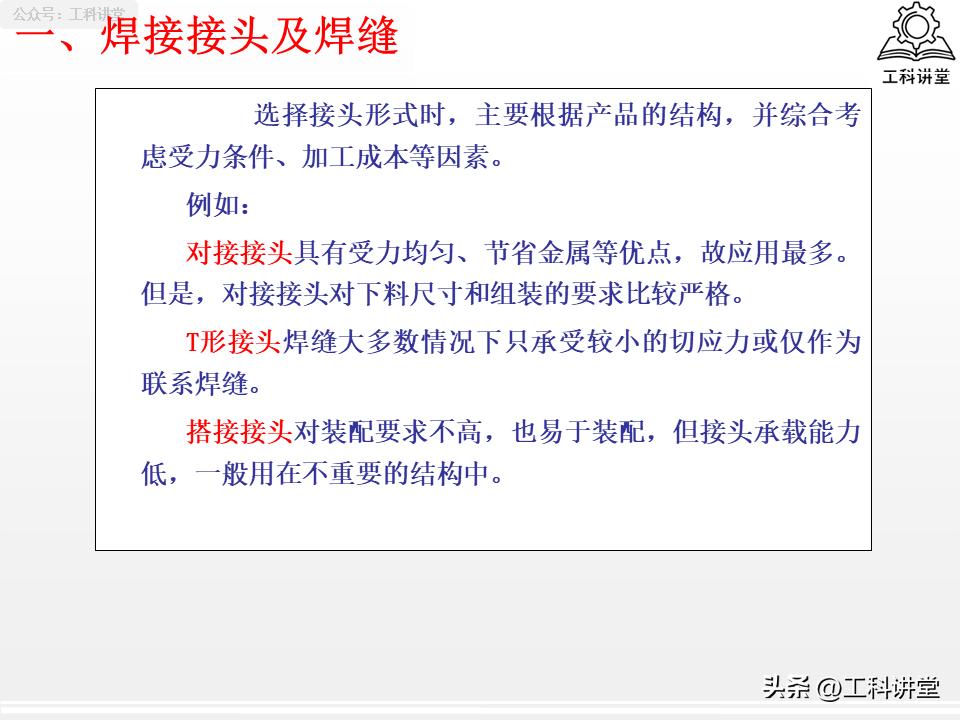

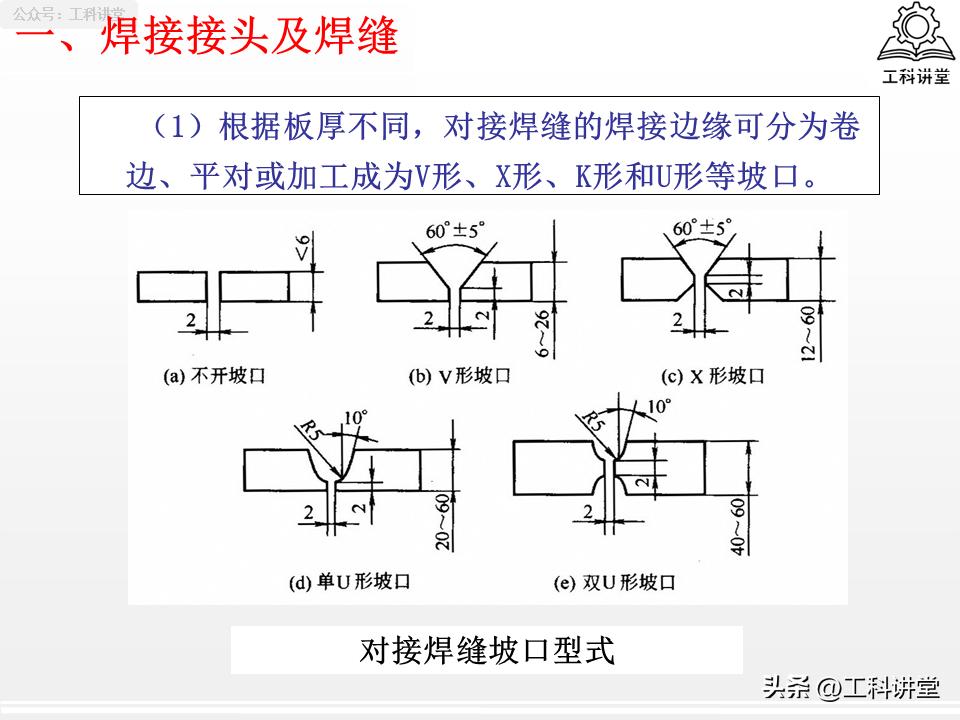

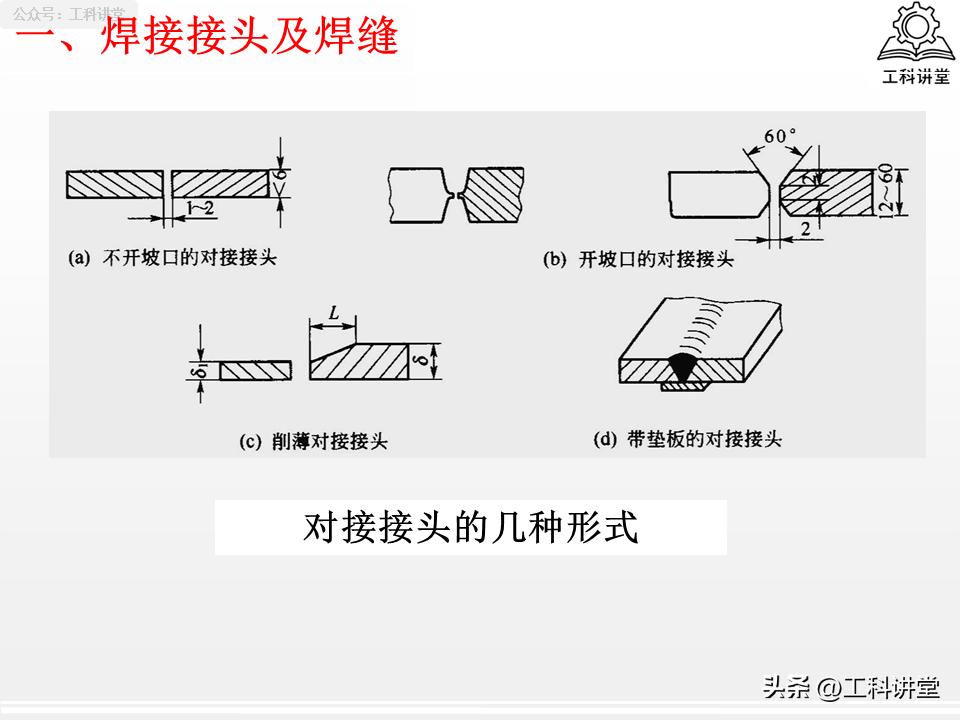

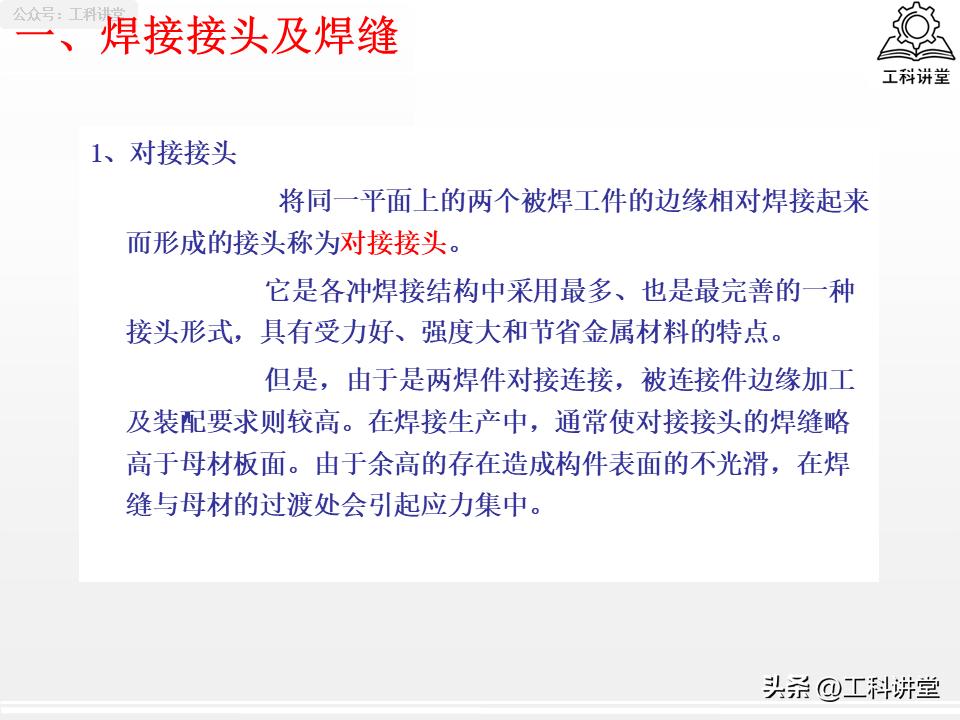

1.对接接头, 是全行业之中受力表现最为优良的接头形式, 它能够节省母材, 是压力容器、主梁这类关键受力件的首选形式, 不过其对于焊件下料以及装配精度的要求极为严苛。

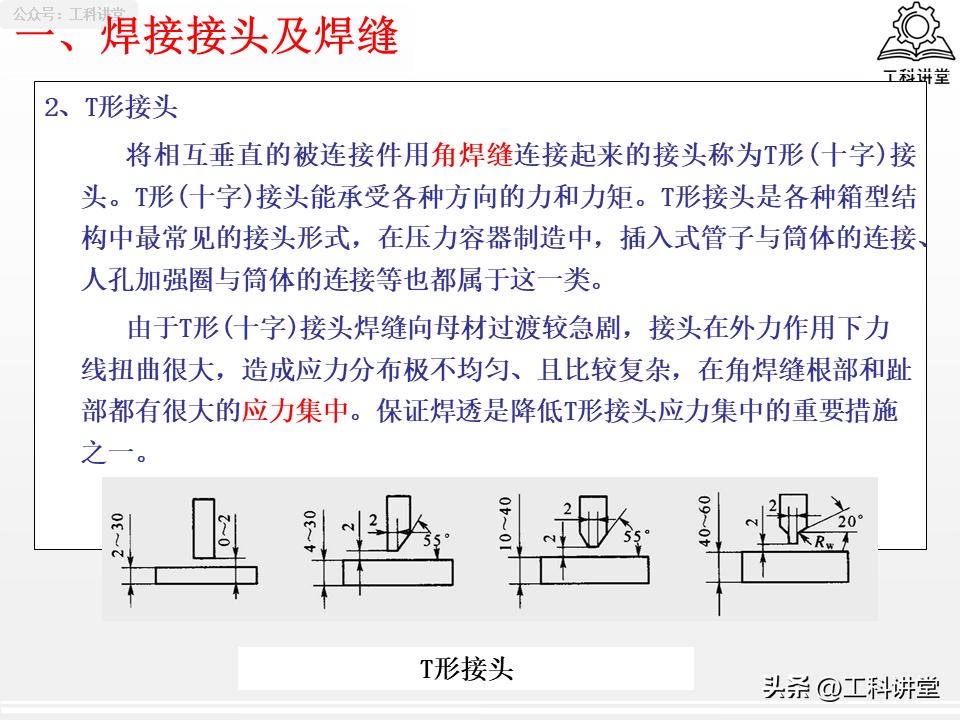

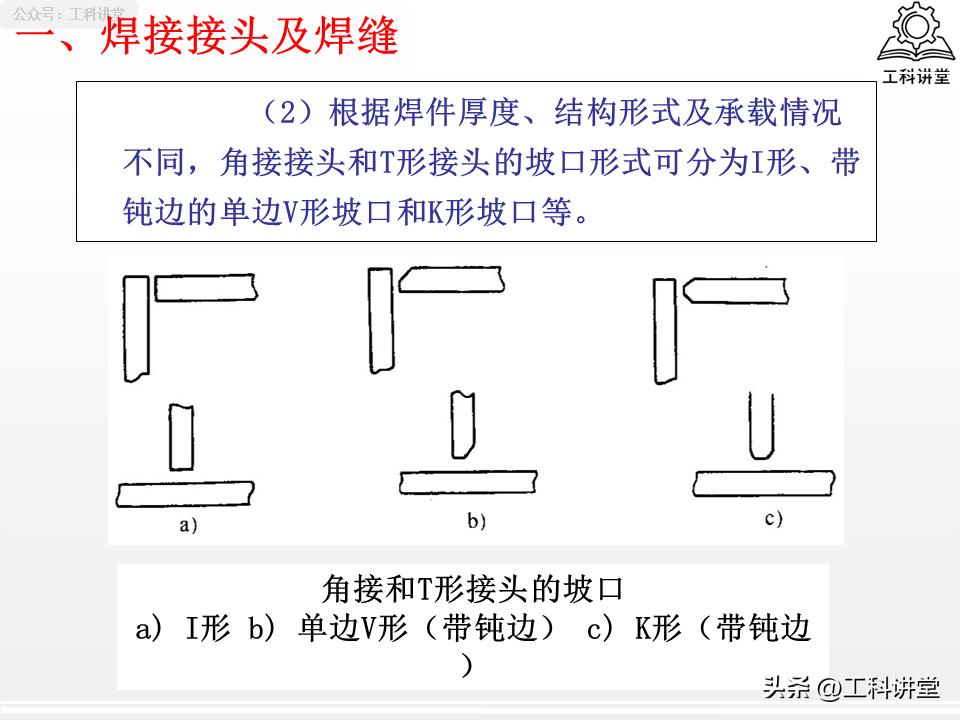

2.T形（十字）接头, 它是箱体结构、设备补强圈的标配, 其单面焊根部极易出现应力集中, 对于厚板而言, 应尽量开K形坡口进行双面焊。

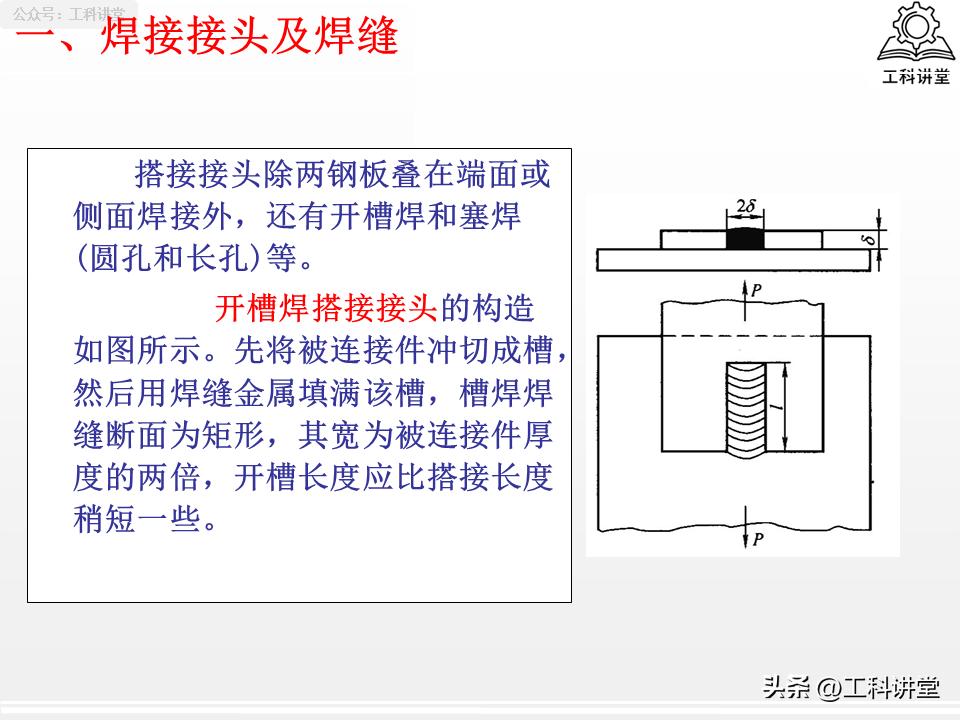

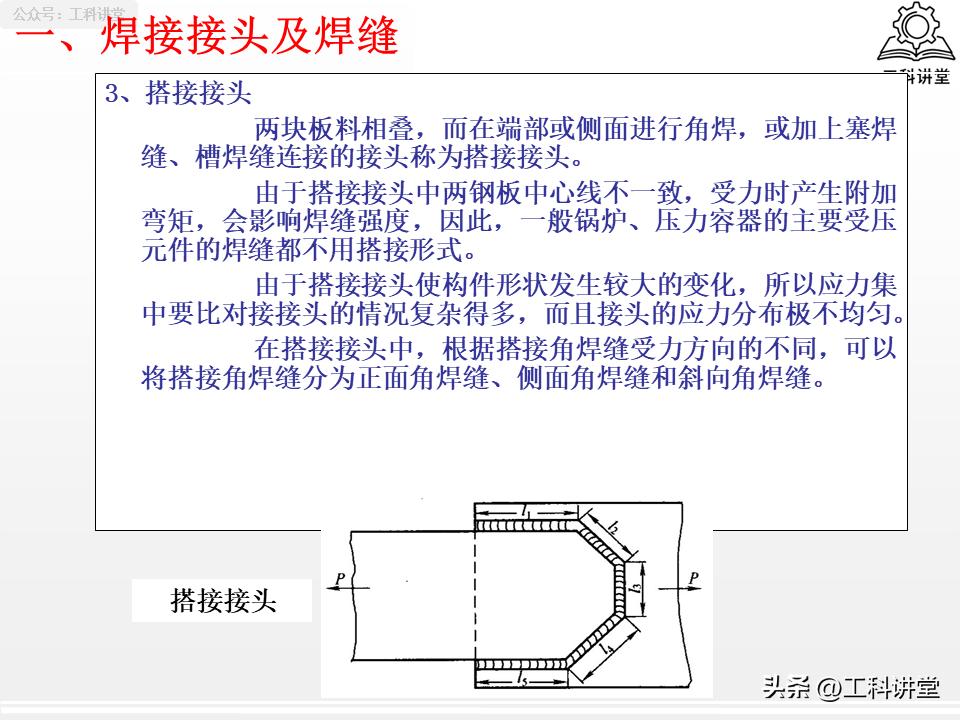

3.搭接接头, 它装配起来较为简单, 对加工精度的要求是比较低的, 然而呢, 要是板材出现错位受力的情况, 就会产生附加弯矩, 对于承压类设备而言, 其主焊缝是禁止采用搭接结构的, 只有次要连接件才会使用这种结构。

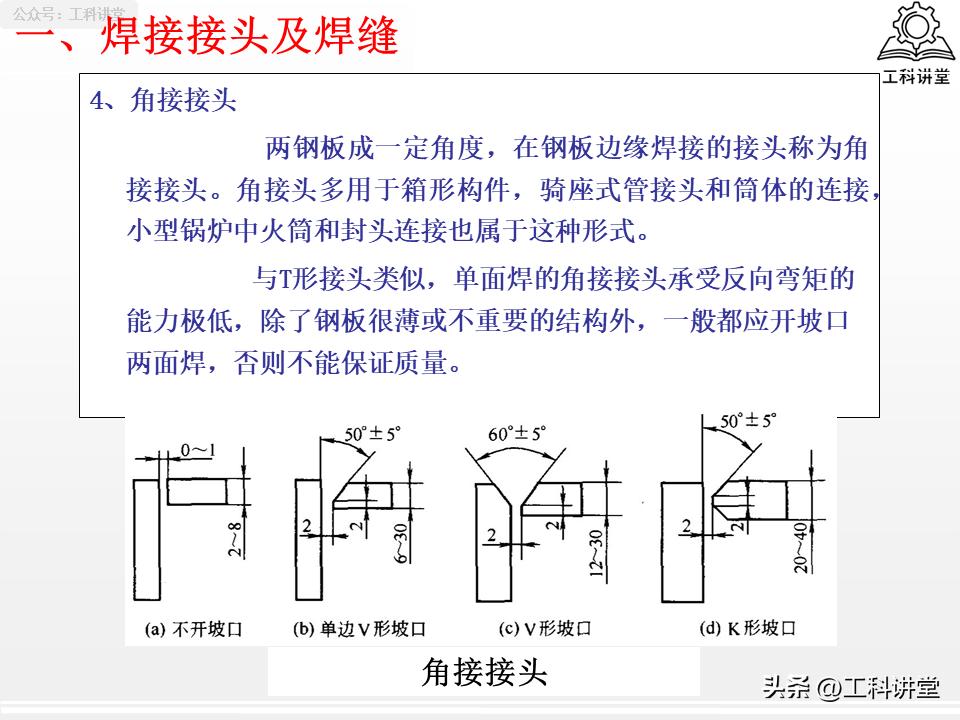

4.角接接头, 用于箱体边角、小型封头拼接较为常用, 薄板能够单面施焊, 中厚板材得双面开坡口进行焊接。

5.端接接头：多用于薄板卷边连接，应用场景相对小众。

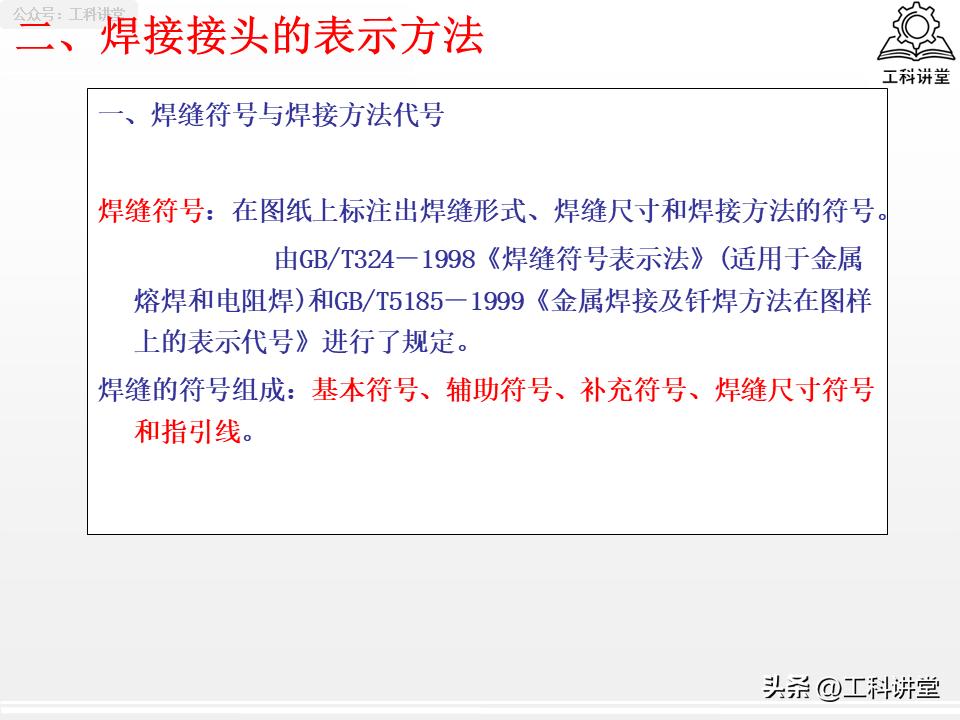

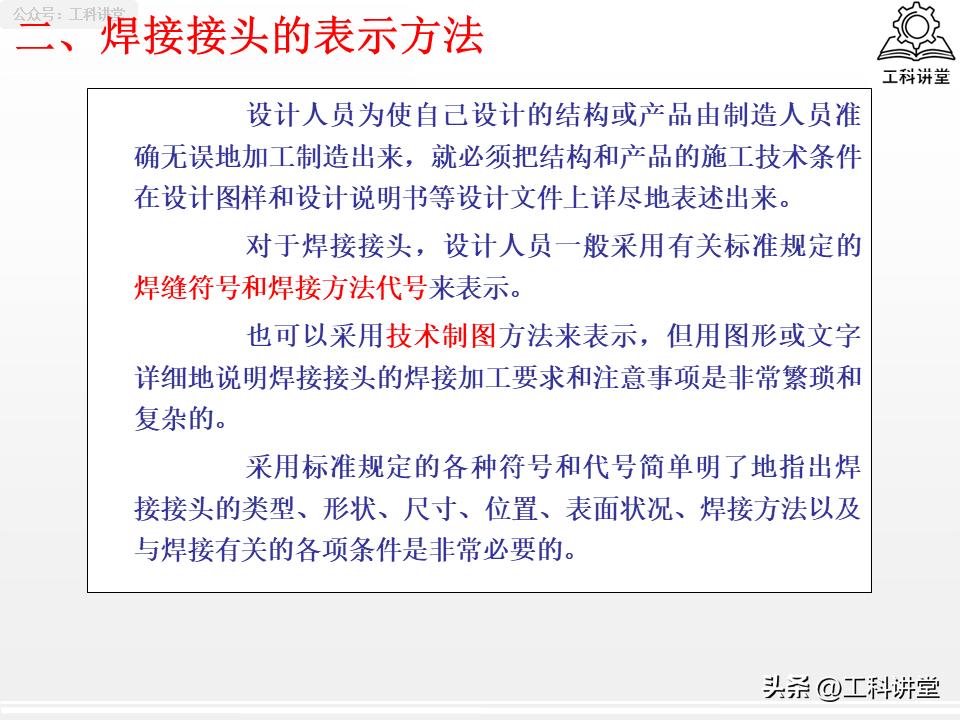

二、国标 12 种基础焊缝符号，分清基本、补充两类标识

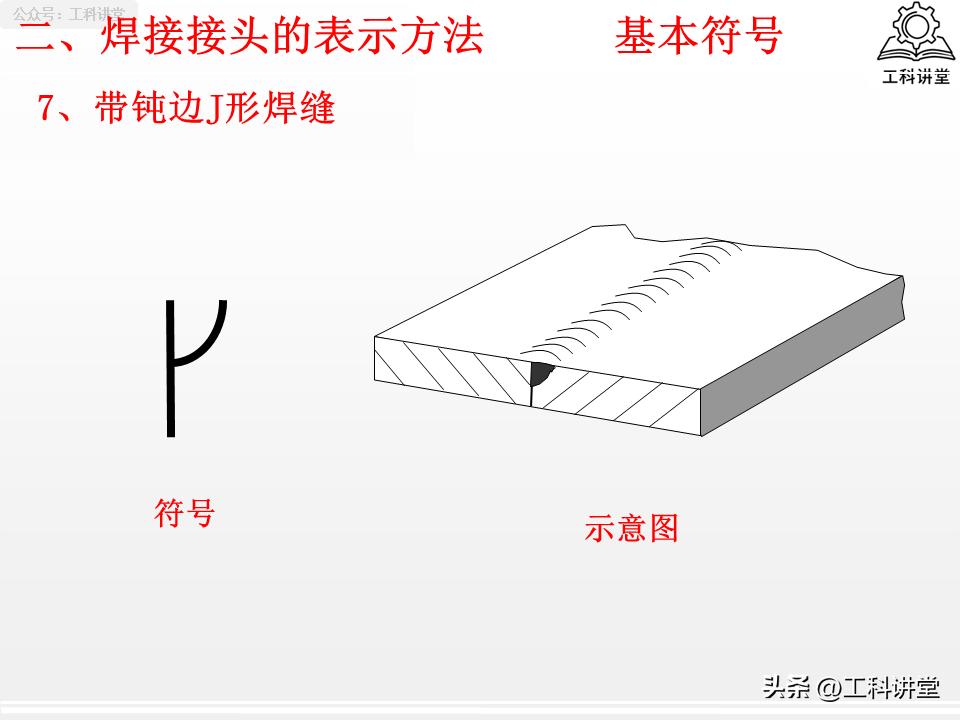

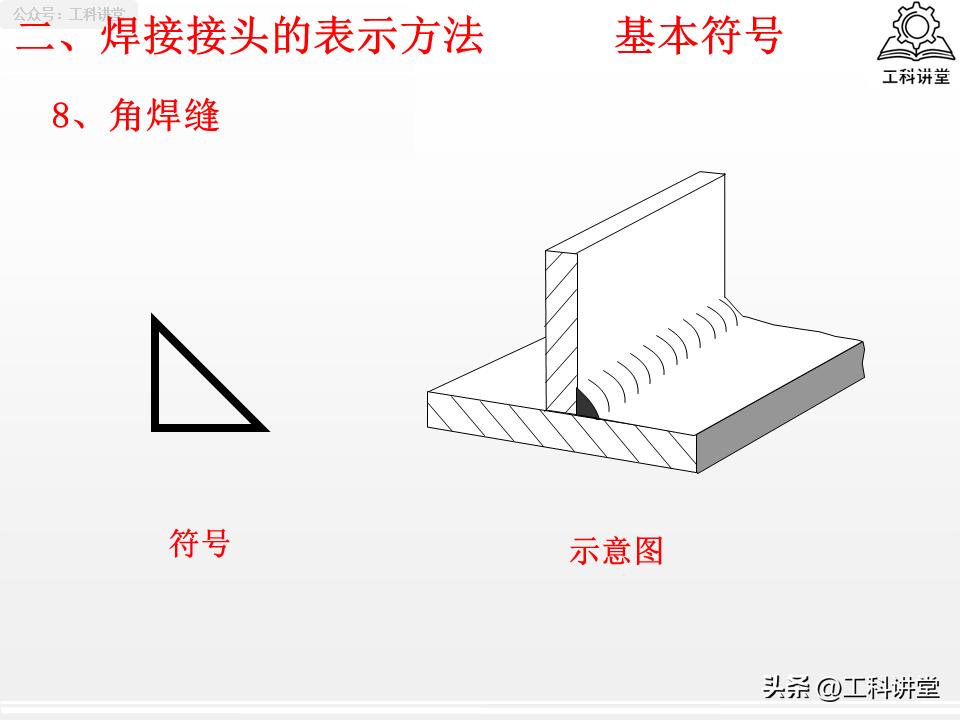

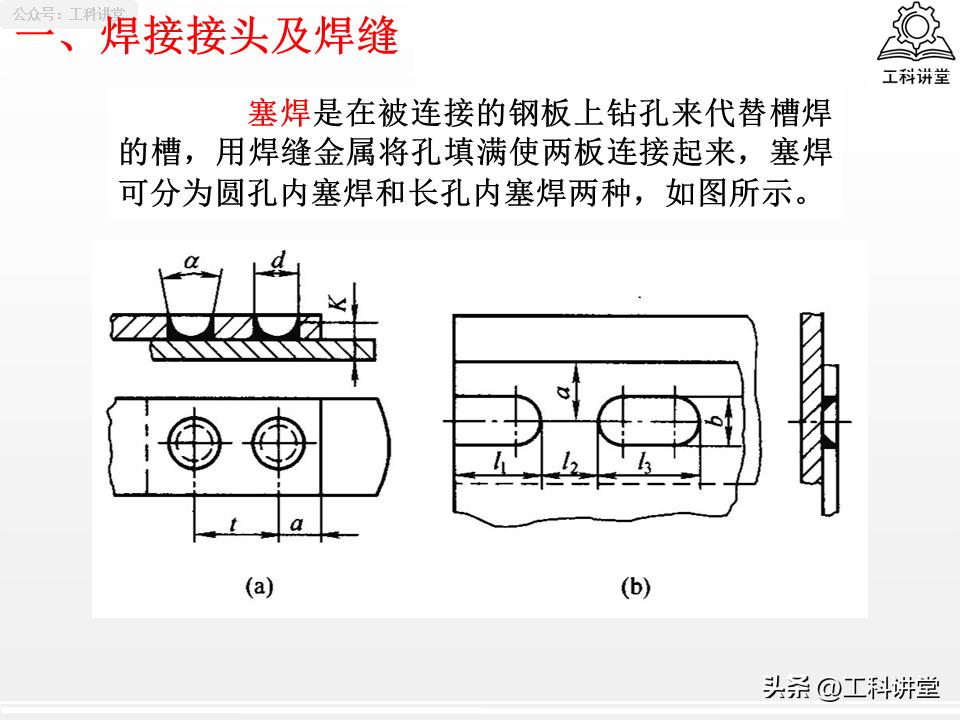

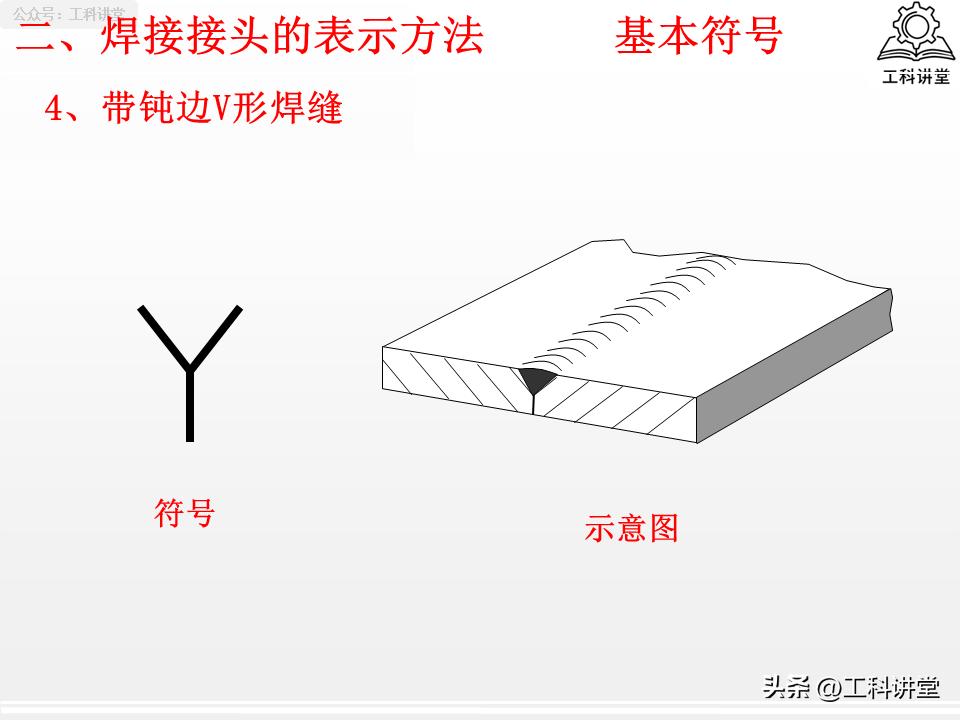

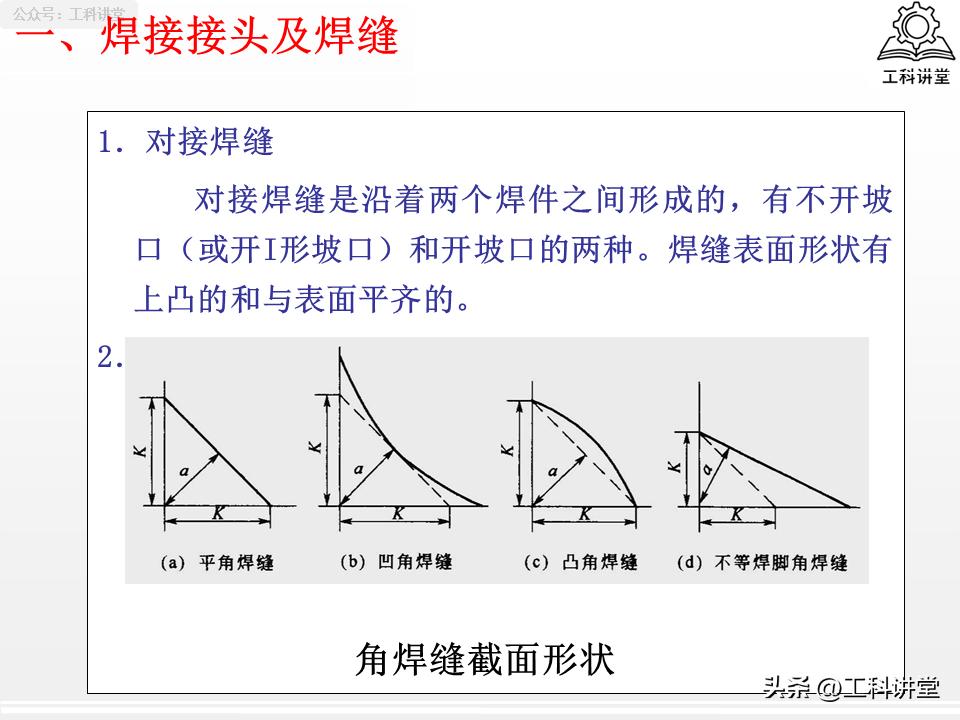

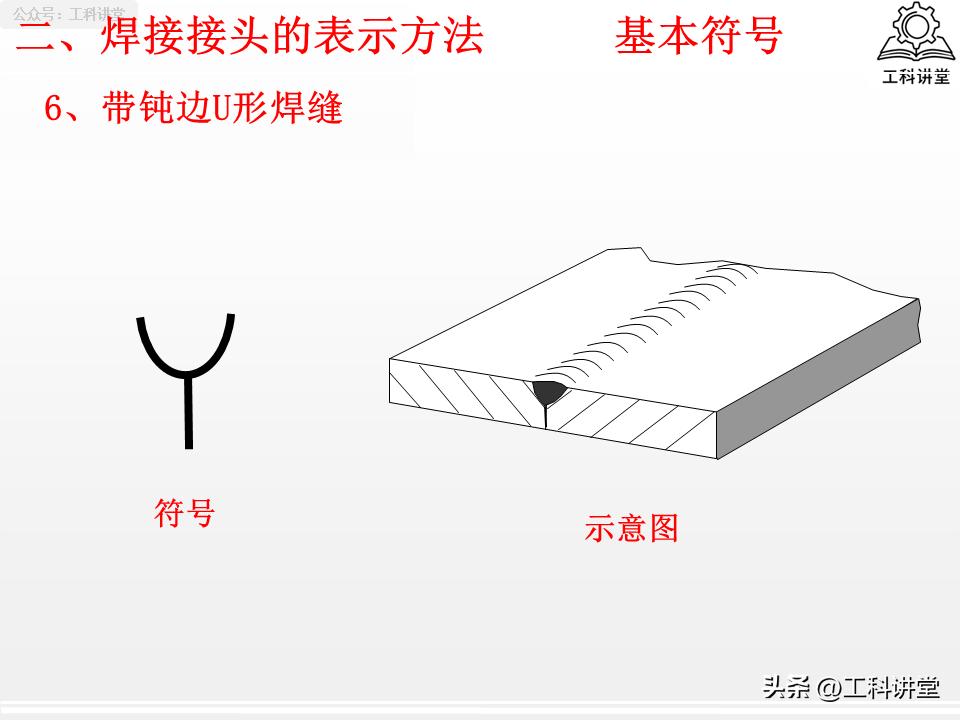

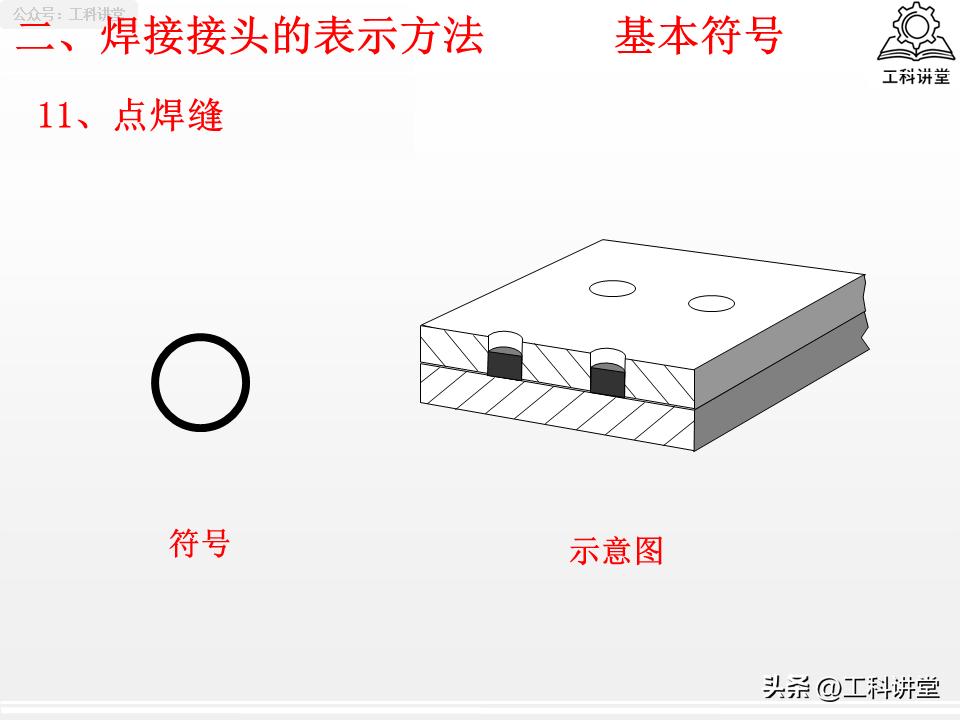

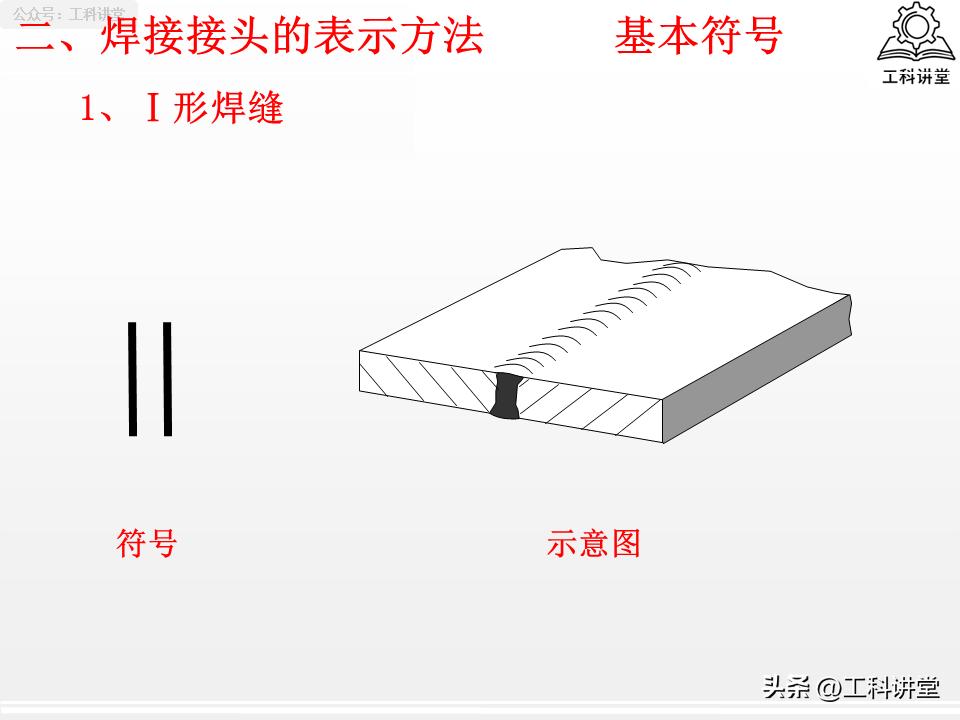

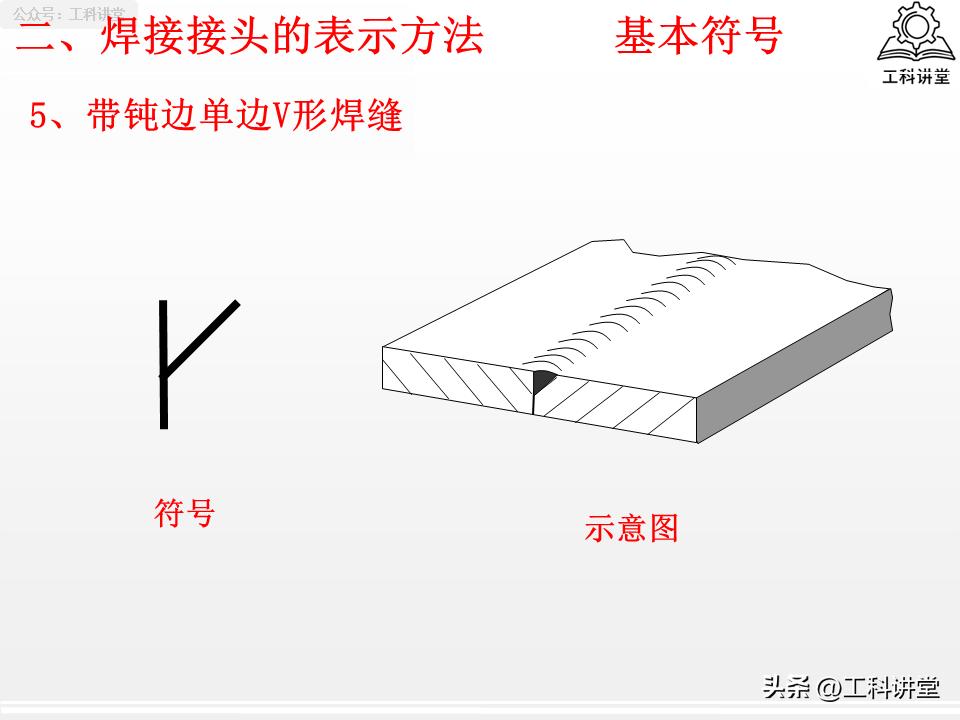

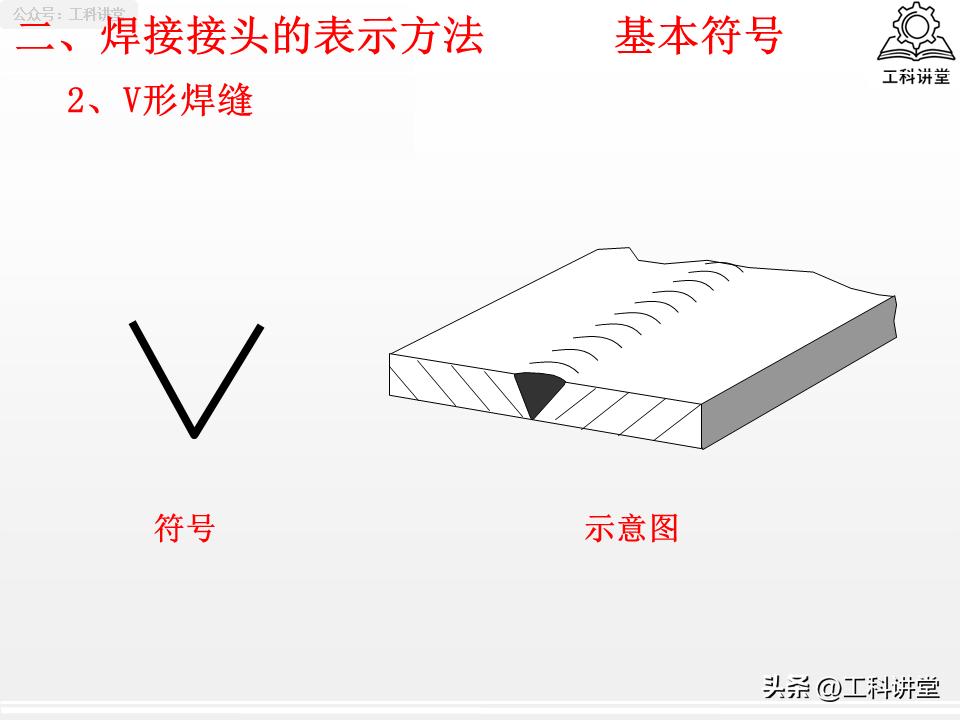

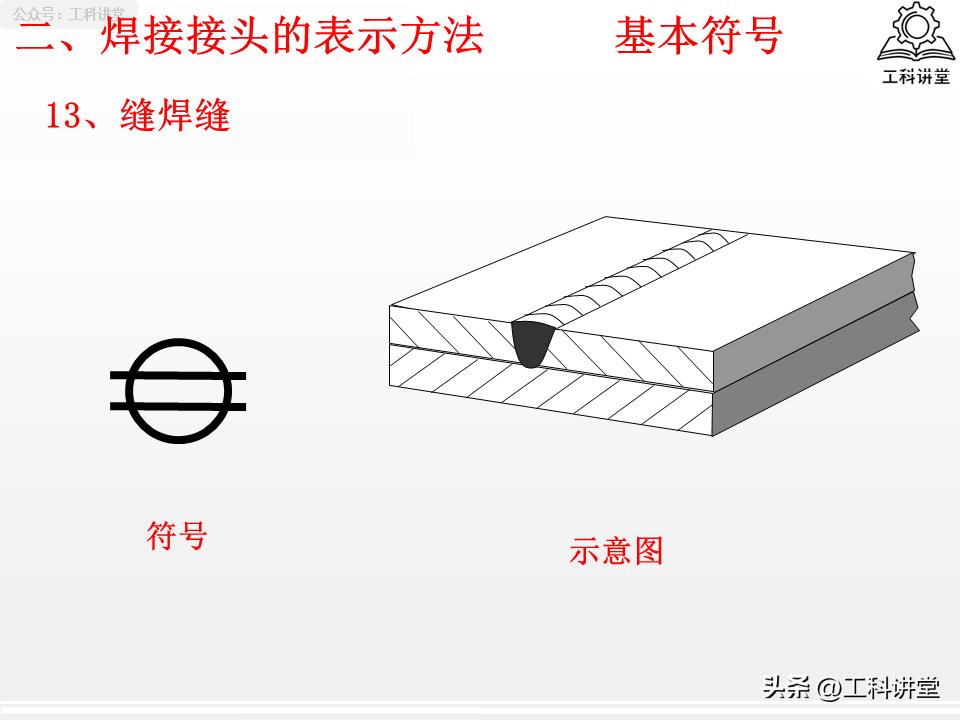

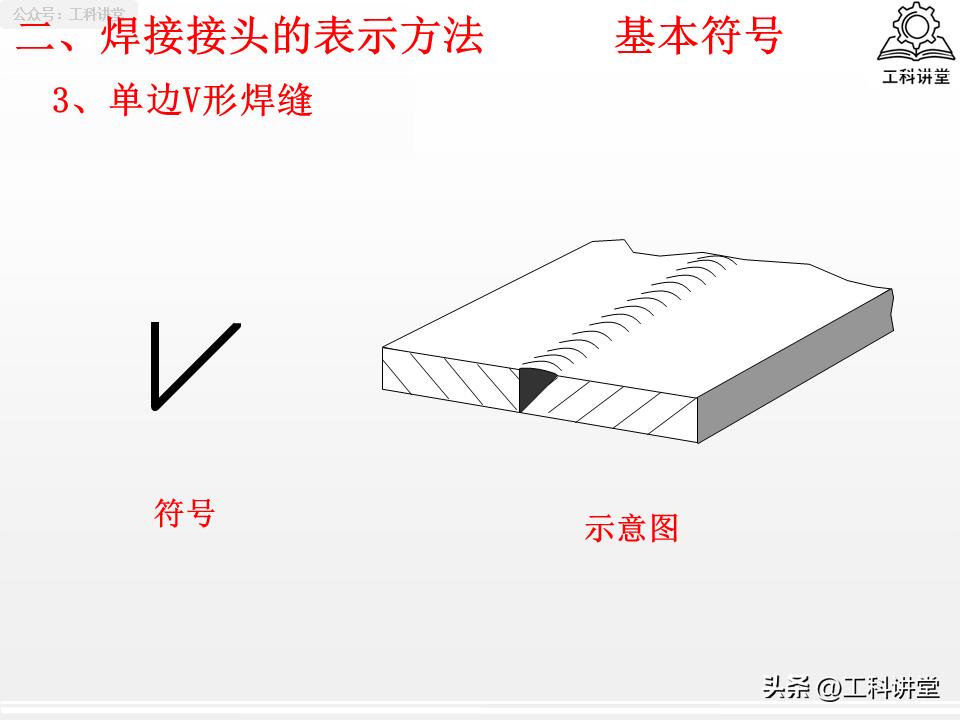

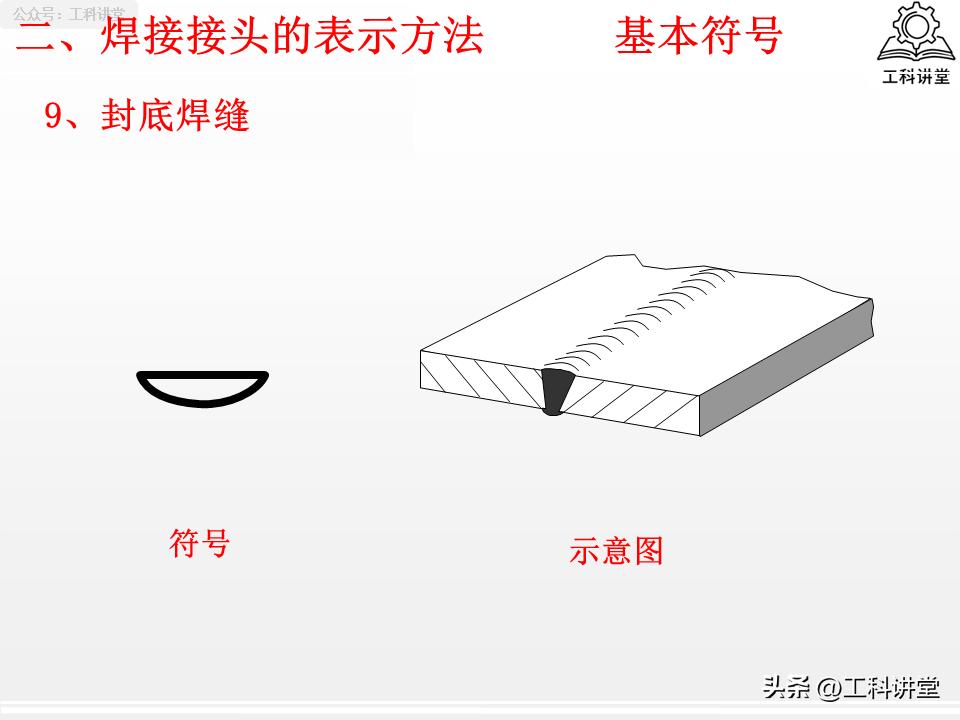

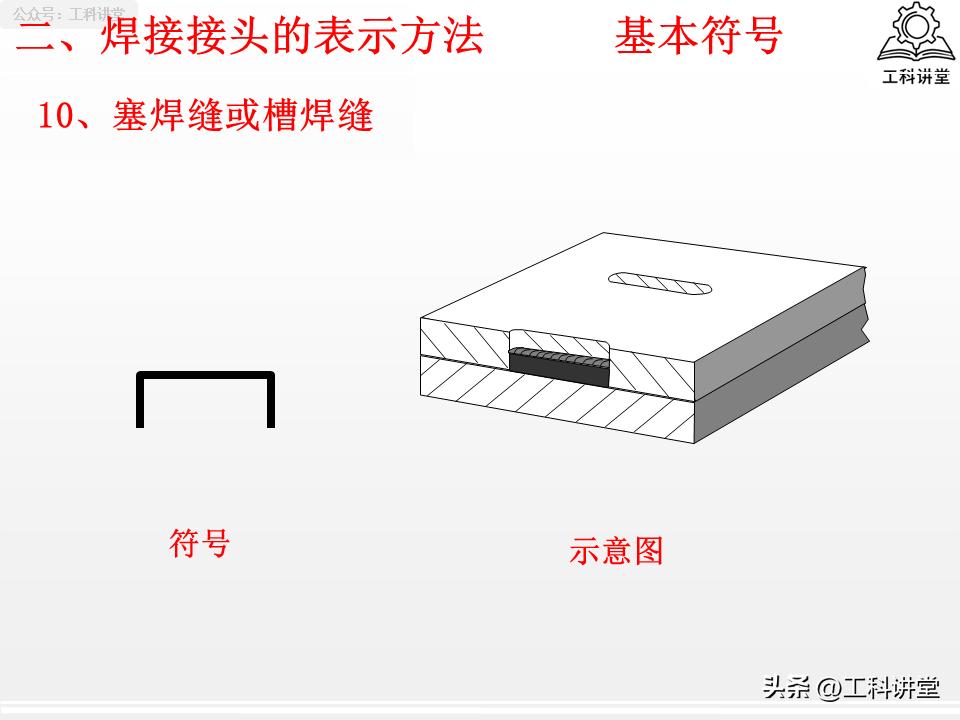

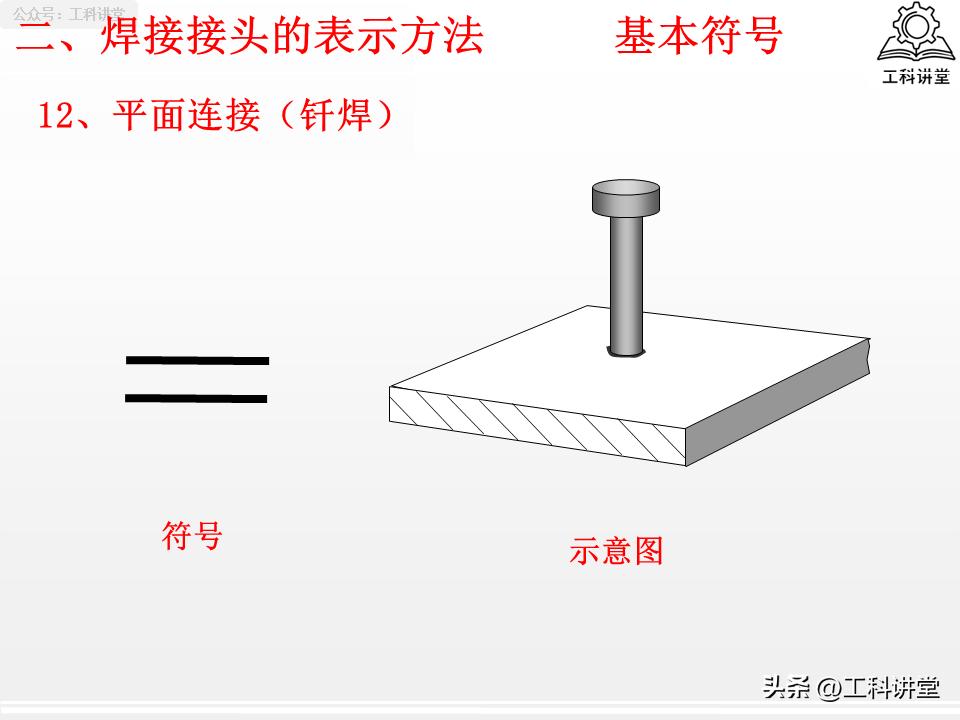

焊缝标注体系的整套内容, 被划分成两个大板块, 分别是基本符号与补充符号 , 在工程制图里频繁被使用到的有12种基础基本符号, 它们是I形 , V形 , 单边V , 带钝边V/U/J坡口 , 角焊缝 , 封底焊 , 塞槽焊 , 点焊缝, 缝焊缝。

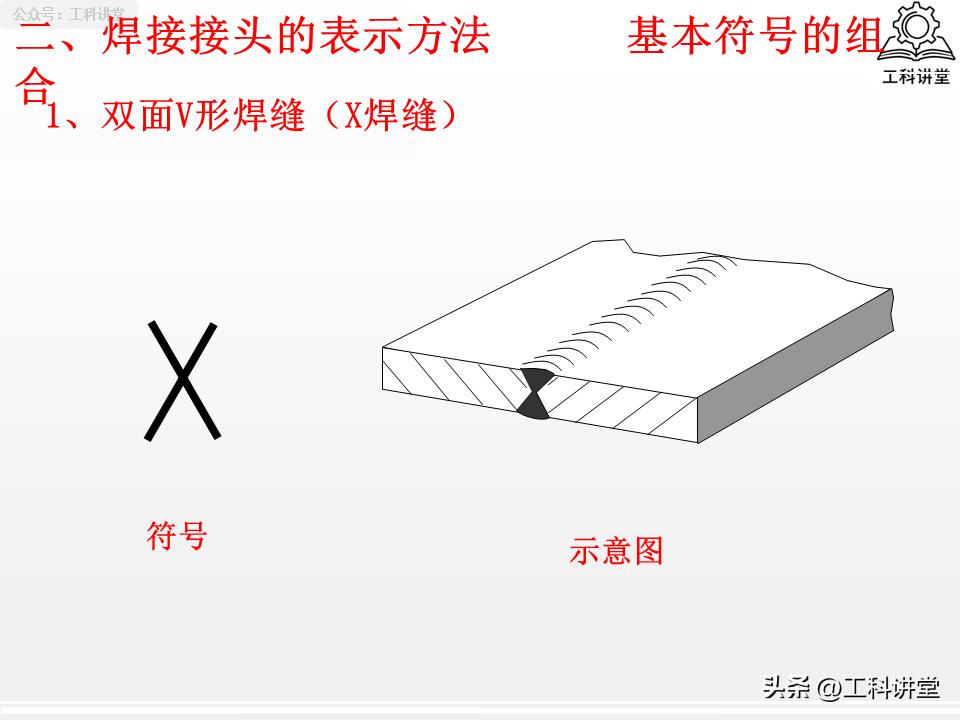

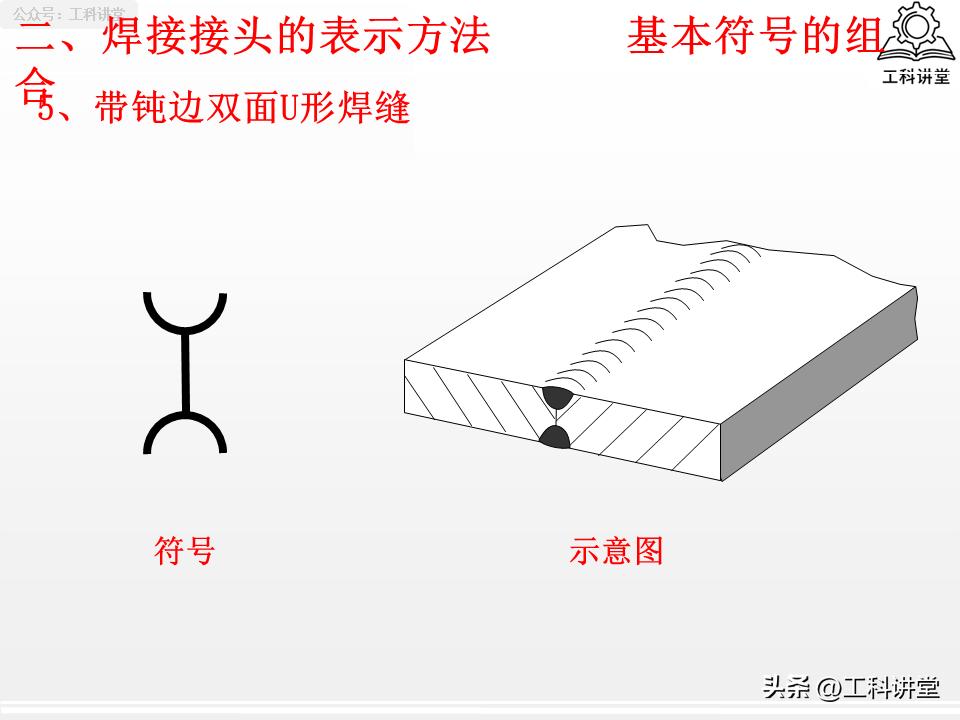

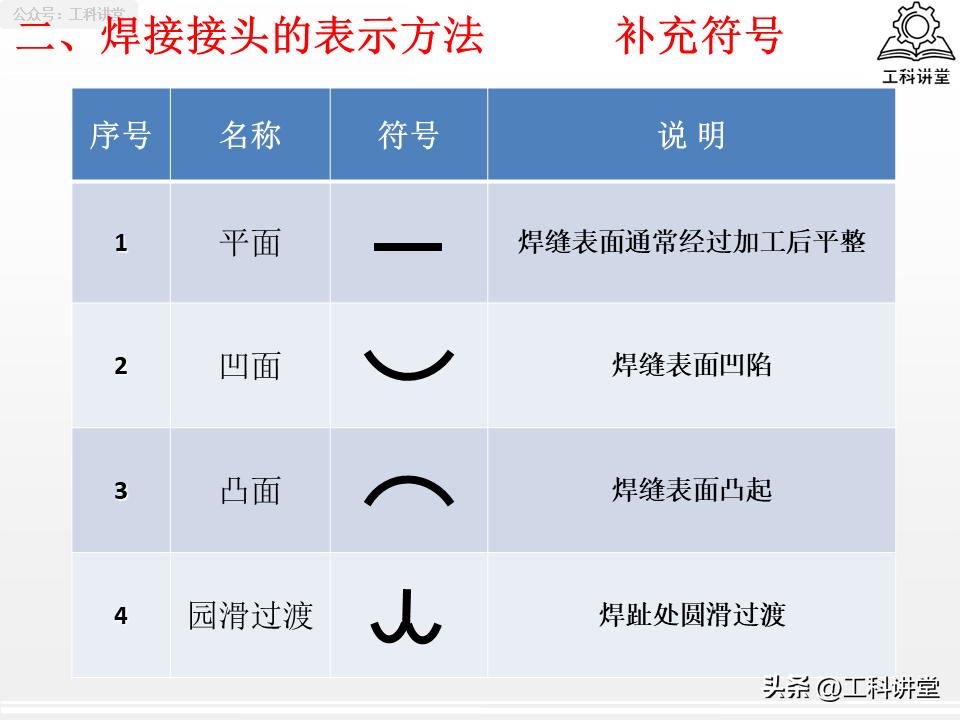

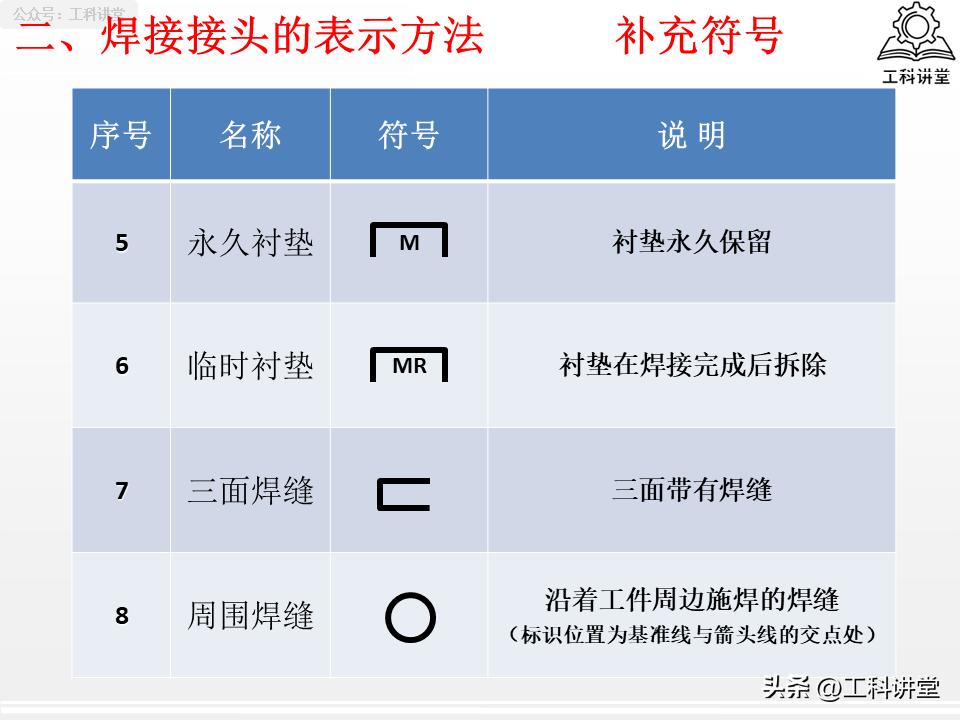

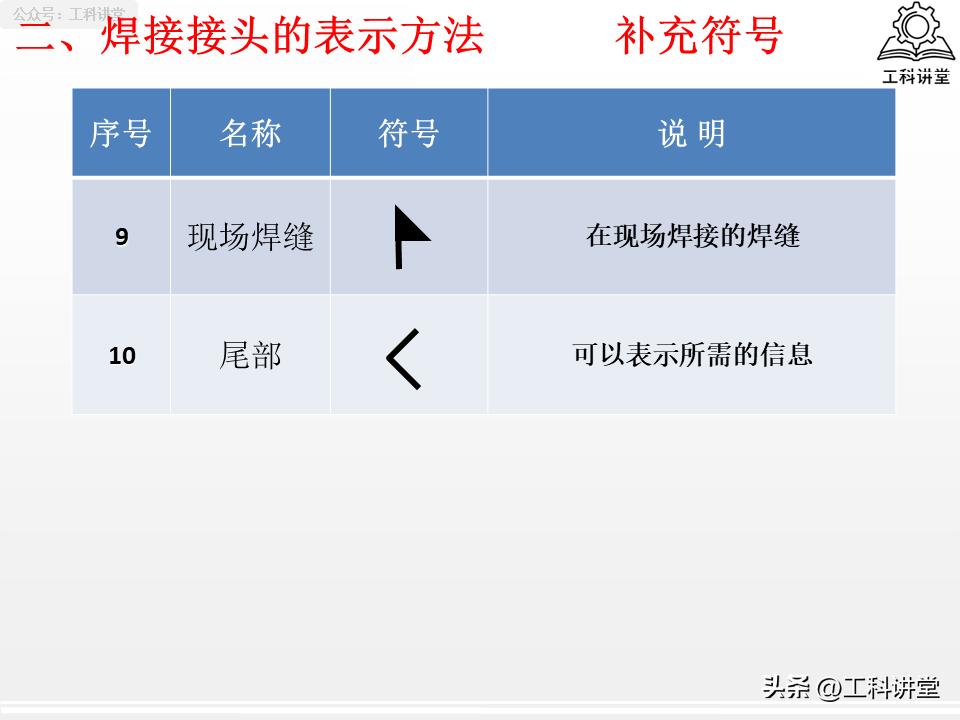

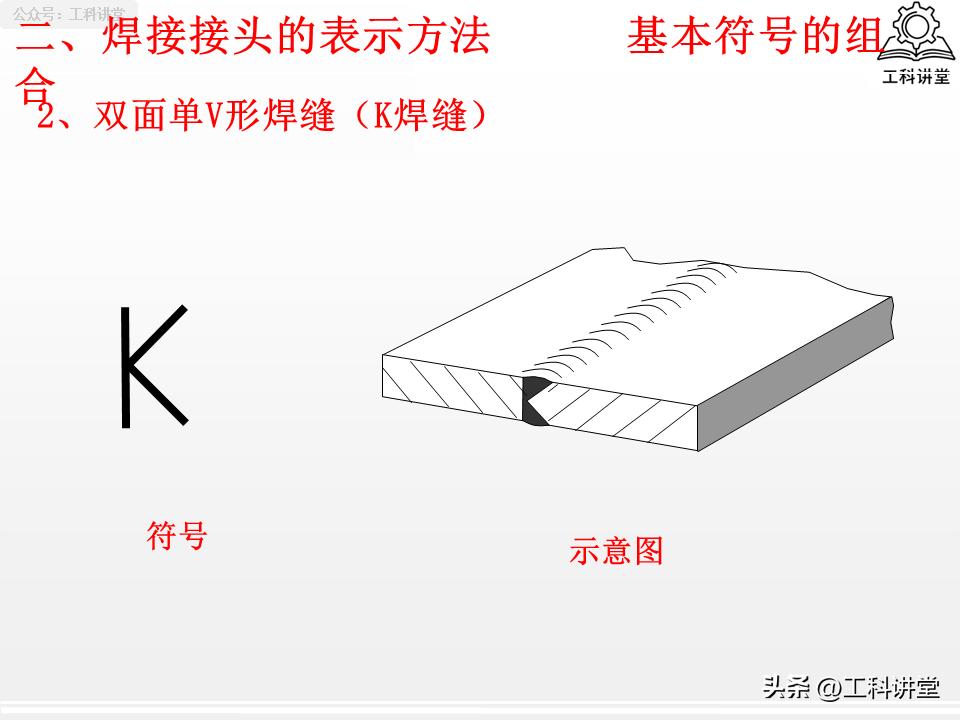

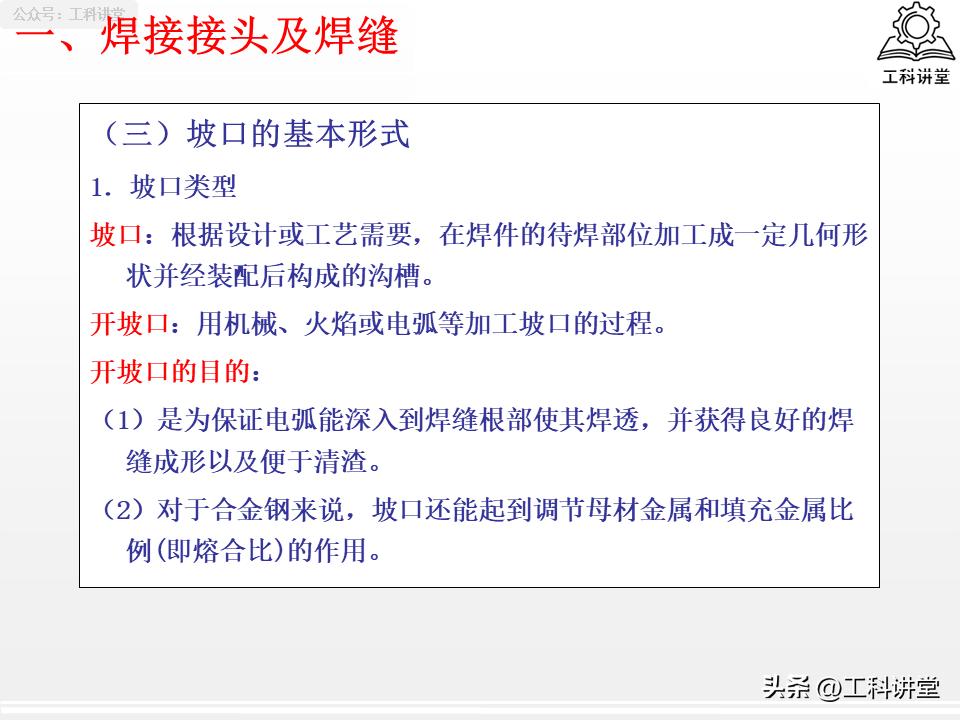

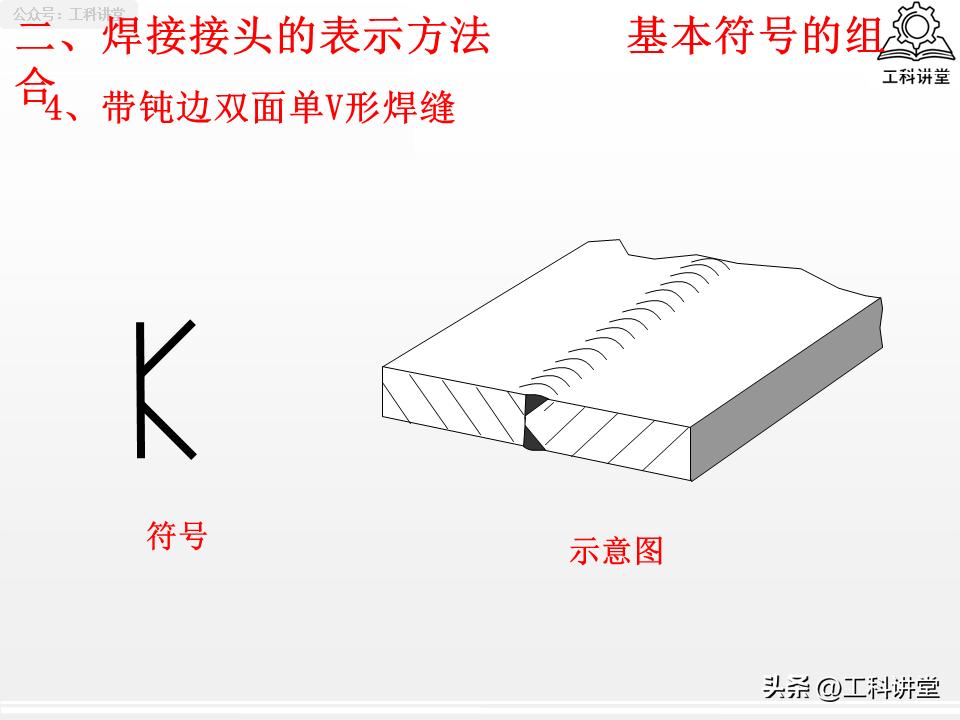

常用坡口标识是由基本符号组合后形成的, 其中包括X型, 也就是双面V；还有K型, 即双面单边V。用来受限焊缝成型状态的是补充符号, 这里涵盖平面、凹面、圆滑过渡、环绕全周缝隙以及现场施焊标记。专用标注工地现场拼装起来并进行焊接的焊缝, 是现场符号。

三、指引线标注

指引线作为连接图纸跟焊缝的桥梁, 组成部分包含箭头线, 由实线基准线还有虚线基准线这三部分而成, 需牢记位置规则: 基本符号张贴于实线时, 焊缝系在箭头指的侧边；符号张贴于虚线时, 焊缝处在焊件非箭头的那一侧面；双面对称焊缝能够直接省略虚线, 实线与虚线的上下位置能够依据需求进行互换, 这属于制图里极其容易踩到坑的细节之处。

四、焊缝尺寸标注细则

国标针对尺寸摆放存有固定要求, 焊脚K、钝边p、坡口深度H等横向尺寸书写于基本符号左侧, 焊缝段数、长度以及间断间距n×l(e)标注于符号右侧, 坡口角度标注于符号上下级方向, 相同规格焊缝总数量标注于指引线末端, 标点。

新增两条具备实用性的规则, 符号右边不存在关于长度的数值部分, 说明环绕构件整个长度形成持续焊接的是焊缝, 针对对接焊缝, 其左侧没有坡口相关的标记, 那么就默认焊缝是有完全熔化穿透的情况。

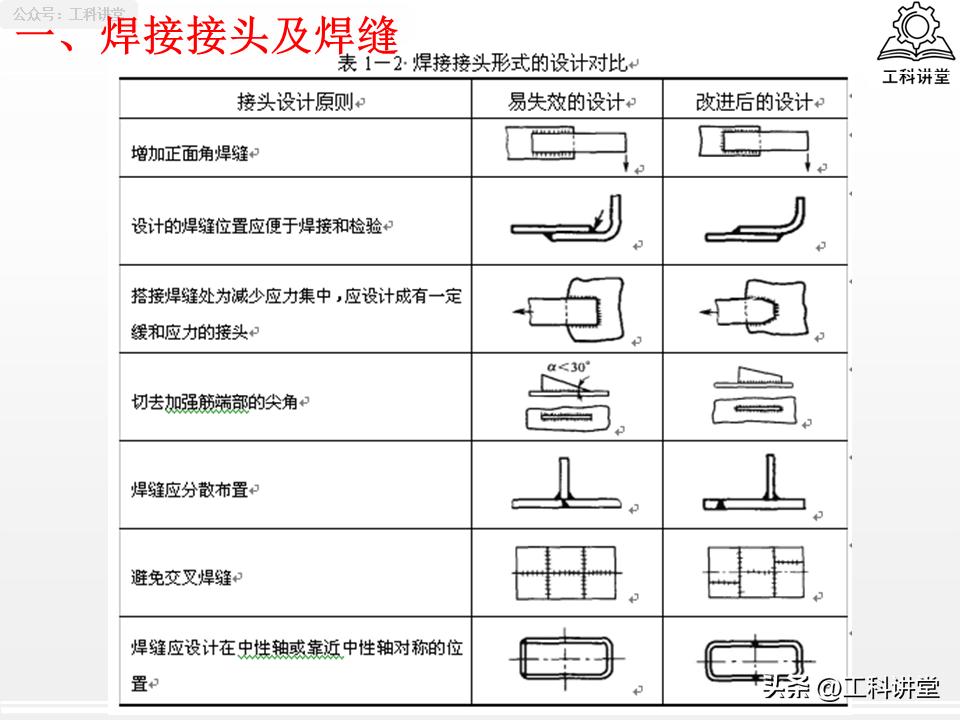

对于设计以及车间焊工而言, 焊缝符号属于通用技术语言, 深入领会GB/T324标注规则, 一方面能够对图纸设计予以优化, 进而规避应力缺陷, 另一方面能够从源头处减少车间报废件。从事工艺工作多年, 始终秉持这样的理念: 要是能对坡口进行简化, 那就不会盲目地去扩大坡口；要是能够分散焊缝, 那就会避开焊缝交叉, 规范标注始终是控制焊接成本的关键所在。
