常用焊接符号介绍.ppt

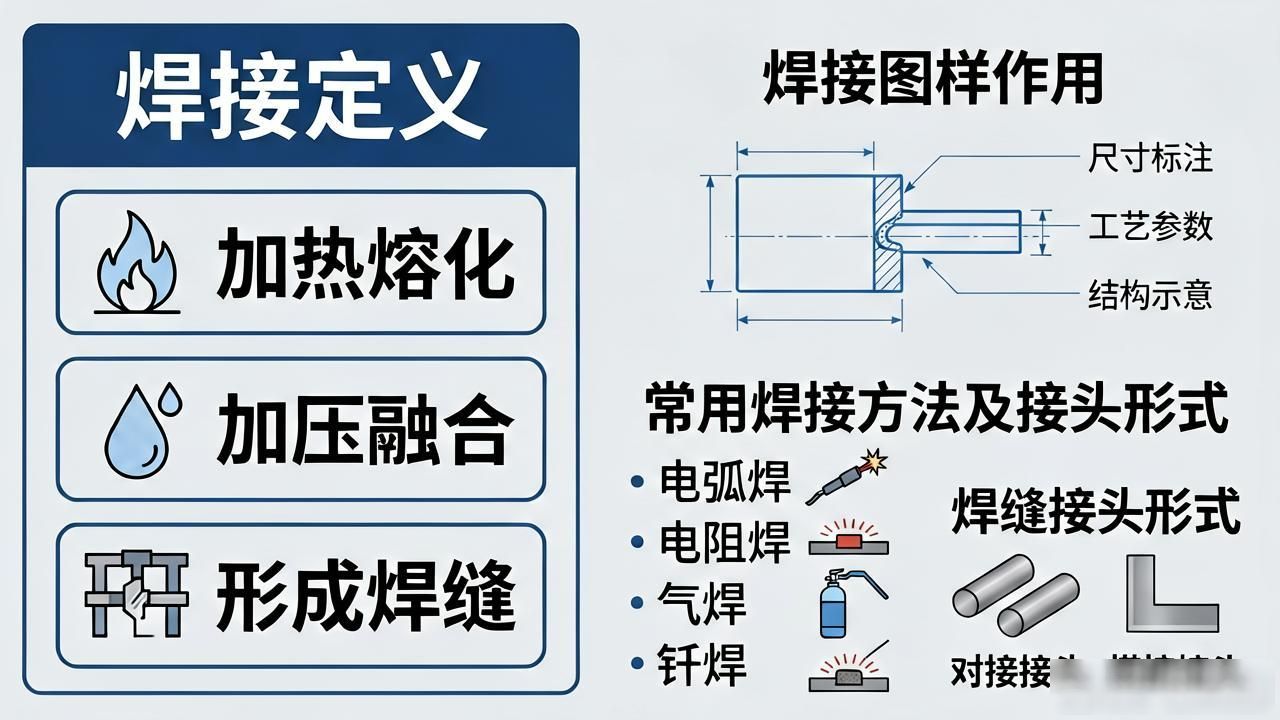

焊接, 有着其独特的表达, 霍光青焊接件也存在着与之相关的表达, 焊接呢, 是把零件连接处进行加热从而使其熔化, 抑或是用加热加压的方式让其熔化（不管用或者不用填充材料）, 进而使得连接处融合成为一个整体的制造工艺,焊接是属于不可拆连接范畴的。焊接图样则是焊接加工之时所需要的一种图样。焊接图务必要把焊接件的结构以及和焊接相关的技术参数清晰地表示出来。国家标准里头规定了焊缝的种类、画法、符号、尺寸标注方法以及焊缝标注方法。常用的焊接方法包含电弧焊、电阻焊、气焊、钎焊。其中电弧焊的应用是最为广泛的。图7 – 30展示的是常见的焊缝接头以及焊缝形式, 其中包括（a）对接接头、焊缝, （b）搭接接头、点焊缝, （c）T形接头、角焊缝。表7 – 1呈现的是常用焊缝基本符号, 还有焊缝的表示方法, 具体为: 焊缝的表示方法（1）指出, 焊缝的结构形式是用焊缝代号来表示的, 而焊缝代号主要是由诸如基本符号、辅助符号、补充符号、指引线以及焊缝尺寸等所组成。常见焊缝的基本符号如表7 – 1所示, 其作用是用来说明焊缝横截面的形状, 线宽规定为标注字符高度的1/10, 比如说字高为一定值时, 则符号线宽就为相应的值。表示焊缝表面形状的辅助符号, 见表7-2所示, 像凸起、凹下等情况；用来表示焊缝范围等特征的补充符号, 见表7-3所示。表7-2是焊缝的辅助符号, （2）、指引线用细实线绘制, 一般有带箭头的指引线, 也就是箭头线, 还有两条基准线, 其中一条是实线, 另一条是虚线, 基准线通常和图纸标题栏的长边平行, 必要时能加上尾部, 是90°夹角的两条细实线, 如图7-31所示。图7-31中, 焊缝的指引线（3）、箭头线对于焊缝的位置, 通常没什么特殊要求。当箭头线直接指向焊缝时, 它能够指向焊缝的正面, 或者反面。然而, 当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时, 箭头线应该指向有坡口一侧的工件, 就像图7-32a、b展示的那样。 图7-32, 基本符号相对基准线的位置(U、V形组合焊缝)。其中, (a) (b) (c)（4）、基准线的虚线也能够画在基准线实线的上方, 如同图7-32c呈现的那样。（5）、一旦箭头线径直指向焊缝, 那基本符号就得标注在实线那一侧, 就如同图7-33里头的角焊缝符号那般。要是箭头线指向焊缝的另一方向, 基本符号要标注在基准线的虚线一侧, 比如像图7-32c之V形焊缝的标注以及7-33里下方的角焊缝那样。图7-33 基本符号相对基准线的位置（双角焊缝）图7-34 双面焊缝（单边V形焊缝）（6）、在对对称焊缝和双面焊缝进行标注之时, 基准线当中的虚线能够省略。就像图7-34、7-35所呈现的那样。（7）在不会引发误解的情形下, 当箭头线朝着焊缝指向, 并且另一侧不存在焊缝要求时, 准许省略基准线的虚线。图7-35, 对称焊缝（角焊缝）标注。（8）、焊缝的尺寸符号是: 高度方向, 长度方向。图7-36, 焊接尺寸符号及意义。在焊缝基本符号的左边标注焊缝横截面上的尺寸, 像钝边高度P、坡口深度H, 焊角高度K等。要是焊缝的左侧没有任何标注且没有其它说明时, 表明对接焊缝要完全焊透。在焊缝基本符号右边, 标注焊缝长度方向各项尺寸, 是焊缝段数n、焊缝长度l、焊缝间隙e。若基本符号右边设有任何标注, 且不存在其它说明, 那就表明焊缝于整个工件长度方向里是连续的。在焊缝基本符号上方或者下方, 标注坡口角度α, 坡口出面角度β以及根部间隙b。于指引线尾部表注相同焊缝数量N和焊接方法。焊缝标注与说明列于表7-4。焊接装配图实例（支架）的图7-37, 是表7-4常见焊缝标注及说明的展现, 在CAXA电子图板里的尺寸标注中得以提供焊接符号的标注方法。尺寸标注里选择焊接符号会弹出如同图7-38展示的对话框。图7-38乃CAXA电子图板的焊接符号标注, 其中涵盖焊接符号的基本符号、辅助符号以及补充符号, 使用时直接点击相应图标, 于相应尺寸编辑框输入焊缝尺寸数值, 按下对话框中的“确定”便可进行标注。倘若是箭头线两边都存在焊接符号,当两边焊接符号相一致时,虚线所处位置选“无”（即不要虚线）,而两边焊缝不一样时,就应当去挑选虚线的所在位置,并且要选择对话框右侧的符号位置为“下”,以此来标注另一侧的焊缝符号和数值,对于那些对称焊缝来说,仅仅选取基本符号就行。在Solid Edge里,挑选工程图工具栏上的焊接符号图标会弹出如图7-39所展示的对话框,选定对应的项目,再按下“确定”便可实施标注。对于常用的焊接符号, 在选择基本参数之后, 能够起名保存, 比如起名“角焊缝”, 按下保存按钮就行, 如此往后在标注同类型的焊接符号之际, 仅仅需在动态工具栏的下拉菜单里选择对应的名称便可展开标注, 标注过后可用修改属性的方式修改标注的参数（右键单击对应的焊接符号, 并选择“属性”就能弹出如7-39图所示的对话框）。7-39图 Solid Edge draft焊接符号的标注。
