焊接符号大全

焊接符号大全

有的焊接符号, 会用缩写代码, 采用标准图示的形式, 去标示出一个焊接接头, 或者钎焊接头, 那完整的信息, 就好像接。

头处于何种位置, 怎样去制备, 如何展开检测等等。焊接符号具备完整的代码体系, 于美国焊接学会也就是AWS那里是最新的。

由ANSI/AWSA2.4出版的那个版本的《焊接、钎焊与无损检验的标准符号》, 在相关规程里有着相应的详细说明, 涉及焊接方面。

诸多信息被符号所涵盖, 并且极为复杂, 在实际的生产当中, 多数的焊接这一领域的设计人员仅仅运用了其中数量不多的那部分。

一部分。

符号中的信息和单元

问题1,焊接符号能够提供什么信息,

回应, 焊接符号可以给出以下这些信息。接头的种类, 焊缝坡口的形态, 焊缝的类别, 焊接所采用的方法, 规格。

程度或者程序, 焊接缝所在位置, 质量方面的要求, 焊接缝的先后顺序, 焊接缝的尺寸大小, 最终所呈现的焊接缝轮廓形状, 工艺方面的要求等等。

问题2,焊接符号由哪些单元组成,

答,

下述单元可构成一个焊接符号, 分别是参考线, 箭头, 基本焊接符号, 尺寸以及其他数据。

补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头

问题3,参考线是什么,

答, 构成一个焊接符号的基础是参考线, 它是由处于水平位置的划线所组成, 参考线必然要画在靠。

靠近所要表示的焊接接头符号的旁边, 每一个焊接符号单元, 都得依据符号标准放置在参考线周围。

请问, 在一个围出的、恰恰到好处且位置十分适宜合适的地方, 水平参考线以及焊接符号单元所处的位置呈现为图1所展示的那样, 那么问题4在于, 焊接符号当中各个单元的规范标准位置究竟是怎样去进行安排布置的呢?

答,图1所示是一条参考线,

一些其他的单元标记可以放置在参考线的周围。典型焊

接符号显示出各种定位焊缝的一些信息,包括如下。

①尾缀T专门被用于特殊的焊缝, 比如说, 焊接方法出现改变、焊条发生改变等情形, 能够在图纸上面存在。

详细参考说明。如果没有参考意义或无须规范,尾缀可以省略。

②参考线上的S记号, 取决于焊缝类型。其中, 有坡口焊缝的熔深情况, 还有填角焊缝的尺寸情况。

塞焊的尺寸, 或开槽焊缝的尺寸, 点焊的剪切强度, 或凸焊焊缝的剪切强度等, 这个记号通常是处在焊缝符号的左边。

边。

E这个记号的意义代表的是一个开坡口焊缝的有效尺寸, 它也被称作焊缝尺寸, 还被叫做焊脚高。有效。

位于参考线上的焊缝符号, 其尺寸的尺度被标在了圆括号内, 无论箭头所指的方向是哪儿, 这个尺寸以及坡口始终都是这样。

的左边。

④R于此处所代表的, 乃是形成所需形状的焊缝数之间那种空间呐, 就对接接头而言, 其呈现为敞开状态的根。

若所指为塞焊或者开槽焊缝的情况, 那么在这里, R所代表的意思是填充深度。并且, 此项记号所处的位置是在焊缝符号的中间部位。

⑤A在这儿代表对接接头的坡口角度, 是倾斜角, 此倾斜角还涵盖塞焊焊缝的沉入角度。

⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。

在这里, ⑦F所表示的是获取所需焊缝外形的一类方式, 而焊缝外形能够借助如下方式予以获取, 这种方式是进行打磨。

(G), 有机械加工(M), 也包含铲削(C), 或具锤击(H), 甚至滚轧(R), 或者是其他(U)哪种情况。⑧L于此处代表焊缝长度, 而如此这般的长度标示始终处在焊缝符号的右边。不管箭头是处在怎样的位置。

处,这个位置总是不变的。

⑨P在这里表示当焊接中断时焊缝的中心线与中心线的间距。

⑩, (N), 在此处代表着, 点焊、缝焊、栓焊、塞焊、开槽焊, 或者凸焊焊缝, 所要求的数量。

问题5,箭头一般放置在哪里,

答, 箭头线所处位置为参考线的一端或者另一端，于焊接接头的箭头线一侧存有一个箭头, 此箭头。

头能指向任何方向,向上、向下或向前、向后。

一个焊接符号甚至可以有多个箭头。

问题6,箭头符号告诉人们些什么信息,

答, 和箭头有关联的符号, 被放置于参考线各自接头一侧的上面, 或者下方, 参考线的术语是“箭头”。

“侧”, 被规定为箭头所指向的是处于焊缝接头的那一侧, 位于参考线箭头位置的那一侧的符号, 所表示的即为接头的箭头方向那一侧, 且是处于参考线。

接头的另一侧所指的是另一侧的符号, 当从图纸底部去观看的时候, 观看者总是会觉得箭头侧更加靠近自己, 这就是所谓的箭头。

侧和另一侧的例子见图2。

基本符号

问题7,什么是基本的焊接符号,

答, 如图3所示的乃是基本的焊接符号。到了问题8, 箭头侧与另一侧已然被定义, 然而, 究竟该以怎样的方式将焊接符号填置于参考线上呢?

答, 与焊缝箭头一侧相关的参考线上、下焊接符号的位置, 如图4所示, 且与焊缝另一侧也有关。

需要留意的是, 要是被焊接的接头仅仅焊接一面, 那么这种类别的接头只要一个焊接符号就行。

放置在与接头施焊侧相应的参考线的一侧。

问题9, 知晓了, 基本的焊缝符号与箭头的意义, 那么, 究竟是怎样使用这些基本符号的呢。

答,这些基本符号使用的例子如图5所示。

问题11,卷边焊缝符号如何使用,

答案是, 和别的焊接符号相同, 卷边焊缝符号极为有用。箭头那一侧, 呈现卷边焊缝符号的示例如下。

图7所示。

组合焊缝符号

问题14,什么是组合焊缝符号,

答,

有时, 一个焊接接头往往需要不止一种类型的焊缝。在工程结构制造时, 带坡口的焊缝常常。

和另外一种焊缝, 就是比如说那角焊缝, 相互焊接拼接在一起。在出现这种状况情形的时候, 人们能够看见参考线两侧两边都存在有。

焊缝符号,如图9所示。

问题15,为什么使用多组参考线,如何看懂这些参考线,

答, 有多组参考线呈现出焊接操作的先后次序, 在多组参考线上, 第一次焊接操作同箭头一块儿被显示了出来。

于开展下一道线上的施工之前, 前一回的操作务必已然完结。远离箭头的每一条线都给出了每次连贯性的操作的讯息, 这些操作还涵盖了一些尾缀中未包含的焊接补充性的信息, 诸如检测的方法等等。多组参考。

线的例子如图10所示。

补充符号

问题16,什么是补充符号,

答, 补充符号关联着焊缝的某些关键信息, 它和别的焊接符号组合在一起, 请看图示。

11。

问题18,现场焊接符号如何表示,

答, 现场焊接符号, 乃是箭头与参考线相交汇之处的那一面小小的旗帜, 这面小旗意指出该焊缝必须要在现场处。

开展焊接操作, 并非于车间之内事先焊接完成, 那体现现场焊接的若干焊缝符号展现于图13 , 有问题19 , 焊接符号究竟是以怎样的方式表示出焊缝熔透程度的?

答, 那个表示熔透程度的焊接符号, 是一种记号, 其呈现为在参考线一边呈半月形且背面涂黑的样子。焊缝。

表示接头一面实施焊接之时另一面熔化状态的熔透符号, 这个补充符号还涵盖, 于符号的左侧。

熔化量要求的尺寸。焊缝熔透符号的例子如图14所示。

问题21,间隔符号表示什么含义,

答,位于参考线上的间隔符号,

一个方框,表示在接头内放置的材料,称为间隔或插片。

同背面衬垫材料符号那般, 间隔符号的特殊规定于尾缀里标注, 如图16所示。还有问题22, 材料插入符号所表达的是什么含义呢。

答, 材料插入符号, 是一个位于参考线上的矩形符号, 此符号用以表示在焊接接头处插入的。

含有作为填充材料的带或是环, 其中所谓的插片或者环, 于焊接期间会全部熔化, 进而跟接头共同构成一个整体, 而通常情况下, 可熔插片所采用的是钨极氩。

使用弧焊方式来实现焊接, 此符号被规定要放置于与带坡口焊缝符号相反的那一边, 由美国焊接学会（AWS）作出规定。

可熔插片分类符号要放置于焊接符号的尾缀里, 这是一定要做到的。如图17所示, 存在着可熔焊接插片符号的示例。

问题23,焊缝外形符号表示什么含义,

答, 外形符号所表达的是针对焊缝表面形状的要求, 焊缝的外形存在平滑的情况, 还有上凸的情形, 以及下凹的状况, 外形符。

号上的字母表示整修焊缝的方法。

C铲削,G打磨,H锤击,M机械加工,R滚轧。

实际焊缝外形要求的相应符号见图18。

问题20,背面垫板符号表示什么含义,

答, 矩形垫板符号意思是, 有衬垫材料被放置于背面, 此背面是带坡口焊缝的背面, 这个符号放置位置除了带坡。

于口焊缝符号相反的那一边之外, 跟塞焊缝符号相像。需要留意的另一个点是, 字母R能够放置于。

于符号范围之中，意味着焊接完成之后就一定要把衬垫材料给去除掉。而背面符号所规定的衬垫材料能够跟母材保持一样。

同样能够是铜, 或者陶瓷, 抑或是玻璃带, 再者是焊剂, 又或者是气体, 还可以是别的材料。所需的衬垫材料种类必定要在尾缀里注明。

明, 如图15所示, 是背面垫板材料符号的例子。问题17，划有圆圈的符号, 其含义是什么。

答, 划有圆圈的那个符号, 处于连接参考线以及箭头所环绕的一个圆圈当中, 此现象意味着某接头周。 有这个符号, 是表示某接头周。

围起来的是那种连续的焊缝, 哪怕焊接的方向有可能出现变化。画了圆圈的焊缝以及符号的示例就如同图12所展示的那样。

问题13,

一个完整的焊缝符号需要哪些最小的单元,

答,①参考线 +箭头+基本焊接符号。

②参考线+箭头+尾缀。

二者任选其一。

问题12,箭头打折表示什么含意

答, 箭头打了折扣意味着, 焊接接头的两侧之中, 仅有一边是必须要开坡口的。并且, 箭头所指向的材料, 那是在操作者进行施焊之前。

应开坡口的一边,如图 8所示。

问, 问题10, 船形位置的V形焊缝符号该如何去使用, 对此予答, 出现于单面船形位置的V形焊缝以及其对应的符号, 呈图6所示的状态。

问题24,打底焊道与封底焊道之间有什么差别,

答, 打底焊道于厚板单面坡口对接焊之际存在, 目的在于起到防止角变形之作用, 或者是为了防止自动焊之时出现烧的状况。

穿现象, 在单面坡口对接焊里, 先焊的是封底焊道, 它是在接头背面坡口根部去进行的一道焊接。

完成正面坡口位置的焊缝后, 于背面将焊根清理干净, 之后就要进行又一道焊接操作, 其目的在于确保能让焊缝根部实现完全熔合。

问题25,打底焊和封底焊都采用了什么符号,

答, 此两种焊道运用了一样的符号, 不过焊接的先后顺序于焊接符号的末尾缀处是有规定的, 或者是采用。

将组合参考线来看, 打底焊道符号通常被标注于远离箭头的第一条线上, 而第二条线上所标的是焊缝坡口符号。

标记打底焊道的符号, 始终安排在处在焊缝坡口符号的另一侧之处。而表示封底焊道的符号, 是设置于远离箭头的第二条线上。

紧跟着的是焊缝坡口符号, 负责封底的焊道符号, 以及打底焊道的符号, 呈现于图19当中, 还有角焊缝尺寸。

问题26,什么因素决定了角焊缝的尺寸,

答,角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定,见图 20。

问题27,角焊缝的尺寸在焊缝符号上是如何标注的,

答, 角焊缝尺寸是以焊脚高来表示的, 焊脚高尺寸被标注在角焊缝符号的旁边, 呈现出如图21所示的样子。问题28, 角焊缝的长度要怎样去确定呢。

可以这样改写: 答, 角焊缝是一条焊缝, 它从一端延续至另一端, 呈现连续状态, 不过存在一种特殊情况——除非存在尺寸方面的限制。要是焊缝并不被要求处于连续状态的话。

对于续接的这一情况, 在角焊缝符号的右边, 应当标注一个数码, 此数码可起提示操作者作用, 提示其关于焊缝的长度, 像图22所展示的那样。

塞焊和开槽焊缝

问题29,塞焊焊缝的焊接符号是如何规定的,

答, 对于塞焊焊缝尺寸的规定, 主要涵盖沉入角度, 以及焊缝填充深度，像图24所呈现的那样。

问题30,开槽焊缝的尺寸如何标注,

答, 用于测量开槽焊缝尺寸的依据乃是开槽的宽度, 其中长条槽是开设于被焊工件的接合面上, 进行焊接。

接符号上标有开槽的长度,

一般而言, 是处于焊缝符号的右侧位置。问题31, 针对于塞焊焊缝或者开槽焊缝的底部, 是否能够实施施焊上一层焊道呢。

回答是, 能够于塞焊焊缝的底部进行施焊, 形成一层焊道, 或者在开槽焊缝的底部实施同样的操作, 然而这道焊缝事实上是处于塞焊的情形之下。

角焊缝, 在或开槽焊缝之中, 它不能被称作塞焊, 也不能被叫做开槽焊缝。在这种情形之下, 所形成的焊缝以及相应符号, 如图所示。

25所示。

表面焊道

问题32,什么是表面焊道,

答, 表面焊道是指那样的焊道, 那些焊道堆焊在工件表面, 其目的在于改善抗磨损性, 其目的还在于增加表面硬度, 或者其具有耐蚀性。

金属, 存在一种采用填充金属的情况, 其目的在于改善表面硬度或者抗磨损性, 而这种因该目的采用填充金属的情况被称作表面堆焊, 此工艺常常被用于推。

土机刃板、铲斗以及岩石破碎设备上。

问题33,表面焊道的尺寸和焊接符号怎样表示,

回答, 堆焊焊道的尺寸, 是从工件的表面开始, 一直到焊道面的距离之处, 这距离也就是堆焊材料的高度。堆焊焊道还存在尺寸以及符号。

号如图 26所示。

角焊缝尺寸

l 问题26 ,什么因素决定了角焊缝的尺寸,

答,角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定,见图 20。

l 问题27 ,角焊缝的尺寸在焊缝符号上是如何标注的,

回应, 角焊缝那种尺寸是借助焊脚高进行体现的, 焊脚高尺寸被标注于角焊缝符号的邻近处, 就好像图21展现出来的那般。

l 问题28 ,角焊缝的长度如何确定,

答, 角焊缝是这样一种焊缝, 它是从一端前往另一端呈现连续状态的, 不过呢, 这存在前提条件, 也就是除非是有尺寸方面的限制情况。要是焊缝并不被要求必须是连续的, 那么在角焊缝涉及的相关方面。

号的右边, 应当标注一个数码, 这个数码要起到提示操作者焊缝长度的作用, 情况展现在图 22 里, 相关内容是焊接符号。

什么是焊接符号

工程语言有一种是焊接符号, 它能够在图纸上, 以简洁、明晰的方式, 讲明焊缝的形状, 阐述焊缝的几何尺寸, 还能说清焊接的方法。我国规定焊接符号的是国家标准GB324。

焊接符号有什么作用

有一种表示方法叫焊接符号, 它是针对焊缝的基本形式以及尺寸, 这些是在图样上借助技术制图方法呈现出来的, 而采用的是运用一些符号去加以表示的方式哦。焊接符号能表示出 :。

(1 )所焊焊缝的位置。

(2)焊缝横截面形状 (坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊接加工符号的国家标准有哪些

焊接符号的国家标准主要有两个 :

(1 )GB324 一1988 《焊缝代号》 。

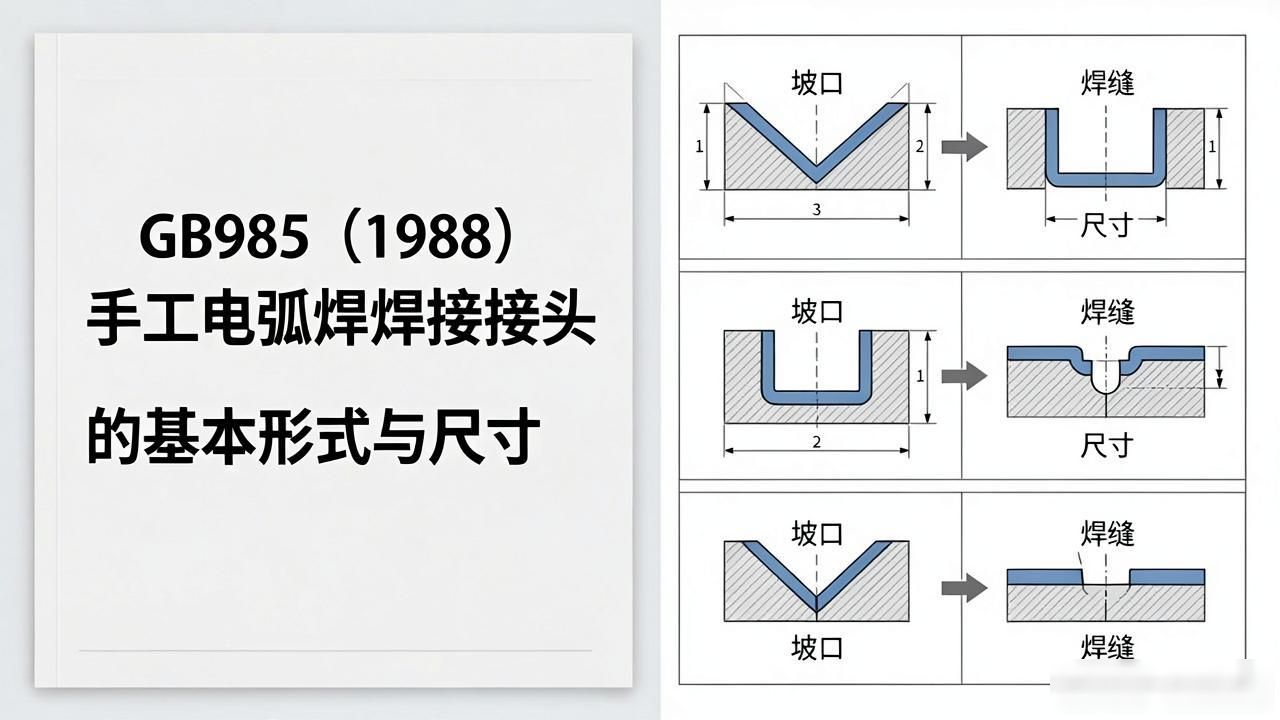

(2)GB985 , 1988年的 , 《手工电弧焊焊接接头的基本形式与尺寸》。

焊缝形式及坡口尺寸在图纸上是怎样表示的

于图纸之上, 焊缝形式以及坡口尺寸, 通常是运用技术制图的方式来予以表示的。为达简化焊缝于图样里表示方法之目的，当下所采用的是国家标准所规定的焊缝符号以及坡口尺寸的表示方式呢。

焊接符号由哪几部分组成

通常情况下，焊接符号是由基本符号以及指引线组合而成。在有必要, 也就是存在特定需求的时候, 还能够添加辅助符号、补充符号以及焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的

焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。 为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些

焊缝基本符号, 是用来表示焊缝截面形状的一种符号, 它借助尽量近似于焊缝横剖面形状的符号进行表示。GB324 – 1988里面规定了13种焊缝形式的符号, 具体内容见表2 – 2。

表示焊缝的辅助符号有哪些

用于表示焊缝表面形状特征的辅助符号, 其具体内容见表2-3。当不用确切地对焊缝的表面形状加以说明时, 是可以不使用辅助符号的。

表示焊缝的补充符号有哪些

补充符号, 是用来补充说明焊缝某些特征而采用的符号, 它在表2-4中有所呈现。

表示焊缝的尺寸符号有哪些

焊缝的尺寸符号见表 2-5 。

焊接符号标注中的指引线

指引线, 是用来表示指引焊缝位置的符号, 它由带箭头的指引线以及两条基准线组成, 其中一条是实线, 另一条是虚线, 指引线指向有关焊缝处, 基准线通常应为水平线, 焊缝符号以及尺寸标注放置在基准线上, 必要的时候, 在基准线末端加一尾部, 可用作其它说明, 比如焊接方法等, 就像图3-18所展示的那样。

焊接符号标注方法

表示焊缝的完整方法, 应涵盖上述提到的基本符号, 还有辅助符号, 以及补充符号, 另外还有指引线, 一些尺寸符号和数据等方面。标注的时候, 箭头线的指向情况是这样的, 既可以指向焊缝, 也可以不指向焊缝, 就像图 3 – 19 所展示的那样。

基准线的虚线位置, 能够处于基准线的实线上方, 也能够处于基准线的实线下方, 当焊缝处于接头的箭头那一侧的时候, 基本符号会标注在基准线的实线一侧, 要是焊缝处于接头不是箭头的那一侧, 那么基本符号会被标注在基准线的虚线一侧, 对于标注对称焊缝或者双面埠缝而言, 是不需要添加虚线的, 就如同图3-20所展示的那样。

焊缝尺寸符号及数据的标注原则如下,

在基本特号左边进行标注, 钝边高度为p, 坡口高度是H, 焊角高度称作K, 焊缝有余高h, 熔透深度为s, 根部半径是R, 焊缝宽度为C, 焊角直径是d。

2.在基本符号的右边之处进行标注, 标注的内容有焊缝长度 l, 有焊缝间隙 e, 还有相同焊缝数量 n。

3。在基本特号上边标注,坡口角度 a,根部间隙 b。

焊接符号标注实例及方法

于焊接结构图样之中, 焊接的方法能够依据国家标准 -85 的规定, 以阿拉伯效字予以表示, 将其标注于指引线的尾部。常用的焊接方法代号呈现如见表 3-9 此类情况。要是属于组合焊接方法, 能够用 “/ ”进行分开, 左侧代表正面（或者盖面）的焊接方法，右侧代表背面（或者打底）焊接方法。举例来说, V 形焊缝首先采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 那么就表示为 141/111。

V形坡口对接焊缝, 背面进行封底焊, 正面焊缝表面是齐平的, 这种焊缝的焊接方法是, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊, 其以及焊缝符号跟焊接方法代号标注示例, 可见图3-21。

详解aws焊接符号

AWS, 其英文全称是那美国焊接学会, 也就是美国焊接学会。AWS焊接符号标准, 在全世界的范围内都被广泛地得以应用, 因为AWS焊接符号标准跟中国的焊接符号标准, 也就是GB324, 是有略微存在不同之处的, 对于那些经常接触国外图纸的朋友们而言, 掌握AWS焊接符号标准是具备相当必要性的。

AWS跟中国标准是一样的, AWS焊接符号当中含有基准线以及箭头线这类基本元素, 同时也存在辅助符号, 焊接符号的表示方法大体上都是相近的。比如说, 角焊缝国标以及AWS标准所表示的均是采用三角符号。然而, 焊接符号处于基准线的位置, 所表达的意思却是完全相反的。所以用到AWS标准的时候要参照原文, 不可以依据国标去理解。

钢结构焊接符号含义大全

钢结构焊接符号系依照GB324一1988《焊缝代号》予以绘制, 钢结构通常归属于建筑学科, 归属于建筑行业, 所以在钢结构焊接符号的标注之中常常伴有建筑符号、还有型钢符号、以及螺栓符号和铆钉符号等。

钢结构焊缝符号表示的方法及有关规定,

焊缝的引出线, 是由箭头以及两条基准线构成的, 这当中的一条是实线, 另一条是虚线, 而且它们的线型都是细线, 就如同显示在图1 – 33里那样。

2、基准线中, 虚线位于实线这一旁时, 能够画在其上方, 当然也能够画在其下方, 基准线通常情况下应当跟图样的标题栏保持平行, 只是在特殊的条件之下才会跟标题栏呈垂直状态。

3、若把焊缝放置于接头的箭头那一侧, 那么基本符号就在基准线的实线那边进行标注, 要是焊缝处于接头的非箭头那一侧, 基本符号则在基准线的虚线那边标注, 就如同图1 -34所示。

4、处于双面进行对称焊缝的状况下, 基准线是能够不额外添加虚线哒, 就如同图1 – 35当中呈现的那般。

5、对于箭头线相对焊缝所处的位置, 一般总体而言并无特别的要求, 然而在对单边形焊缝进行标注的时候, 箭头线必须精准地指向带有坡口那一侧的工件, 情况就如同图1 -36所展现的那样。

6、用粗实线表示的线段, 是与基准线重合的, 它要么是基本符号、补充符号相交于基准线的情况, 要么是基本符号、补充符号相切于基准线的情况。

7、焊缝的那基本符号, 还有辅助符号以及补充符号（这儿说的是尾部符号除外的情况）, 全部都是粗实线呢, 尺寸数字从原则上来说同样是粗实线, 而尾部符号是细实线, 尾部符号主要就是用来标注焊接工艺、方法等方面的内容。

8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求都相同之时, 可以只选取一处去标注焊缝的符号与尺寸, 并且要加注“相同焊缝的符号”, 相同焊缝符号是 3/4 圆弧, 画在引出线的转折之处, 就如同图 1 -37(a)那样。

在同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号的里面, 分类编号运用A（B）C……此类形式, 在同一类别的焊缝当中, 能够挑选出一处来标注代号，就如同图1 – 37（b）那般。

9、那些应按照图 1 -38 所示方式被标注的符号, 是熔透角焊缝的符号, 其为涂黑的圆圈, 此符号画在引出线的转折处。

10、使用那种形状当中长度比较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 能够不用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K, 就如同图1 – 39所示。

11、当在连接长度范围之内, 仅仅只是局部的区段存在焊缝的时候, 按照图1 – 40进行标注。K是角焊缝焊脚尺寸。

12、当焊缝分布呈现出不规整的状态时, 于标注焊缝符号的同一时刻, 在焊缝的部位添加用于表示可见焊缝的中实线, 或者添加用于表示不可见焊缝的栅线, 其标注的方式如同图1 – 41所展示的那样。

13、两个相互进行焊接的焊件, 要是属于单面焊且具备双边不对称坡口焊缝这种类型的话, 引出线的箭头会指向有着较大坡口的那个焊件, 情况如同图1 -42所示。

14、围焊缝符号, 是用来表示环绕工作件周围的, 它用圆圈表示, 且画在引出线的转折处, 并对其焊角尺寸K进行标注, 情况如图1 – 43所示。

15、当存在三个以及超过三个的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当各自进行标注, 具体如图1 – 44。

16、在施工现场从事焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号之为涂黑的三角形旗号所在之处, 是绘在引出线的转折的地方, 情况于图 1 -45之中呈现。

17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口时, 像是单面V形这种情况, 引出线的箭头是指向那个带有坡口的焊件的, 如图1 – 46。

钢结构焊接符号大全,

一个钢结构焊接符号标注实例,
