具有完整信息, 表示焊接接头或者针焊接 头的焊接符号, 是以标准图示的形式, 并且用缩写代码来标示的, 比如。

接头所处位置, 怎样去制备又怎样来检测等等, 焊接符号具备完整代码体系的地方是在美国焊接学会。

AWS

）最

新版本的《焊接、钎焊与无损检验的标准符号》（

ANSI/AWS A2.4

）规程中有详细说明。焊

接符号包含许多信息，

而且相当复杂，

实际生产中大多数的焊接设计人员只是使用了其中很

少一部分。

符号中的信息和单元

问题

：焊接符号能够提供什么信息？

答: 焊接符号所能够提供的信息如下, 接头的类型, 焊缝坡口的形状, 焊缝的类型, 焊接的方法。

规程或者程序, 焊缝所处位置, 质量的要求, 焊缝的次序, 焊缝的尺寸, 最终呈现的焊缝轮廓, 工艺方面的要求等。

问题

：焊接符号由哪些单元组成？

答: 对于一个焊接符号而言, 它能够包含这样一些单元。具体有参考线, 还有箭头, 再者是基本焊接符号, 另外还有尺寸以及其他。

数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头

问题

：参考线是什么？

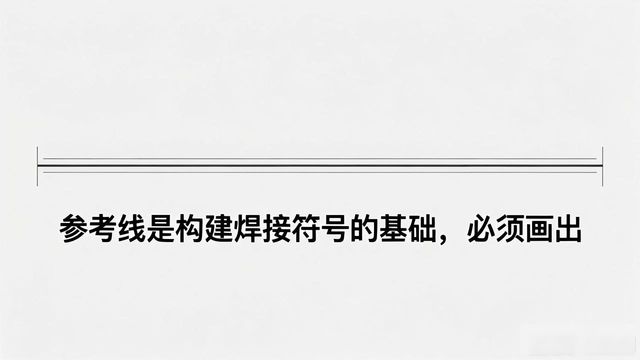

答: 参考线乃是构建一个焊接符号最为根本的基础所在, 它是由处于水平位置的划线进而组合而成的。参考线是一定要画的。

在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考

线周围一个适当的位置处。水平参考线及焊接符号单元的位置如图

所示。
