基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样里, 那些焊接方法依据国家标准 -85 的规定, 要用阿拉伯数字去表示, 标注在指引线的尾部, 请瞧, 常用焊接方法代号像表 3 – 9那边展示的那样。要是属于组合焊接方法, 那就用“/”分开, 在此当中, 左侧所代表的是正面（或者盖面）的焊接方法, 右侧所代表的则是背面（或者打底）焊接方法。就好比 V 形焊缝, 先是采用的钨极氢弧焊打底这种方式, 随后运用手工电弧焊盖面这种方式, 那么它就要表示成 141/111 。
焊缝符号所作的标识与焊接方法代号所进行的标注, 其示例可见图3 – 21, 所述图形展示的是V形坡口对接焊缝, 其背面实施封底焊, 正面焊缝表面呈现齐平状态, 有关焊接方法, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊选用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
用来绘制钢结构焊接符号的依据是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科所属的建筑行业, 所以在对钢结构焊接符号进行标注时, 常常会伴有建筑符号, 以及型钢符号、螺栓符号和铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、组成焊缝引出线的是箭头以及两条基准线, 其中一条基准线是实线, 另一条基准线是虚线, 这两条基准线的线型都是细线, 有这样的情况。
2、基准线的虚线, 能够画在基准线实线的上面一侧, 也能够画在基准线实线的下面一侧, 基准线通常应该与图样的标题栏保持平行, 只是在特殊状况下才会与标题栏形成垂直。
3、要是焊缝处于接头部位的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 要是焊缝处于接头部位的非箭头那一侧, 那么基本符号则会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对所处的位置, 通常来讲并无特别的要求, 然而, 当对单边形焊缝进行标注之际, 箭头线需要朝着带有坡口的那一侧的工件指向。
6、基本符号, 和补充符号, 跟基准线相交, 或者相切, 与基准线重合的线段, 则用粗实线进行表示。
7、其中, 焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字原则性地也是粗实线, 尾部符号是细实线, 尾部符号主要用以标注焊接工艺、方法等内容。
8、在同一个图形上面, 当那儿的焊缝形式, 以及断面尺寸, 还有辅助要求, 这三者全部都相同的时候, 能够仅仅只挑选一处来标注焊缝的符号, 以及尺寸。并且还要加注“相同焊缝的符号”, 相同焊缝符号呈现为3/4圆弧, 它画在引出线的转折的地方。
数种相同焊缝于同一个图形上时, 能把焊缝分类编号, 标注于尾部符号内, 分类编号用A、B、C等, 于同一类焊缝里可挑选一处标注代号。
9、具有熔透性质的角焊缝的符号, 是应当按照如图1 – 38所示的方式去进行标注的, 这种熔透角焊缝的符号呈现为被涂黑的圆圈, 且该圆圈绘制在引出线的转折之处。
10、那种形状之中比较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝, 它可以不使用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、如若在连接长度范围之内, 仅仅只是局部的区段存在焊缝的情况下, 那么就要按照图1-40来进行标注。其中, K指的是角焊缝焊脚尺寸。
12、要是焊缝分布并非规则状态, 那么在标注焊缝符号之际, 于焊缝的地方添加中实线用来表示可见的焊缝, 或者添加栅线用来表示不可见的焊缝。
13、彼此相互焊接的两个焊件, 要是处于单面焊且带有双向不一样对称坡口焊缝的状况时, 引出线箭头面对较大坡口的焊件指向。

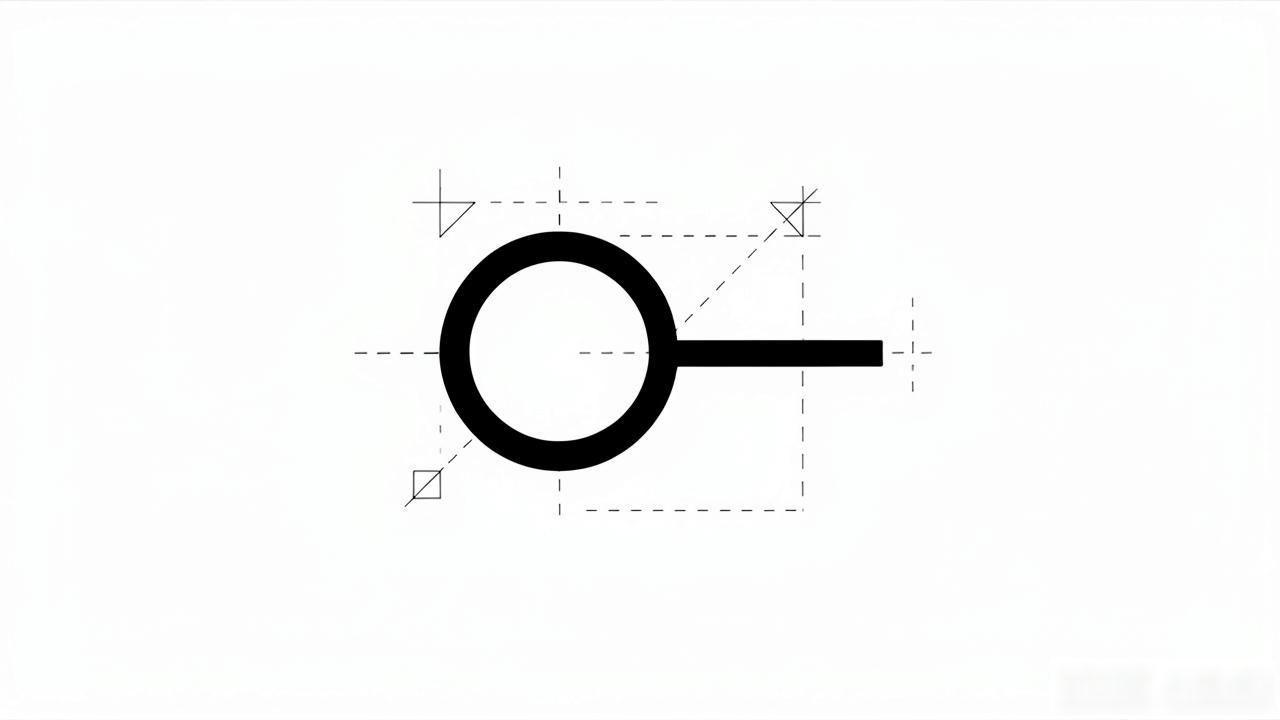

14、围焊缝符号, 所指的是环绕工作件周围的那种, 它是用圆圈来表示的, 这个圆圈画在引出线的转折之处, 并且还要标注出其焊角尺寸K。
15、焊件相互焊接, 若数量为三个或三个以上, 那么其焊缝不可当作双面焊缝来标注, 焊缝符号与尺寸需要分别进行标注。
16、将在施工现场开展焊接工作的焊件, 其焊缝是需要标注“现场焊缝”符号的。现场焊缝符号呈现为涂黑的三角形旗号, 这个三角形旗号绘制于引出线的转折之处。
17、有两个焊件, 它们是相互焊接的, 其中只有一个焊件带有坡口, 比如说呈现单面V形这种情况, 倘若引出线有箭头, 那么该箭头所指向的就是那个带坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
