焊接专业必须掌握的基础知识

作为材料连接关键工艺的焊接, 于现代工业里应用广泛, 不管是机械制造领域也好, 建筑施工领域也罢, 亦或是航空航天等领域, 焊接技术都起着不可被替代的作用, 以下会从焊接原理以及工艺、材料、设备还有安全等许许多多方面, 系统地去阐述焊接专业必须要掌握的基础知识。

一、焊接基本概念

焊接定义

焊接是一种加工方法, 它通过加热、加压, 或者两者同时使用, 还会使用或不使用填充材料。在这种方法下, 两个或多个分离的金属工件可形成原子间结合, 进而连接成一个整体。这种过程借助外部能量, 打破金属原子间原有的束缚, 促使它们在新位置相互靠近, 形成稳定化学键, 最终实现永久性连接。

焊接分类

熔焊这样一种焊接方式, 是通过让焊件接头部位借助局部加热从而达到熔化状态, 在不施加压力的情形下, 填充金属（或者不填充金属）会与母材相互熔合进而形成焊缝, 待冷却凝固之后达成连接。比如说电弧焊, 它是以电弧当作热源, 属于那种应用十分广泛的熔焊方式, 其中涵盖手工电弧焊也就是SMAW、气体保护钨极电弧焊即GTAW、气体保护金属极电弧焊为GMAW；另外还有气焊, 它是利用可燃物气体跟助燃气体混合燃烧所产生的火焰当作热源；像激光焊, 是以具备高能量密度的激光束作为热源；与此同时等离子焊, 是利用等离子弧作为热源。

压焊是这样一种焊接方式, 在焊接进程里, 会对焊件施加压力, 对于施加压力这一行为，存在加热或者不加热两种状态, 借助这种方式促使焊件产生塑性变形发生, 是通过原子间的扩散现象从而达成连接, 以及通过再结晶现象进而完成连接得以实现的。举例来说, 电阻焊这般达成连接, 它是借助电极来当作施加压力的工具展开的，是利用电流流经接头接触面以及邻近区域的时候自然而然产生的电阻热来实施加热的；摩擦焊达成连接所凭借的方式是, 利用焊件接触端面相对进行旋转运动所产生的摩擦热；扩散焊达成连接这一过程是, 在一定的温度以及一定的压力这两种条件之下, 让待焊表面彼此之间相互接触, 凭借原子扩散这种途径来达成连接的。

钎焊, 是采用那种比母材熔点低的金属材料当作钎料, 把焊件以及钎料加热到高于钎料熔点、然而却低于母材熔点的温度, 借助液态钎料去润湿母材, 让其填充接头间隙并且与母材相互扩散去实现连接, 它分为软钎焊, 像锡焊, 这种钎料熔点低于450℃ , 还有硬钎焊, 比如银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源的类型是这样的, 焊接热源具有多样性特点, 电弧这一热源热能量较为集中, 能够迅速地对焊件的局部进行加热, 电阻热是依靠电流通过电阻而产生的, 激光作为具有高能量密度的热源, 能够达成快速加热使其熔化的效果。

针对热输入展开计算, 热输入所遵循的公式是Q等于UI除以v, 其中Q代表热输入, 其单位是J / cm, U表示电弧电压, 单位为V, I是焊接电流, 单位是A, v为焊接速度, 单位是cm / s。对于焊接质量的保证而言, 合理地对热输入加以控制是有着至关重要的意义的, 要是热输入出现不当的情况, 便会致使焊件产生过热、未焊透等一系列的问题。

在焊接的时候, 焊件各个点的温度, 会随着时间以及空间发生变化, 而这时就形成了温度场, 处在靠近热源中心的地方, 温度是最高的, 它的分布，受到多种因素的影响, 了解温度场, 对于预测焊接热应力、变形以及组织转变, 是有帮助的。

焊接冶金反应

焊接热源发挥作用时, 焊件以及填充金属会发生熔化, 进而形成熔池, 熔池的形状、尺寸还有存在时间, 这些因素对焊接质量具备影响, 熔池形成过程存在强烈热对流, 同时伴有物质传输, 这使得化学成分以及温度分布变得不均匀, 最终成为熔池形成的一种情况。

气体跟熔渣有着这样的作用: 焊接过程当中产生的气体, 像CO₂、Ar这些, 它能够保护熔池, 使其不被有害气体侵入, 熔渣会覆盖在熔池的表面, 它可以起到隔离空气的作用, 还能保护熔池, 具备脱氧的功效, 能去除硫, 也能去除磷, 并且可以改善焊缝成型等作用。

在熔池冷却凝固之际, 焊缝金属会历经结晶以及相变, 这便是晶粒金属的结晶与相变情况, 其中结晶是从熔池边缘朝着中心生长, 此过程有可能会产生偏析, 另外冷却过程里的固态相变产物的组织, 还有性能受到冷却的速度、化学成分这诸多方面的影响, 通过控制焊接工艺参数能够调整结晶与之相变的这种进程。

焊接缺陷成因

气孔是这样一种情况, 熔池中的气体, 在凝固之前没有逸出, 而是残留了下来, 在焊缝那里形成了空穴, 其原因涵盖焊接材料受潮, 焊件清理得不干净, 焊接工艺参数不合适等, 它会致使焊缝强度降低, 还会使焊缝致密性下降。

夹渣, 是指熔渣残留在焊缝从而形成缺陷, 其产生原因包含焊接电流过小, 层间清渣不够彻底, 焊条角度不合适等情况, 它会致使焊缝有效截面积降低, 进而导致应力集中。

裂纹, 乃严重焊接缺陷, 热裂纹于焊缝金属冷却至固相线附近高温区之际产生, 其与低熔点共晶物、焊接工艺等有所关联, 冷裂纹在焊接接头冷却到较低温度之时产生, 和氢含量、淬硬组织、残余应力紧密相关, 再热裂纹于焊后焊件再次受热之时出现, 跟沉淀相析出、晶界强化等存在关系。

有一种情况叫未熔合, 就是焊缝金属跟母材或者焊缝层间没能完全实现熔化结合在一起, 造成这种情况的缘由是焊接电流过小, 是速度过快, 是坡口角度过小等等, 它会对焊缝强度以及密封性产生影响。

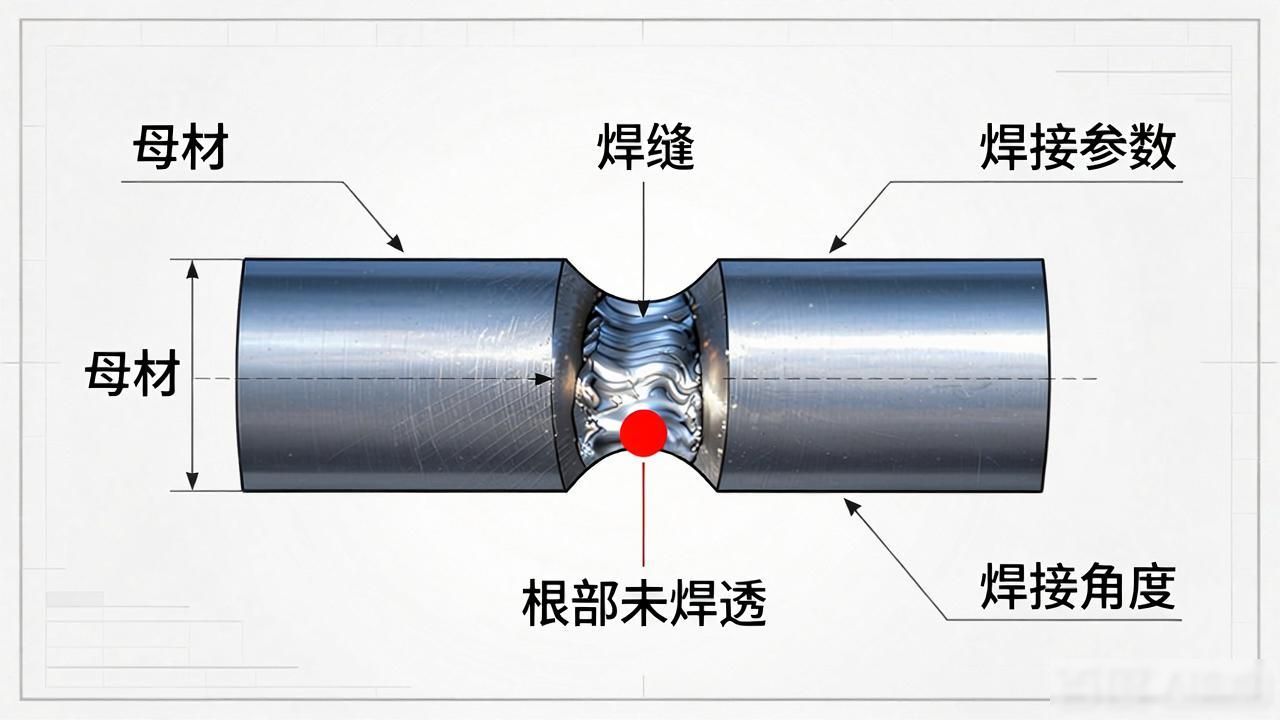

非完全熔透状态被称作未焊透, 此情况发生于焊接之时, 接头根部呈现出未全然熔透的状况, 其成因包含焊接电流过小, 焊接速度过快, 坡口角度过小, 钝边尺寸过大等多种因素, 这种状况会致使焊缝承载能力下降, 进而引发应力集中现象。

三、焊接材料

焊条

分类, 是按照药皮性质来区分的, 可分为酸性焊条以及碱性焊条。酸性焊条的药皮之中, 含有大量的酸性氧化物, 这种焊条电弧相当稳定, 飞溅较少, 脱渣较为容易, 对杂质产生敏感性是比较低的, 它适用于一般低碳钢以及低合金钢的焊接, 比如E4303；碱性焊条的药皮里面, 含有大量的碱性氧化物以及萤石, 其脱硫、脱磷的能力很强, 焊缝的力学性能良好, 抗裂性也很强, 然而电弧稳定性很差, 对杂质十分敏感, 常常被用于重要低合金钢以及合金钢的焊接, 例如E5015。

剖析牌号: 就拿E6010来说, “E”所代表的是焊条, “60”意味着熔敷金属最小抗拉强度为60（大概）, “1”表明适用于全位置焊接, “0”指代药皮类型以及电流种类（高纤维素钠型药皮, 直流反接）。

焊丝与焊剂

如 ER70S – 6 样式的实心焊丝, 其中“ER”所代表的是实芯焊丝, “70”意味着熔敷金属具有的最小抗拉强度是 70（近似范畴）, 有“（约）”的标注, “S”指代焊丝, “6”为化学成分分类代号, 此焊丝是被用于碳钢以及低合金钢的气体保护焊接当中的。

以下分开来看: 药芯焊丝, 像E71T – 1这种, 其中, “E”代表的确实是焊条, 这没错；“7”所表示的意思是, 熔敷金属最小抗拉强度为70, 注意是约数；“1”意味着是适用于全位置焊接的；“T”表示的就是药芯焊丝；而跟着后面的数字以及字母, 它们体现的分别是药芯类型以及保护气体种类 , 并且, 其具备焊接工艺性能良好、生产效率较高的特点。

埋弧焊剂, 好比HJ431这般, 其中“HJ”所指的是埋弧焊剂, “4”代表着焊剂里MnO的含量, “3”意味着SiO₂以及CaF₂的含量, “1”表示的是同一类型焊剂的各异牌号, 而且它要与埋弧焊丝一同配合使用, 能够起到保护熔池、参与冶金反应等诸多作用。

保护气体

Ar、He这类惰性气体具有稳定的化学性质, 不会与金属发生反应, 其作用是对焊接区起到保护作用, 其中氩气应用较为普遍, 它价格低廉、密度较大且保护效果良好, 氦气虽然保护效果更佳, 然而价格昂贵, 多应用于那些熔点较高的金属以及有着较高要求的场合。

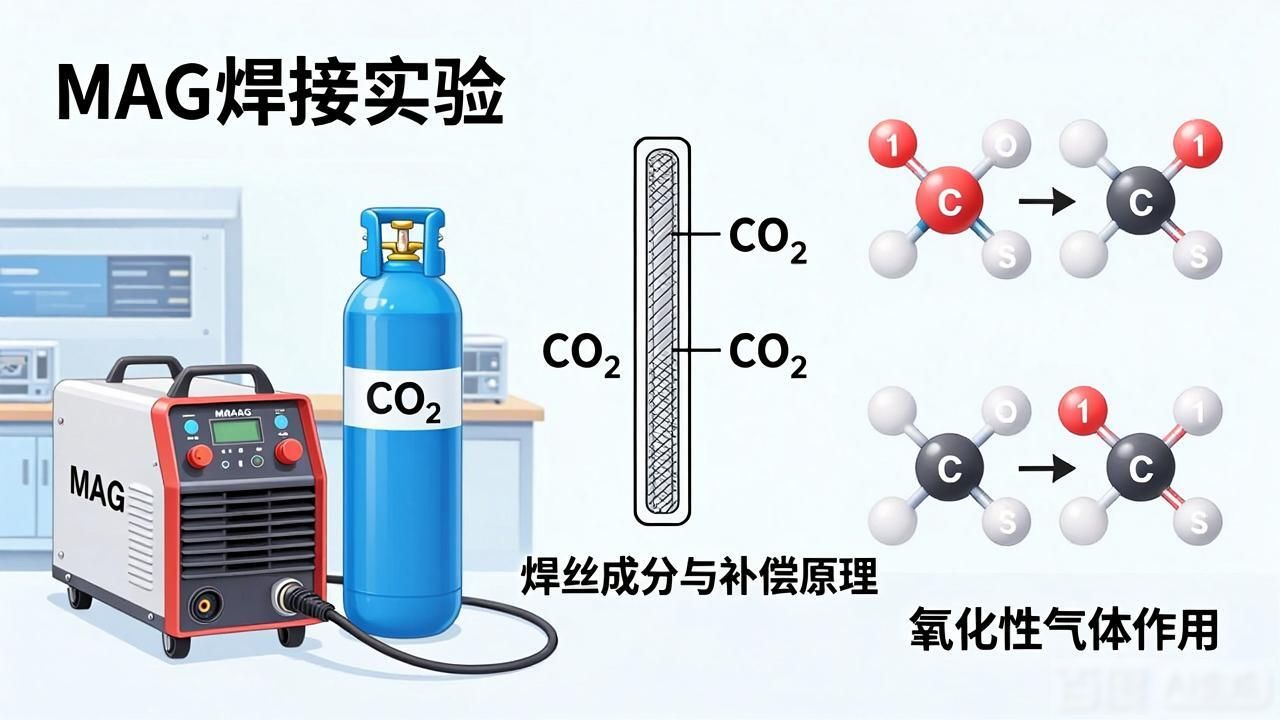

具有氧化性的活性气体是CO₂, 它被用于MAG焊, 其价格低廉, 来源广泛, 但会致使合金元素烧损, 故而需要挑选合适的焊丝成分来进行补偿。

混合气体, 比如说Ar加上CO₂, 它同时具备着惰性气体以及活性气体的优点, 能够去改善焊缝成型的状况, 进而减少飞溅现象的发生, 还可以提高焊接的质量以及效率, 常见的比例是Ar占80%加上CO₂占20%, 并且能够依据需求来进行调整。

四、焊接工艺与参数

关键工艺参数

电流, 对焊接质量以及效率会造成影响, 直流电流情况下, 电弧稳定, 且飞溅小；交流电流时, 设备简单, 成本还低。电流大小, 要依据焊件的厚度、材质、接头形式、焊条（焊丝）直径等等来进行选择, 倘若过大或者过小, 就会产生焊接缺陷。

电压, 它和电弧长度是有关系的, 恰当的电压能够确保焊缝的宽度以及熔深均匀一致, 要是电压不合适, 就会致使焊缝成型出现问题。

焊接速度, 指的是单位时间之内所完成的焊缝长度, 速度要是过快了的话, 或者说过慢了的话, 均会对焊接质量以及效率造成影响, 需要依据多种因素进行合理调整。

电弧长度方面, 短电弧具备热效率高的特点, 并且飞溅小, 手工电弧焊时, 电弧长度一般是焊条直径的0.5至1.0倍, 而在气体保护焊中, 同样需要对电弧长度进行合适的控制。

坡口形式, 常见的有V型、U型、X型、Y型等, V型加工起来简单, 填充金属量多大量, 适用于薄焊件, U型根部窄, 填充金属量少, 焊缝质量高, 适用于厚焊件, X型和Y型结合了两者优点, 用于大厚度焊件, 可减少变形与填充金属量。

接头设计

对接接头, 是两焊件端面那样相对放置着进行焊接, 其受力呈现均匀状态, 在应用方面十分广泛, 并且一般情况下需要去开坡口, 还要保证装配间隙以及错边量。

角接接头, 其两焊件端部会构成直角, 或者是近似直角状态, 它主要承受的是横向载荷, 依据焊件厚度以及受力情况, 能够选择开坡口来进行焊接, 不然就不开坡口焊接, 是这样的情况。

T型接头, 是一种形式, 其中一焊件的端面, 与另一焊件的表面, 构成直角, 或者近似直角, 其受力情况复杂, 容易出现应力集中, 所以常常采用双面焊, 或者开坡口焊接, 以此来提高强度。

搭接接头, 是两焊件部分重叠进行焊接, 其装配较为简单, 然而受力并不均匀, 强度还低, 它适用于受力较小或者非承载结构, 通过增加搭接长度或者采用塞焊、槽焊等方式能够提高强度。

预热与后热

防止冷裂纹的预热温度计算, 要依据碳当量来计算预热温度, 碳当量倘若越高, 那么钢材淬硬的倾向就会越大, 所以需要进行预热, 以此来降低冷却速度, 进而防止冷裂纹产生。其公式为 Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15 , 这里元素符号表现出其质量分数, 要基于 Ceq 值以及焊件厚度等因素去查表, 从而确定预热温度。

消氢处理, 是在焊后, 把焊件加热到特定温度比如250至350℃, 然后保温一段时长, 借此让焊缝里的氢逸出, 从而防止产生氢致裂纹, 这种方法特别适用于低合金钢以及高强度钢焊接。

五、焊接设备

电弧焊机

用于交流的焊机，属于变压器类型的, 它会把来自电网的交流电, 借助变压器进行降压操作, 以此得到适合用于焊接的低电压交流电, 具备结构看起来较为简单, 成本不高的特点, 然而电弧的稳定性比较差。

用于焊接的直流机器, 它是由整流式以及逆变式这两种类型所构成的。整流式的焊机, 是借助整流的元件, 把交流电转变成为直流电。而逆变式的焊机呢, 首先是将交流电给转化成直流电, 接着再把直流电逆变成高频的交流电, 之后在经过降压以及整流的操作后, 输出适宜于焊接的直流电, 它具备着体积非常小、重量显得很轻、十分节能以及电弧的稳定性相当不错等优点。

气体保护焊设备

MIG/MAG焊机, 其中MIG焊采用惰性气体保护, MAG焊运用活性气体或者混合气体保护, 它将以连续送进的焊丝当作电极以及填充金属, 具备生产效率高的特点, 适用于多种金属材料的焊接。

TIG焊机, 其电极采用高熔点钨棒, 借助惰性气体对电弧以及熔池予以保护, 具备焊接质量高、电弧稳定等特性, 常常配备高频引弧装置以及脉冲功能, 能够达成更加精确的焊接控制，适用于焊接有色金属、不锈钢以及薄件。

辅助工具

焊枪, 它能传递焊接电流, 它可以输送保护气体, 它会引导焊丝若是在熔化极焊接的场合。它的结构和性能, 对焊接操作有着影响也对着焊接质量产生作用。

气瓶, 它用于储存保护气体, 像是氩气瓶、那些二氧化碳气瓶之类的, 必须要定期进行检查, 除此以外呢还得做好维护工作, 进而确保能够满足安全使用的要求了。

送丝机, 于熔化极气体保护焊里, 以匀速把焊丝送进焊接区, 送丝速度稳定, 这对保证焊接质量而言相当重要。

接, 地钳, 其作用在于, 保证焊接回路接地状况良好, 以此防止触电这一事故发生, 与此同时, 还能确保焊接电流处于稳定状态。

面罩, 自动变光的那种能依据电弧光强度来自身调节镜片透光率, 可以有效地守护焊工眼睛规避电弧辐射带来的伤害, 还会提升焊接操作的安全程度以及舒适程度。

六、焊接缺陷与质量控制

常见缺陷

裂纹, 除了热裂纹、冷裂纹、再热裂纹之外, 还有层状撕裂, 这种情况多发生在厚板焊接结构当中, 因为钢板内部存在分层夹杂物, 所以在焊接应力作用下, 会沿轧制方向产生阶梯状裂纹。

气孔, 它被划分成氢气孔、一氧化碳气孔、氮气孔等类别, 不同气体来源致使的气孔形态以及分布存在着差异, 像氢气孔大多数呈表面针状, 一氧化碳气孔大多是内部条虫状的。

夹渣, 它涵盖了非金属夹渣以及金属夹渣这两种类别, 其中前者包含有氧化物、硫化物等这类物质, 而后者像钨夹渣（此乃TIG焊时钨极熔化后混入焊缝所形成的）。

咬边, 是因焊接参数选取不合适或是操作方式不正确, 沿焊趾的母材位置所产生的沟槽或者凹陷, 它会使焊件有效截面积被削弱, 进而造成应力集中。

存未焊透现象, 接头根部存在未焊穿透情况, 同时还有单面焊接时根部未焊透的状况, 以及多层焊接过程中层间未焊透的情形。

检测方法

凭借肉眼, 或者借助放大镜、量规这类工具, 来完成对焊缝外貌的查看, 此查看涵盖焊缝的尺寸、形状, 以及表面存在的缺陷等方面, 这便是目视检测（VT）的过程。

有一种检测叫射线检测（RT）, 它是借助射线, 像X射线、γ射线这类, 去穿透焊件, 因为焊件里的缺陷在射线穿透时光线吸收程度不一样, 所以会在底片上展现出各类不同黑度的影像, 在借此来检测缺陷, 像内部气孔、夹渣、裂纹、未焊透等这类缺陷都能被检测出来, 而且此检测对体积型缺陷较为敏感。

超声波检测, 也就是 UT, 它是利用超声波在焊件里传播, 当遇到缺陷的时候会出现反射、折射等现象, 接着通过对反射波信号进行分析来检测缺陷, 其能够检测内部缺陷, 并且对面积型缺陷较为敏感, 还适用于厚板检测。

磁粉检测, 也就是 MT, 是用于检测铁磁性材料表面以及近表面缺陷的方式。它会在被检工件的表面施加磁场, 当施加磁场后, 缺陷的地方会产生漏磁场, 则吸附磁粉进而形成磁痕, 以此来显示缺陷的位置以及形状。

把含有色染料或者荧光剂的渗透液涂抹在焊件表面, 让其渗透进那些缺陷里头, 接着把表面多余的渗透液给弄除掉, 再去施加显像剂, 使得缺陷里被吸附的渗透液显示出来, 这样就能检测表面开口缺陷, 这就是渗透检测PT啦 句号。

标准规范

ISO 5817按照缺陷类型、尺寸以及数量等指标, 对焊缝质量予以分级, 凭借这种分级准则将焊缝质量划分成B、C、D三个等级, 此标准适用于熔化焊焊接接头。

美国钢结构焊接规范 AWS D1.1, 对钢结构焊接的要求涵盖材料、工艺以及质量检验等方面, 该规范在北美地区有着广泛的应用。

我国焊接质量要求系列标准GB/T 12467, 针对焊接质量要求作出了详尽规定, 其中涵盖质量等级划分, 还有检验方法以及验收准则等方面。

七、焊接安全与防护

主要危险源

电弧辐射, 它涵盖紫外线、红外线以及可见光, 当中紫外线之于人体, 危害颇为严重, 能够引发电光性眼炎、致使皮肤被灼伤等等。

电击, 焊接设备漏电会导致触电事故, 操作不当会导致触电事故, 在潮湿环境下作业也会导致触电事故。

长期吸入一种在焊接过程中会产生的, 诸如金属氧化物等的烟尘, 会对呼吸系统造成损害, 进而引发尘肺病等职业病, 这种烟尘被称作烟尘。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

包含着像臭氧、一氧化碳、氮氧化物等这类的有害气体, 其中臭氧具备强氧化性, 会对呼吸道产生刺激, 一氧化碳是无色且无味的, 容易引发中毒情况, 氮氧化物则会对呼吸道有刺激以及腐蚀的作用。

防护措施

用来个人防护的装备有, 那种用防火、隔热、耐磨材料所制成能防止高温飞溅和辐射伤害的被称作防护服的衣物, 具备隔热、绝缘、耐磨性能的起到防护手部作用的焊接手套, 由除自动变光面罩之外的还有手持式面罩所构成用于保护面部和眼睛作用的面罩, 能过滤焊接烟尘的防止灰尘进入口鼻部位的防尘口罩。

施焊场地的通风举措要求, 要确保其拥有良好的通风条件, 而当自然通风的状况达不到要求的时候, 就需要安装机械通风设备, 或者是排烟装置, 以此来及时把有害气体以及烟尘排出去。

急救知识

当发生触电情况需要急救时, 要立刻切断电源, 要是触电的人呼吸停止了, 而且心跳也停止了, 那么就要在现场开展心肺复苏术也就是CPR, 这其中包含胸外按压以及人工呼吸, 胸外按压的频率起码是每分钟100次, 按压的深度最少要有5厘米, 按压和呼吸的比例是30比2 , 继而赶快拨打急救电话。

处置灼伤: 要是碰到轻微灼伤之时, 此时此刻马上赶快即刻用数量诸多大量的冷水于受伤的部位冲洗, 冲洗时间需达到15至30分钟, 进而以此来降低皮肤的温度, 减轻疼痛以及损伤；要是遭遇严重灼伤, 那就应当避免自己自行去处理, 要拿手边干净的纱布或毛巾覆盖住伤口, 并且要以尽快的速度送往医院去进行治疗。

烟尘要是被吸入了, 一旦有所不适, 特别是大量烟尘被吸入导致不适, 那就得立刻转移到通风状况出色的地方去进行呼吸新鲜空气这样的操作, 要是症状严重, 那就得及时去就医。

八、金属材料焊接性

碳钢焊接

低碳钢, 其含碳量是低于0.25%的, 它的焊接性良好, 通常情况下是不需要特殊工艺措施的, 只要选用合适的焊条或者焊丝就行。

中碳钢, 其含碳量处于0.25%至0.6%之间, 在进行焊接时, 容易产生淬硬组织以及冷裂纹, 所以需要进行预热, 预热温度为150至250℃ , 在焊接时要选用低氢型焊条, 并且要控制焊接热输入。

高碳钢的含碳量超过0.6%, 其焊接性欠佳, 施焊之前要预热至250到350℃以 上来进行操作, 还得采用低氢型焊条, 焊接完成后要进行缓冷处理以及热处理, 以此来消除应力并且改善组织。

不锈钢焊接

奥氏体型不锈钢, 其焊接之际主要问题在于晶间腐蚀。于石油化工设备开展焊接工作时, 为避免晶间腐蚀出现, 常常会选用含有钛元素像A132这样的, 或者含有铌元素像A137这样的具备稳定化特性的焊条, 又或者是超低碳焊条比如A002。还要采用电流小、焊接速度快的方式, 进行短弧焊, 以此减少焊缝处于敏化温度区间也就是450到850摄氏度之时的停留时长, 进而降低晶间腐蚀的可能性。

铁素体不锈钢, 焊接的时候容易出现脆化现象, 其中涵盖475℃脆化以及σ相脆化。在焊接管道之际, 为了防止脆化, 焊前预热的温度要控制在100 – 300℃ , 采用小热输入的焊接工艺, 防止在475℃附近长时间停留, 焊后能够进行快速冷却, 必要的情况下进行退火处理, 确保恢复韧性。

双相不锈钢, 焊接的时候, 要严格把控热输入, 于海洋工程结构焊接当中, 采用恰当的焊接方法, 像TIG、MIG这样的, 挑选合适的焊接参数, 把热输入控制在特定范围之内, 用来确保焊缝以及热影响区的奥氏体和铁素体比例, 避免因热输入不合适致使相比例失调, 进而影响焊接接头的耐蚀性与力学性能。

铝合金焊接

一层致密的氧化膜（Al₂O₃）存在于铝合金表面, 它的熔点高达2050℃, 这会对此处焊接熔合形成阻碍, 铝合金于该情况下导热性十分显著, 焊接的时候热量散失迅速, 容易致使焊接发生变形, 在航空航天领域里面的铝合金结构件进行焊接时, 经常使用TIG焊要么MIG焊。焊接之前, 得运用机械方式, 像是刮削那般, 又或者是化学方式, 如同碱洗那样, 去将焊件表面的氧化膜彻底清理干净；在进行焊接这一过程当中, 要依据实际情况合理地挑选焊接电流、电压以及焊接速度, 采用恰当的工装夹具以刚性固定焊件, 或者运用反变形法、随焊激冷等一系列措施来控制变形；针对厚板焊接而言, 能够采用多层多道焊的方式, 从而控制层间温度。

异种金属焊接

以钢与铝的焊接来讲, 钢以及铝的物理性能, 像熔点、热膨胀系数等, 还有化学性能, 二者差异极大, 要是直接进行焊接, 那么在接头的地方就会形成脆性金属间化合物, 进而降低接头强度。在汽车发动机的一些零部件制造当中, 会采用过渡层焊接工艺, 比如在钢的表面先镀上一层锌、铜之类的金属当作过渡层, 之后再和铝去进行焊接；又或者采用特殊的钎焊工艺, 挑选合适的钎料以及钎焊温度, 凭借钎料在母材之间的扩散以及溶解, 构成良好的接头连接, 减少金属间化合物的产生, 提升接头质量。

九、焊接符号与图纸

焊接符号

用来表示焊缝横截面形状的基本符号, 其中角焊缝是用等边三角形来表示的, 对接焊缝是用直线来表示的, 而V形坡口对接焊缝是用带斜边的直线来表示的, 它能直观地反映焊缝的基本形式。

其分别为, 补充符号, 它可用于对焊缝的某些特征予以补充说明, 现场焊符号呈现为一个被涂黑的小旗, 这表明了该焊缝务必在现场施焊, 周围焊符号则是一个圆圈, 意味着焊缝会环绕焊件周围来开展焊接。

标注尺寸, 涵盖焊缝长度, 宽度, 厚度, 坡口角度, 钝边尺寸等, 比如, 标注角焊缝时, 会注明焊脚尺寸, 对接焊缝会标注坡口深度, 间隙等尺寸, 给焊接施工提供精确的数据依据。

图纸识读

要从图纸内识别出V型、U型以及X型等众多不同种类的坡口的形状, 参照焊件的厚度, 结合焊接所采用的方法以及工艺的具体必要要求, 来明确坡口的各项尺寸, 像是V型坡口的倾斜角度, 钝边大小以及装配时所预留的间隙等内容, 进而确保在进行焊接的时候能够达成充分的熔合效果, 最终获取优良的焊缝质量。

1. 焊缝位置方面, 要明确平焊位置, 立焊位置, 横焊位置以及仰焊位置。2. 不同位置的焊接, 其难度不一样, 工艺要求也不相同。3. 其中平焊操作相对是容易些的, 焊接的质量也比较容易得到保证。4. 而立焊和横焊, 则需要去控制熔池的形状以及尺寸, 以此来防止液态金属出现下淌的情况。5. 仰焊的难度是最大的, 对于焊工的技术以及操作要求都很高。6. 通过图纸标注, 能够有助于焊工去选择合适的焊接工艺以及操作方法。

– 工艺要求: 像焊后热处理要求方面, 图纸会表明是不是要开展退火、正火、回火、调质这类处理, 以及所处理的温度、时间还有冷却方式这样子的参数, 借助焊后热处理去改良焊接接头的组织与性能, 把残余应力消除。

十、焊接技术发展趋势

自动化与智能化

汽车制造行业里, 机器人焊接被广泛运用着, 那机器人, 它能够依据预设程序, 精准地去做完焊接操作, 进而保证焊接质量的稳定性, 以及焊质量的一致性, 以此提高生产效率, 还能减少人工成本, 并且降低劳动强度, 同时, 它还可以在恶劣环境当中开展工作。

视觉传感情形下, 借助视觉传感器, 可实时获取焊接过程里的图像信息, 像焊缝位置、形状以及熔池状态等, 之后将这些信息反馈给控制系统, 进而实现对焊接过程的实时监测与实时调整, 以此提高焊接质量的可靠性和适应性, 例如在复杂结构件的焊接之中, 能够自动跟踪焊缝, 以此确保焊接精度。

在自适应控制里, 凭借焊接进程当中的实时参数, 像电流、电压、焊接速度这些, 以及焊件的变化情况, 若材料厚度出现波动、装配存在误差, 会自动去调整焊接工艺所涉及的参数, 进而确保焊接的质量不会受到外界因素带来的影响, 能够达成智能化的焊接生产。

新材料焊接

高强钢, 因建筑、桥梁等行业对于结构轻量化以及高强度要求的提升, 其应用愈发广泛, 研发适配高强钢的焊接材料与工艺, 把控焊接热影响区的组织和性能, 防止裂纹出现, 提升接头的强度和韧性乃是研究重点。

航空航天、石油化工等领域常使用镍基合金, 这是因为它具备耐高温、耐腐蚀等优异性能。对镍基合金展开焊接冶金过程的研究, 以求解决焊接过程里出现的热裂纹、气孔等瑕疵, 进而开发出专用焊接设备与工艺, 从而满足特殊工况下的使用需求。

有一类材料叫复合材料的, 像那种碳纤维增强复合材料的, 在航空航天这个领域当中的应用在不断增加为的。要去研究复合材料跟金属或者是其他材料之间的连接技术的, 要去开发适合于复合材料的焊接方法以及工艺的, 要解决界面结合强度还有可靠性方面问题的, 以此来拓展复合材料的应用范围的。

绿色焊接

新型焊接材料被开发出来, 它是低烟尘、低毒的, 其目的在于减少焊接之时烟尘以及有害气体的产生, 进而改善工作环境, 保护焊工的健康, 具体情形是采用环保型药皮配方的焊条, 以此降低烟尘里有害物质的含量, 这类材料被称作低烟尘焊材。

节能设备, 会去研发那种高效节能的焊接电源以及设备, 像是逆变式焊接电源, 它跟传统电源比起来, 具备着更高的电能转换效率, 能够减少能源消耗, 还能降低生产成本, 这是符合可持续发展要求的。

环保工艺方面, 有一种新型焊接工艺, 叫做冷金属过渡, 也就是CMT工艺, 它在焊接时能达成无飞溅的状态, 并且热量输入低, 还能减少对焊件的热影响, 进而降低产生变形和缺陷的概率, 另外能减少能源消耗以及焊接烟尘排放, 它属于绿色环保的焊接工艺, 在薄板焊接以及对焊接质量要求高的场合有着广阔的应用前景。

推荐学习资源

– 书籍：

关于《焊接冶金学》, 它会详细且深入地对焊接过程当中的冶金反应进行剖析, 还会对其中的组织转变予以剖析, 更是会针对性能变化展开剖析, 以此作为理解焊接质量控制的理论基础。

先说说《焊接方法与设备》, 它全面地介绍了各种焊接工艺方法, 这种介绍涵盖了工艺参数的选择, 还涉及焊接设备的原理, 包括其结构以及应用方面, 具备很强的实用性。

《ASME 锅炉与压力容器规范》, 它属于锅炉与压力容器设计方面的权威标准, 也是制造方面的权威标准, 还是检验等方面的权威标准, 它对于从事相关领域并且是焊接工作的人员包含着重要指导意义。

– 标准：

AWS（美国焊接学会）标准具备在国际上拥有广泛影响力的特性, 它包含焊接材料方面的标准, 涵盖工艺层面的标准, 涉及质量控制等诸多方面标准, 能为焊接行业给予技术规范。

ISO（国际标准化组织）的标准, 属全球通用的标准体系, 于焊接质量分级方面的标准, 以及检测方法方面的标准, 推动了国际间的焊接技术交流与合作。

GB是我国国内焊接方面的国家标准那这个标准是跟我国的实际情形还有行业的需求结合一块制定出来用来调控我国国内焊接行业发展走向的, 有着相当重要的作用。

要进行实践, 需参与焊工技能培训, 之后考取 AWS 或 ISO 9606 焊工资格证, 经过系统培训以及实际操作, 从而掌握各种焊接方法与技能, 并且熟悉焊接质量控制流程, 进而获得权威的资格认证, 还要提升在焊接领域的就业竞争力以及专业水平。

具备上述知识乃焊接专业的根基所在, 与此同时, 要结合实际操作方面的经验, 以及持续进行新技术的学习, 持续不断地提升自身的焊接技术水准和综合能力, 以此来适应焊接行业持续不断发展所产生的需求。
