基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 标注于指引线的尾部之处。要是属于组合焊接方法, 可运用“/”加以分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 那么标记为 141/111。
见图3-21呈现的是焊缝符号以及焊接方法代号的标注示例, 此图所展示的是V形坡口对接焊缝, 其背面进行封底焊操作, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊则运用手工电弧焊。

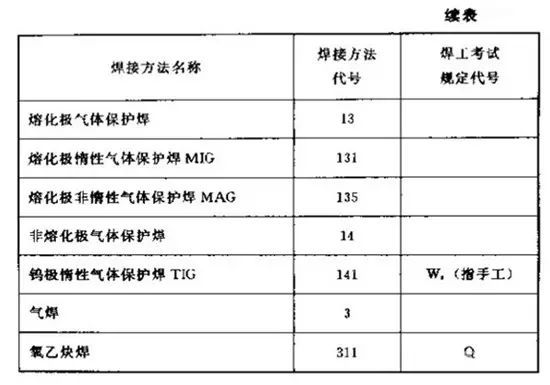

焊接方式代号

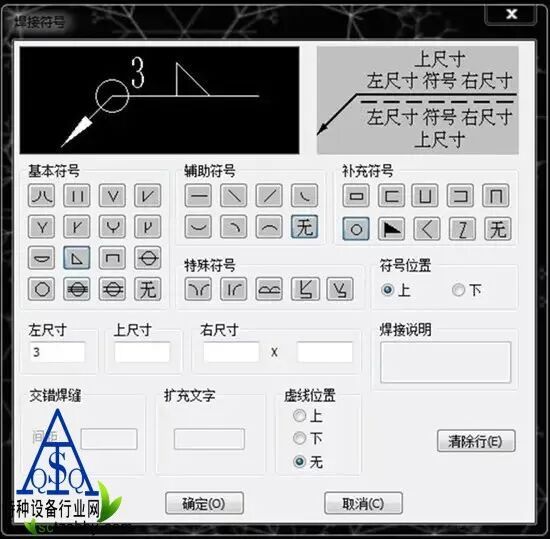

焊接符号表示方法
钢结构焊接符号含义大全
绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科, 属于建筑行业这一范畴, 所以在对钢结构焊接符号进行标注时, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等等。
钢结构焊缝符号表示的方法及有关规定
1、形成焊缝的引出线, 是由箭头以及两条基准线共同组合而成的, 有一条呈现为实线, 还有一条呈现为虚线, 并且它们的线型都是细线。
2、符合基准线的虚线, 能够被画在基准线实线的上侧, 也能够被画在基准线实线的下侧, 基准线一般应当跟图样的标题栏保持平行, 仅仅是在特殊条件之下才会跟标题栏垂直。
3、若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；若焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般来说, 箭头线相对焊缝的位置并无特殊要求, 然而, 当标注单边形焊缝时, 箭头线必须指向带有坡口一侧的那个工件。
6、用粗实线表示的是这样子具有重合可能性即与基准线重合的线段, 它是那种基本符号、补充符号和基准线相交或者相切的情况。
7、焊缝, 其基本符号, 还有辅助符号, 以及补充符号（尾部符号除外）通通都是粗实线, 尺寸数字在原则方面也是粗实线, 而尾部符号乃是细实线, 尾部符号主要是用于标注焊接工艺、方法等相关内容。
8、于同一图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求皆相同之际，能够仅挑选一处去标注焊缝的符号与尺寸。并且加上注释“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 绘制在引出线的转折之处。
对于同一图形之上, 存在数种同样焊缝之时, 能够把焊缝予以分类编号, 标注于尾部符号之内, 分类编号运用A、B、C等, 在同一类焊缝当中, 可以选取一处标注代号。

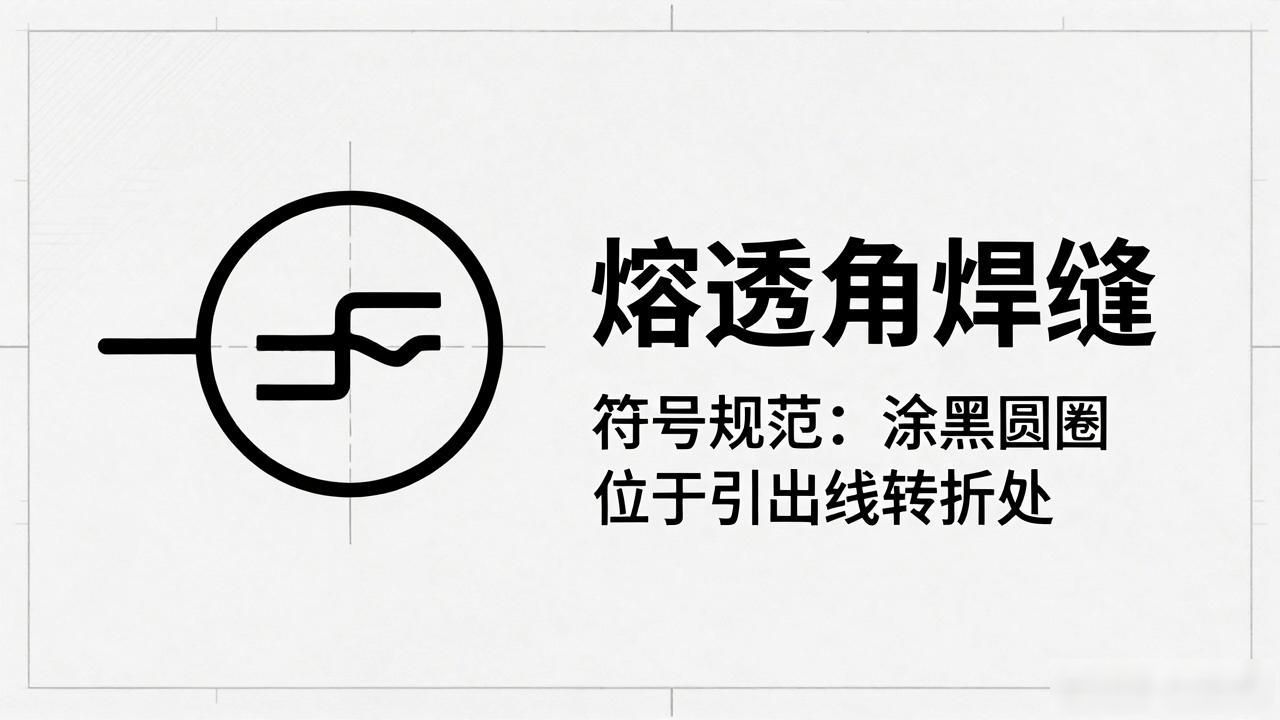

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、运用那种形状中长度比较长的角焊缝, 像是对焊接实腹钢梁的翼缘进行焊接时所采用的焊缝, 此情形下能够不需要通过引出线去标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、焊接时，若某一连接长度范围里面, 仅仅是局部的一些区段存在焊缝, 那就按照图1-40进行标注, K标注的是角焊缝焊脚的尺寸。
12、处在焊缝分布呈现不规则状况之际, 于进行焊缝符号标注的同一时刻, 在焊缝的位置上加画中实线以此来表明能够看见的焊缝, 或者加画栅线用来表明无法看见的焊缝。
13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头指向焊件中较大坡口的那个。
14、表示环绕工作件周围的围焊缝的符号, 是用圆圈来呈现的, 其位置是画在引出线的转折之处的, 且要对其焊角尺寸K进行标注。
15、当存在三个以及三个以上的焊件彼此进行焊接时, 那些焊缝是不可以当作双面焊缝来加以标注的, 且焊缝符号和尺寸应当各自进行标注。
16、进行焊接的焊件是在施工现场, 其焊缝要标注“现场焊缝”符号。现场焊缝符号存在, 此符号是涂黑的三角形旗号, 它绘在引出线的转折处。
17、在相互焊接的两个焊件里, 存在这样一种情况, 即只有一个焊件带有坡口, 就像单面V形这种, 此时引出线的箭头, 是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5表示焊点直径
【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
