基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样之上, 它的焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 并且标注于指引线的尾部之处。要是属于组合焊接方法, 那么可用“/”进行分开, 左侧所代表的是正面（或者盖面）的焊接方法, 右侧所代表的是背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 如此便表示为 141/111。
焊缝符号以及焊接方法的代号标注示例, 如图3-21所示, 此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面为齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

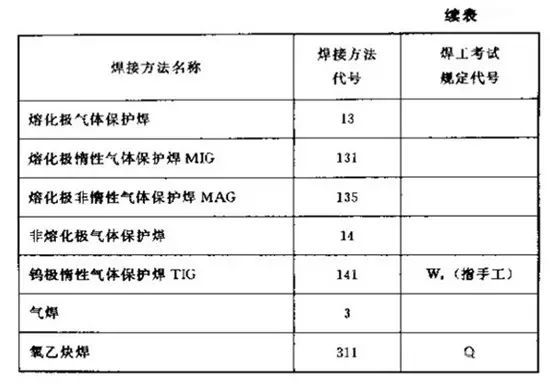

焊接方式代号
焊接符号表示方法

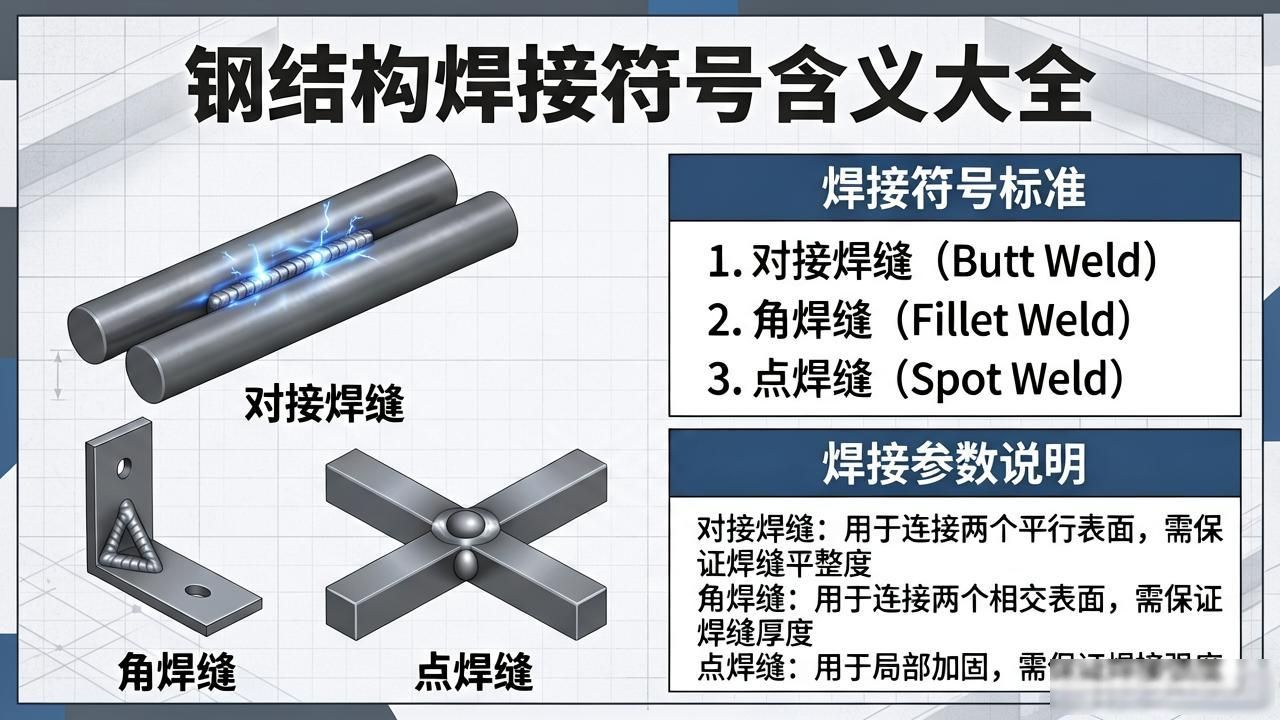

钢结构焊接符号含义大全
绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科领域, 是建筑行业的一部分, 所以在对钢结构焊接符号进行标注时, 常常会伴有建筑符号以及型钢符号、螺栓符号还有铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 它是由箭头以及两条基准线共同构成、组合而成的。这两条基准线, 其中一条呈现为实线的状态, 另一条, 则呈现为虚线的那种样子, 而且它们的线型通通都是细线的形式。
2、有的情况下, 基准线的虚线能够被画在基准线实线的上方一侧, 而其他的一些状况下, 它又能够被绘制在基准线实线的下方一侧, 通常来讲, 基准线一般是应该和图样的标题栏保持平行状态的, 只是在只有特殊条件出现的时候, 它才会与标题栏呈现垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧，那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在将单边形焊缝进行标注的时候, 箭头线需要指向带有坡口那一侧的工件啦。
6、一种线段, 它是基本符号、补充符号共同与基准线相交或者相切的形式展现的, 并且是那些与基准线重合的线段, 会用粗实线予以表示。
7、焊接缝的基本符号, 那辅助符号, 还有补充符号（除了尾部符号之外）, 全部都是粗实线, 尺寸数字原则上同样是粗实线, 而尾部符号是细实线, 尾部符号主要是用来标注焊接工艺、方法等方面的内容。
8、在同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够只挑选一处去标注焊缝的符号和尺寸, 并且加注标明“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线的转折之处。
当处于同一图形之上时 , 若存在数种相同焊缝的情形 , 那么能够把焊缝进行分类编号 , 并标注于尾部符号以内。而分类编号所采用的是A 、B 、C等。在同一类焊缝里 , 又能从中择取一处来标注代号。

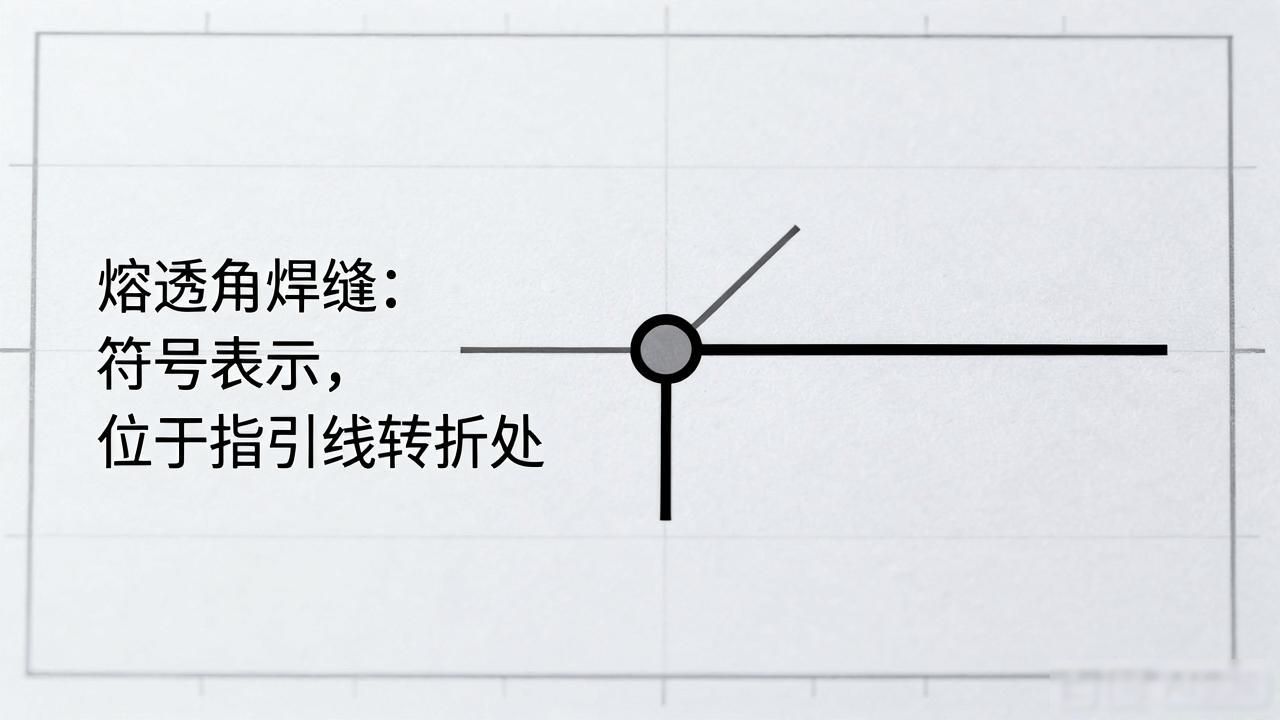

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、使用形状之中相对较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝那种, 是能够不需要引出线进行标注的, 会直接在角焊缝的旁边标注焊缝尺寸的值K。
11、如果在连接长度范围之内, 仅仅只是局部的区段存在焊缝的情况下, 那么就要按照图1-40进行标注。其中, K指的是角焊缝焊脚尺寸。
12、焊缝分布呈现出不规则的状况时, 在进行焊缝符号标注期间, 当中, 在焊缝那里, 添加中实线用来示出可见的焊缝, 或者, 添加栅线用来表明不可见的焊缝。
13、对于相互进行焊接的两个焊件之一, 当呈现为单面焊且带有双边不对称坡口焊缝这种情况时, 引出线的箭头所指向的是具有较大坡口的那个焊件。
14、围成工作件周围的围焊缝符号是以圆圈来进行表示的, 它被绘制在引出线的转折之处, 并且对其焊角尺寸K加以标注。
15、在三个或者三个以上的焊件彼此进行焊接之际, 其焊缝不可当作双面焊缝来标注, 焊缝符号以及尺寸应当分别予以标注。
16、焊件在施工现场进行焊接时, 其焊缝要标注“现场焊缝”符号。现场焊缝符号是什么样的呢, 是涂黑的三角形旗号, 它绘于引出线的转折处。
17、互相进行焊接的两个焊件当中, 在仅有一个焊件带有坡口的情形下, 比如呈现单面V形这种样式时, 引出线的箭头是朝着带有坡口的焊件所指！
举例
欧美焊接符号举例
4.5表示焊点直径
【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
