焊接图纸符号解析大全

金属粉末状爱好者们, 针对焊接专业领域的, 请注意听, 今日小编特意寻觅而来焊接图纸符号剖析大全, 为各位予以分享！

基本坡口符号

坡口符号

焊接图纸符号标注图解示例

焊接符号标注实例及方法

在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定借助阿拉伯效字予以表示, 将其标注于指引线的尾部。常用焊接方法代号呈现于表 3 – 9 所示的情况。要是属于组合焊接方法, 能够用“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那么表示为 141/111。

标注示例所呈现的焊缝符号以及焊接方法代号, 可在图3-21当中见到。此图描绘的是V形坡口对接焊缝, 其背面实施封底焊, 正面焊缝表面处于齐平状态, 焊接方法是打底焊采用手工钨极氦弧焊, 盖面焊与封底焊运用手工电弧焊。

焊接方式代号

焊接符号表示方法

钢结构焊接符号含义大全

钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 它属于建筑行业, 所以在钢结构焊接符号的标注当中常常会伴有建筑符号, 还有型钢符号, 以及螺栓符号和铆钉符号等。

钢结构焊缝符号表示的方法及有关规定

1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条呈现为虚线, 它们的线型都是细线。

2、基准线的虚线, 它能够画在基准线实线处于的上侧区域, 当然也能够画在基准线实线所处的下侧区域, 基准线具有这样的性质, 它一般情况下应当跟图样的标题栏保持平行的状态, 唯独在特殊的条件之下才会与标题栏呈现垂直的情形。

3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线与焊缝相对的位置, 通常没有特别的要求, 可是在对单边形焊缝进行标注的时候, 箭头线需要指向那带有坡口一侧的工件。

6、跟基准线相交或者相切的, 是基本符号、补充符号, 跟基准线重合为线段, 此用粗实线予以表示。

7、焊缝之处, 其基本符号、辅助符号及补充符号（尾部符号除外）, 皆同粗实线也, 尺寸数字大体亦属粗实线范畴, 尾部符号则为细实线, 尾部符号用以标注焊接工艺、方法等详细内容。

8、于同一图形之上, 当焊缝形式、断面尺寸以及辅助要求皆相同之际, 能够仅选取一处标注焊缝的符号与尺寸 , 且加注“相同焊缝的符号”, 此相同焊缝符号是3/4圆弧样式, 绘制于引出线的转折之处。

处于同一个图形之上, 存在数种一样的焊缝之时, 能够把焊缝划分归类并编号, 标注于尾部符号的里面, 分类编号运用A、B、C等等, 在同一类别的焊缝当中可以挑选一处来标注代号。

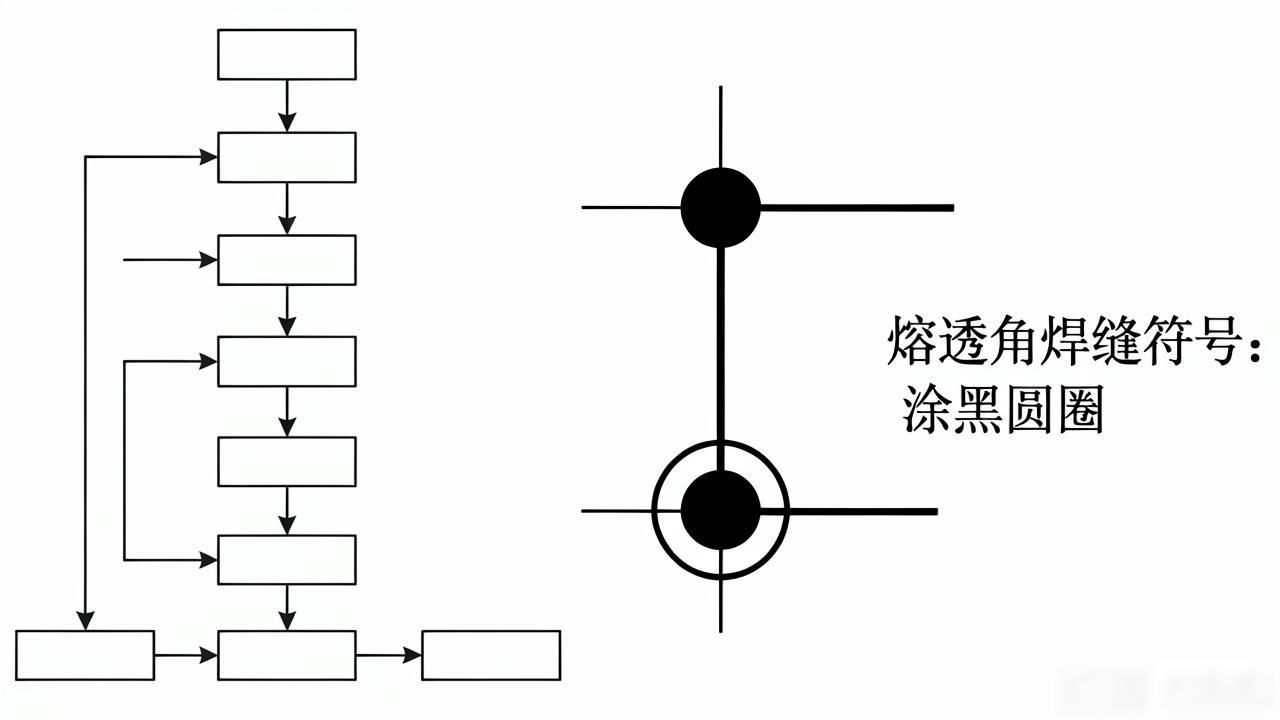

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、针对形里面长度比较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝，它是可以不采用引出线进行标注的, 而是能够直接在角焊缝的旁边去标注焊缝尺寸的值K。

11、当处于连接长度范围之中, 仅仅是局部的区段存在焊缝的情况下, 按照图1-40进行标注。其中, K是角焊缝焊脚尺寸。

12、若焊缝分布呈现出不规则的状态, 那么在对焊缝符号进行标注的与此同时, 于焊缝的位置加上中实线以此来表示能够看见的焊缝, 或者加上栅线用来表示无法看见的焊缝。

13、两个相互进行焊接的焊件, 在其为单面焊且带有双边不对称坡口焊缝的这种情况下, 引出线的箭头会指向那个具有较大坡口的焊件。

14、围绕工作件周边的围焊缝符号采用圆圈来呈现, 绘制于引出线的转折之处, 并且对其焊角尺寸K予以标注。

15、超过三个的焊件彼此进行焊接之时, 其焊缝不可当作双面焊缝来标注, 焊缝符号以及尺寸应当各自单独标注。

16、那些于施工现场开展焊接工作的焊件, 其焊缝是需要标注“现场焊缝”符号的。这个现场焊缝符号呢, 是变成涂黑状态的三角形旗号模样, 它被绘制在引出线的转折之处。

17、相互焊接的两个焊件之间, 出现仅有一个焊件带有坡口的情况, 像单面V那般, 此时引出线箭头朝向带有坡口的焊件。

举例

欧美焊接符号举例

4.5表示焊点直径

【3】根据图示说明，表示此项为CC项或者SC项

6表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X表示俩点之间的焊点个数为12个

日本焊接符号举例

A根据图示，表示关键或重要特性
