焊接符号作为一种工程语言, 它能够在图纸上, 以简单且明了的方式, 去说明焊缝的形状, 以及焊缝的几何尺寸, 还有焊接的方法。下面小编为大家找来一些有用的标注图解示例, 这些示例是关于焊接图纸符号的, 一起来看看吧。
基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 标注于指引线的尾部位置之处。常用焊接方法代号呈现于表 3 – 9 所示情况之中。要是面临组合焊接方法, 会用“/”进行分开, 左侧所代表的是正面（或者盖面）的焊接方法, 右侧所代表的是背面（或者打底）一侧的焊接方法。比如 V 形焊缝先是采用钨极氩弧焊来进行打底操作, 随后运用手工电弧焊来进行盖面作业, 其表示形式为由 141/111 所构成。
图3-21所示为焊缝符号以及焊接方法代号的标注示例, 它呈现的是V形坡口对接焊缝, 这种焊缝背面进行封底焊, 正面焊缝在表面上处于齐平状态, 其焊接方法是, 打底焊时采用手工钨极氩弧焊, 盖面焊以及封底焊则运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
对于依据GB324一1988《焊缝代号》来绘制的钢结构焊接符号而言, 钢结构通常情况下是归属于建筑学科的, 且是属于建筑行业的, 所以在钢结构焊接符号的标注当中, 常常会伴随存在建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线呈现为实线，那另一条呈现为虚线, 它们的线型都是细线。
2、基准线的虚线所存在的位置, 有可能得以绘制在基准线实线的上方一侧, 也存在得以绘制在下方一侧那般的情况, 基准线通常而言, 应当是与图样的标题栏保持平行的状态, 仅仅是在特殊的条件之下, 才会呈现出与标题栏垂直的这种状况。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线这一边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般来说, 箭头线相对焊缝的位置并无特殊要求。然而, 当去标注单边形焊缝的时候, 箭头线需要指向那一侧带有坡口的工件。
6、用粗实线表示的线段, 是与基准线重合的, 而基本符号、补充符号, 它们与基准线相交, 或者相切。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线 , 尾部符号主要用于标注焊接工艺、方法等内容。
8、同一图形里, 焊缝形式一样, 断面尺寸相同, 辅助要求一致时, 能仅选一处标注焊缝符号与尺寸, 还要加注“相同焊缝的符号”, 此相同焊缝符号是3/4圆弧, 画在引出线的转折地方。
当属于同一图形而言时, 当存在数种相同焊缝的情况时, 能够把焊缝进行分类编号, 编号后标注于尾部符号之内, 分类编号会采用A、B、C等, 在同一类焊缝当中, 可以选择一处来标注代号。

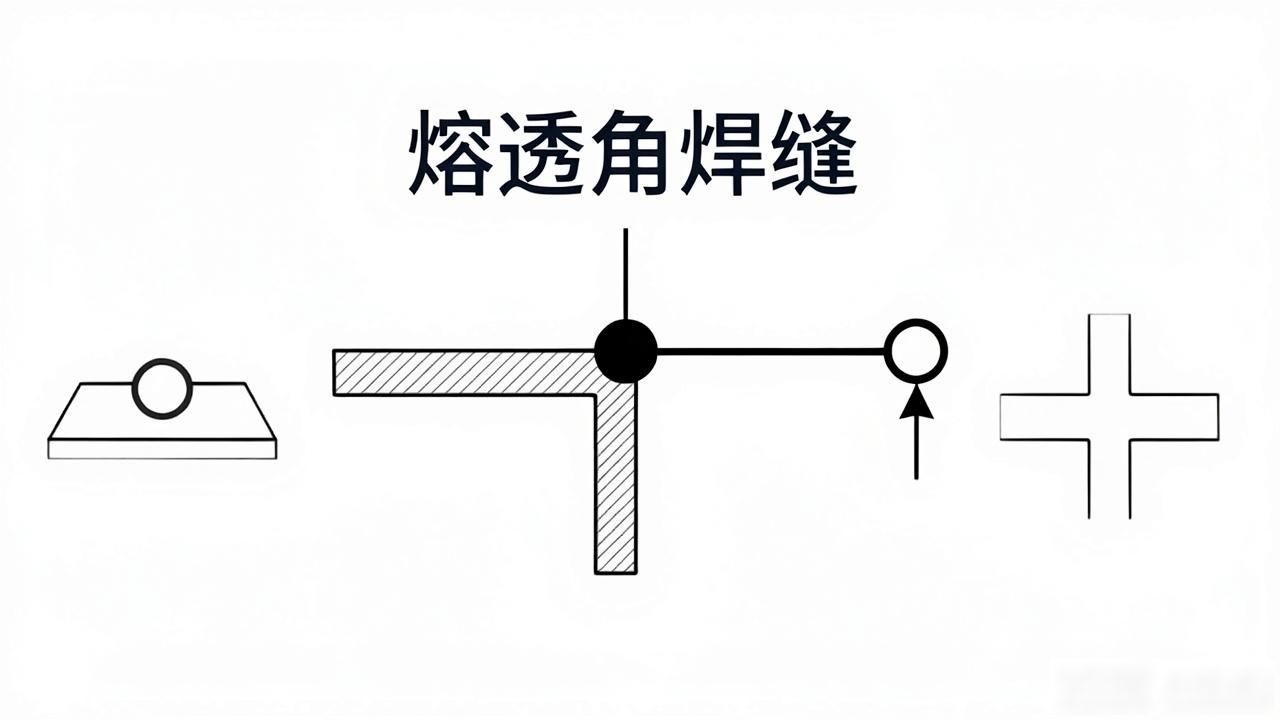

9、要按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、使用形状之中相对较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 能够不采用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、当处于连接长度范围以内, 仅仅在局部的区段存在焊缝之际, 依照图1-40来加以标注。其中, K代表着角焊缝的焊脚尺寸。
12、焊缝分布并非规则状态时, 于标注焊缝符号之际, 在焊缝那儿加中实线用来表示能够看见的焊缝, 或者加栅线用以表示无法看见的焊缝。
13、两个相互进行焊接的焊件, 要是属于单面焊并且带有双边不对称坡口焊缝这种情况时, 引出线的箭头所指向的是具有较大坡口的那个焊件。
14、环绕工作件周围的那个围焊缝符号, 是用圆圈来表示的, 它画在引出线的转折之处, 并且还要标注其焊角尺寸K。
15、焊件数量为三个或者超过三个相互焊接的情况下, 那其焊缝是不可以当作双面焊缝来进行标注的。对此, 焊缝符号以及尺寸都应当各自分别进行标注喔。
16、焊件在施工现场被进行焊接, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 它绘在引出线的转折处。
17、在互相实施焊接作业的两个焊件里头, 若只是有一个焊件带有坡口情况（好比单面V形这种样式）的条件下, 用于引出相应技术要求啥的箭头呢, 是朝着那带有坡口的焊件所指方向才行。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
