基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样里, 焊接方法依照国家标准 -85 的规定, 以阿拉伯数字来表示, 标注于指引线的尾部。常用焊接方法代号呈现在表 3 – 9 所示的情况。要是属于组合焊接方法, 可用“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 这般就表示为 141/111。
示意焊缝符号以及所示焊接方法代号的标注示例, 在图名叫作3-21的图中呈现。此图所表示的是, 有着V形坡口形式的关于对接焊缝相关情况, 其中背面部分实施封底焊操作, 正面部分的焊缝其表面处于齐平状态, 在焊接方法方面, 打底焊所采用的是手工钨极氮弧焊这种方式, 而盖面焊还有封底焊所采用的是手工电弧焊方式。
焊接方式代号

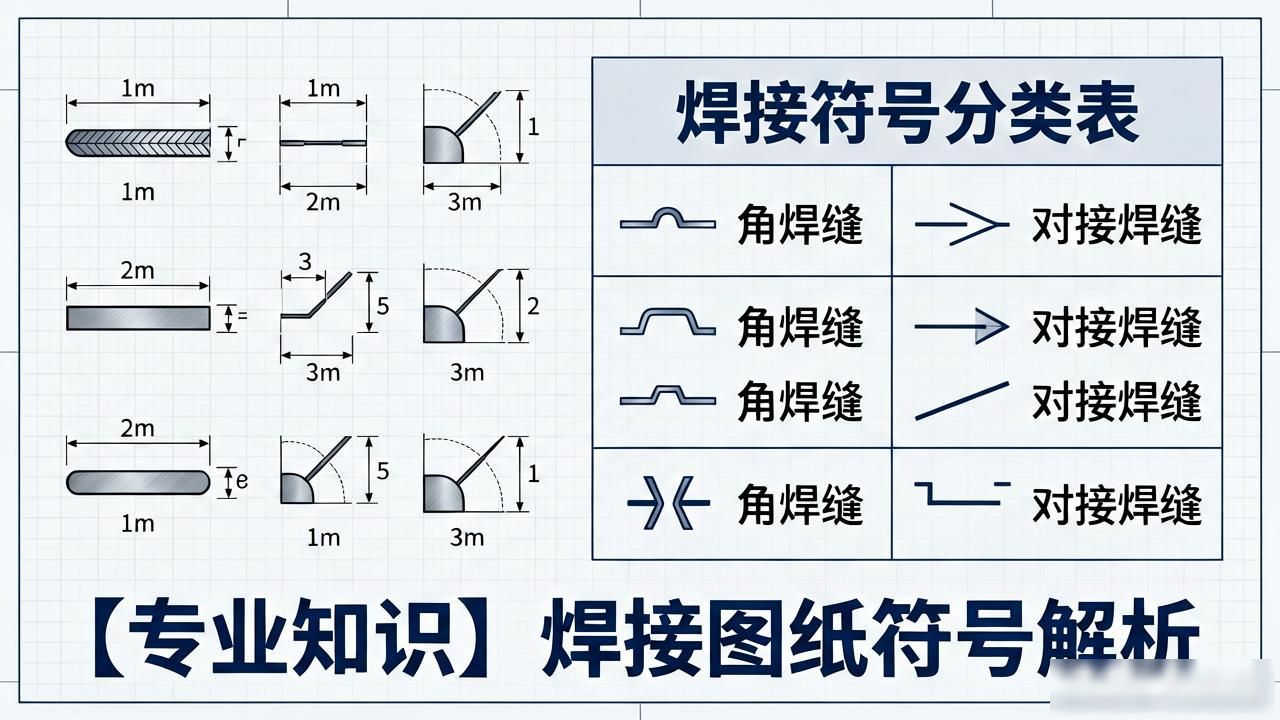

焊接符号表示方法
钢结构焊接符号含义大全
采用GB324一1988《焊缝代号》来绘制, 这就是钢结构焊接符号, 钢结属于建筑行业, 归于建筑学科。所以标注那个钢结构焊接符号之时, 建筑符号、型钢符号、螺栓符号以及铆钉符号等常常伴随出现。
钢结构焊缝符号表示的方法及有关规定
1、引出线属于焊缝, 它由箭头以及两条基准线构成, 其中一条基准线是实线, 另一条基准线是虚线, 这两条基准线的线型，都是细线。
2、基准线的虚线, 能够被画在基准线实线的上侧, 也能够被画在基准线实线的下侧；基准线一般而言, 应当和图样的标题栏保持平行, 只有在特殊的条件之下, 才会与标题栏垂直。
3、假使焊缝处于接头的箭头那一侧的情况, 那么基本符号会标注在基准线的实线这一侧, 要是焊缝处于接头的并非箭头那一侧的时候, 基本符号就标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般来说, 箭头线相对焊缝的位置并无特殊要求, 然而, 在标注单边形焊缝的时候, 箭头线的指向是带有坡口一侧的工件。
6、相交或相切于基准线的基本符号、补充符号, 与基准线重合的线段, 以粗实线来表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线(尾部符号除外), 补充符号同样是粗实线(尾部符号除外), 尺寸数字一般来说亦是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求都一样, 那么能够只选一处去标注焊缝的符号与尺寸, 并添加上“相同焊缝的符号”, 同一图形之上相同焊缝符号是3/4圆弧, 它画在引出线的转折之处。
在同一图形之上, 存在数种相同的焊缝, 此时能够把焊缝进行分类编号, 将其标注于尾部符号内部, 分类编号运用的是A、B、C这类形式, 在同一类焊缝当中, 可以挑选一处来标注代号。

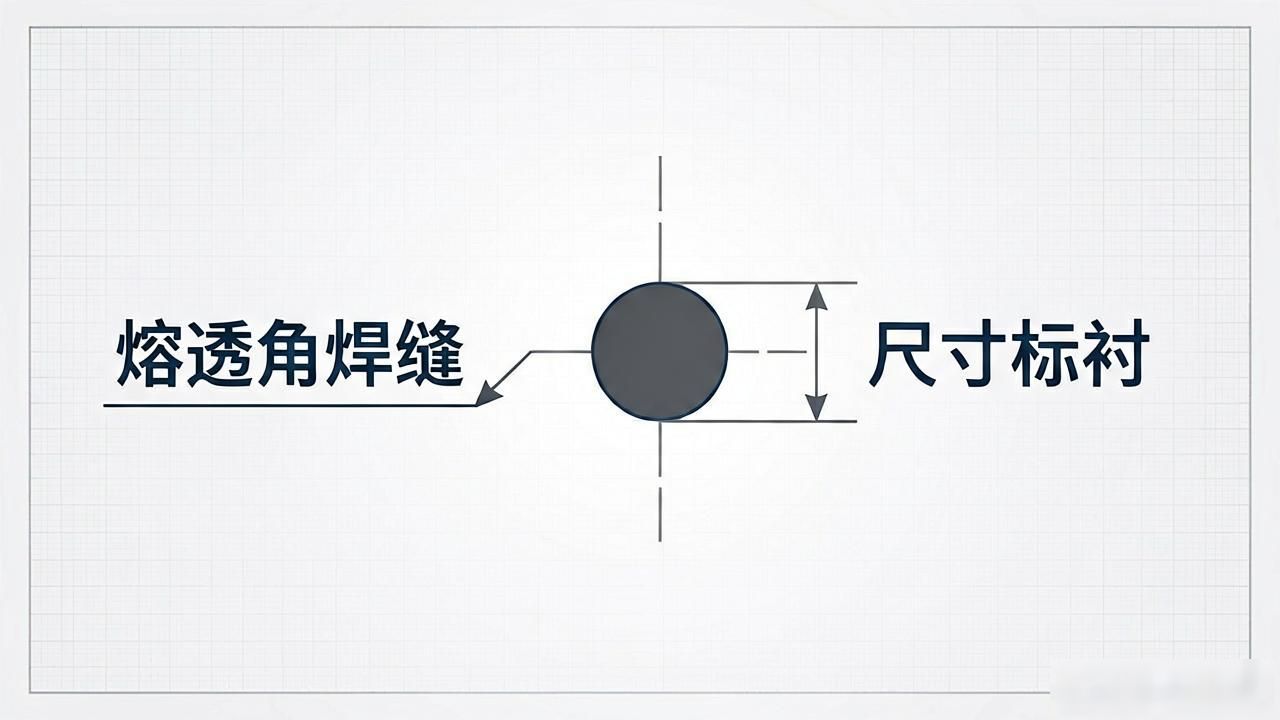

9、按图1-38方式标注的应是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 此涂黑的圆圈画在引出线的转折处。
10、对于那种形状之中比较长的角焊缝, 像是焊接实腹钢梁时所用的翼缘焊缝, 它是可以不采用引出线进行标注的, 只是直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、仅在连接长度范围里, 只是存在局部区段有着焊缝的情况下, 按照图1―40当中的标注来进行操作。K是角焊缝焊脚的尺寸。
12、若焊缝分布并非规则状态, 于标注焊缝符号之际, 在实际的焊缝位置, 添加中实线来用以表示能够看见的焊缝, 或者添加栅线以此来表示那些不可见的焊缝。
13、两个相互进行焊接的焊件, 要是属于单面焊并且带有双边不对称坡口焊缝的情况, 那么引出线箭头所指向的是具有较大坡口的那个焊件。
14、围焊缝符号, 是用来表示环绕工作件周围的那种, 是用圆圈来呈现的, 要画在引出线出现了转折的那个地方, 而且还要标注出它的焊角尺寸K。
15、若是存在三个或者超过三个的焊件对彼此进行焊接, 那么其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸应当各自分别进行标注。
16、对在施工现场实施焊接操作的焊件而言, 其焊缝是需要标注“现场焊缝”这样标志的, 现场焊缝这个符号是呈现为涂黑状况的三角形旗号模样, 它被绘制于引出线的转折地方。
17、由相互焊接的两个焊件构成的情况里, 当仅有一个焊件带有坡口之时（像是单面V形一类）, 引出线的箭头所指方向为带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
