基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定得以用阿拉伯数字去表示, 被标注于指引线的尾部之处。常用焊接方法代号见诸表 3-9 所示。要是属于组合焊接方法, 能够借助“/”予以分开来, 左侧所示为正面（或者盖面）的焊接方法, 右侧所示为背面（或者打底）焊接方法。举例来讲, V 形焊缝先是采用钨极氢弧焊进行打底操作, 后续运用手工电弧焊进行盖面操作, 那么便表示为 141/111。
表示焊缝符号以及焊接方法代号的标注示例, 可查看图 3 – 21 所示, 此图呈现的是 V 形坡口对接焊缝, 背面采取的是封底焊, 正面焊缝表面处于齐平状态, 其焊接方法是打底焊运用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
用来绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》 , 钢结构通常归属于建筑学科 , 是建筑行业的范畴 , 所以在对钢结构焊接符号进行标注时 , 常常会伴随着建筑符号 、型钢符号 、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线会被箭头以及两条基准线共同构成, 其中一条基准线呈现为实线, 另一条基准线呈现为虚线, 而且它们的线型都属于细线。
2、虚线形式的基准线, 能够被绘制于实线基准线的上方位置, 或者是下方位置, 基准线通常情况下, 应当和图样之中的标题栏保持平行状态, 只有在特殊的条件状况之下, 才会与标题栏形成垂直关系。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧，那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、在一般情况下, 箭头线相对于焊缝来说, 位置常常并无特别的要求, 可是, 当标注单边形焊缝之际, 箭头线需要朝向拥有坡口的其中一侧的工件。
6、基本符号, 和补充符号碰到基准线, 或者与基准线相切了, 那些跟基准线重合的线段, 得用粗实线来表示。
7、其焊缝的基本符号, 以及辅助符号, 还有补充符号, 除尾部符号之外 , 其中一律是粗实线, 尺寸数字在原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要是用于标注焊接工艺、方法等内容。
8、在同一个图形之际, 当焊缝的形式, 以及断面尺寸, 还有辅助要求全部相同时, 这样的情况下是能够只选取一处来标注焊缝相应的符号以及尺寸的。并且还要加注“相同焊缝的符号”, 而这个相同焊缝符号呈现为3/4圆弧状, 它画在引出线的转折之处。
当处于同一图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号处理, 将其标注于尾部符号的内部, 分类编号运用A、B、C等, 在同一类焊缝当中可以挑选一处来标注代号。
9、熔透角焊缝, 其符号需按照图1-38的方式来进行标注, 熔透角焊缝的符号是涂黑的圆圈, 该变黑的圆圈位于引出线的转折之处。
10、对于那种形状之中比较长的角焊缝 , 像是焊接实腹钢梁时的翼缘焊缝 , 可不采用引出线进行标注 , 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、当处于连接长度范畴之内, 仅仅存在那么一处局部的区段是有焊缝的情况时, 就要依据图1-40来进行标注。且K所代表的乃是角焊缝焊脚尺寸。
12、要是焊缝分布并无规则可言, 那么在对焊缝符号予以标注之际, 于焊缝那里添加中实线用来表明可见焊缝, 或者添加栅线用来表明不可见焊缝。
13、有两个相互进行焊接的焊件, 当它们是单面焊且带有双边不对称坡口焊缝的情况时, 那么引出线的箭头所指向的是具有较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 它是用圆圈来表示的, 这个符号画在引出线的转折处, 并且要把焊角尺寸K标注出来。
15、在三个或者三个以上的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝来标注的, 焊缝符号以及尺寸应该分别进行标注。
16、那些于施工现场实施焊接操作的焊件, 其焊缝是需要标注“现场焊缝”符号。“现场焊缝”符号呈现出一种涂黑的三角形旗帜模样, 它展示在引出线的转折之处。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口得情况下, （像单面 V 形这种）, 引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径

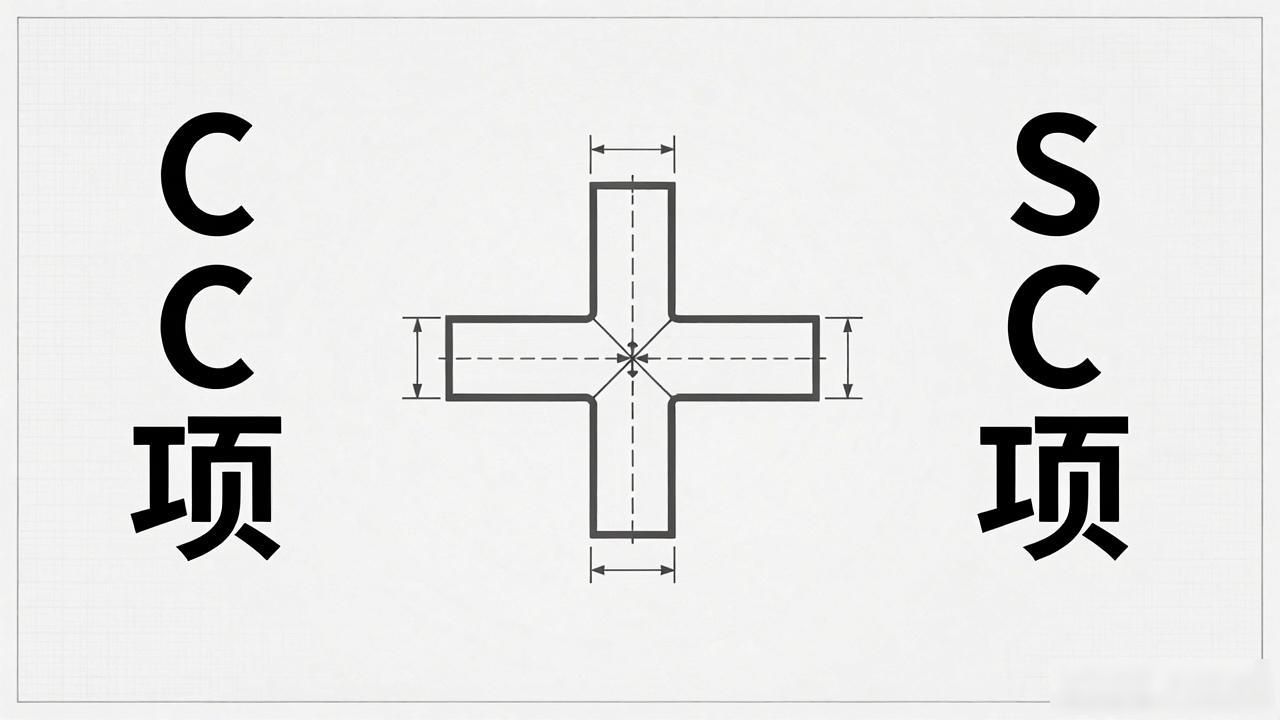

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
