把材料连接起来的关键工艺是焊接, 其在现代工业里应用范围很广。不管是机械制造领域, 还是建筑施工领域, 又或是航空航天等领域, 焊接技术都起着无法被别的替代的作用。接下来会从焊接原理、焊接工艺、焊接材料、焊接设备以及焊接安全等好多方面, 系统地去阐述焊接专业必定要掌握的基础方面的知识。
一、焊接基本概念
焊接定义
焊接是这样一种加工方式, 它要通过加热、加压, 或者是两者一起使用, 而且存在使用填充材料或者不使用填充材料的情况, 以此使得两个或者更多两两分离的金属工件之间构成原子间结合, 进而连接成为一个整体。在这一过程当中, 要借助外部能量, 把金属原子间原本存在的束缚给打破掉, 推动它们在新的位置彼此靠近, 并且形成稳定的化学键, 最终达成永久性连接。
焊接分类
熔焊, 是通过局部加热让焊件接头部位达到熔化状态, 在不加压力的情形下, 填充金属（或者不填充金属）与母材熔合从而形成焊缝, 冷却凝固之后达成连接。像电弧焊, 它是以电弧作为热源, 为应用广泛的熔焊方法, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；还有气焊, 借助可燃气体与助燃气体混合燃烧的火焰当作热源；激光焊, 则是以高能量密度的激光束作为热源；等离子焊, 利用等离子弧作为热源。
压焊, 是在焊接过程里, 对焊件施加压力, 这压力施加时存在两种情况, 即加热或者不加热, 借助这种施压，能让焊件产生塑性变形, 进而经原子间的扩散以及再结晶达成连接。比如电阻焊, 此是借助电极来施加压力, 依靠电流通过接头接触面以及邻近区域时产生的电阻热实施加热；再如摩擦焊, 它是利用焊件接触端面相对旋转运动所产生的摩擦热；还有扩散焊, 是处在一定温度以及压力的条件下, 让待焊表面相互接触, 经由原子扩散达成连接。
钎焊, 是采用那种比母材熔点低的金属材料当作钎料的, 要把焊件以及钎料加热到那种高于钎料熔点、却又低于母材熔点的温度, 借助液态钎料来润湿母材, 进而填充接头间隙并且与母材相互完成扩散最终实现连接, 它分为软钎焊, 比如说锡焊, 这款钎料熔点低于450℃ , 还有硬钎焊, 例如银焊、铜焊, 这类钎料熔点高于450℃。
二、焊接物理与冶金基础
焊接热过程
热源存在多种类型, 焊接时的热源具有多样性, 其中电弧热具备能量集中这一特点, 凭借这项特性能够迅速对焊件的局部位置实施加热, 电阻热是由于电流通过电阻才得以产生, 激光这种热源具备较高的能量密度, 利用它可以实现快速地加热到达熔化状态。
进行热输入计算, 热输入公式是Q = UI/v, 其中, Q是热输入（单位为J/cm）, U为电弧电压（单位是V）, I为焊接电流（单位是A）, v为焊接速度（单位是cm/s）。对保证焊接质量来讲, 合理控制热输入极其关键, 要是热输入不合适, 就会致使焊件出现过热、未焊透等状况。
焊接之时, 焊件之上各个点的温度会因时间, 以及空间的变化, 进而形成以此温度场, 热源中心附近的温度是最高的, 该温度场的分布会受到多种因素的影响, 知晓这个温度场, 对预测焊接热应力, 变形, 以及组织转变是有帮助的。
焊接冶金反应
熔池得以形成, 是在焊接热源发挥作用的情况下, 焊件以及填充金属由此熔化进而形成熔池, 熔池所具备的形状、尺寸还有存在时间, 都会对焊接质量产生影响, 此熔池形成的过程中存在着极为强烈的热对流现象, 同时伴有物质传输情况产生, 这就致使化学成分以及温度发布呈现出不均匀的态势。
气体对于熔渣有着这样的作用, 焊接过程当中所产生的气体, 像CO₂、Ar这类, 在保护熔池这件事上, 能让熔池避免遭受有害气体的侵入, 与此同时, 熔渣会覆盖在熔池的表面, 它能起到将空气隔离的作用, 还能对熔池予以保护, 并且可以去除氧气, 把硫去掉, 将磷移除掉, 甚至能够使焊缝成型的状况有改善等方面的状况。
把熔池冷却凝固当作条件, 焊缝金属在此存在的行径却是, 经历结晶, 让结晶从熔池边缘行进向中心部分生长致可能产生偏析, 而且还经历相变, 冷却过程里基于固态相变产生的产物组织以及性能, 其情况是取决于冷却速度、化学成分等方面呀, 所以还要注意, 通过控制焊接工艺参数是能够致使结晶和相变过程得以调整的, 形成这么一种焊缝金属呈现出的结晶与相变状态。
焊接缺陷成因
熔池当中的那种气体呢, 在凝固之前倘若没有逸出, 而是残留在焊缝那儿, 就会形成空穴, 把它叫做气孔, 其形成原因涵盖焊接材料受潮, 焊件清理得不干净, 还有焊接工艺参数不合适等情况, 它会致使焊缝强度以及致密性降低。
夹渣, 是指熔渣残留在焊缝从而形成缺陷, 其产生原因包含焊接电流过小, 层间清渣不彻底, 焊条角度不当等情况, 它会降低焊缝有效截面积, 进而导致应力集中。
这里所谓的裂纹, 那可是严重的焊接缺陷, 其中热裂纹是在焊缝金属冷却到固相线附近的高温区域才会产生的, 它和低熔点共晶物以及焊接工艺之类的存在关联, 冷裂纹是在焊接接头冷却到比较低的温度之际产生的, 它和氢含量、淬硬组织以及残余应力都有关系, 再热裂纹是在焊后的焊件再次被加热的时候产生的, 它与沉淀相析出、晶界强化等有着关联。
一种焊接问题叫未熔合, 焊缝金属和母材, 或者焊缝层间, 没有完全熔化地结合在一起, 其原因在于, 焊接电流太小, 速度太快, 坡口角度太小等, 这会影响焊缝强度以及密封性。
未焊透, 是在焊接的时候, 接头那一部位的根部没有真正完全地熔透, 这是因为焊接电流过小, 还有速度过快, 以及坡口角度过小 , 钝边又过大这些因素导致的。其会让焊缝承载能力下降, 并且还会引发应力集中。
三、焊接材料
焊条
类别划分, 是依照药皮性质来区分的, 可分为酸性焊条以及碱性焊条这两种。其中, 有着大量酸性氧化物的焊条, 属于酸性焊条, 其电弧不但稳定, 而且飞溅小, 不光脱渣容易, 并且对杂质敏感度偏低, 比较适合用于一般低碳钢以及低合金钢焊接, 这种电焊条典型焊材像是E4303示例。另外, 药皮含有大量碱性氧化物以及萤石材料的焊条, 为碱性焊条, 它脱硫的作用突出, 脱磷能力也很强, 焊缝的力学性能良好, 抗裂性能也特别突出, 不过电弧相对而言不稳定, 对含有各种各样材质上的杂质比较敏感, 常常专门应用于重要的低合金钢以及合金钢焊接工作, 类似E5015这样代表焊条。
按照牌号解读来说, 以E6010作为例子, “E”所代表的意思是焊条, “60”代表是的熔敷金属最小抗拉程度为60（近似而言）, “1”意思乃是适用于全位置情况下的焊接工作, “0”体现了药皮类型以及电流种类（属于高纤维钠这种类型的药皮, 且是直流反接）。
焊丝与焊剂
实心焊丝, 像ER70S – 6这种, 其中的“ER”所代表的是实芯焊丝哩, “70”代表熔敷金属最小抗拉强度是70（大约）, “S”代表焊丝, “6”代表化学成分分类代号, 它专门被用于碳钢以及低合金钢气体保护焊。
药芯焊丝, 比如说像E71T – 1这种, 其中“E”代表着焊条, “7”意味着熔敷金属最小抗拉强度是70（大约）, “1”表示它适用于全位置焊接, “T”表示这属于药芯焊丝, 后面那些数字和字母表示药芯的具体类型以及保护气体的种类, 它的焊接工艺性能蛮好、生产效率比较高。
对于埋弧焊剂这种物质, 像其中的HJ431, 其中“HJ”所代表的含义是埋弧焊剂, “4”所代表的是焊剂里MnO的含量, “3”所代表的是SiO₂以及CaF₂的含量, “1”所代表的是同一类型焊剂的不同牌号, 它需要与埋弧焊丝配合着使用, 其作用是对熔池起到保护效果, 并且参与到冶金反应等当中。
保护气体
首先说惰性气体, 其中包括Ar、He, 它们的化学性质稳定, 不会与金属发生反应, 可用于保护焊接区, 氩气常常被使用, 其具有价格低、密度大以及保护效果好的特点；氦气呢, 它的保护效果更为优良, 然而价格昂贵, 用于高熔点金属以及高要求的场合。
有一种被称作活性气体的物质, 即CO₂, 它具备氧化性, 可应用于MAG焊, 其价格较为低廉, 来源也极为广泛, 然而它会使得合金元素出现烧损的情况, 所以需要挑选合适的焊丝成分予以补偿。
混合气体之中, 像Ar与那个CO₂这种组合, 它同时具备着惰性气体以及活性气体各自所具有的优点, 能够对焊缝成型起到某种改善作用, 还可以把飞溅予以减少, 进而提高焊接的质量以及效率, 经常见到的比例是Ar占80%加上CO₂占到20% , 并且能够依据需求去进行调整。
四、焊接工艺与参数
关键工艺参数
电流, 对焊接质量以及效率会产生影响, 直流电流之下, 电弧稳定, 且飞溅小；交流电流的时候, 设备简单, 成本还低。电流大小需依据焊件厚重程度、材质、接头形式、焊条或者焊丝直径等进行选择, 倘若过大或者过小, 便会产生焊接缺陷。
电压, 它和电弧长度是有关系的, 恰当的电压能够确保焊缝的宽度以及熔深均匀，要是电压不合适的话, 就会致使焊缝成型出现问题。
焊接速度, 是指在单位时间之内完成的焊缝长度, 倘若速度过快, 或者速度过慢, 那么都会对焊接质量以及效率产生影响, 所以需要依据多种因素进行合理调整。
电弧长度方面, 短电弧具备热效率高、飞溅小的特点, 手工电弧焊时, 电弧长度通常是焊条直径的0.5到1.0倍, 而气体保护焊, 同样也需要把控适宜的电弧长度句号。
坡口形式, 常见的有V型、U型、X型、Y型这类, V型的加工较为简单, 不过填充金属量比较大, 适用于薄焊件；U型根部窄, 填充金属量少却焊缝质量高, 适用于厚焊件；X型和Y型结合了两者的优点, 用于大厚度焊件, 能够减少变形以及填充金属量。
接头设计
对接接头是这样的情况, 两焊件端面以相对的方式放置然后进行焊接, 其受力呈现均匀的状态, 广泛地被加以应用, 一般而言需要开坡口, 还得保证有装配间隙以及错边量。
角接接头, 是那种两焊件端部构成直角或者近似直角的接头形式, 它主要承受横向载荷, 依据焊件厚度以及受力情况, 能够选择开坡口或者不开坡口来进行焊接。

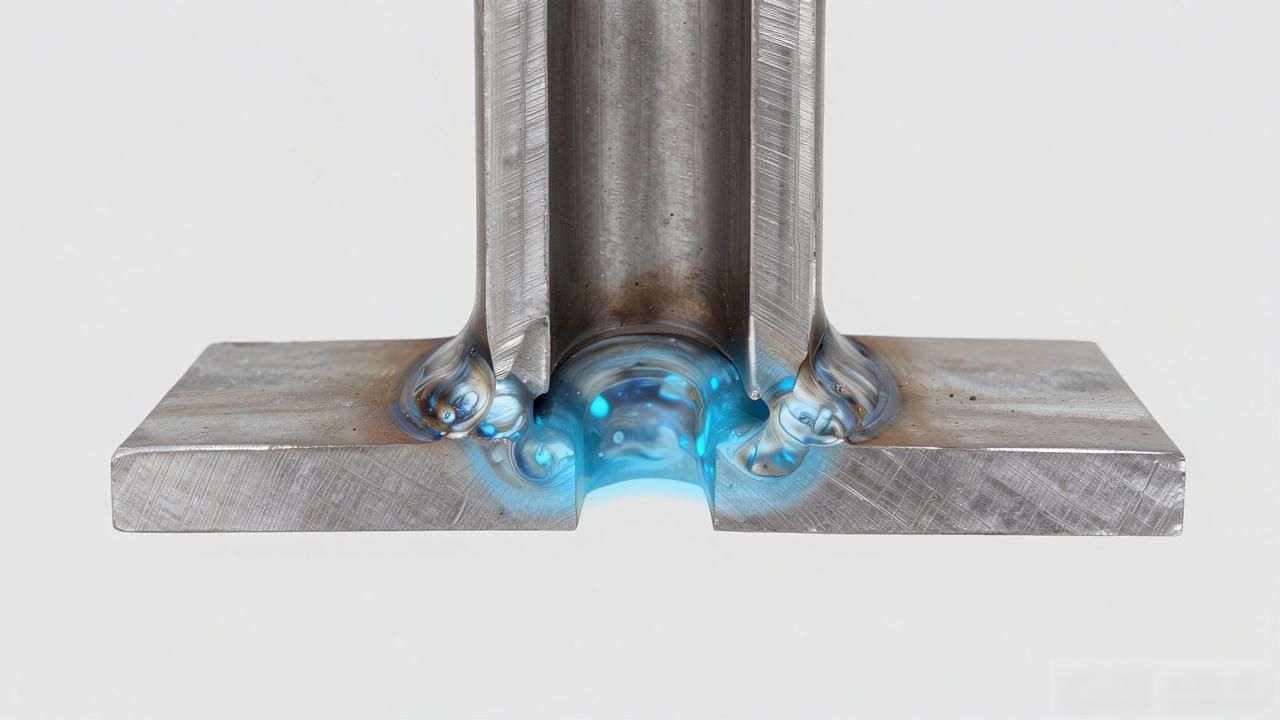

把焊件的一个端面, 与另一个焊件的表面, 构成直角或者近似直角的这种接头, 叫做T型接头, 因为它受力情况复杂, 容易出现应力集中现象, 所以常常通过采用双面焊接, 或者开坡口焊接的方式, 来提高其强度。
搭接接头, 是两焊件部分重叠进行焊接, 其装配较为简单, 然而受力并不均匀, 强度也较低, 会被应用于受力较小或者并非承载的结构, 还能够通过增加搭接的长度, 或者采用塞焊、槽焊这类方式来提高强度。
预热与后热
基于碳当量来计算防止冷裂纹的预热温度, 碳当量越高, 钢材淬硬的倾向就越大, 就得运用预热来降低冷却速度, 进而防止冷裂纹产生。提到的公式是这样的, Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15, 这里元素符号表示的是其质量分数, 依据Ceq值跟焊件厚度等相关的因素来通过查表确定预热温度。
焊后, 把焊件加热到特定温度, 像250到350℃这个范围, 然后保温一段时长, 从而让焊缝里边的氢跑出来, 避免产生氢致裂纹, 这种处理方式, 特别适用于低合金钢以及高强度钢的焊接, 这就是消氢处理。
五、焊接设备
电弧焊机
交流焊机, 属于变压器式, 它会把电网交流电经由变压器进行降压处理从而得到适合焊接的低电压交流电, 其结构简单成本也低, 只是电弧稳定性比较差。
直流焊机, 它涵盖整流式与逆变式这两种类型。整流式焊机呢, 是借助整流元件把交流电转变为直流电。而逆变式焊机, 先是把交流电转变成直流电, 接着再逆变成高频交流电, 之后经过降压、整流以后输出适宜焊接的直流电, 它具备体积小、重量轻、节能以及电弧稳定性好等诸多优点。
气体保护焊设备
一种名为MIG/MAG的焊机, 其中MIG焊运用惰性气体来实施保护, 另有MAG焊则采用活性气体亦或是混合气体予以保护, 它是以能够连续送进的焊丝当作电极以及填充金属的, 生产效率具备较高水平, 适用于多种金属材料的焊接。
一种名为TIG焊机的设备, 其是将高熔点钨棒用作电极, 通过利用惰性气体来保护电弧以及熔池, 具备焊接质量高的特性, 同时电弧稳定, 还常常配备高频引弧装置以及脉冲功能, 凭此可达成更精确的焊接控制, 能适用于焊接有色金属、不锈钢这两类材质以及薄件。
辅助工具
焊枪, 它能传递焊接电流, 还能输送保护气体, 若是熔化极焊接, 还能引导焊丝，它的结构以及性能, 会对焊接操作以及焊接质量产生影响。
气瓶, 它用于储存保护气体, 像氩气瓶、二氧化碳气瓶这类, 要定期进行检查, 还要定期开展维护, 以此来确保能够安全使用。
送丝机, 于熔化极气体保护焊这个焊接状况里, 把焊丝以规整流畅的状态送进焊接区域, 送丝速率保持稳定, 这对于使得焊接质量得以保证而言, 存在着极强的重要性标点。
能够保证焊接回路接地处于良好状态的接地钳, 它可以防止触电事故出现, 在这同时还能确保焊接电流维持稳定。
对于面罩而言, 有一种自动变光面罩, 它具备这样的功能, 即能够依据电弧光的强度, 自动去调节镜片的透光率，进而可以有效地保护焊工的眼睛, 使其避免遭受到电弧辐射的伤害, 并且还能够提高焊接操作时的安全性以及舒适性。
六、焊接缺陷与质量控制
常见缺陷
一种情况是, 裂纹除了热裂纹、冷裂纹、再热裂纹之外, 还存在层状撕裂, 这种层状撕裂多发生在厚板焊接结构当中, 因为钢板内部存在分层夹杂物, 所以在焊接应力作用下会沿轧制方向产生阶梯状裂纹。
气孔, 其被划分成氢气孔、一氧化碳气孔、氮气孔等等, 因不同气体来源致使的气孔, 在形态以及分布方面存在着差异, 像氢气孔大多呈现为表面针状的样子, 一氧化碳气孔大多呈现为内部条虫状的形态。
物质混杂情况的夹渣, 它涵盖了非金属夹渣与金属夹渣这两类, 非金属夹渣如同氧化物、硫化物这般的情况, 金属夹渣例如钨夹渣, 这种发生于比如钨电极在TIG焊时熔化进而混入到焊缝领域的物质夹杂现象。
咬边是这样一种情况, 焊接参数选择出了问题, 操作方式也不正确, 沿焊趾的母材位置出现了沟槽或者凹陷, 这对焊件有效截面积有削弱作用, 还会造成应力集中。
除了接头根部存在未焊透的状况之外, 还有单面焊时根部出现未焊透的情形, 以及多层焊过程中层间出现未焊透的状况, 这些都属于未焊透。
检测方法
采用目视检测（VT）的方式, 借助肉眼，也就是仅仅靠眼睛去看, 或者借助象放大镜、量规这类别的工具, 针对焊缝外观展开检查, 这检查涵盖了焊缝尺寸方面, 还有焊缝形状方面, 另外还有表面缺陷方面。
射线检测, 也就是RT, 在于利用射线, 例如像X射线、γ射线那般, 穿透焊件, 依据缺陷对于射线吸收程度存在差异, 在底片上形成不同黑度的影像, 以此来检测缺陷, 能够检测内部气孔、夹渣、裂纹、未焊透等之类的缺陷, 对体积型缺陷较为敏感。
超声波检测（UT）利用超声波, 这种波在焊件里传播, 当遇到缺陷时会产生反射以及折射等情况, 接着是通过对反射波信号进行分析, 以此来检测缺陷, 它能够检测内部缺陷, 并且对面积型缺陷较为敏感, 还适用于厚板的检测。
磁粉检测, 也就是 MT, 它能用来检测铁磁性材料的表面以及近表面的缺陷, 在对被检工件的表面施加磁场时, 处在缺陷的地方会产生漏磁场, 这种漏磁场能够吸附磁粉, 进而形成磁痕来显示出缺陷的位置以及形状。
渗透检测（PT） 的操作是, 先采取把含有色染料或是荧光剂的渗透液涂抹在焊件表面这种方式。接着等待其渗入到焊件缺陷里头。随后要做的便是去除掉焊件表面残余的多余渗透液。然后还得施加显像剂进来。最终经由这么一系列操作, 让缺陷当中的渗透液因被吸附从而显示出来, 以此实现对焊件表面开口缺陷的检测。
标准规范
ISO 5817, 基于缺陷类型、尺寸以及数量等指标, 来对焊缝质量予以分级, 把焊缝质量划分成B、C、D这三个等级, 其适用于熔化焊焊接接头。
美国钢结构焊接里的规范, 也就是 AWS D1.1, 它规定了钢结构焊接对于材料、工艺, 还有质量检验等方面的要求, 并且该规范在北美地区被广泛应用。
GB/T 12467 , 这是有关中国焊接质量要求系列标准的内容, 它针对焊接质量要求作出了详细规定, 其中涵盖质量等级划分方面, 有着检验方法方面, 还有验收准则等方面, 并有着相应规定。
七、焊接安全与防护
主要危险源
电弧会产生辐射, 这种辐射涵盖紫外线、红外线以及可见光的范畴, 而其中紫外线对于人体所造成的危害相对较大, 它能够引发电光性眼炎和皮肤灼伤等状况。
漏电, 焊接设备会漏电产生电击情况, 操作不当会引发电击, 在潮湿环境下作业也会引起触电事故, 这些都有可能导致电击发生。
烟尘, 是焊接过程当中产生的, 那些金属氧化物之类的烟尘, 要是长期吸入的话, 就会对于呼吸系统造成损害, 进而引发尘肺病等职业病。
高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。
像臭氧、一氧化碳、氮氧化物等这类有害气体, 其中臭氧具备强氧化性, 会对呼吸道产生刺激；一氧化碳没有颜色也没有气味, 极易致使中毒；氮氧化物对呼吸道有着刺激以及腐蚀的作用。
防护措施
个人防护装备包括, 穿戴由能防火、隔热、耐磨材料制成的防护服, 以防止高温飞溅以及辐射伤害, 还有具备隔热、绝缘、耐磨性能的焊接手套, 另外有面罩, 除自动变光面罩外, 还有手持式面罩, 其作用在于保护面部和眼睛, 再有防尘口罩, 用于过滤焊接烟尘。
通风举措: 要让焊接之地具备良好的通风状况, 要是自然通风不够的时候, 就要安设机械通风装置或者排烟装置, 而后及时将那些有害的气体以及烟尘给排出去。
急救知识
发现触电情况后, 要马上切断电源, 要是触电的人呼吸停止且心跳停止, 那就需要在现场开展心肺复苏术, 也就是胸外按压和人工呼吸, 胸外按压频率最少要达到每分钟一百次, 按压深度至少要有五厘米, 按压和呼吸的比例是三十比二, 同时要赶快拨打急救电话。
针对轻微灼伤的进行处理的情况: 要马上使用大量的冷水去冲洗遭受伤害的部位, 冲洗时长为15至30分钟, 以此降低皮肤的温度, 进而减轻疼痛以及损伤；而对于严重灼伤的状况下, 应当避免自己进行处理, 需用干净的纱布或者毛巾去覆盖住伤口, 然后尽快送去医院接受治疗。
烟尘吸入后的应急举措如下, 要是吸入了颇具数量的烟尘从而感到不太舒服, 那就应当即刻转移到通风状况良好且空旷的地方, 去呼吸呈现清新状态的空气, 要是症状表现得较为严重, 那就得及时前往医院就医。
八、金属材料焊接性
碳钢焊接
存在这样一种钢, 它被称作低碳钢, 其含碳量是低于百分之零点二五的, 这种钢的焊接性较为良好, 在一般情况下是不需要采取特殊工艺措施的, 只要选用合适的焊条或者焊丝就行。
中碳钢, 其含碳量处于0.25%至0.6%之间, 于焊接之时, 容易产生淬硬组织以及冷裂纹, 所以需要进行预热, 预热温度是150至250℃, 要选用低氢型焊条, 控制焊接热输入。
高碳钢, 其含碳量大于百分之零点六, 这种情况下焊接性差, 在焊接之前需要预热到二百五十至三百五十摄氏度以上, 要采用低氢型焊条, 焊后还要进行缓冷以及热处理, 以此来消除应力并且改善组织。
不锈钢焊接
奥氏体不锈钢, 其在焊接的时候, 晶间腐蚀属于主要问题呀！于石油化工设备进行焊接时, 为了能够防止晶间腐蚀, 通常会选用含有钛像A132或者铌像A137等稳定化元素的焊条, 又或者是超低碳焊条比如A002！要采用小电流, 还要以快速焊、采用短弧焊, 以此来减少焊缝在敏化温度区间, 也就是450到850℃的停留时间, 进而降低晶间腐蚀倾向。
铁素体不锈钢, 于焊接之际, 很容易出现脆化这种现象, 其中涵盖475℃脆化以及σ相脆化。当焊接管道之时, 为防范脆化, 在焊前预热温度的掌控方面, 要控制在100 – 300℃, 并采用小热输入焊接工艺, 还要避免在475℃附近长时间停留, 焊后能够进行快速冷却, 在必要的时候进行退火处理, 以此恢复韧性。
对于双相不锈钢, 在焊接的时候, 要严格把控热输入。于海洋工程结构焊接当中, 要采用恰当的焊接方法, 像TIG、MIG这种, 还要挑选合适的焊接参数, 目的是让热输入被控制在一定的范围以内, 以此来确保焊缝以及热影响区的奥氏体与铁素体比例, 避免因为热输入不合适而致使相比例失调, 进而影响焊接接头的耐蚀性以及力学性能。
铝合金焊接
铝合金的表面存在着一层致密的氧化薄膜（Al₂O₃）, 这层氧化膜的熔点非常高, 高达2050℃, 它会对焊接熔合产生阻碍作用, 并且铝合金本身具有较强的导热性能, 在焊接的时候热量散失速度很快, 这很容易致使焊接出现变形情况。而在航空航天领域里有关铝合金结构件的焊接工作当中, 常常会采用TIG焊或者MIG焊。焊前, 要用机械方式（像刮削这样）或者化学方式（例如碱洗这般）, 完全彻底地清理焊件表面的氧化膜；焊接当中, 要合理去挑焊接电流、电压以及焊接速度, 采用恰当合适的工装夹具以刚性固定焊件, 或者运用反变形法、随焊激冷等举措来控制变形；针对厚板焊接, 能够采用多层多道焊, 掌控住层间温度。
异种金属焊接

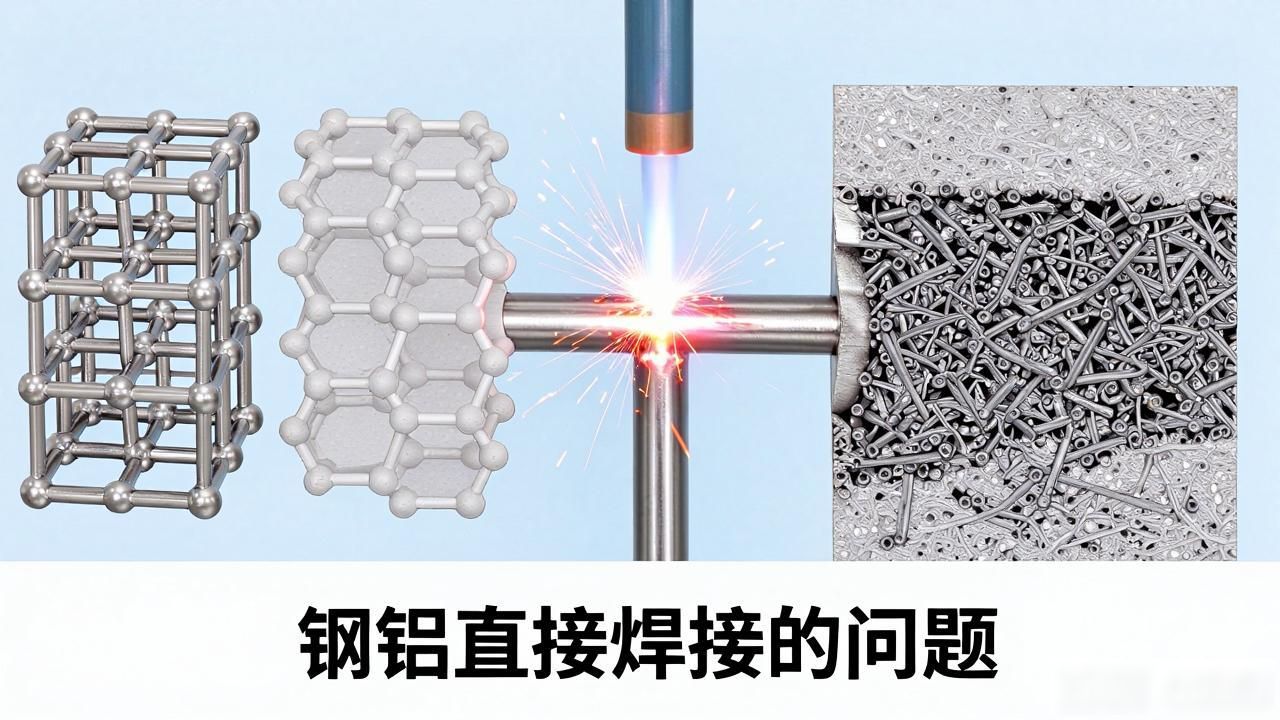

就拿钢与铝的焊接来说，钢跟铝的物理性能, 像熔点、热膨胀系数这些, 以及二者化学性能迥异, 要是直接去焊接, 会于接头那儿生成脆性金属间化合物, 致使接头强度下降。在汽车发动机部分零部件制造的时候, 采用过渡层焊接工艺, 好比是先在钢表面镀上一层锌、铜之类的金属当作过渡层, 之后再和铝焊接；又或者采用特殊的钎焊工艺, 挑选适宜的钎料和钎焊温度, 借助钎料在母材之间的扩散以及溶解, 形成不错的接头连接, 减少金属间化合物的生成, 提升接头质量。
九、焊接符号与图纸
焊接符号
具有用来表示焊缝横截面形状功能的基本符号, 像角焊缝呢, 之以等边三角形被表现, 然而对接焊缝是经由直线加以呈现的, 还有V形坡口对接焊缝采用带斜边的直线来予以表示, 这般可直观地将焊缝的基本形式反映出来。
有一种符号, 起到补充作用, 它是来用以补充说明焊缝的某些特征这样子。现场焊符号呈现为一个被涂黑的小旗, 它所表示的是该焊缝需要在现场加以施焊。周围焊符号呈现为一个圆圈, 这意味着焊缝是环绕着焊件周围来开展焊接。
– 尺寸标注, 它涵盖了焊缝长度, 还有宽度、厚度、坡口角度以及钝边尺寸等方面。比如说, 当进行角焊缝标注的时候, 会把焊脚尺寸给注明；若是对接焊缝的话, 就会对坡口深度、间隙等尺寸予以标注, 以此给焊接施工供给精确的数据依据的。
图纸识读
坡口形式, 要从图纸那儿识别出V型、U型、X型这类坡口形式, 按照焊件厚度、焊接方法以及工艺要求去确定坡口尺寸, 像V型坡口的角度、钝边大小、装配间隙等, 达成焊接时能够充分熔合这样的情况, 以此获得良好的焊缝质量。
焊缝位置方面, 要明确平焊位置, 立焊位置, 横焊位置以及仰焊位置。不同位置的焊接难度不一样, 工艺要求也不尽相同, 平焊操作相对而言较为容易, 焊接质量比较容易保证, 立焊需要控制熔池形状和尺寸, 还要防止液态金属下淌, 横焊同样需要控制熔池形状和尺寸, 还要防止液态金属下淌, 仰焊难度是最大的, 对焊工技术方面以及操作方面要求都很高, 图纸标注能够帮助焊工选择合适的焊接工艺以及操作方法。
工艺要求中, 对于焊后热处理要求而言, 图纸会注明是否要进行退火处理, 是否要进行正火处理, 是否要进行回火处理, 是否要进行调质等处理, 同时还会注明处理的温度这一参数, 会写明处理的时间这一参数, 会给出冷却方式等参数, 借由焊后热处理才能改善焊接接头的组织以及性能, 才可以消除残余应力。
十、焊接技术发展趋势
自动化与智能化
机器人焊接, 在汽车制造行业有着广泛的应用, 机器人能够依据精心预设的程序, 精准无误地完成焊接操作, 可以保障焊接质量的稳定性以及一致性，能够提高生产效率, 能够减少人工成本与劳动强度, 并且同时还能够在恶劣环境下开展工作。
视觉传感, 借助视觉传感器, 实时去获取焊接过程里的图像信息, 像焊缝位置、形状、熔池状态等, 之后反馈给控制系统, 以此实现对焊接过程的实时监测以及调整, 进而提高焊接质量的可靠性与适应性, 比如说在复杂结构件的焊接当中, 能够自动跟踪焊缝, 从而确保焊接精度。
自适应控制, 依据焊接进程里的实时参数包括电流、电压、焊接速度, 依照焊件的变化涵盖材料厚度波动、装配误差, 自动对焊接工艺参数予以调整, 确保焊接质量不会受到外界因素的干扰, 达成智能化焊接生产。
新材料焊接
随着建筑行业、桥梁行业等对于结构轻量化要求的提升, 以及对高强度要求的提高, 高强钢的应用范围变得越来越广泛。研发出适合高强钢的焊接材料, 研发适合高强钢的工艺, 控制焊接热影响区的组织, 控制焊接热影响区的性能, 防止裂纹产生, 进而提高接头的强度, 提高接头的韧性, 这些是研究重点。
航空航天、石油化工等领域常常用到镍基合金, 这是因为它具备耐高温、耐腐蚀等优良性能。要研究镍基合金的焊接冶金过程, 去解决焊接过程里出现的热裂纹、气孔等缺陷, 还要开发专门用于焊接的设备以及工艺, 以此满足特殊工况之下的使用要求。
复合材料, 像碳纤维增强复合材料, 于航空航天领域的应用正渐渐增多。要研究复合材料跟金属或者别的材料的连接技术，需开发适配复合材料的焊接方法以及工艺, 把界面结合强度和可靠性问题给解决掉, 以此拓展复合材料的应用范围。
绿色焊接
新型低烟尘低毒焊接耗材可得儿: 其为采用环保药皮之制造方式, 烟尘中有害物质含量可降, 能减损在焊作业之时致使烟尘与废气横生, 使工作环境得以改善, 护持焊工之健康, 乃为低烟尘之优良焊材也。
节能设备的相关领域, 存在着这样一项工作, 即开展针对高效节能的焊接电源以及设备的研发, 其中这种设备涵盖像是逆变式焊接这种类型的电源, 需对比传统电源, 它具备着更高的电能转换效率, 能够减少能源消耗, 进而降低生产成本, 最终符合可持续发展的要求。
冷金属过渡, 也就是CMT工艺, 是一种新型焊接工艺, 它在焊接时能做到无飞溅, 它热量输入并不高, 它能减少对焊件的热影响, 它可将变形及产生缺陷的概率降低, 它还能减少能源消耗, 它也会减少焊接烟尘排放, 此工艺够得上绿色环保, 在薄板焊接以及对焊接质量极为看重的场合有着广泛应用前景。
推荐学习资源
– 书籍：
关于《焊接冶金学》, 此书非常深入地去剖析在焊接过程当中所发生的冶金反应, 以及其中组织的转变情况, 还有性能方面的变化情形, 进而为理解焊接质量控制搭建起理论基础。
关于《焊接方法与设备》这本书, 它会全面地去介绍各种各样的焊接工艺方法, 还涉及工艺参数的选择, 以及焊接设备的原理、结构与与之相关的应用, 这本书具备很强的实用性。
美国机械工程师协会锅炉与压力容器规范, 它属于那种在锅炉跟压力容器设计、制造以及检验等方面占据权威地位拥有影响力的一项标准, 这类标准, 对于那些投身于相关领域从事焊接工作的人员而言, 有着相当重要的指导意义。
– 标准：
美国焊接学会标准, 于国际范畴有着广泛而深入的影响力, 其内容包含焊接材料方面的相关规定, 涵盖工艺领域的一系列要求, 还涉及质量控制这般多样化范畴的标准, 进而为针对焊接行业提供专业化、规范化的技术准则。
全球通用的标准体系, 是ISO（国际标准化组织）标准, 此标准在焊接质量分级方面的标准, 以及在检测方法等方面的标准, 促进了国际间的焊接技术交流与合作。
GB（中国国标）, 是我国焊接领域的国家标准, 它结合了国内实际情况, 以及行业需求来制定, 对规范国内焊接行业的发展发挥着重要作用。
实践, 参与焊工技能培训, 考取 AWS 焊工资格证, 或考取 ISO 9606 焊工资格证, 经过系统培训, 进行实际操作, 掌握各种焊接方法, 掌握各种焊接技能, 熟悉焊接质量控制流程, 获得权威资格认证, 提升在焊接领域的就业竞争力, 提升在焊接领域的专业水平。
那基石而言于焊接专业来讲, 是要掌握以上那些知识的，与此同时, 还需要把实际操作经验给结合起来, 并且要持续去学习新技术, 如此这般, 持续不断地提升自身所具备的焊接技术水平以及综合能力, 方能适应得了焊接行业不停地发展所产生的需求的, 。
