焊接专业必须掌握的基础知识

作为材料连接关键工艺的焊接, 于现代工业里应用广泛, 不管是机械制造领域, 建筑施工领域, 还是航空航天等领域, 焊接技术都起着不可替代的作用, 接下来将从焊接原理、工艺、材料、设备以及安全等多个方面, 系统阐述焊接专业必须掌握的基础知识。

一、焊接基本概念

焊接定义

焊接是一种加工方法, 这种方法是通过加热、加压, 或者两者一并使用 的方式, 并且在 使用或不使用填充材料的 情况下, 让两个或多个分离的金属工件之间形成原子间结合, 进而连接成一个整体。该过程借助外部能量, 打破金属原子间原来的束缚, 促使它们在新位置相互靠近, 形成稳定化学键, 实现永久性连接。

焊接分类

熔焊是这样一种焊接方式, 它通过促使局部加热, 让焊件的接头位置达到熔化状态, 在不施加压力的情形下, 填充金属（或者不填充金属）与母材相互熔合进而形成焊缝, 待冷却凝固之后达成连接。比如说电弧焊, 它把电弧用作热源, 属于应用极为广泛的熔焊方法, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；另外还有气焊, 它借助可燃气体与助燃气体混合燃烧所产生的火焰当作热源；激光焊则是以高能量密度的激光束作为热源；等离子焊利用等离子弧作为热源。

压焊是这样一种焊接方式, 在焊接过程里, 会对焊件施加压力, 这种压力施加的情况分为加热或不加热两种, 施加压力后能让焊件产生塑性变形, 之后借助原子间的扩散以及再结晶达成连接。比如说电阻焊, 它是通过电极来施加压力的, 利用电流经过接头接触面以及邻近区域时产生的电阻热实施加热；还有摩擦焊, 它是利用焊件接触端面相对进行旋转运动所产生的摩擦热；另外扩散焊, 是在一定的温度以及压力条件之下, 使得待焊表面相互接触, 依靠原子扩散达成连接。

钎焊, 是采用那种比母材熔点低的金属材料当作钎料, 把焊件以及钎料加热到高于钎料熔点、但却低于母材熔点的温度, 凭借液态钎料去润湿母材, 填充接头间隙并且与母材相互扩散以此来实现连接, 它分为软钎焊, 像锡焊, 其钎料熔点低于450℃ , 和硬钎焊, 譬如银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源的类型情况是这样的, 关于焊接热源而言了就有多种样式呢的, 其中电弧热它的能量是集中的那种, 能够迅速地把焊件的局部进行加热的；电阻热是因电流穿过电阻进而产生的；激光作为具有高能量密度的热源, 是可以达成快速加热并使其到熔化状态的。

进行热输入计算时, 热输入公式是Q = UI/v, 其中Q是热输入, 以J/cm为单位, U代表电弧电压, 单位是V, I指焊接电流, 单位为A, v表示焊接速度, 单位是cm/s。合理把控热输入对于保证焊接质量来讲至关重要, 要是热输入不当的话, 就会致使焊件出现过热、未焊透等之类的问题。

温度场呈现这样的分布情况呢 就是施焊之际 焊件上边每一个点的温度 会随着时间以及空间的变动 从而形成了那个温度场哦 靠近热源中心处那里的温度是最高的 它的这般分布受到好多不同因素制约作用, 了解这个温度场是有帮助的呀 能够用来预测焊接过程中产生的热应力 还有变形情况以及组织转变现象。

焊接冶金反应

形成熔池: 在焊接热源发挥作用之时, 焊件以及填充金属会熔化进而形成熔池, 熔池的形状、尺寸还有存在时间会对焊接质量产生影响, 其形成的过程当中存在强烈热对流以及物质传输, 这致使化学成分以及温度分布并不均匀。

作用于气体与熔渣的情况是, 焊接之时产生的气体比如CO₂、Ar对熔池予以保护, 使其不被有害气体侵入, 有熔渣覆盖在熔池的表面, 它能起到隔离空气的作用, 还能保护熔池, 能够脱氧, 能去掉硫, 可去除磷, 对于改善焊缝成型也有作用。

关于在熔池冷却凝固之际, 焊缝金属会历经的结晶以及相变情况, 其中, 结晶是从熔池边缘朝向中心来生长的, 这种生长过程有可能引发偏析现象；而冷却进程里的固态相变所产生的产物, 涉及到组织以及性能, 其状况是取决于冷却速度丶化学成分等多种因素的, 通过对焊接工艺参数加以控制, 能够对结晶以及相变过程进行调整。

焊接缺陷成因

气孔是啥呢, 是熔池里头的气体, 在凝固之前没能逸出, 就残留在焊缝那儿, 形成了空穴。其原因包含焊接材料受潮, 焊件清理得不洁净, 焊接工艺参数不合适, 等等等。它会让焊缝强度降低, 和致密性也下降。

夹渣, 是指熔渣残留在焊缝从而形成缺陷, 其产生原因包含焊接电流过小, 层间清渣不彻底, 焊条角度不当等情况, 它会降低焊缝有效截面积, 进而导致应力集中。

裂纹, 这是严重的焊接缺陷, 热裂纹是在焊缝金属冷却到固相线附近的那个高温区才产生的, 它和低熔点共晶物以及焊接工艺等存在关联；冷裂纹是在焊接接头冷却到比较低温度的时候产生的, 其产生和氢含量、淬硬组织以及残余应力等有关；再热裂纹是在焊后的焊件再次被加热时出现的, 它和沉淀相析出、晶界强化等相干联。

未熔合情况是, 焊缝金属与母材之间, 或者焊缝层间, 没有达成完全熔化结合, 之所以如此, 是因为焊接电流过小, 并且速度过快, 同时坡口角度过小等, 其会对焊缝强度以及密封性造成影响。

焊时接头根部没完全熔透, 这叫未焊透, 是因焊接电流过小, 速度过快, 坡口角度过小, 钝边过大等等造成的, 会让焊缝承载能力降低, 导致应力集中。

三、焊接材料

焊条

分类情况是这样的, 按照药皮性质来分, 可分为酸性焊条以及碱性焊条。酸性焊条的药皮当中含有大量的酸性氧化物, 其电弧是稳定的状态, 飞溅比较小, 脱渣相对容易, 对杂质的敏感性较低, 适用于一般低碳钢以及低合金钢的焊接工作, 比如说像E4303这种；碱性焊条的药皮含有大量的碱性氧化物以及萤石, 它脱硫、脱磷的能力很强, 焊缝的力学性能良好, 抗裂性强, 然而电弧稳定性差, 对杂质敏感, 常常被用于重要低合金钢以及合金钢的焊接工作, 例如E5015。

针对牌号进行解读, 就拿E6010来说, “E”所代表的意思是焊条, “60”的意思指的是熔敷金属最小抗拉强度为60（大约）, “1”意味着适用于全位置焊接, “0”代表的是药皮类型以及电流种类（高纤维素钠型药皮, 直流反接）。

焊丝与焊剂

实芯焊丝, 举例来说, 如ER70S – 6, 其中“ER”所代表的乃是实芯焊丝, “70”意味着熔敷金属最小抗拉强度为70（大约）, “S”代表的是焊丝, “6”是化学成分分类代号, 它是被用于碳钢以及低合金钢气体保护焊的。

药芯焊丝, 比如说E71T – 1, 其中“E”代表焊条, “7”意味着熔敷金属最小抗拉强度是70（大概）, “1”表示可用于全位置焊接, “T”指药芯焊丝, 后面的数字与字母表示药芯类型以及保护气体种类, 其焊接工艺性能十分良好、生产效率挺高。

有这么一种东西叫埋弧焊剂, 就比如HJ431, 有一种表示方式, 其中“HJ”代表的是埋弧焊剂, 还有个“4”, 其所表示的是焊剂里MnO的含量, 另外“3”呢, 表示的是SiO₂以及CaF₂含量, 紧接着“1”, 表征的是同一类焊剂的不同的牌号 , 它是要和埋弧焊丝一块配合着来使用的 , 发挥着保护熔池的作用, 也会参与相关的冶金反应等此类作用效果。

保护气体

其中, Ar、He 这类惰性气体, 其化学性质稳定，不会与金属发生反应, 可用于保护焊接区, 氩气因常用, 有着价格低、密度大、保护效果良好的特点, 氦气虽然保护效果更佳, 然而价格偏高, 适用于高熔点金属和高要求场合。

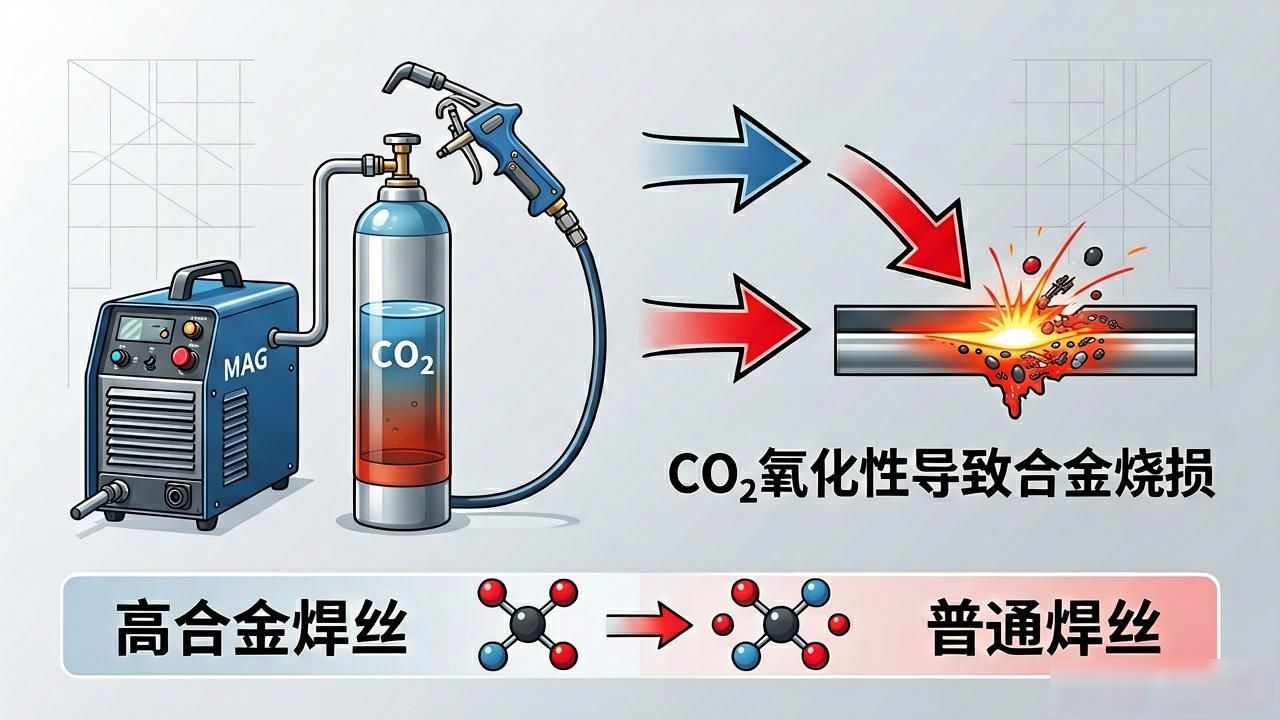

有一种活性气体, 它是CO₂, 这种气体具备氧化性, 它被应用于MAG焊, 其价格较为便宜, 并且资源广泛地存在, 但是它会致使合金元素出现烧损的情况, 所以需要去选择恰当的焊丝成分作出补偿。

像Ar与CO₂组成的这种混合气, 它具有惰性气体一块儿兼具活性气体优点的特性, 能够对焊缝成型起到改善作用, 会让飞溅得以减少, 进而能够提升焊接质量跟效率。常见的此种混合比例呢为Ar占80%加上CO₂占20% , 并且是能够依据需求去进行调整的。

四、焊接工艺与参数

关键工艺参数

有这样一种物理量, 它被称作电流, 其功能在于对焊接质量以及焊接效率产生影响, 其中直流电流具备电弧稳定、飞溅小的特性, 而交流电流则拥有设备简单、成本低的优势。该电流大小的确定, 需要依据焊件的厚度、材质、接头形式、焊条或者焊丝的直径等诸多因素来进行选择, 若电流过大或者过小, 均会产生相应的焊接缺陷。

电压, 它和电弧长度是有关系的, 恰当的电压能够确保焊缝的宽度以及熔深均匀, 要是电压不合适, 那么就会致使焊缝成型出现问题。

焊缝长度是在单位时间里所完成的, 这被称作焊接速度, 一旦速度太快或者太慢等情况出现, 就会对焊接质量以及焊接效率施与一些影响, 所以得依照多种因素去作合理调整。

短电弧热效率高, 可使飞溅小, 这是电弧长度方面的一种特性表述, 手工电弧焊时电弧长度一般呈现出为焊条直径的0.5至1.0倍状态, 气体保护焊同样需要做好能够合理控制电弧长度这一行为。

焊接时的坡口形式多样, 常见的有V型, U型, X型, Y型等, 其中V型加工起来较为简单, 不过填充金属量较多, 它适用于薄焊件；U型根部较窄, 致使填充金属量较少, 且生成的焊缝质量佳, 比较适于厚焊件；X型和Y型则是结合了前面两者的优点, 被用于大厚度焊件, 这样能够减少变形以及填充金属量。

接头设计

对接接头, 是两焊件端面相对放置进行焊接, 其受力均匀, 应用广泛, 一般需要开坡口, 还要保证装配间隙以及错边量。

两焊件端部构成直角, 或者近似直角, 形成角接接头, 它主要承受横向载荷, 按照焊件厚度以及受力情况来看, 依据可开坡口, 或者不开坡口的方式进行焊接。

T型接头, 有着这样的情况, 一焊件的那个端面, 和另一焊件的表面, 构成了直角或者是近似直角的状态, 其受力是很复杂的, 容易出现应力集中的现象, 常常会采用双面焊, 或者是开坡口焊接这种方式。以此来提高强度。

两焊件部分存在重叠以进行焊接的这种被称作搭接接头的形式, 其装配较为简单, 可是受力呈现不均匀状态且强度较低, 它被应用于受力较小或者是非承载结构的情况, 通过增加搭接的长度抑或是采用塞焊、实施槽焊等方式能够去提高强度。

预热与后热

防止冷裂纹的预热温度开展计算, 依据碳当量去计预热温度, 由于碳当量越高之时, 钢材淬硬的倾向就越大, 所以需要进行预热, 目的是降低冷却速度, 进而防止冷裂纹产生, 公式为Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15(这里元素符号表示其质量分数), 按照Ceq值以及焊件厚度等因素去查表去确定预热温度。

在焊件焊接之后, 会把焊件加热至特定温度范围, 像250 – 350℃ 这样子, 并且在所抵达的这个温度范围下保持一定的时间长度, 从而让焊缝里头的氢能够逸出, 进而防止出现氢致裂纹这种情况发生, 这种方式特别适用于低合金钢以及高强度钢的焊接操作, 被称作消氢处理。

五、焊接设备

电弧焊机

交流焊机, 它属于变压器式, 它会把电网交流电经由变压器进行降压, 进而获取适合用于焊接的低电压交流电, 它的结构较为简单, 成本比较低, 然而电弧稳定性相对较差。

直流焊机有两种类型, 一种能进行交流电变为直流电的整流式焊机, 另一种是逆变器机型, 它把交流电变成直电流, 再变成高频交流电, 经降压、滤波等一系列步骤才输进可以让焊接得以进行所需的直流电, 具备体积比较小、重量相对轻能节能、电弧稳定度良好等诸多优点, 这些优点很显著哟。

气体保护焊设备

MIG/MAG焊机, 其中MIG焊, 运用惰性气体予以保护, MAG焊, 则采用活性气体或者混合气体进行保护, 它是以连续送进的焊丝当作电极以及填充金属, 具备生产效率高这一特点, 适用于多种金属材料的焊接。

TIG焊机, 其采用呈高熔点状的钨棒当作电极, 借助惰性气体达成对电弧以及熔池的保护, 具备焊接质量高、电弧稳定等諸般特点, 常常配备有高频引弧装置还有脉冲功能, 由此可达成更为精确的焊接控制, 适用于针对有色金属、不锈钢以及薄件进行焊接。

辅助工具

焊枪, 它能传递焊接电流, 还能输送保护气体, 倘若属于熔化极焊接, 它还可引导焊丝, 其结构跟性能会对焊接操作以及焊接质量产生影响。

一种用于储存保护气体叫做气瓶的东西, 像氩气瓶、用于贮藏二氧化碳的气瓶这类, 要定期去进行检查, 还要开展维护工作, 从而确保其能够实现安全使用。

送丝机, 于熔化极气体保护焊里, 把焊丝匀速送进焊接区, 送丝速度稳定这件事, 对保证焊接质量而言, 是相当重要的。

接地钳, 它有一种功能, 能去保证焊接回路接地处于良好状态, 可防止触电事故出现, 并且还能确保焊接电流维持稳定。

面罩, 自动变光面罩, 它可依据电弧光强度, 对镜片透光率予以自动调节, 能够切实有效地保障焊工眼睛, 使其免受电弧辐射所带来的伤害, 进而提升焊接操作的安全性, 又能增强舒适性。

六、焊接缺陷与质量控制

常见缺陷

裂纹, 除了热裂纹、冷裂纹、再热裂纹之外，还有层状撕裂, 它多发生在厚板焊接结构当中, 因为钢板内部存在分层夹杂物, 在焊接应力的作用之下, 沿轧制方向产生梯状裂纹。

气孔, 它被划分成氢气孔、一氧化碳气孔、氮气孔等等, 因不同气体来源致使的气孔在形态和分布上面会存在差异, 像氢气孔大多呈现为表面针状, 一氧化碳气孔大多呈现为内部条虫状。

夹渣, 它涵盖了非金属夹渣以及金属夹渣, 其中的前者, 像是氧化物、硫化物这类, 而后者呢, 比如钨夹渣这种, 它是在TIG焊的时候, 由于钨极熔化从而混入到焊缝之中的。

咬边是这样一种情况, 本来沿焊趾的母材部位会产生沟槽或凹陷, 这是因为焊接参数挑选得不合适, 或者操作方法存在不正确之处, 而这种沟槽或凹陷会让焊件有效截面积被削弱, 进而造成应力集中。

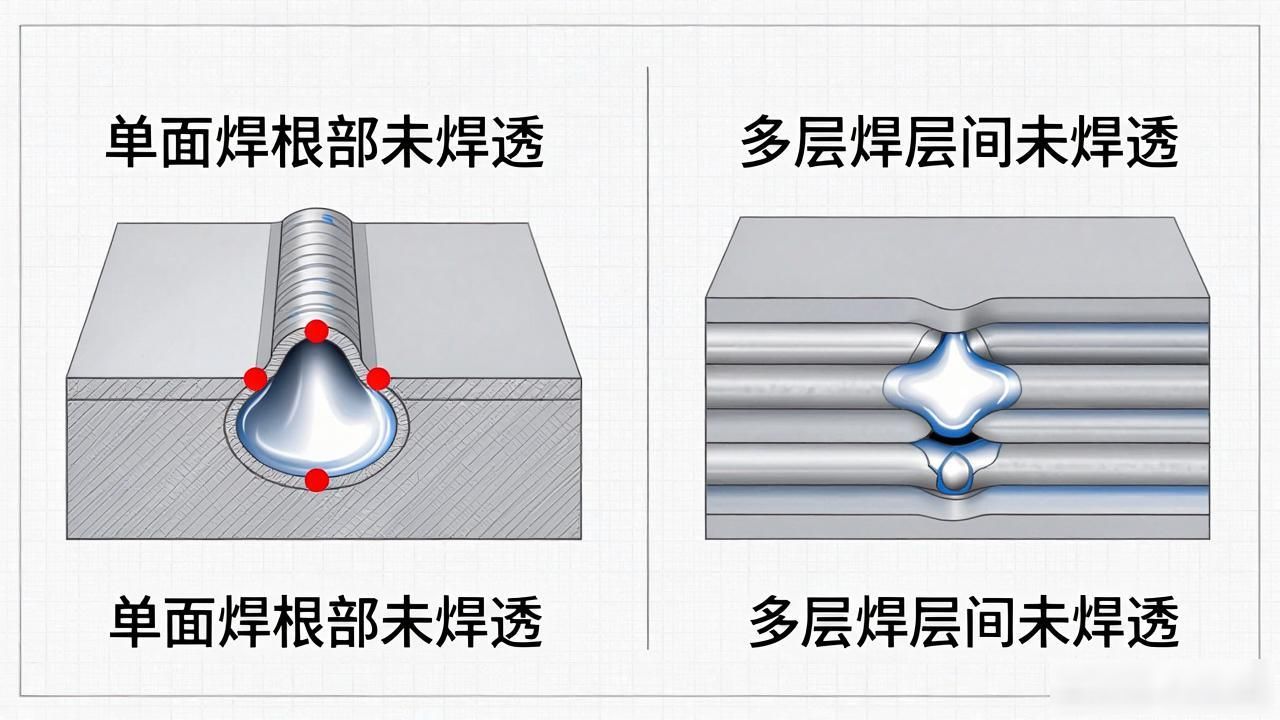

有未焊透的情况, 不是接头根部未焊透, 而是单面焊根部未焊透, 并且是多层焊层间未焊透等情况。

检测方法

靠肉眼, 或借助放大镜、量规这类工具, 来对焊缝外观做检查, 此检查涵盖焊缝尺寸、形状以及表面缺陷等方面, 这就是目视检测（VT）。

射线检测, 也就是 RT, 采用射线, 像是 X 射线、γ射线这般, 穿透焊件, 鉴于缺陷对于射线吸收程度存在不同, 于底片上形成不一样黑度的影像以此来检测缺陷, 能够检测内部气孔、夹渣、裂纹、未焊透等之类的缺陷, 对体积型缺陷较为敏感。

超声波检测（UT）, 是借由超声波在焊件里边传播之时碰到缺陷从而产生反射、折射等状况, 借助对反射波信号予以分析以此来检测缺陷, 它可以检测内部存在的缺陷, 其对象是厚板检测, 并且该检测适用于厚板检测, 同时对面积型缺陷较为敏感。

磁粉检测即 MT, 可对铁磁性材料表面以及近表面缺陷予以检测, 于被检工件表面施加磁场之时, 缺陷之处会产生漏磁场, 此漏磁场会吸附磁粉, 进而形成磁痕, 以此来显示缺陷的位置以及形状。

渗透检测（PT）是一种检测方式, 先把含有色染料或者荧光剂的渗透液涂抹于焊件表面, 让该药液渗透进缺陷里头, 接着将表面多余的渗透液除掉, 随后添加显像剂, 使得存在于缺陷中的渗透液被吸附从而展示出来, 用于检测那个表面开口的缺陷, 通过这样的流程来实现。

标准规范

对焊缝质量予以分级的ISO 5817, 依据缺陷类型、尺寸以及数量等指标, 把焊缝质量划分成B、 C、 D三个等级, 它适用于熔化焊焊接接头。

AWS D1.1, 也就是美国钢结构焊接规范, 它对钢结构焊接的材料提出了要求, 对工艺也提出了要求, 还对质量检验等提出了要求, 并且在北美地区被广泛应用。

GB/T 12467, 这是跟中国焊接质量要求系列标准相关的, 它针对焊接质量要求作出了详细规定, 分成了质量等级划分这一部分, 用到了检验方法, 还包括验收准则等方面。

七、焊接安全与防护

主要危险源

电弧辐射, 涵盖紫外线、红外线以及可见光, 当中紫外线对人体危害颇为严重, 能引发电光性眼炎、致使皮肤灼伤等情况。

遭遇电击, 原因如下, 焊接设备出现漏电状况, 或者操作时存在不当情形, 另外在潮湿环境里进行作业等, 这些情况都有可能致使触电事故发生。

焊接过程中会产生金属氧化物等烟尘, 这种烟尘被称作烟尘, 长期吸入它会对呼吸系统造成损害, 进而引发尘肺病等职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

有危害的气体, 像臭氧、一氧化碳、氮氧化物等, 臭氧具备强氧化性这件事, 会对呼吸道产生刺激, 一氧化碳是无色且无味的, 容易致使中毒情况发生, 氮氧化物对于呼吸道是存在一些相应的刺激以及腐蚀方面作用的。

防护措施

穿戴由防火、隔热且耐磨材料制成的防护服, 以此防止高温飞溅以及辐射伤害, 这属于个人防护装备；具备隔热、绝缘与耐磨性能的焊接手套 , 也属于个人防护装备；除了自动变光面罩外 , 在防护服装备里还有用于保护面部和眼睛的手持式面罩；能过滤焊接烟尘的防尘口罩 , 同样属于个人防护装备。

通风举措如下, 要确保焊接所在地具备良好的通风条件, 当自然通风不够充分的时候, 需安装机械通风设备或者排烟装置, 进而能够按时将有害气体以及烟尘排放出去。

急救知识

触电急救时要马上切断电源, 要是触电者呼吸、心跳停止了, 需在现场开展心肺复苏术也就是CPR, 这其中涵盖胸外按压以及人工呼吸, 按压频率起码得100次每分钟, 按压深度起码5厘米, 按压和呼吸的比例为30:2 , 并且要及时拨打急救电话。

轻度灼伤处理办法是, 马上用很多冷水去冲洗受伤的部位, 冲洗时间达15至30分钟, 要借此步骤调低皮肤的温度, 减轻疼痛感觉以及伤害, 倘若存在严重灼伤的情况, 那就得防止自己去处理, 需用干净的纱布或者毛巾覆盖住伤口之处, 并且要尽快送去医院进行医疗救治。

若是吸入了大量烟尘从而感觉到不适, 那么就应当立刻转移到通风状况良好的空旷地方, 去呼吸新鲜的空气, 要是症状严重的话, 就要及时前往就医瞧看。

八、金属材料焊接性

碳钢焊接

低碳钢, 其含碳量是低于0.25%的, 它的焊接性良好, 通常情况下是不需要特殊工艺措施的, 只要选用合适的焊条或者合适的焊丝就行了。

中碳钢, 其含碳量处于0.25%至0.6%之间, 在进行焊接的时候, 容易产生淬硬组织跟冷裂纹, 所以需要进行预热, 预热温度是150至250℃范围内, 要选用低氢型焊条, 并且要控制焊接时的热输入。

高碳钢, 其含碳量是大于0.6%的, 它的焊接性不好, 在焊接之前, 需要预热到250至350℃以上, 要采用低氢型焊条, 焊完之后, 要进行缓冷以及热处理, 这么做是为了消除应力进而改善组织。

不锈钢焊接

在石油化工设备焊接里, 奥氏体不锈钢存在的主要问题是焊接时会有晶间腐蚀, 为防止这种晶间腐蚀, 在焊接时常常选用含钛像A132或铌像A137等稳定化元素的焊条, 或者选用超低碳焊条像A002, 采用小电流、快速焊、短弧焊这种方式, 减少焊缝处在敏化温度区间也就是450 – 850℃的停留时间, 以此降低晶间腐蚀倾向。

铁素体不锈钢, 焊接之时容易出现脆化状况, 这其中涵盖475℃脆化以及σ相脆化, 于焊接管道之际, 为了防止脆化, 焊前预热温度应控制在100至300℃范围之内, 要采用小热输入焊接工艺, 需避免在475℃附近长时间逗留, 焊后能够进行快速冷却, 若有必要应当进行退火处理, 从而恢复韧性。

双相不锈钢在焊接的时候, 要严格把控热输入。于海洋工程结构焊接当中, 要采用恰当的焊接方法, 像是TIG、MIG, 选择适宜的焊接参数, 将热输入控制于特定范围, 以此保证焊缝以及热影响区的奥氏体跟铁素体比例, 避免因热输入不合适致使相比例不协调出现, 从而影响焊接接头的耐蚀性以及力学性能。

铝合金焊接

某种物质在铝合金的表面, 存在着一层致密的氧化膜, 这层氧化膜是Al₂O₃, 它的熔点高到了2050℃, 会对焊接熔合形成阻碍, 并且铝合金具备很强的导热性, 在焊接的时候热量散失速度快, 所以容易致使焊接出现变形。在航空航天领域里, 针对铝合金结构件进行焊接时, 常常会采用TIG焊或者MIG焊。在进行焊接之前, 需要运用机械方式, 像是进行刮削这样特别的做法, 或者使用化学方式, 例如采取碱洗这种专门的法子, 将焊件表面的氧化膜彻彻底底地清理干净；在焊接的整个进程当中, 要合理地挑选焊接电流大小, 挑选焊接时用的电压适合度, 还要挑选焊接速度快慢度, 采用恰当的工装夹具以刚性方式固定住焊件, 或者运用反变形法, 采用随焊激冷等一系列措施来控制变形情况；对于厚板焊接而言, 可以采用多层多道焊这种方式, 去控制层间温度。

异种金属焊接

拿钢与铝的焊接来说, 钢跟铝的物理性能（譬如熔点、热膨胀系数）以及化学性能区别很大, 径直焊接会于接头处生成脆性金属间化合物, 致使接头强度降低, 在汽车发动机部分零部件制造中, 使用过渡层焊接工艺, 像在钢表面先镀如锌、铜等金属当作过渡层, 接着和铝焊接；或者运用特殊的钎焊工艺, 挑选适宜的钎料还有钎焊温度, 借助钎料在母材间的扩散与溶解, 形成优良的接头连接, 减少金属间化合物的生成, 提升接头质量。

九、焊接符号与图纸

焊接符号

用以表示焊缝横截面形状那些基本符号, 像表述角焊缝之时用等边三角形来表示, 而对接焊缝用直线去代表, V形坡口对接焊缝则以带有斜边的直线来呈现, 能够特别直观地把焊缝的基本形式反映出现。

将现场焊符号这个用于补充说明焊缝某些特征的, 是一个涂黑小旗, 表示该焊缝要在现场施焊的, 与周围焊符号这个表示焊缝环绕焊件周围进行焊接的, 用于补充说明焊缝某些特征的, 相互区分开来。

尺寸标注, 涵盖焊缝长度, 以及宽度, 还有厚度, 包括坡口角度, 及钝边尺寸等情况。比如说, 在进行角焊缝标注之时, 会注明焊脚尺寸；而对接焊缝呢, 则会标注坡口深度, 以及间隙等尺寸, 以此为焊接施工提供精确的数据依据。

图纸识读

识别图纸上的V型坡口形式, 识别U型坡口形式, 识别X型等坡口形式, 并依据焊件厚度确定坡口尺寸, 依据焊接方法确定坡口尺寸, 依据工艺要求确定坡口尺寸, 比如确定V型坡口的角度, 确定钝边大小, 确定装配间隙等, 以此保证焊接时能够充分熔合, 进而获得良好的焊缝质量。

焊缝位置方面, 要清晰地确定平焊位置, 还要明确立焊位置, 也要清楚横焊位置, 更要知晓仰焊位置。不同位置的焊接, 其难度不一样, 工艺要求也不相同, 平焊的操作相比而言较为容易, 焊接质量较容易得到保证；立焊则需要对熔池形状以及尺寸加以控制, 以此来防止液态金属出现下淌的情况；横焊同样需要控好熔池形状与尺寸来避免液态金属下淌；仰焊的难度是最大的, 对于焊工个人的技术以及操作有着较高标准的要求，图纸标注能够对焊工起到帮助作用, 助其选择恰当合适的焊接工艺以及操作方法。

焊接之后, 对于热处理的工艺要求, 像退火、正火、回火、调质这类处理, 图纸会表明是否需要进行, 同时还会标注处理时的温度、时间以及冷却方式等参数, 利用焊后热处理这种方式, 来改进焊接接头的组织与性能, 进而消除残余应力。

十、焊接技术发展趋势

自动化与智能化

机器人焊接, 在汽车制造行业有着广泛应用, 机器人能够依据预设程序, 精确地完成焊接操作, 以此保证焊接质量的稳定性, 保证焊接质量的一致性, 进而提高生产效率, 减少人工成本, 降低劳动强度, 并且还能在恶劣环境下工作。

视觉传感, 借助视觉传感器, 实时去获取, 焊接过程期间的图像信息, 像是焊缝位置、形状以及熔池状态等, 之后反馈给控制系统, 达成对焊接过程的实时监测以及调整, 助力提高焊接质量的可靠性与适应性, 比如处于复杂结构件的焊接当中, 能够自动跟踪焊缝, 从而确保焊接精度。

针对如下情况, 即从焊接进程里的实时参数（具体涵盖电流、电压以及焊接速度等方面）, 还有焊件的改变状况 如材料厚度呈现波动态势、存在装配误差等, 通过这种自适应控制, 来自动对焊接工艺参数予以调整这么做的目的在于确保焊接质量不会受到外界因素的干扰, 进而达成智能化的焊接生产。

新材料焊接

高强钢, 因建筑、桥梁等行业对于结构轻量化以及高强度要求不断提升, 导致其应用愈发广泛, 研发适配高强钢的焊接材料与工艺, 把控焊接热影响区的组织跟性能, 防范裂纹出现, 提升接头的强度还有韧性成为研究重点。

常被用于航空航天、石油化工等领域的镍基合金, 因具备耐高温、耐腐蚀等多项优良性能的缘故而已。针对镍基合金的焊接冶金过程展开研究, 解决关乎焊接过程的热裂纹、气孔等各类缺陷, 开发专用的焊接设备以及工艺, 以此满足特殊工况之下的使用要求。

要研究复合材料, 像碳纤维增强那种复合材料, 其在航空航天领域用场正渐渐增多, 还要去研究复合材料跟金属或者别的材料的对接技术, 开发适应复合材料的焊接办法以及工艺, 解决界面结合强度还有可靠性方面的问题, 进而拓展复合材料的应用范畴。

绿色焊接

开发针对低烟尘的新型焊接材料, 要求其具备低毒特性, 以此减少焊接流程中烟尘生成, 还能同步降低有害气体产生量, 进而改善工作存在的环境状况, 实现对焊工健康的保护, 像选用采用环保型药皮配方的焊条, 可达成降低烟尘中有危害物质含量的目的。

能源节约设备: 开展高效节能焊接电源以及设备的研发工作, 比如说逆变式焊接电源, 相较于传统电源而言, 具备更高的电能转换效率, 能够减少能源消耗状况, 进而降低生产成本, 这符合可持续发展的相关要求。

环保工艺方面, 冷金属过渡, 也就是CMT工艺, 它属于一种新型焊接工艺, 其具备怎样的特点呢, 特点是在焊接进程当中, 能够达成无飞溅的状况, 并且热量输入低, 进而减少对焊件的热影响, 还能降低变形以及缺陷产生的概率, 与此同时, 减少能源消耗以及焊接烟尘排放, 它是一种绿色环保的焊接工艺, 在薄板焊接以及对焊接质量有着高要求的场合, 拥有广阔的应用前景, 情况就是如此。

推荐学习资源

– 书籍：

《焊接冶金学》, 它深入地剖析焊接过程当中的冶金反应, 还剖析组织转变情况, 以及性能变化情况, 进而为理解焊接质量控制提供理论基础。

《焊接方法与设备》, 全面介绍不同的焊接工艺方法, 涵盖工艺参数的选择, 涉及焊接设备之原理, 包含其结构及应用，具备很强的实用性。

对于从事相关领域焊接工作的人员有着重要指导意义的, 是《ASME锅炉与压力容器规范》, 它属于那些在锅炉与压力容器设计、制造、检验等这些方面的权威标准。

– 标准：

美国焊接学会标准, 在国际上有着广泛影响力, 其涵盖焊接材料标准, 涵盖焊接工艺标准, 涵盖质量控制等多方面标准, 能为焊接行业提供技术规范。

国际标准化组织的标准，是全球通用的标准体系, 该体系在焊接质量分级方面有标准, 在检测方法等方面也有标准, 并且这些标准对国际间的焊接技术交流与合作起到了促进作用。

我国焊接领域有一项名为GB的标准, 此标准是中国国标, 它是综合国内实际情形与行业当下需求所制定出来的, 其对于规范国内焊接行业的向前发展起着关键重要的作用。

要进行实践, 先参与焊工技能培训, 再考取 AWS 焊工资格证或者 ISO 9606 焊工资格证, 经过系统培训以及实际操作, 就此掌握各类焊接方法与技能, 去熟悉焊接质量控制流程, 进而获得权威的资格认证, 最终提升在焊接领域的就业竞争力以及专业水平。

对身为焊接专业的人而言, 掌握上述知识是其基石, 与此同时, 要结合实际操作经验, 还要持续学习新技术, 并且要不断提升个人的焊接技术水平以及综合能力, 以此来适应焊接行业持续发展的需求。
