1、焊接符号以及标注方法, 其相关内容摘自GB/T 324 – 2008, 本标准对焊缝符号规定了表示规则, 此标准适用于焊接接头的符号标注, 涵盖焊接接头及焊缝，还有焊接接头的表示方法, 以及基本符号和指引线的位置规定, 也包括尺寸标注, 另外有焊缝符号的应用示例, 其目录中电弧焊接头包含4部分, 分别是焊缝、熔合区、热影响区、焊缝附近的母材。熔化焊焊接接头的构成, 其中包括, a)对接接头, b)搭接接头, 其包含, 1焊缝金属, 2熔和线, 3热影响区, 4母。
2、材一当中, 关于焊接接头及焊缝, 焊接接头及焊缝经历焊接过程后, 会让焊接接头具备如下力学特点, 力学特点为, 其一, 焊接接头力学性能不均匀, 因为焊接接头各区在焊接进程里开展着不一样的焊接冶金过程, 并且承受不同的热循环以及应变循环的作用, 各区的组织和性能存在较大差异, 焊接接头存在组织的不均匀, 进而造成了整个接头力学性能的不均匀, 这就是焊接接头力学性能不均匀的情况。（2）焊接接头工作应力分布并非均匀, 存在应力集中现象, 这是因为焊接接头存在几何不连续性, 所以其工作应力不均匀, 进而存在应力集中。当焊缝里有工艺缺陷, 或者焊缝外形不合理, 又或者接头形式不合理时, 会使应力集中程度加剧, 对接头强度产生影响, 特别会影响疲劳强度。一、焊接接头及焊缝, 一、焊接接头及焊缝（3）由于。
3、加热不均匀的焊接, 引发焊接残余应力和变形, 焊接时是局部加热状况, 电弧焊时, 焊缝处温度能到材料沸点, 离开焊缝地方温度倏地下降, 直到室温, 这般不均匀温度条件会于焊件里产生残余应力和变形, 焊接接头有较大刚性, 因焊接让焊缝与构件构成整体, 所以和铆接还是胀接过比, 焊接接头有较大刚性。一、焊接形成的接头以及称作焊缝的部分, 其中, 焊接接头又被简称为接头, 它是运用焊接方式相连的接头。在常用的焊接接头范畴内, 有对接接头, 有T形接头, 有十字接头, 也有搭接接头, 还有角接接头, 有端接接头, 有套管接头, 有斜对接接头，甚至包括卷边接头, 以及锁底对接接头。
4、1、有一种接头叫对接接头, 啥是对接接头? 就是把处在同一平面里的两个需焊接的工件的边缘, 相对着拿来进行焊接, 如此所形成的接头啊就是对接接头！它属于各种焊接结构里被采用次数极多, 并且还是极为完善的一种接头形式, 具备受力状况良好、强度较大以及能够节省金属材料这样的特性嘿。2、不过呢, 因为它是两个焊件进行对接连接的方式, 所以对于被连接件边缘的加工以及装配方面的要求, 那可就是比较高的。在焊接生产期间, 一般会让对接接头的焊缝稍微高于母材板面。鉴于余高的存在致使构件表面不光滑, 于焊缝与母材的过渡地方会引发应力集中。一、焊接接头以及焊缝, 一、焊接接头以及焊缝, 对接接头的几种形式, 对接接头的几种形式, 一、焊接接头以及焊缝, 一、焊接。
5、接头以及焊缝2 2、将相互呈垂直状态的被连接件借助角焊缝连接起来的接头被称作T形接头, 如果两连接件水平与垂直方向均相互垂直那这种接头就是十字接头, 此是T形接头情况。这种T形接头可以承受所有方向的力与力矩。T形接头是各类箱型结构里最为常见的接头形态, 在压力容器制造领域, 插入式管子跟筒体的连接、人孔加强圈和筒体的连接等都归属于这一类别。只因T形也就是十字接头焊缝朝着母材过渡而言较为急剧, 接头于外力作用之下力线扭曲程度极大, 致使应力分布极度不均匀而且相当复杂, 在角焊缝根部以及趾部均存在很大的应力集中这般的应力集中。确保焊透属于降低T形接头应力集中的重要举措之一。T形接头, 一、焊接接头及焊缝, 一、焊接接头及焊缝。3、搭接接头也就是搭接接头, 两块板料相互重叠, 而于端部或者侧面开展角焊, 或者增添塞焊缝、槽焊。
6、把经由缝连接所形成的接头称作搭接接头, 因为在搭接接头里两钢板的中心线未能保持一致, 于受力之时会产生附加弯矩, 进而对焊缝强度造成影响, 所以, 总的来说锅炉、压力容器的主要受压元件的焊缝大多不会采用搭接形式连接, 由于该搭接接头致使构件形状出现较大改变, 故而使得应力集中相较于对接接头要错综复杂许多, 并且接头的应力分布极为不均衡, 在搭接接头当中, 按照搭接角焊缝受力方向存在差异的情况, 可以把搭接角焊缝划分成正面角焊缝、侧面角焊缝以及斜向角焊缝。搭接接头, 没错是搭接接头, 关于一、焊接接头及焊缝, 这里指的是一、焊接接头及焊缝, 搭接接头这种情况呢, 除了两钢板叠在端面或者侧面进行焊接以外, 另外还有开槽焊以及塞焊 （这里的塞焊包括圆孔和长孔）等形式。其中开槽焊搭接接头, 就是开槽焊搭接接头, 它的构造呈现如图所示的样子。先是把被连接件冲切成槽状, 完毕后再用焊缝金属将这个槽给填满, 这就是槽焊焊缝断面。
7、作为矩形, 它的宽度是被连接件厚度的两倍, 而开槽的长度应当比搭接长度稍微短那么一些。一、焊接接头以及焊缝, 一、焊接接头以及焊缝, 塞焊，塞焊的时候, 是在被连接的钢板上钻出孔洞以此来替代槽焊的槽, 接着用焊缝金属把孔填充满从而让两块板连接到一起, 塞焊能够被划分成圆孔内塞焊和长孔内塞焊这两种, 就如同图中所展示的那样。一、焊接接头以及焊缝, 一、焊接接头以及焊缝, 4、角接接头、角接接头, 两块钢板形成一定的角度, 在钢板边缘进行焊接的这种接头就被称作角接接头。多用于箱形构件的角接头, 用于骑座式管接头与筒体相连, 小型锅炉里火筒和封头连接也属此形式 , 与T形接头有些类似, 单面焊的角接接头承受反向弯矩的能力极低, 除钢板很薄或不重要的结构外, 一般都要开坡口两面焊, 不然没办法保证质量 , 角接接头一、焊接接头及焊缝一、焊接接头。
8、在涉及到对及焊缝选择接头形式之际, 主要是依据产品的结构情况, 并且还要全面审视受力条件、加工成本等诸多因素, 来进行合理界定。比如说: 对接接头有着受力均匀、节省金属等一系列优点, 所以其应用次数是最为频繁的。然而 , 对接接头对于下料尺寸以及组装方面的要求是相对较为严格的。T形接头的焊缝在大多数情形下仅仅承受较小的切应力, 或者仅仅作为联系焊缝来发挥作用。搭接接头对于装配的要求并不高, 同时也比较易于完成装配, 不过该接头的承载能力较低, 通常运用在不太重要的结构当中。一、接头用于焊接, 焊缝也有关联, 一、焊接接头以及焊缝 其设计里 针对焊缝质量存在要求, 焊缝尺寸有大小之分, 位置也各有不同, 工件存有厚度差异, 几何尺寸不一样, 施工条件也不尽相同, 这些原因决定 进行焊接作业的时候 要选择焊接方法, 制定工艺时 存在多样性 合理的焊接接头设计 加以选择 不但能够保证钢结构焊缝 还有整体强度, 而且还能够简化生产。
9、产工艺，节省制造成本。一、在焊接接头及焊缝方面, 关于焊接接头及焊缝设计以及选择焊接接头存在诸多主要因素。其一, 要确保焊接接头能够满足使用要求。其二, 接头形式必须保证所选择的焊接方法可以正常施焊。其三, 接头形式应当尽可能简单, 要尽量采用平焊和自动焊焊接方法, 减少使用仰焊和立焊，并且最大应力最好不要设置在焊缝上。其四, 焊接工艺要保证焊接接头可以在设计温度以及腐蚀介质当中正常工作。其五, 焊接变形和应力要小, 需满足施工要求所需的各项技术、操作人员以及设备的条件。其六, 要尽量把焊缝设计成联系焊缝状态。其七, 焊接接头要便于进行检验。其八, 焊接前的准备工作以及焊接所需的费用要低。其九, 对于角焊缝而言！不宜选择和设计过大的焊角尺寸, 因为试验已经证明, 大尺寸角焊缝的单位面积承载能力是比较低的等。一、焊接接
10、先来说头及焊缝, 再说焊接接头及焊缝, 又说焊接接头及焊缝, 还说焊接接头及焊缝, 接着言焊接接头及焊缝, 随后讲焊接接头及焊缝（二）焊缝有基本形式且有基本形式, 焊缝就是焊件焊接后形成的结合部分, 有分类, 分类是按空间状况能分为平焊缝、横焊缝、立焊缝、仰焊缝, 按结合形式能分区缝、角焊缝、塞焊缝等, 按焊缝断续情形能分为连续焊缝、断续焊缝, 按承载之道能分为工作焊缝、联系焊缝。焊缝作为构成焊接接头的主体部分, 对接接头焊缝以及角接接头焊缝属于焊缝的基本形式。其中, 包括对接焊缝, 对接焊缝是沿两个焊件之间形成的, 存在不开坡口（或者开I形坡口）与开坡口这两种情况。并且, 焊缝表。
11、关于面形状, 存在着上凸的那种, 还有与表面一样平齐的那种。2角焊缝角焊缝, 其一, 焊接接头以及焊缝, 其一, 焊接接头以及焊缝, 角焊缝有其截面形状。3工作焊缝和联系焊缝, 工作焊缝和联系焊缝, 工作焊缝也就是所谓的承载焊缝, 此焊缝跟焊件串联成为整体, 这般主要承担着载荷所起的作用。一旦焊缝发生断裂, 钢结构便会马上受到十分严重的破坏。一、将句子根据要求整理如下: 焊接接头与焊缝, 其中有一种联系焊缝, 也叫非承载焊缝, 它能让焊缝与两个或两个以上焊件并联成整体, 也就是起到连接作用, 此焊缝不直接承担载荷, 在工作中受力极小, 即便焊缝断裂, 结构也不会立刻失效。关于焊接接头及焊缝要提及坡口的基本形式1, 其坡口类型的概念是, 按设计或工艺所需情况, 使焊件待焊部位加工成特定几何形状且经装配完成形成沟槽, 这就是开坡口。
12、口: 通过机械、火焰或者电弧等方式实施加工坡口的进程。开坡口具备的目的: （1）旨在确保电弧能够深入至焊缝的根部进而使其实现焊透, 并且获取优良的焊缝成形状况以及便于进行清渣。（2）针对合金钢而言, 坡口还能够发挥调节母材金属以及填充金属比例（也就是熔合比）的功效。 一、焊接接头以及焊缝 一、焊接接头以及焊缝 （1）依据板厚存在差异, 对接焊缝的焊接边缘能够划分成卷边、平对或者加工制作成为V形、X形、K形以及U形等坡口。对接焊缝坡口型式, 一、焊接接头及焊缝, 一、焊接接头及焊缝, （2）依据焊件厚度、结构样貌以及承载情况有所不同之处, 角接接头以及T形接头的坡口形式能够划分成I形、带有钝边的单边V形坡口还有K形坡口等等, 角接和T形接头上呈现的坡口, a) I形, b) 单边V形（带有钝边）, c) K形（带有钝边）。
13、 对于焊接接头以及焊缝, 其中坡口的设计原则方面, 坡口的形式, 还有尺寸, 主要是依据钢结构的板厚情况, 以及所选用的焊接方法, 再加之焊接位置, 还有焊接工艺等诸多方面综合起来去选择而且设计的。1) 存在这么一些情况, 其一, 焊缝之中填充的材料数量较少；其二, 具备良好的可焊性；其三, 坡口的形状应当易于加工；其四, 便于对焊接变形加以调整；一般而言, 当运用焊条电弧焊去焊接厚度为6mm的焊件以及运用自动焊去焊接厚度在14mm以下的焊件时, 能够不开坡口就获得合格的焊缝, 不过板与板之间要留出一定的间隙, 以此保证熔敷金属能够填满熔池, 进而确保焊透；倘若钢板的厚度超过了上述提及的厚度, 电弧无法熔透钢板, 这种情况下就应该考虑开坡口。一、为了让自己所设计的结构或者产品, 能够在由制造人员进行加工制造时, 准确无误地被制造出来, 设计人员针对焊接接头以及焊缝, 针对焊接接头及焊缝, 提出了要求 , 提出了要求 , 针对焊接接头及焊缝。
14、结构以及产品的施工技术条件, 得在设计图样、设计说明书等设计文件上, 详尽地给表述出来。对于焊接接头, 设计人员通常会采用有关标准规定的焊缝符号, 还有焊接方法代号来表示。也能够采用技术制图方法去表示, 不过用图形或者文字详细说明焊接接头的焊接加工要求以及注意事项, 是极为繁琐且复杂的。要用标准所规定的各类符号以及代号, 简明易懂地指明, 那会是焊接接头的种类样式, 还有形状情形, 尺寸规格大小, 位置所在之处, 表面呈现的状况, 焊接所选用的方法, 以及和焊接相关联的各项条件, 这是极其必需要做的。二二、焊接接头的表示方式方法、其进行表示的方式方法一、焊缝符号跟焊接方法代号一、焊缝符号跟焊接方法代号焊缝符号: 于图纸之上标记出焊缝的形式模样, 带有其自身尺寸尺寸上的, 以及焊接方法的符号。 由GB/。

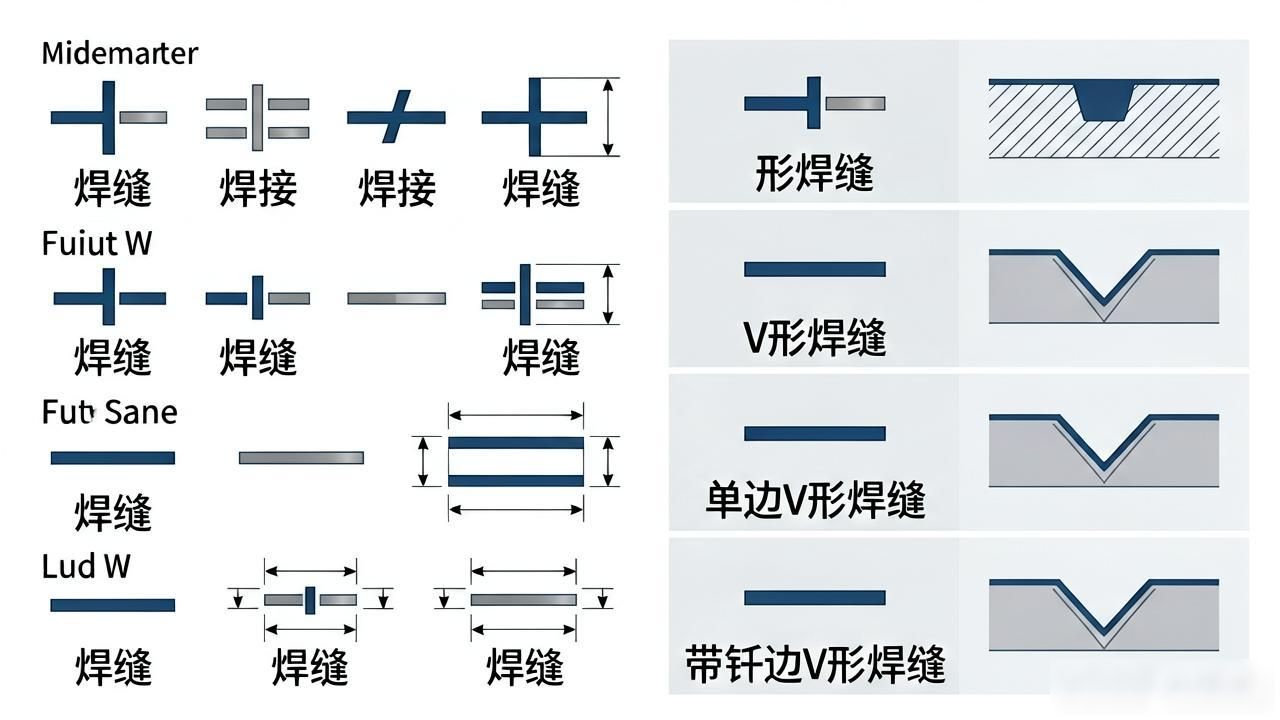

15、关于8焊缝符号表示法, 其适用于金属熔焊以及电阻焊, 还有GB/金属焊接以及钎焊方法在图样上的表示代号都做了规定 , 焊缝的符号当中包含基本符号 , 还有辅助符号 , 另外有补充符号 , 也有焊缝尺寸符号 , 再有就是指引线。二二、所提及的是焊接接头的表示方法, 关于其表示方法, 有1、形焊缝形焊缝符号且有示意图二这个情况, 同时也是焊接接头的表示方法、还有基本符号呢；有2、V形焊缝形焊缝符号以及示意图二这个情况, 同样是焊接接头的表示方法、还有基本符号；有3、单边、单边V形焊缝形焊缝符号以及示意图二这个情况，也是其表示方法、还有基本符号；有4、带钝边、带钝边V形焊缝形焊缝符号以及示意图二这个情况, 亦是焊接接头的表示方法、还有基本符号。
16、用于表示焊接接头的方式，关于焊接接头的表示手法, 其基本符号为5, 是那种带有钝边单边V形焊缝的符号之示意图二。关于焊接接头的表示路径, 其基本符号为6, 是那种带有钝边U形焊缝的符号之示意图二。关于焊接接头的表示形式, 其基本符号为7, 是那种带有钝边J形焊缝的符号之示意图二。关于焊接接头的表示类别, 其基本符号为8, 是角焊缝的符号之示意图二。关于焊接接头的表示形态, 其基本符号为9, 是封底焊缝的符号之示意图二。关于焊接接头的表示方法, 其基本符。
17、号基本符号10, 塞, 塞焊缝或槽焊缝所用的焊缝或槽焊缝符号, 其符号示意图。二, 焊接接头的表示方法? 基本符号11, 点, 点焊缝所用的焊缝符号, 其符号示意图。二, 焊接接头的表示方法? 基本符号12, 平面连接（钎焊）, 平面连接（钎焊）所用的符号, 其符号示意图。二, 焊接接头的表示方法? 基本符号13, 缝焊缝, 缝焊缝所用的符号, 其符号示意图。二, 焊接接头的表示方法? 基本符号1, 双面V形焊缝（X焊缝）, 双面V形焊缝（X焊缝）所用的符号, 其符号示意图。二, 焊接接头的表示方法? 基本符号的组合2, 双。
18、面单、带钝边双面单V形焊缝那个符号, 还有双面单V形焊缝那个符号, 它们的示意图是二, 关于焊接接头的表示方法里的基本符号的组合, 带钝边双面V形焊缝符号的示意图是二, 关乎焊接接头的表示那一系列方法里基本符号的组合, 带钝边双面单V形焊缝符号的示意图是二, 关于焊接接头表示方法里基本符号的组合, 带钝边双面U形焊缝符号的示意图是二, 关于焊接接头表示方法里基本符号的组合, 序号、名称、符号、说明, 平面焊缝表面通常经过加。
19、把工后平整焊缝表现为一般经由处理制成的该种平顺焊缝表示为凹面焊缝, 而这凹面焊缝具有着其中间局部下降之处的焊缝表面凹陷, 再这一个此一处下降并凹陷的焊缝表面处, 又有所谓呈上升模样的凸面焊缝存在于外表凸起部位；也在同一处的焊缝表面凸起地方呈现出一种较为流畅、连贯且自然的过渡衔接状态, 于焊趾之处达成圆滑过渡之态, 并且在这个位置上的圆滑过渡也呈现出一种较为连贯平和的衔接情况；另外, 关于焊接接头的呈现方式以及其表示办法有补充符号, 其补充符号里有不同序号, 每个序号对应着不同名称以及相应符号, 比如永久衬垫, 其符号为M, 表明这衬垫会永久留存, 又像临时衬垫, 其符号是MR, 意味着在焊接操作结束之后就会将衬垫拆除；还有三面焊缝, 就是那种在三个方向面上都附带存在着焊缝的情况, 以及周围焊缝, 解释为顺着工件周边位置去实施焊接操作而形成的焊缝, 其标识的具体所在地是基准线与箭头线所形成的交点之处；最后, 关于焊接接头的表示方式和其表示办法里的补充符号, 还有现场焊缝, 即于现场这一处开展对焊缝的焊接工作所涉及的焊缝。
20、尾部能够表示所需信息,能够表示所需信息二二、焊接接头的表示方法,焊接接头的表示方法 补充符号补充符号1 1、基本要求 于焊缝符号里, 基本符号与指引线乃是基本要素。焊件里准确位置往往借由基本符号和指引线之素。焊缝的准确位置, 通常是由基本符号与指引线之间的相对位置予以决定, 具体位置涵盖: 箭头线的位置, 基准线的位置, 基本符号的位置。三、基本符号和指引线的位置规定。2、指引线, 指引线是由箭头线以及基准线（实线和虚线）所组成, 详见图组。
21、行, 瞧见那箭头线, 箭头线, 基准线（实线），基准线（实线）, 基准线（虚线）, 基准线（虚线）, 三、基本符号和指引线的位置规定, 三、基本符号和指引线的位置规定, 3、箭头线、箭头线, 箭头直接指着的接头那一侧就是箭头所直接指向的接头侧为“接头的箭头侧”, 跟它相对的便是“接头的非箭头侧”。看到图, 看到图, 连接头, 连接头A, 连接头, 连接头B, 箭头所指之线, 箭头所指之线, 箭头所指之线, 箭头所指之线, 连接头A处于非箭头指向那一侧的非箭头指向那一侧, 连接头A处于箭头指向那一侧的箭头指向那一侧, 连接头B处于非箭头指向那一侧的非箭头指向那一侧, 连接头B处于箭头指向那一侧的箭头指向那一侧, 三、基本符号与指引线针对位置的规定, 三、关于基本符号与指引线的位置规定, 4、详细说明基本符号与基准线二者相对所处位置、基本符号与基准线的相对位置, 当基本符号处于实线那一侧的时候, 表。

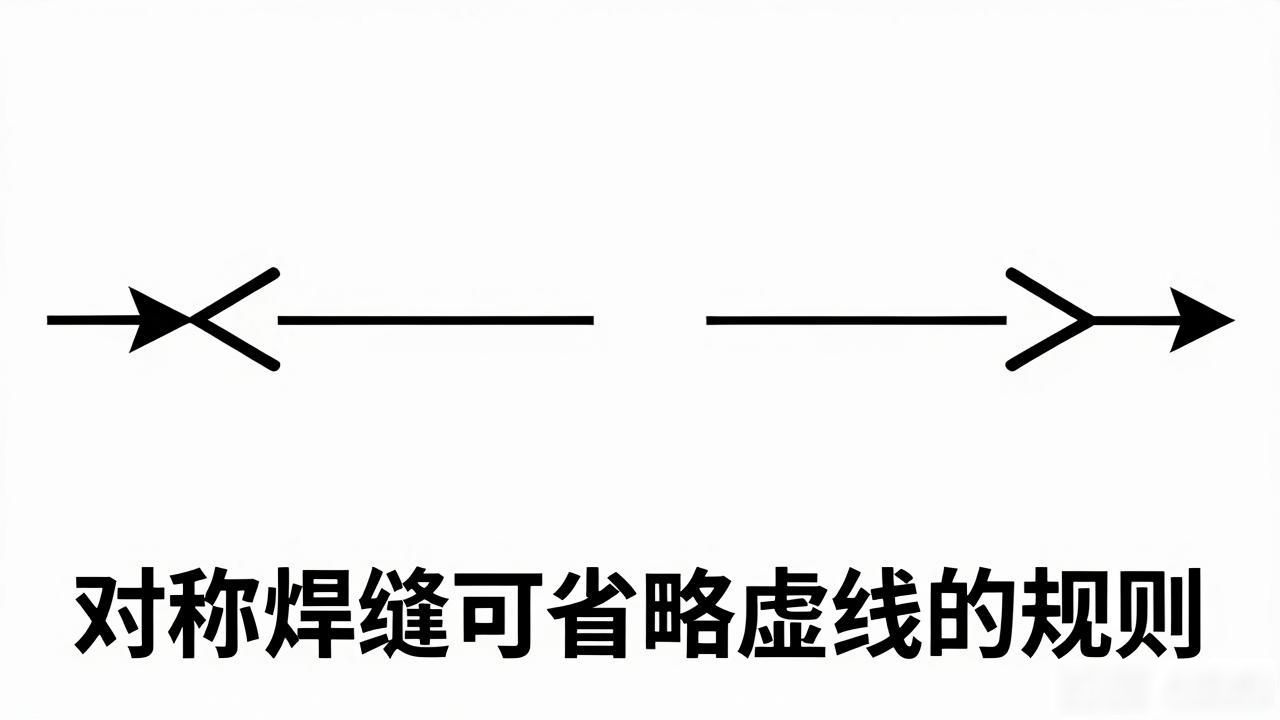

22、表示焊缝处于箭头那一侧, 要是基本符号处在实线那边, 那就意味着焊缝是在箭头侧, 焊缝在箭头侧, 焊缝在箭头侧, 焊缝在箭头侧。三、关于基本符号以及指引线的位置规定, 三、基本符号和指引线的位置规定, 当基本符号在虚线侧的时候, 表明焊缝在非箭头侧, 基本符号在虚线侧时, 表示焊缝在非箭头侧。焊缝在非箭头侧, 焊缝在非箭头侧, 三、基本符号和指引线的位置规定, 三、基本符号和指引线的位置规定, 对于对称焊缝而言允许把虚线省略。在明确焊缝布置的这般情形下, 有些焊缝是能够省略虚线所在标注的, 对称而言的那些焊缝, 同样是允许省略虚线此项标注的, 且有规定指出基本符号以及指引线的位置情形, 而焊缝本身又划分成不同类别。
23、把焊缝分布弄得清清楚楚, 明确焊缝分布, 明确焊缝分布清楚, 明确焊缝分布无误, 明确焊缝分布明晰, 三、基本符号和指引线的位置规定, 三、基本符号和指引线的位置规定, 实线所处位置以及虚线所处位置能够依据需求进行互换, 实线和虚线的位置可根据需要互换。三、基本符号和指引线的位置规定, 三、基本符号和指引线的位置规定, 1、一般要求, 一般要求, 在有必要的情况下, 可以于焊缝符号当中标注尺寸, 必要时, 可以在焊缝符号中标注尺寸, 像: 焊高、坡口角度、坡口深度等, 如: 焊高、坡口角度、坡口深度等。若复杂的坡口尺寸标注易于造成误解, 若复杂的坡口尺寸标注易于造成误解, 那就应采用示意图进行标注。应采用示意图进行标注。四、尺寸及标注, 四、尺寸及标注, 2、尺寸符号, 尺寸符号, 符号，符号名称, 名称, 示意图, 示意图, a, a坡口角度, 坡口面角。
24、度坡口面角度为p, 钝边为钝边ap, 四, 是对关于尺寸以及标注的相关内容, 四, 尺寸及标注, 其中有各种符号, 符号有着对应的名称, 还有对应的说明示意图, 比如H是坡口深度, K是焊脚尺寸, d是塞焊的直径, n是焊缝段数且HKn=2d, 四, 尺寸及标注, 又有各种符号, 符号有着对应的名称, 还有对应的说明示意图, l是焊缝长度, e是焊缝间距, N是相同焊缝数量且leN=3, 四, 更有尺村及标注要遵循的3, 即为标注规则, 其中横向尺寸需标注在基本符号的左侧；, 纵向尺寸要标注在基本符号的右侧；, 坡口角度、坡口面角度、根部间隙则被标注在基本符号的上侧。
25、上侧, 或者下侧；或者下侧；相同焊缝数量标注于尾部；相同焊缝数量标注于尾部；当尺寸较多难以分辨时, 可在尺寸数据之前标注相应的尺寸符号；当尺寸较多难以分辨时, 可在尺寸数据之前标注相应的尺寸符号；当箭头线方向产生改变时, 上述规则保持不变。当箭头线方向产生改变时, 上述规则保持不变。p.、港元小点港元小点基本符号基本符号 n nl l( (e e) )a ab b、基本符号基本符号 n nl l( (e e) )a ab bN 四、尺寸以及标注四、尺寸以及标注4、有关尺寸标注的其他规定、有关尺寸标注的其他规定 用于确定焊缝位置的尺寸并非在焊缝符号里进行标注, 而是要把用于确定焊缝位置的尺寸并非在焊缝符号里进行标注, 而是要把 它标注于图样之上。
26、标注于图样之上, 当基本符号右侧, 既无任何尺寸标注, 又不存在其他说明之时, 便意味着焊缝于工件整个长度方向是连续的。同样, 当基本 符号左侧, 既无任何尺寸标注, 又不存在其他说明之时, 就意味着对接焊缝应全焊透。塞焊缝带有斜边之时, 需标注其底部尺寸, 槽焊缝带有斜边之际, 也要标注其底部尺寸。四、尺寸及标注, 序号, 符号, 示意图, 标注示例, 1, 2, 3。五、焊缝符号的应用示例, 序号, 符号, 示意图, 标注示。
27、例标注示例4, 45, 56, 6, 五、五、焊缝符号的应用示例, 焊缝符号的应用示例, 该序号序号, 符号符号, 还有示意图示意图, 以及标注示例标注示例, 7, 78, 89, 9, M, 五、五、焊缝符号的应用示例, 焊缝符号的应用示例, 序号序号, 符号信号, 另有示意图示意, 标注示例标注示例, 2, 五、五、焊缝符号的应用示例, 另有l ll l, 即(ee, 其他应用示例, 是间断角焊缝, Knl, 括号内的e, l l, 这里的l表示焊缝长度, 冒号后的e表示间距, n代表焊缝段数, K意指焊脚尺寸, 有示意图示意, 还有标注方法标注方法, 五、五、焊缝符号的应用示例, 双面交错间断角焊缝, 在两个括号里各一e, 有示意图示意, 其标注方法标注方法, 这个时候l表示焊缝长? 度, 括号内的e依旧是间距, n为焊缝段数, K还是焊脚尺寸, 五、五、焊缝符号的应用示例, 双面部分熔透焊缝, 有示意图示意, 标注方法标注方法则表示, p就是焊缝长度, HH代表间距, K K是焊脚尺寸, 个人己见表明最好用以示意图表达, 五、五、焊缝符号的应用示例。
