钢结构焊缝符号最全的表示法

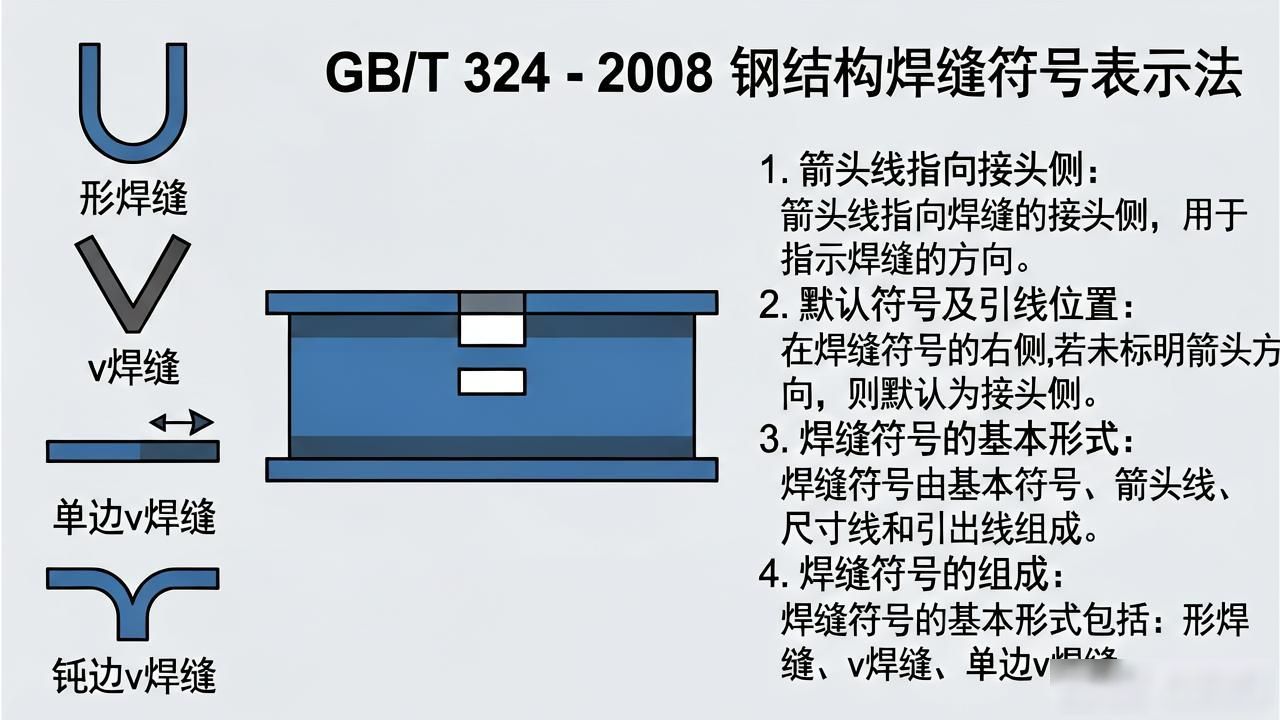

1、摘自GB/T 324 – 2008相关内容的焊接符号表达, 牙齿标准规定了焊接符号的表达规则, 牙齿标准适用于熔接接合的符号注解。1、基本符号、1、形焊缝、符号、图表、2、v焊缝、符号、图表、3、单边v焊缝、符号、图表、4、钝边v焊缝、符号、图表图表、1、默认要求焊接符号、默认符号以及引线焊接的精确位置, 通常涵盖箭头善意位置基线上基于位置的符号的位置, 2、引线, 引线是由箭头线和基线(实线与虚线)所组成, 图, 3、箭头线, 箭头直接指向的接头侧称作“接头的箭头侧”, 反之称作“接头的箭头侧”, 图, 4、焊接在箭头侧, 焊接在箭头侧, 预设符号在虚线侧, 表明焊接在箭头侧而异于箭头侧。焊接在箭头以外的一侧，焊接在箭头以外的一侧，

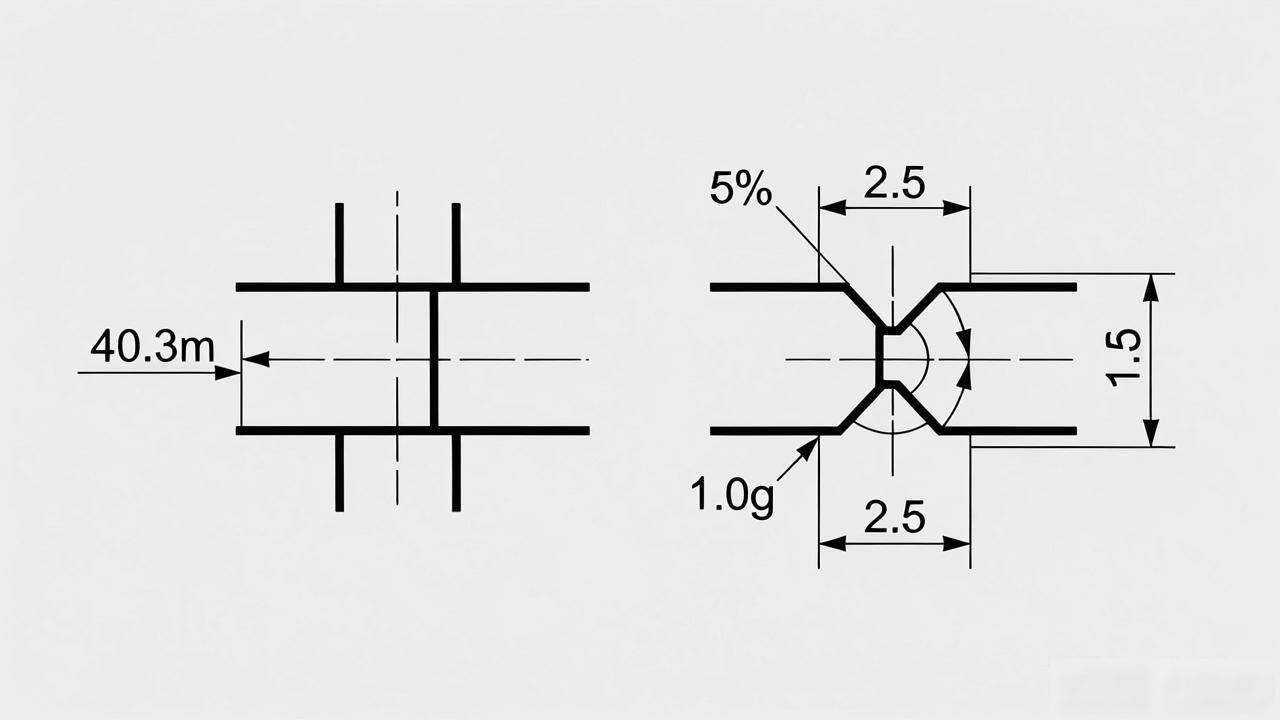

2、1、对称焊接之时, 能够省略虚线, 当对称焊接以及明确的焊接放置之际, 某些焊接同样能够省略虚线, 焊接分布明确的情况下, 实线与点线的位置能够依据需要进行互换。2、一旦需要, 在焊接符号之中能够标注尺寸, 像焊接高度、坡口角度、坡口深度之类的尺寸。倘若复杂的槽尺寸标注容易引发误解, 那就应该采用外形图标注。3、尺寸符号有着其自身的标注惯例, 水平尺寸标注处于预设符号的左边, 垂直尺寸显示在基本符号的右侧。槽角度, 槽角度, 布线间隙标注处于基准符号的上方或者下方, 尾部呈现相同的焊接数。要是尺寸数众多, 极难区分, 能够在尺寸数据之前显示相应的尺寸符号。倘若箭头线方向产生变更, 那么上述规则不会改变。p.H.K.d, 预设符号, nl (e), ab, p.H.K.d, 预设符号, nl(e), ab, n；要是预设符号右侧没有尺寸, 也不存在其他说明, 那就表明焊接在工件的整个长度方向上是连续的。要是预设符号左边既不存在尺寸标注, 又不存在别的描述, 那就表明对接熔接得完全熔接才行。要是插头焊缝、坡口焊缝有着倾斜边, 那就一定得指定底部尺寸。6, 焊接符号的应用示例, n代表焊缝段数；K是焊脚尺寸, 双面交错间断焊缝, K, K, nl, nl，(e), (e), l为焊缝长度；e是间距；n是焊缝段数；k是焊脚尺寸, 双面部分焊缝, p是焊接长度；h是间距；k是瑞格尺寸, 个人觉得最好用示意图来表达。
