干货来了:焊接符号与识图

焊缝的基本搭接形式:

焊接位置符号_焊缝尺寸符号_T形接头

四、T形接头:

焊缝尺寸符号_焊接位置符号_T形接头

五、斜角接:

焊接位置符号_焊缝尺寸符号_T形接头

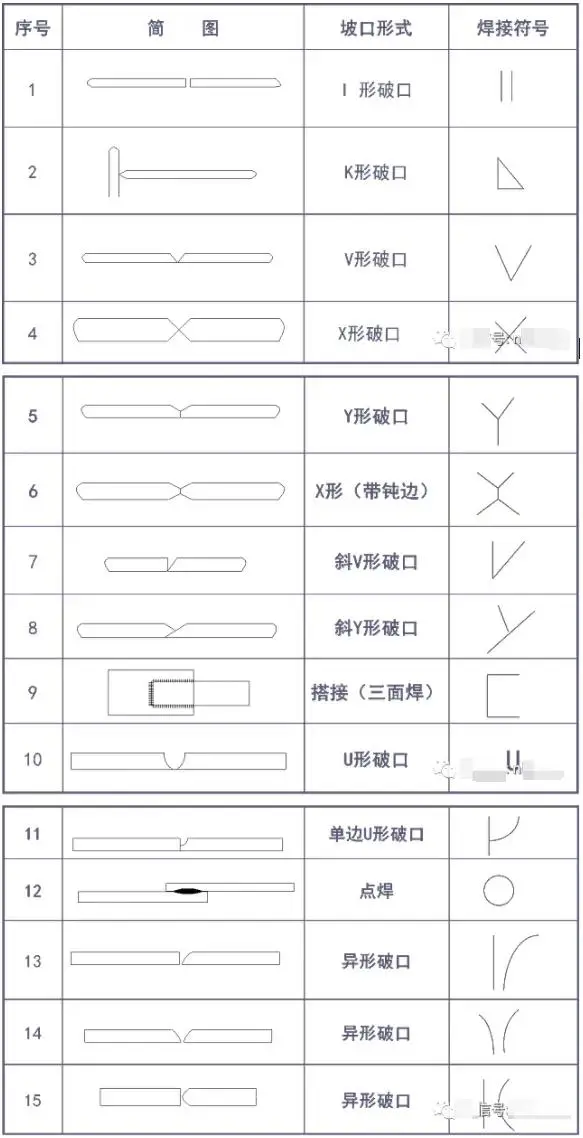

焊缝的基本破口形状:

焊缝尺寸符号_焊接位置符号_T形接头

焊缝的基本尺寸及相关概念:

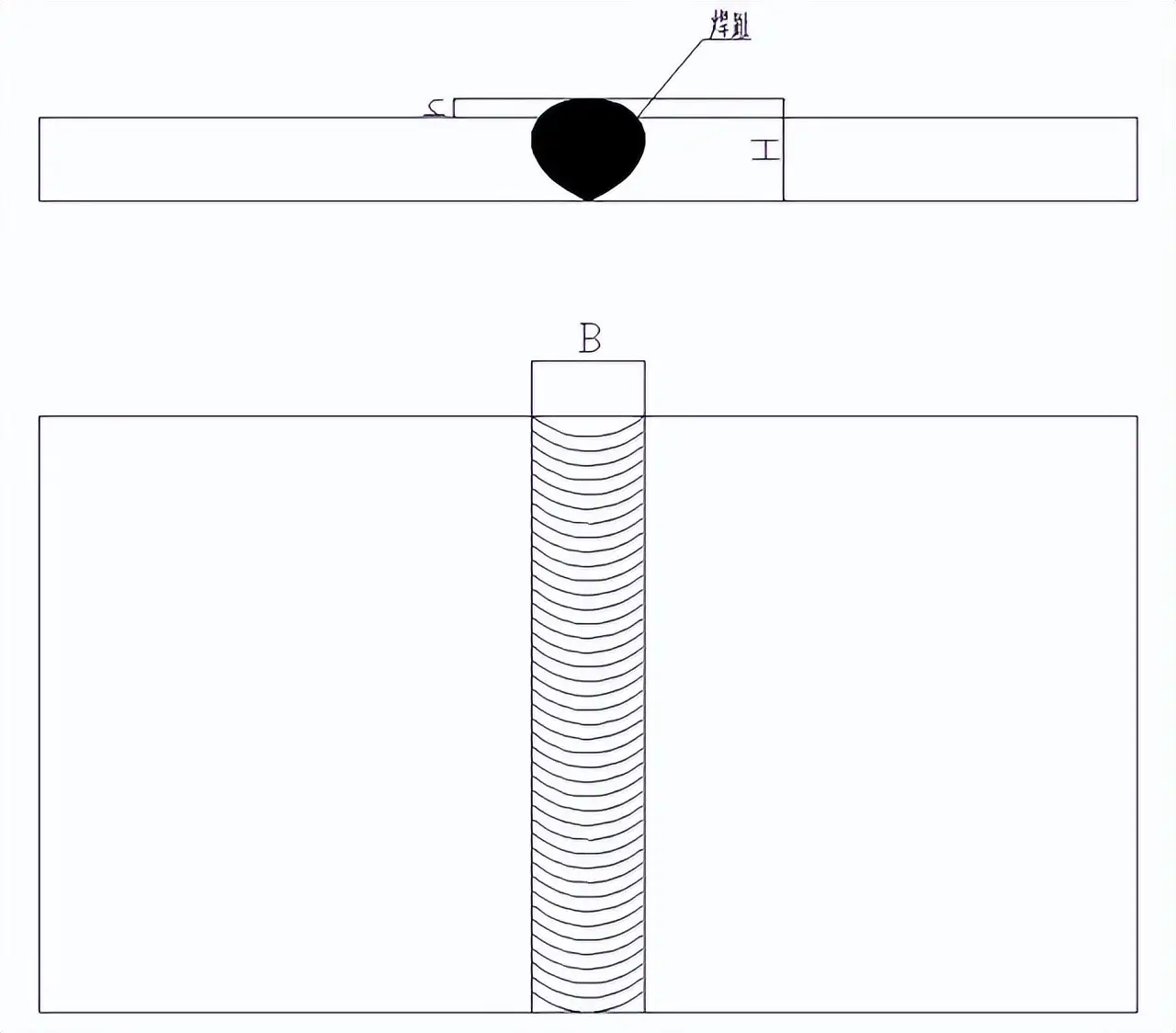

焊趾:焊缝表面与母材的交接处。

焊缝宽度(B):焊缝表面两焊趾之间的距离。

焊缝厚度:在焊缝横截面中,从焊缝正面到焊缝背面之间的距离。

焊脚尺寸, 是在角焊缝的横截面里所画出的最大等腰直角三角形当中, 直角边的长度。

焊脚, 是指在脚焊缝的横截面里, 某一个直角面上的焊趾, 到另一个直角面的表层, 所呈现出的最小距离。

熔深:在焊接接头的横截面上,母材或前道焊缝熔化的深度;

熔焊之时, 存在着焊缝成形系数, 它指的是, 于单道缝横截面上, 焊缝宽度B与焊缝计算深度H所形成的比值。

余高:超出母材表面连线上面的那部分焊缝金属的最大高度;

焊根:焊缝背面与母材的交接处;

弧坑, 是弧焊之时, 因断弧不符合恰当要求或者收弧不符合恰当要求, 于焊道的末端所形成的呈现为低洼状态的部分。

焊时, 于焊接热源作用之下之时, 焊件之上, 会形成具有一定几何形状的液态金属部分, 此部分被称作熔池。

焊接位置符号_焊缝尺寸符号_T形接头

焊接位置符号_焊缝尺寸符号_T形接头

破口角度:两破口之间的夹角;

焊接位置符号_焊缝尺寸符号_T形接头

破口面角度:待加工破口的端面与破口面之间的夹角;

焊缝尺寸符号_T形接头_焊接位置符号

焊接符号

一、焊接符号所指的定义, 乃是针对绘图上标记焊接方式、焊缝形态以及焊缝尺寸等技术要点的符号。

二、焊接符号的组成:

(一)焊缝符号:

1.基本符号:表示焊缝横断面形状的符号。

2.辅助符号:表示焊缝表面形状的符号。

3.补充符号:为了补充说明焊缝的某些特征而采用的符号。

(二)指引线:由箭头线和基准线组成。

(三)焊缝尺寸符号:表示焊缝形状尺寸的符号。

三、焊缝符号在图样上的标准位置说明:

对于焊缝符号, 尺寸符号以及尺寸数值, 在标准里, 其在指引线上的标注位置有着明确规定, 绘制焊接图的时候, 要必须严格遵守。

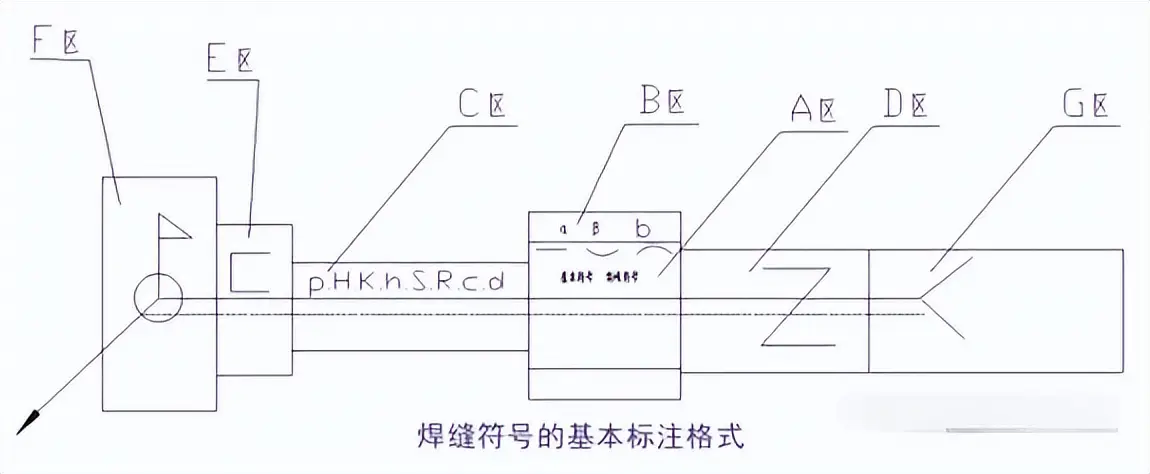

把符号以及数值针对于基准线的标注位置划分成A至G这七个区, 这各区针对基准线的位置是固定的, 不管标注的箭头线方向产生怎样的变化, 它们针对基准线的位置都不会出现改变。

焊缝尺寸符号_T形接头_焊接位置符号

A区, 属于主要功能区, 标注基本符号, 标注特殊符号, 标注补充符号里的垫板符号, 标注辅助符号中的平面符号, 标注辅助符号中的凸面符号, 标注辅助符号中的凹面符号。

B区, 它属于补充功能区 , 其布置在A区的上方或者下方 , 它标注着焊缝尺寸里的坡口角度α , 还有坡口面角度β以及根部间隙b。

C区, 于基本符号左侧, 标注焊缝横截面上尺寸符号及数值, 像钝边p, 坡口深度H, 焊角尺寸K, 余高h, 焊缝有效厚度S, 根部半径R, 焊缝宽度C, 熔核直径d。

D区, 于基本符号右边, 标记交错焊缝符号时, 要标明焊缝纵向, 也就是长度方向的尺寸数值, 像焊缝段数n值、焊缝长度l值以及焊缝间距e值。

E区:标注补充符号中的三面焊缝符号;

F区:标注补充符号中的现场焊缝符号和周围焊缝符号;

所在区域为G区, 要对补充符号里面的尾部符号予以标注, 在尾部符号的后面去标注相同的焊缝条数N值, 还要针对焊接方法代号、焊缝质量以及检测要求进行标注。

四、常用焊接方法在图样的表示代号:

代号

焊接方法

代号

焊接方法

135

MAG焊(CO2)

111

手弧焊(涂料焊条)

21

点焊

114

药芯焊丝电弧焊

141

TIG焊

12

埋弧焊

131

MIG焊

25

电阻对焊

23

凸焊

952

烙铁软钎焊

气焊

751

激光焊

电阻焊

155

等离子弧MIG焊

举例:

例1:

T形接头_焊缝尺寸符号_焊接位置符号

表示:焊高3,交错焊接,焊缝长50,间隔30,现场配焊。

例2:

T形接头_焊接位置符号_焊缝尺寸符号

表示:焊点直径5,焊点数量10,间隔30。

例3:

焊接位置符号_T形接头_焊缝尺寸符号

意思是, 焊接的高度是3, 围绕着全部进行焊接, 运用通过CO2气体来保护焊接的方式去连接, 总共是5个地方。

例4:

T形接头_焊接位置符号_焊缝尺寸符号

表明: 焊高是3, 呈斜V形坡口, 焊缝表面予以磨平, 焊缝长度为30,总共5段, 运用CO2气体保护焊来开展焊接。
