焊缝的基本搭接形式：

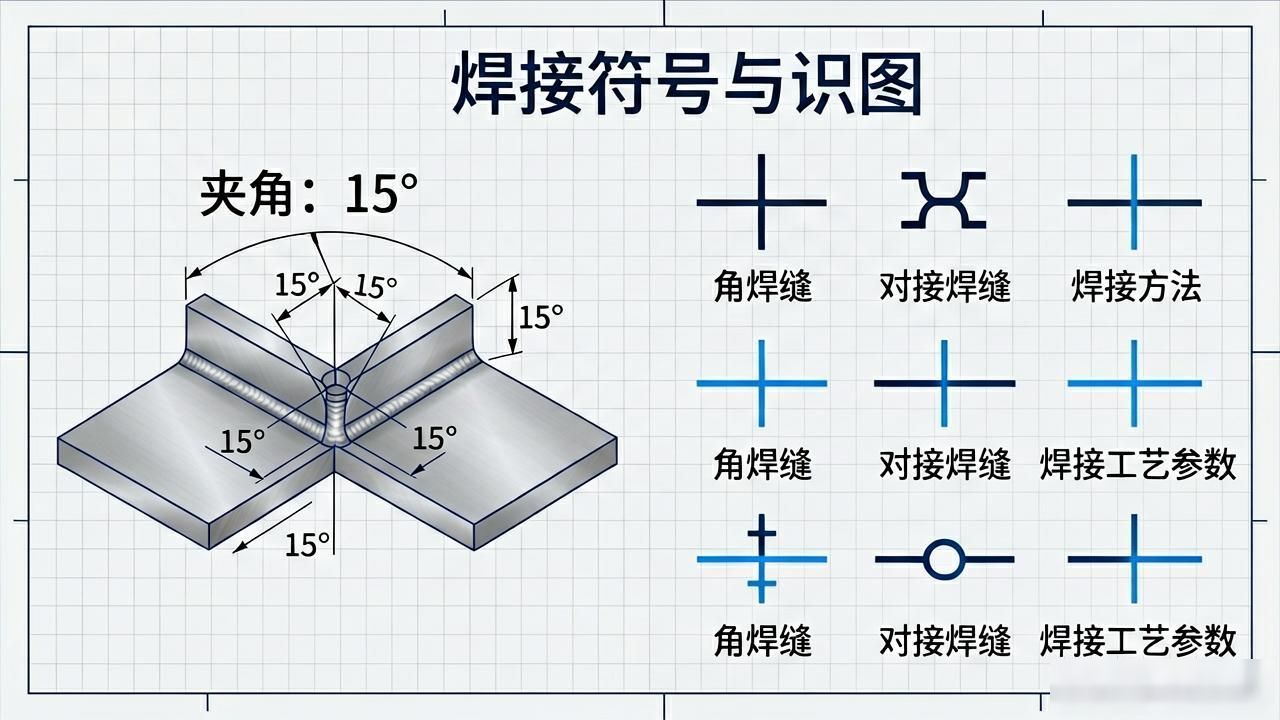

四、T形接头：
五、斜角接：

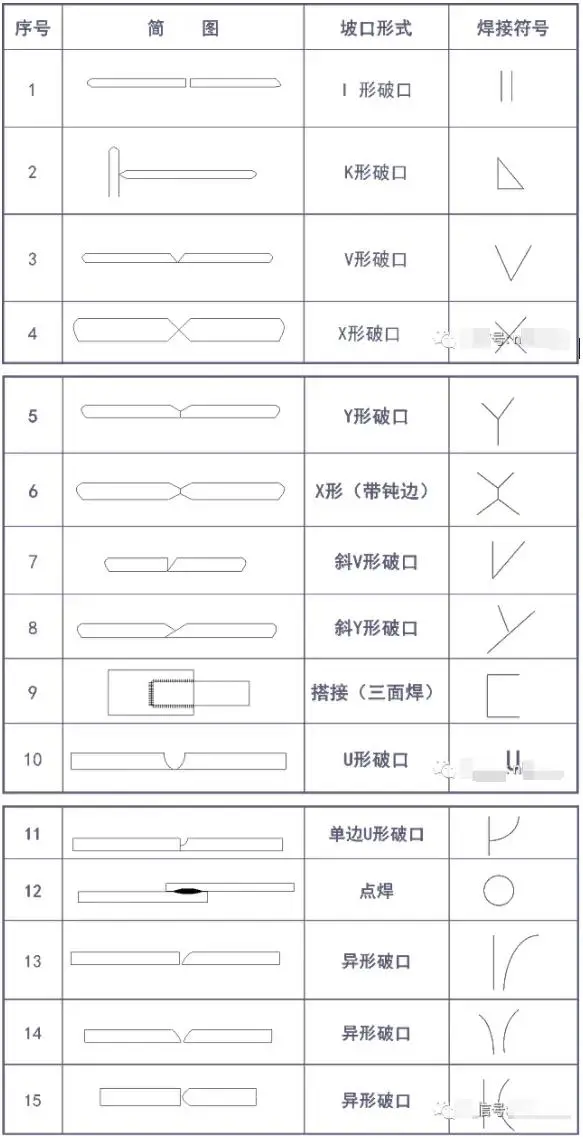

焊缝的基本破口形状：

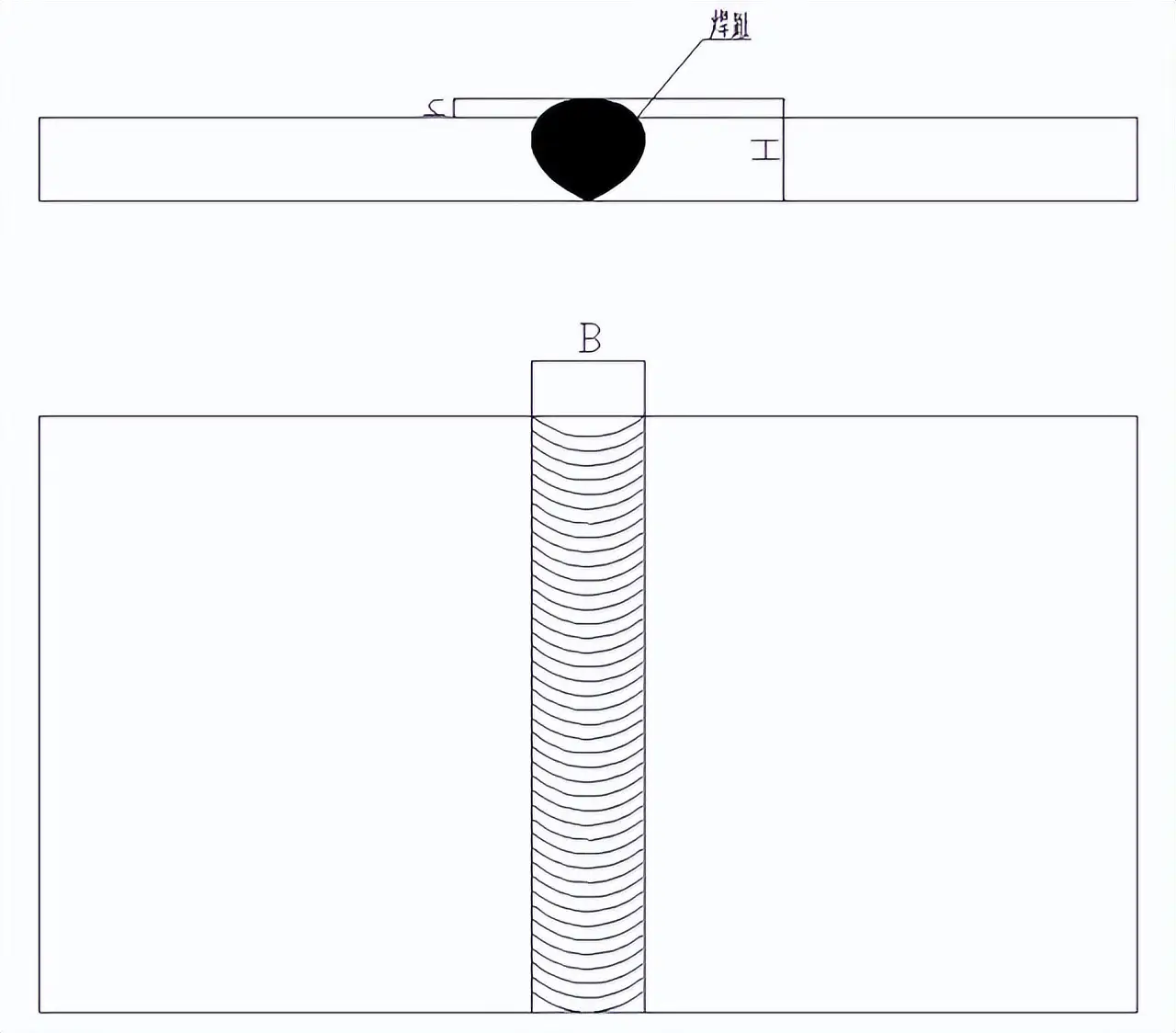

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸, 是在角焊缝的横截面里, 所画出的最大等腰直角三角形当中, 直角边的长度。
焊脚, 是指在脚焊缝的横截面里, 存在从一个直角面上的焊趾, 到另一个直角面表面的最小距离, 是这样表述的。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
在熔焊的时候, 存在一个比值, 它是单道缝横截面上的焊缝宽度这一要素, 与焊缝计算深度这一要素相比而得, 此比值被称作焊缝成形系数。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧焊之时, 因断弧或者收弧方式不妥而经由弧焊形成的, 于焊道末端出现的低洼之处, 此为弧坑。
熔池是这样的部分, 在熔焊的时候, 是在焊接热源发挥作用的情况下, 于焊件之上所形成的, 有着特定几何形状、具有一定几何形状的液态金属部分。
破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义是, 它是一种存在于图样之上, 用于标注焊接方法, 以及焊缝形式, 还有焊缝尺寸等诸多技术内容的符号。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。

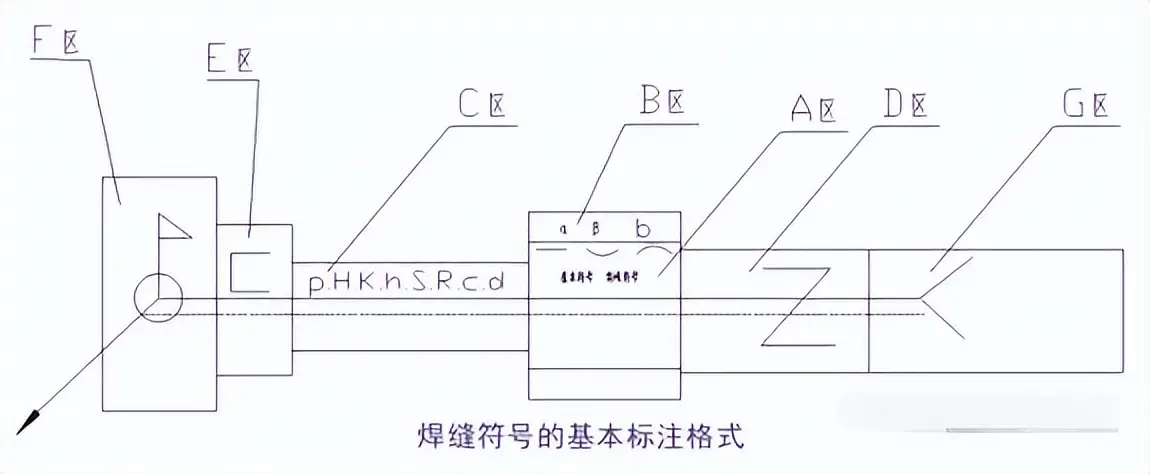

三、焊缝符号在图样上的标准位置说明：
在标准里头, 针对焊缝符号, 以及尺寸符号, 还有尺寸数值这种情况, 在指引线上的它标注位置, 是有着明确规定的, 当绘制焊接图的时候, 是必须要严格去遵守的。
把符号以及数值针对于基准线的标注位置划分成A至G这七个区, 各个区针对基准线的位置具备固定性, 不管标注的箭头线方向产生怎样的变化, 它们针对基准线的位置是不会出现改变的。
A区, 属于主要功能区, 要标注基本符号, 以及特殊符号, 还有补充符号中间的垫板符号, 另外也要标注辅助符号里面的平面符号, 以及凸面符号, 还有凹面符号。
B区, 它属于补充功能区, 其布置位置是在A区的上方或者下方, 它负责标注焊缝尺寸里的坡口角度α, 以及坡口面角度β还有根部间隙b。
C 区, 于基本符号的左侧之处, 对焊缝横截面上所示的尺寸符号以及数值予以标注, 像钝边 p, 坡口深度 H, 焊角尺寸 K, 余高 h, 焊缝有效厚度 S, 根部半径 R, 焊缝宽度 C 以及熔核直径 d 这般。
在 D 区, 于基本符号之右侧, 对交错焊缝符号予以标注, 同时标注焊缝在纵向也就是长度方向的尺寸数值, 像焊缝段数的 n 值, 焊缝长度的 l 值, 还有焊缝间距的 e 值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；

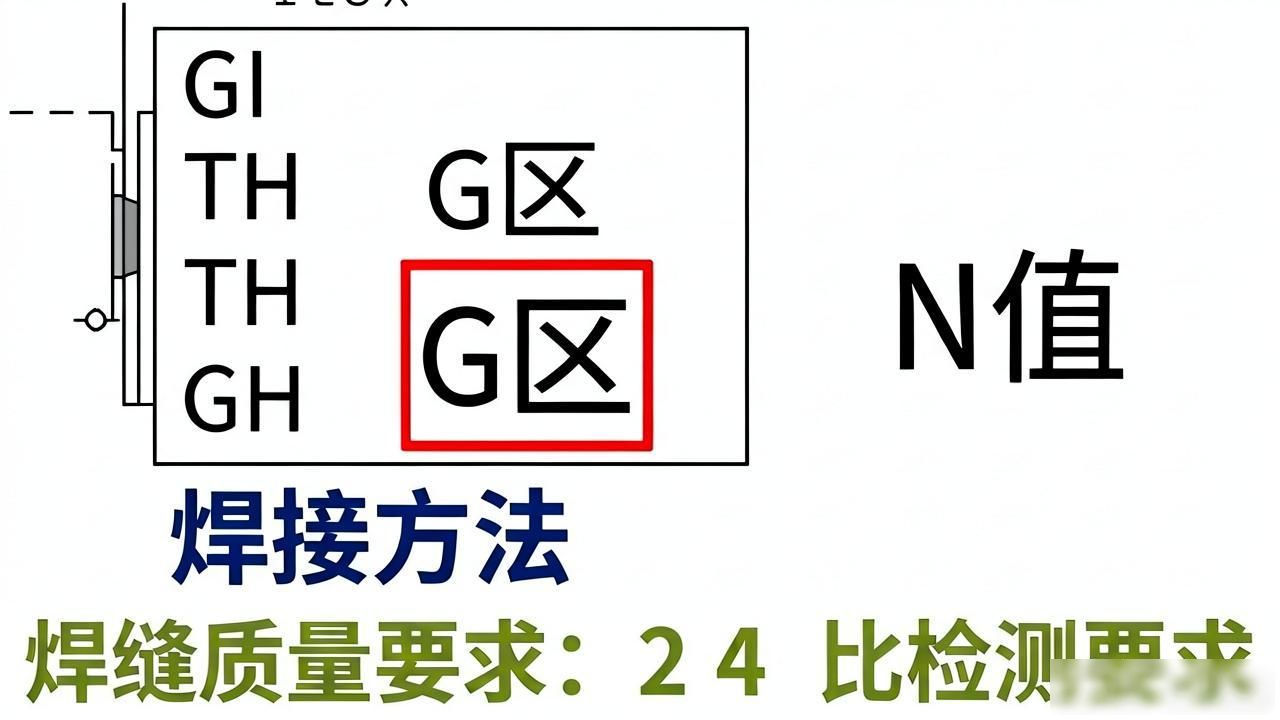

位于G区的部分, 需要对补充符号里位列最后的那个符号予以标注, 在这个处于最后的符号之后, 还要标注相同的焊缝条数所对应的N值, 同时, 还要标注焊接方法所对应的代号, 以及焊缝质量方面的要求, 还有检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
显示, 那焊高是3, 其周围完全是满焊的情形, 运用CO2气体保护焊来实施连接, 总共存在5处。
例4：
意思是: 焊接的高度是 3, 是那种呈倾斜状的 V 形坡口, 焊缝的表面要打磨到平整状态, 接缝的长度有 30, 总共存在 5 个段落, 运用 CO2 气体保护焊这种方式来实施焊接。
焊接识图的基本知识：
一、图纸的基本结构：
