1️⃣ 点焊符号：

焊件界面表面要跟工件相平对待, 这或许需要进行打磨处理。当不存在数字情形时, 意味着仅仅焊接一处。数字所代表的是焊点的直径大小, 而括号当中表示的是多个焊点其间的间隔距离。

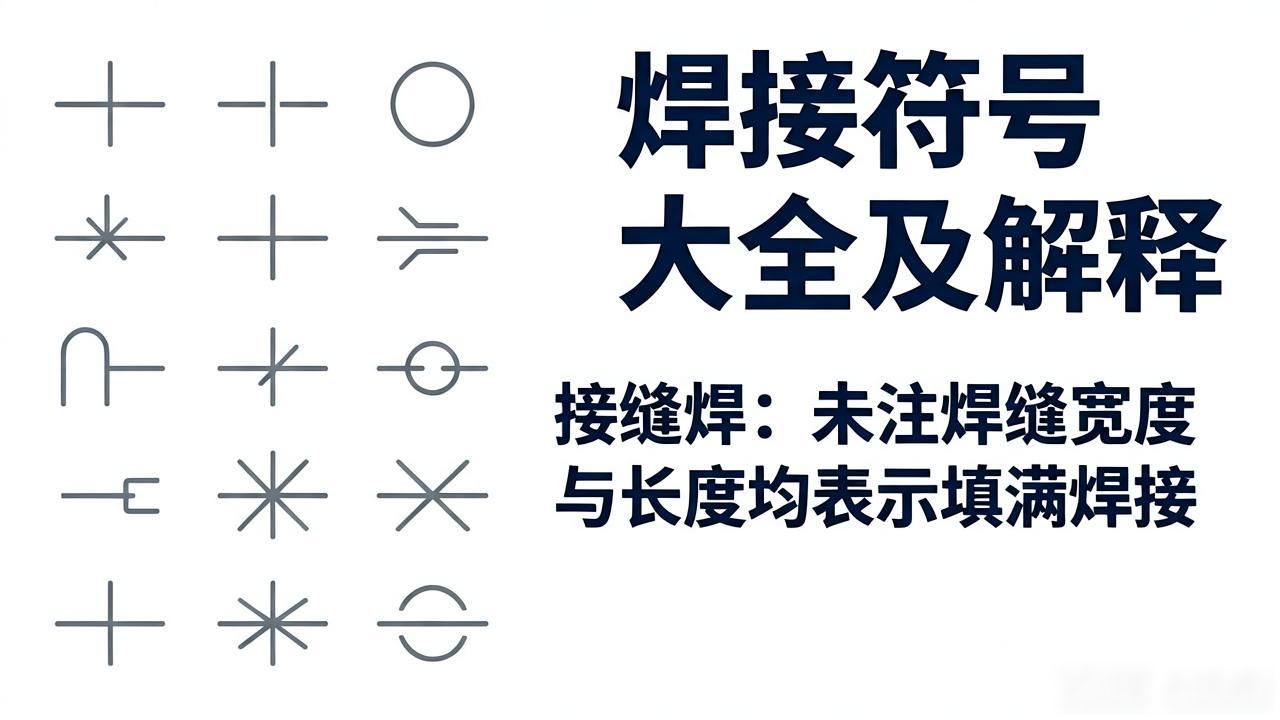

2️⃣ 接缝焊符号：

焊缝表面要做到与工件平齐, 这是同样的要求, 而且还需要进行打磨。当不存在数字的时候, 所表达的意思是整条焊缝。若有数字出现, 那么该数字代表的是焊缝的长度, 括号当中的则是焊缝之间的距离。

3️⃣ 角焊符号：

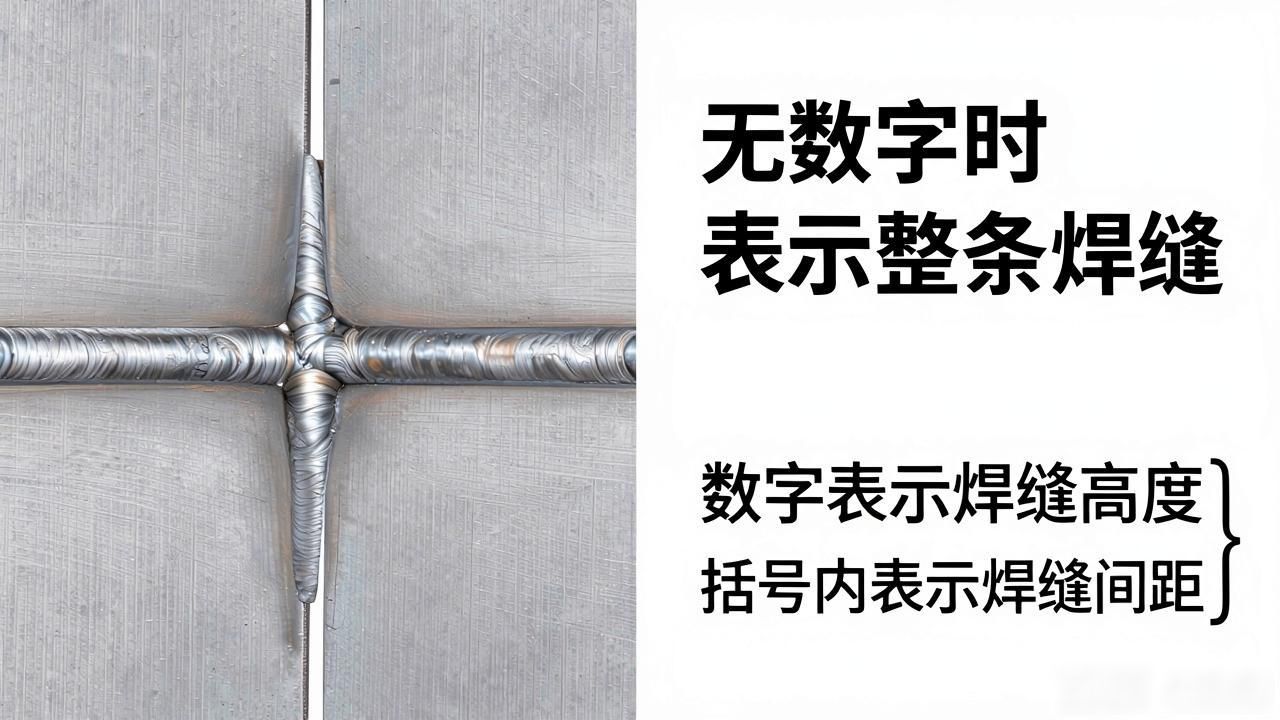

焊缝表面要和工件处于平齐状态, 此为同样所需, 并且还得进行打磨。当不存在数字的时候, 所表达的意思是整条焊缝。数字用来表明焊缝的高度, 而括号里面的则是焊缝相互之间的距离。

应用实例：

采用点焊方式, 两边必须都进行点焊操作, 所形成的焊点, 其直径是5mm, 焊点之间的距离为50mm。

接缝焊要把接缝之内全部焊满, 焊完之后还要把表面磨平, 所有角的接缝的地方都得完成焊满作业。

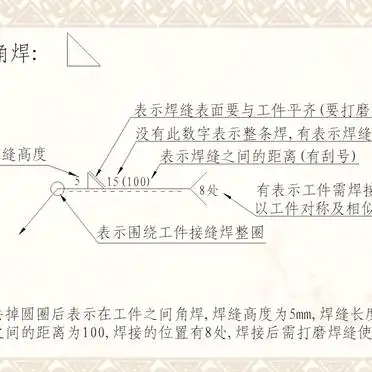

将工件之间进行角焊, 存在如下情况, 焊缝高度处在5mm的数值, 焊缝长度是20mm, 并且围绕工件整圈实施焊接。

规范说明：

点焊未注焊点直径：氩焊为3mm，保护焊为5-6mm。

接缝焊未注焊缝宽度和长度：均表示填满焊接。

角焊当中, 未标注的焊缝高度是这样规定的, 氩焊的焊缝高度为1至2毫米, 这里要注意不能超过2毫米, 而保护焊的焊缝高度则是3至5毫米。

综合实例：

上面板、侧面板、U形板侧封板等部位的焊接符号和规范说明。
