基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字展开表示, 将其标注于指引线的尾部之处。常用焊接方法代号呈现于表 3 – 9 所示的情况上。要是属于组合焊接方法, 可运用“/”加以分开, 左侧部分代表正面（或者盖面）所采用的焊接方法, 右侧部分代表背面（或者打底）的焊接方法。比如 V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后用手工电弧焊进行盖面操作, 那么就表示为 141/111。
在图3-21里, 有着焊缝符号与当焊接时所需方法代号被标注的示例, 此图所呈现的是, 属于V形坡口方面的对接当中的焊缝, 在其背面是进行封底操作而焊接的, 正面区域的焊缝表面呈现齐平状态, 其焊接所使用的方法是, 在进行打底焊时采用的是手工钨极氮弧焊, 而盖面焊和封底焊所采用的是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的。钢结构通常归属于建筑学科, 属于建筑行业范畴。所以在对钢结构焊接符号的标注过程中, 常常会伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 它是被箭头以及两条基准线所构成的。这两条基准线之中, 有一条呈现为实线, 还有一条呈现出虚线, 并且它们的线型全部都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在它的下侧, 基准线一般应当与图样的标题栏保持平行, 只有在特殊的条件之下才会与标题栏垂直。
3、若焊缝所处位置是在接头的箭头那一侧, 那么基本符号进行标注的时候就在基准线的实线那一侧；若焊缝所处位置并非接头的箭头那一侧, 而是在接头的非箭头那一侧, 那么在这种情况下基本符号进行标注就在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线需要指向那一侧带有坡口的工件。
6、基本符号与基准线相交, 或者相切, 补充符号与基准线相交, 或者相切, 与基准线重合的线段, 用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（尾部符号除外）同样属于粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。
8、同一图形里, 要是焊缝形式、断面尺寸以及辅助要求都一样, 那就只选一处标注焊缝的符号与尺寸, 并且还要加注“相同焊缝的符号”, 这类相同焊缝符号是3/4圆弧形状, 呈现在引出线的转折之处。
当处于同一图形情况之下, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号操作, 将其标注于尾部符号以内, 分类编号采取的是A,B,C这般的形式, 在同一类焊缝当中可以挑选一处来标注代号。

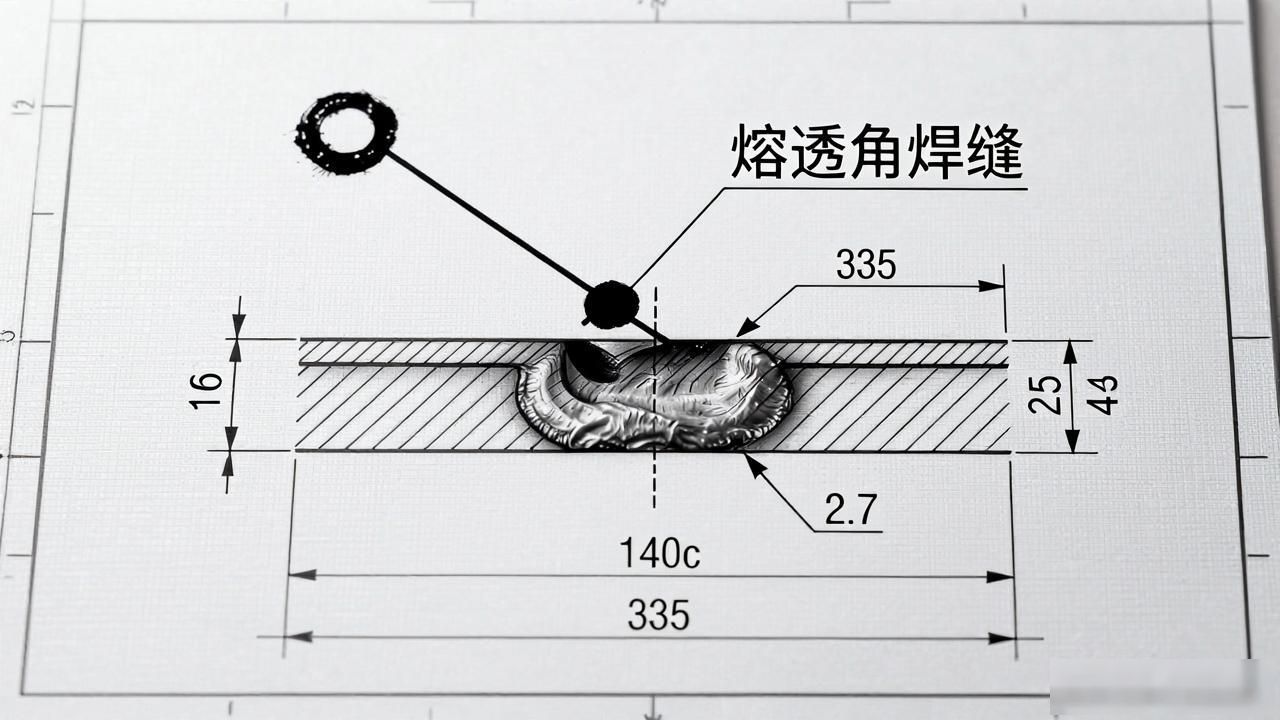

9、应按图1-38的方式, 来标注熔透角焊缝的符号。熔透角焊缝的符号, 是涂黑的圆圈, 画在引出线的转折处。
10、如果使用形状中长度较长的那种角焊缝, 像是用于焊接实腹钢梁翼缘的焊缝, 那么就可以不通过引出线来进行标注, 而是能够直接在角焊缝的旁边标注焊缝尺寸值K。
11、当在连接长度范围之内, 仅仅只是局部的区段存在焊缝的情况下, 依照图1-40进行标注, K是角焊缝焊脚尺寸。
12、当焊缝分布呈现不规则情形的时候, 在对焊缝符号进行标注的同时, 于焊缝之处添加中实线用以表示能够看见的焊缝, 又或者添加栅线用来表示不可以看见的焊缝。
13、两个相互焊接的焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种情况, 那么引出线的箭头所指向的便是那个具有较大坡口的焊件。
14、围绕工作件周边的围焊缝符号是以圆圈来进行表示的, 它被绘制在引出线的转折之处, 并且还要对其焊角尺寸K予以标注。
15、面对三个或者超过三个的焊件彼此进行焊接这种情况, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝方面的符号以及尺寸是需要分别去进行标注的。
16、于施工现场开展焊接操作的焊件, 其焊缝要标明“现场焊缝”符号。现场焊缝符号是呈涂黑状态的三角形旗号, 绘制于引出线的转折之处。
17、在相互进行焊接的两个焊件当中, 要是只有其中一个焊件带有坡口, 比如说呈单面V形这种情况, 那么引出线的箭头所指向的便是那个带有坡口的焊件。
举例

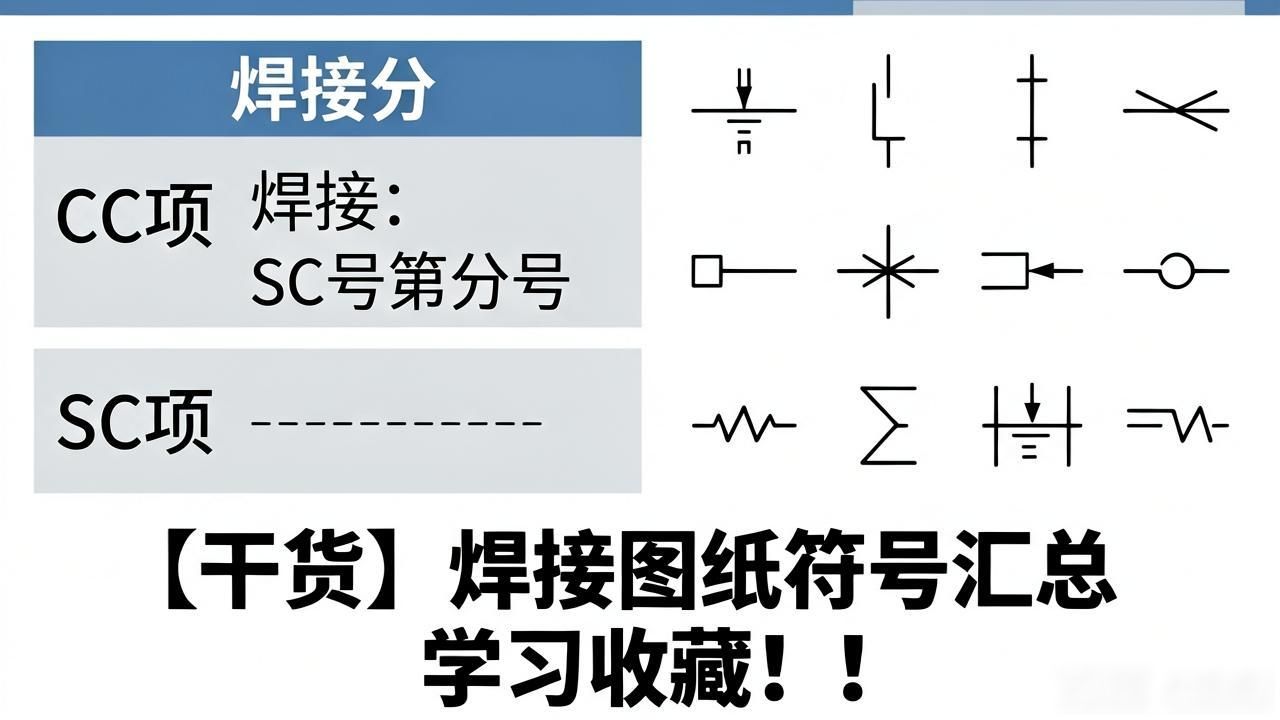

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
